Трубчатый дночерпатель

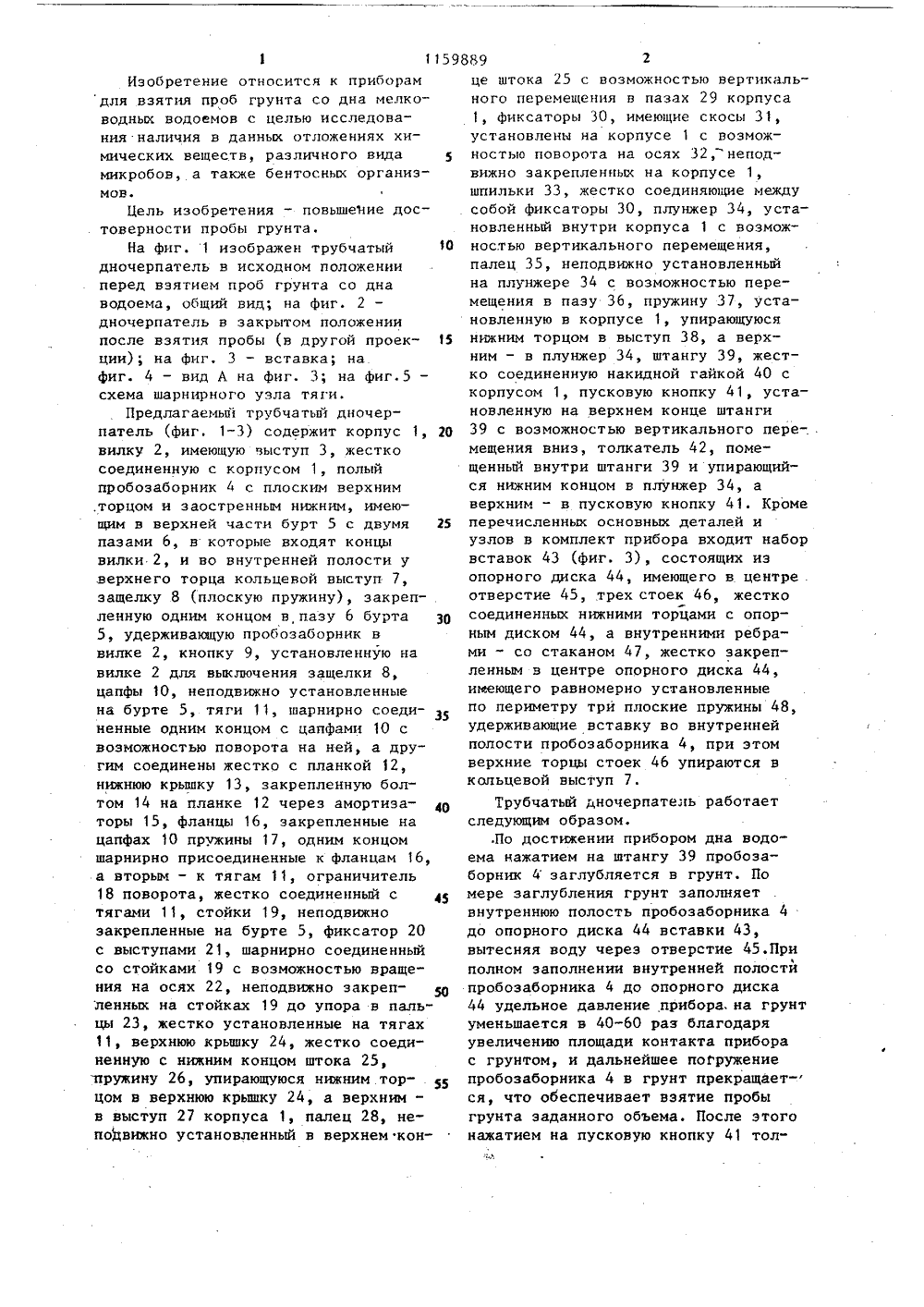

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК ц С 01 М 1/10 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СПО ДЕ(56) Авторское свидетельство СССР У 645053, кл. С 01 Й 1/20, 1979.Авторское свидетельство СССР У 748164, кл. 6 01 Б 1/04,. 1980. (54) (57) ТРУБЧАТЬЙ ДНОЧЕРПАТЕЛЬ, включающий штангу, корпус с вилкой, полый пробозаборник, подпружиненную верхнюю крышку, нижнюю крышку, соединенную с пробозаборником тяга 801159889 ми, пусковое устройство, о т л и - ч а ю щ и й с я тем, что, с целью повышения достоверности пробы груп та, внутренняя полость пробоэаборника снабжена вставкой с вертикаль ными ребрами и опорным диском, выполненным с отверстиями в центре, пусковое устройство снабжено толкателем, установленным внутри штан ги, подпружиненным плунжером с пал цем и фиксатором, а тяги снабжены/дополнительным фиксатором, установ ленным с возможностью автоматического освобождения его при закрытии верхней крышки.10 Изобретение относится к приборамдля взятия проб грунта со дна мелководных водоемов с целью исследования наличия в данных отложениях химических веществ, различного видамикробов, а также бентосных организмов.Цель изобретения - повышение достоверности пробы грунта.На фиг. 1 изображен трубчатыйдночерпатель в исходном положенииперед взятием проб грунта со днаводоема, общий вид; на фиг. 2дночерпатель в закрытом положениипосле взятия пробы (в другой проекции); на фиг, 3 - вставка; на,фиг. 4 - вид А на фиг. 3; на фиг.5 -схема шарнирного узла тяги.Предлагаемьп 1 трубчатьпЪ дночерпатель (фиг. 1-3) содержит корпус 1, 20вилку 2, имеющую выступ 3, жесткосоединенную с корпусом 1, полыйпробозаборник 4 с плоским верхним.торцом и заостренным нижним, имеющим в верхней части бурт 5 с двумя 25пазами 6, в которые входят концывилки 2, и во внутренней полости у.верхнего торца кольцевой выступ 7,защелку 8 (плоскую пружину), закрепленную одним концом в пазу б бурта З 05, удерживающую пробозаборник ввилке 2, кнопку 9, установленную навилке 2 для выключения защелки 8,цапфы 10, неподвижно установленныена бурте 5, тяги 11, шарнирно соеди- З 5ненные одним концом с цапфами 10 свозможностью поворота на ней, а другим соединены жестко с планкой 12,нижнюю крьппку 13, закрепленную болтом 14 на планке 12 через амортиэаторы 15, фланцы 16, закрепленные нацапфах 10 пружины 17, одним концомшарнирно присоединенные к фланцам 16,а вторым - к тягам 11, ограничитель18 поворота, жестко соединенный стягами 11, стойки 19, неподвижнозакрепленные на бурте 5, фиксатор 20с выступами 21, шарнирно соединенныйсо стойками 19 с возможностью вращения на осях 22, неподвижно закрепленных на стойках 19 до упора в пальцы 23, жестко установленные на тягах11, верхнюю крышку 24, жестко соединенную с нижним концом штока 25,пружину 26, упирающуюся нижним.торцом в верхнюю крышку 24, а верхнимв выступ 27 корпуса 1, палец 28, непо 1 вижно установленный в верхнем конце штока 25 с возможностью вертикального перемещения в пазах 29 корпуса 1, фиксаторы 30, имеющие скосы 31, установлены на корпусе 1 с возможностью поворота на осях 32, неподвижно закрепленных на корпусе 1, шпильки 33, жестко соединяющие между собой фиксаторы 30, плунжер 34, установленный внутри корпуса 1 с возможностью вертикального перемещения, палец 35, неподвижно установленный на плунжере 34 с возможностью перемещения в пазу Зб, пружину 37, установленную в корпусе 1, упирающуюся нижним торцом в выступ 38, а верхним - в плунжер 34, штангу 39, жестко соединенную накидной гайкой 40 с корпусом 1, пусковую кнопку 41, установленную на верхнем конце штанги 39 с воэможностью вертикального перемещения вниз, толкатель 42, помещенный внутри штанги 39 и упирающийся нижним концом в плунжер 34, а верхним - в пусковую кнопку 41, Кроме перечисленных основных деталей и узлов в комплект прибора входит набор вставок 43 (фиг. 3), состоящих из опорного диска 44, имеющего в центре отверстие 45, .трех стоек 46, жестко соединенных нижними торцами с опорным диском 44, а внутренними ребрами - со стаканом 47, жестко закрепленным в центре опорного диска 44, имеющего равномерно установленные по периметру три плоские пружины 48, удерживающие вставку во внутренней полости пробозаборника 4, при этом верхние торцы стоек 46 упираются вкольцевой выступ 7.Трубчатый дночерпатель работает следующим образом..По достижении прибором дна водоема нажатием на штангу 39 пробозаборник 4 заглубляется в грунт. Помере заглубления грунт заполняет внутреннюю полость пробозаборника 4 до опорного диска 44 вставки 43, вытесняя воду через отверстие 45.При полном заполнении внутренней полости пробоэаборника 4 до опорного диска 44 удельное давление прибора, на грунт уменьшается в 40-60 раэ благодаря увеличению площади контакта прибора с грунтом, и дальнейшее поГружение пробоэаборника 4 в грунт прекращается, что обеспечивает взятие пробы грунта заданного объема. После этого нажатием на пусковую кнопку 41 тол3 1159 кателем 42 перемещают плунжер 34 с пальцем 35 вниз, сжимая пружину 37.Палец 35, надавливая на шпильку 33, поворачивает фиксаторы 30 вокруг оси 32, освобождая палец 25, удерживающий шток 25 в верхнем положении. Под действием пружины 26 верхняя крышка 24, жестко соединенная со штоком 25, перемещается вниз до упора в верхний торец пробозаборника 4, герметизируя 1 р его. При подходе к верхнему торцу пробозаборника 4 верхняя крышка 24, нажимая на выступы 2 1 фиксатора 20, поворачивают его на осях 22, освобождая пальцы 23, установленные на тягах 11. Под действием пружин 17 тяги 11 поворачиваются на цапфах 10 и нижняя крышка 13 упирается в дно водоема. В начале поднятия трубчатого дночерпателя на поверхность проба в полости пробозаборника удерживается благодаря вакумэффекту, создающегося герметизацией торца пробозабор" ника 4, а в момент выхода нижнего торца пробозаборника из грунта тяги 2 11 продолжают поворачиваться на цапфах 10 до упора ограничителя поворо; та 18 в наружную поверхность пробо 889 4заборника 4, После этого тяги 11 сзакрепленной на них нижней крышкой13 под воздействием пружины 17 перемещаются вверх до упора крышки 13 внижний торец пробозаборника 4, герметизирующей его снизуПосле поднятия трубчатого дночерпателя на борт плавсредств открывают верхнюю крышку 24, для чего,воздействуя на палец 28, перемещаютшток 25 с верхней крышкой 24 вверх,сжимая при этом пружину 26. Палец28, упираясь в скосы 31, поворачивает зацепы 30 на осях 32. При дальнейшем подъеме штока 25 зацепы 30автоматически захватывают палец 28,удерживая шток 25 в исходном положе, нии. Затем нажатием на кнопку 9 выключают защелку 8 и разъединяют вилку2 с пробозаборником 4, содержащимпробу грунта, а взамен в вилку 2вставляется сменный пробозаборники прибор готов для взятия следующейпробы.Для изготовления трубчатого дночерпателя не требуется освоения новыхтехнологических процессов и используются недефицитные материалы.59889 г Составитель А Техред З,Палий о Тир Государ елам изо Иосква, писн к д. 4/
