Устройство для испытания изделий на случайную широкополосную вибрацию

Номер патента: 930038

Авторы: Баширов, Баширова, Гречинский, Рыгалин, Урецкий

ZIP архив

Текст

(7 авиационный инстит м. А поле М УстРОЙСтво ДЛЯ ИСПЫТАНИЯ ИЗДГЛИй НА СЛУЧАЙНУЮ ШИРОКОПОЛОСНУЮ ВИБРАЦИЮ может быт ли машиости к изобретен является устизделий наую вибрацию,иство для испытан учайную широкопол Устроиство относится к технике вибрационных испытаний иь использовано в любой отрас ностроения.Известно устройство для испытания изделий на воздействие широкополосной случайной вибрации, содержащее последовательно соединенные генератор шума, блок формирования возбуждающего сигнала, вибростенд, блок анали 0 эа сигнала вибродатчика и блок автоматического управления 1.Недостатком устройства является низкая добротность формирующих й анализирующих фильтров, а также низ 15 кая точность формирования и воспроизведения энергетического спектра, обусловленная взаимным влиянием характеристик фильтров каналов формирования возбуждающего сигнала,Наиболее близким по технической содержащее два генератора белого шума, нечетные и четные формирующие каналы, каждый из которых включает последовательно соединенные полосовой фильтр и регулируемый усилитель, выходы которых связаны со входами сумматора, соединенного с вибростендом, вибродатчик, подключенный через согласующий усилитель к входам анализирующих каналов, каждый из которых включает последовательно соеди. ненные полосовой фильтр, измеритель дисперсии и блок сравнения, выходы которых связаны с управляющими входа" ми регулируемого усилителя соответ" .ствующего формирующего канала 2.Недостатком этого устройства является низкая точность формирования энергетического спектра вибрации, обусловленная зависимостью формируемого спектра от амплитудно-частотных характеристик (АЧХ) формирующих его полосовых фильтров. Поскольку передний и задний фронты АЧХ фильтров930038 4 5 10 15 20 25 30 50 55 3имеют вид плавных кривых, в полосепропускания соседних фильтров возникают зоны перекрытия, снижающие .точность формирования спектра.Цель изобретения - повышение точности формирования энергетическогоспектра вибрации,Эта цель достигается тем, чтоустройство для испытания иэделийна случайную широкополосную вибрацию, содержащее два генераторабелого шума, нечетные и четные формирующие каналы, каждый из которыхвключает последовательно соединенные полосовой фильтр и регулируемыйусилитель, выходы которых связаныс входами сумматора, соединенного с.вибростендом, вибродатчик, подклю-ченный через согласующий усилительк входам.анализирующих каналов,каждый из которых включает последо. вательно соединенные полосовойФильтр, измеритель дисперсии и блоксравнения, выходы которых связаны суправляющими входами регулируемыхусилителей соответстВующих Формирующих каналов, снабжено генераторомсинусоидального сигнала и двумя избирательными цепями с регулируемымиомическими сопротивлениями, сигнальные входы которых подключены соответственно к первому и второму ге-нераторам белого шума, а управляющие входы - к выходам генераторасинусоидального сигнала, выход первой избирательной цепи подключен к.входам нечетных формирующих каналов,а выход второй избирательной цепик входам четных формирующих каналовНа фиг, 1 представлена структурнаясхема устройства; на Фиг. 2 и 3эпюры спектральных плотностей выходных сигналов фильтров.Устройство для испытания изделийна воздействие случайной широкополосной вибрации содержит два генератора 1 и 2 белого шума, две избираттельных цепи 3 и 4 с регулируемымиомическими сопротивлениями, сигналь"ные входы которых подключены соответственно к первому. и второму генераторам 1 и 2 белого шума, генератор 5 синусоидального сигнала, к выходам которого подключены управляющие входы омических сопротивленийизмерительных цепей 3 и 4, нечетные6 и четные 7 формирующие каналыкаждый из которых включает. последовательно соединенные полосовой фильтр 8 и регулируемый усилитель 9, выход первой избирательной цепи 3 подключен к входам нечетных формирующих каналов 6, выход второй из" бирательной цепи 4, поДключен к входам четных формирующих каналов 7, последовательно соединенные сумматор 10, вибростенд 11, вибродатчик 12, согласующий усилитель 13 и анализирующие каналы 14, каждый из кото. рых включает последовательно соединенные Фильтр 15, измеритель 16 дисперсии и блок 17 сравнения, причем входы сумматора 10 соединены с выходами формирующих каналов 6 и 7, а выходы анализирующих каналов 14 подключены к управляющим входам регулируемых усилителей 9 в каждом формирующем канале 6 и 7.Устройство работает следующим образом.Сигналы генераторов 1 и 2 белого шума с равномерным спектром поступают на входы избирательных цепей 3 и 4, омическое сопротивление которых может управляться внешним управляющим сигналом, источником которого является генератор 5 синусоидального сигнала, имеющий два противофазных выхода.В результате изменения величины омического сопротивления в избирательной цепи 3 и 4 выходной сигнал имеет изрезанный спектр (Фиг. 2).При управлении омическими сопротивлениями противофазными сигналамиспектры выходных сигналов избирате-льных цепей 3 и 4 имеют сдвиг всплесков на величинуЯ 2. (Фиг 3 а, б)где Й - частота гармоническогоуправляющего. сигнала на выходахгенератора 5. Таким образом, сигналы, поступающие на формирующие каналы 6 и 7, имеют не равномерные,а изрезанные спектры и оказываютсясогласованными с соответствующимиАЧХ полосовых фильтров 8 (фиг,3 в,г 1нечетных и четных формирующих каналов 6 и 7. В.результате согласования спектра входных сигналов с АЧХполосовых фильтров увеличивается автономность формирующих каналов6 и 7 за счет слабого проникновения в каждый канал Формирования сигнала с соседних каналов ( фиг,3 д , что и увеличивает точность формирования спектра вибрацийСигнал с выхода сумматора 10 поступает на вибростенд 11 и далее через5 93 вибродатчик 12 и согласующий усилитель 13 - на анализирующие каналы 14, где происходит расфильтрование сигнала по каналам. Сигнал с полосовых фильтров 15 через измерители,16 дисперсии поступает на первые входы блоков 17 сравнения, на вторые входы которцх поступают эталонные значения дисперсии в данной полосе. С выходов блоков 17 сравнения сигнал рассогласования поступает на управляющие входы регулируемых усилителей 9 в каждом формирующем канале 6 и 7, где за счет изменения коэффициента усиления устанавливается заданный уровень сформированного сигнала.Использование устройства позволяет повысить точность формирования спектра- вибраций за счет увеличения автономности каналов формирования путем предварительной коррекции спектра сигнала генераторов шума.Эформула изобрегенияУстройство для испытания изделий на случайную широкополосную вибрацию, содержащее два генератора белого шума, нечетные и четные формирующие каналы, каждый из которых включаеттпоследовательно соединенные полосовой фильтр и регулируемый усилитель,0038выходы которых связаны с входамисумматора, соединенного с вибростендом, вибродатчик, подключенный черезсогласующий усилитель к входам ана 5 .лизирующих каналов, каждый из которыхвключает последовательно соединенныеполосовой фильтр, измеритель дисперсии и блок сравнения, выходы которыхсвязаны с управляющими входами регулируемых усилителей соответствующих формирующих каналов, о т л ич а ю щ е е с я тем, что, с цельюповышения точности формирования энергетического спектра вибрации, оно15 снабжено генератором синусоидальногосигнала и двумя избирательными цепя"ми с регулируемыми омическими сопротивлениями, сигнальные входы которых подключены соответственно к пер 2 о вому и второму генераторам белогошума, а управляющие входы - к выходам генератора синусоидального сигнала, выход первой избирательной цепиподключен к входам нечетАх форми 25 рующих каналов, а выход второй избирательной цепи - к входам четныхФформирующих каналов,Источники информации,принятые во внимание при экспертизезо 1. Авторское свидетельство СССРй 419755, кл. 6 01 М 7/ОО, 1 Я 74.2. Патент США йф 3163809,кл. 318-132 1964 (прототип)., 9 зоозв/51 ТиражВНИИПИ Государствепо делам изобре 113035, Москва, Жного ком ений и о Раушска Подписнта СССРытий

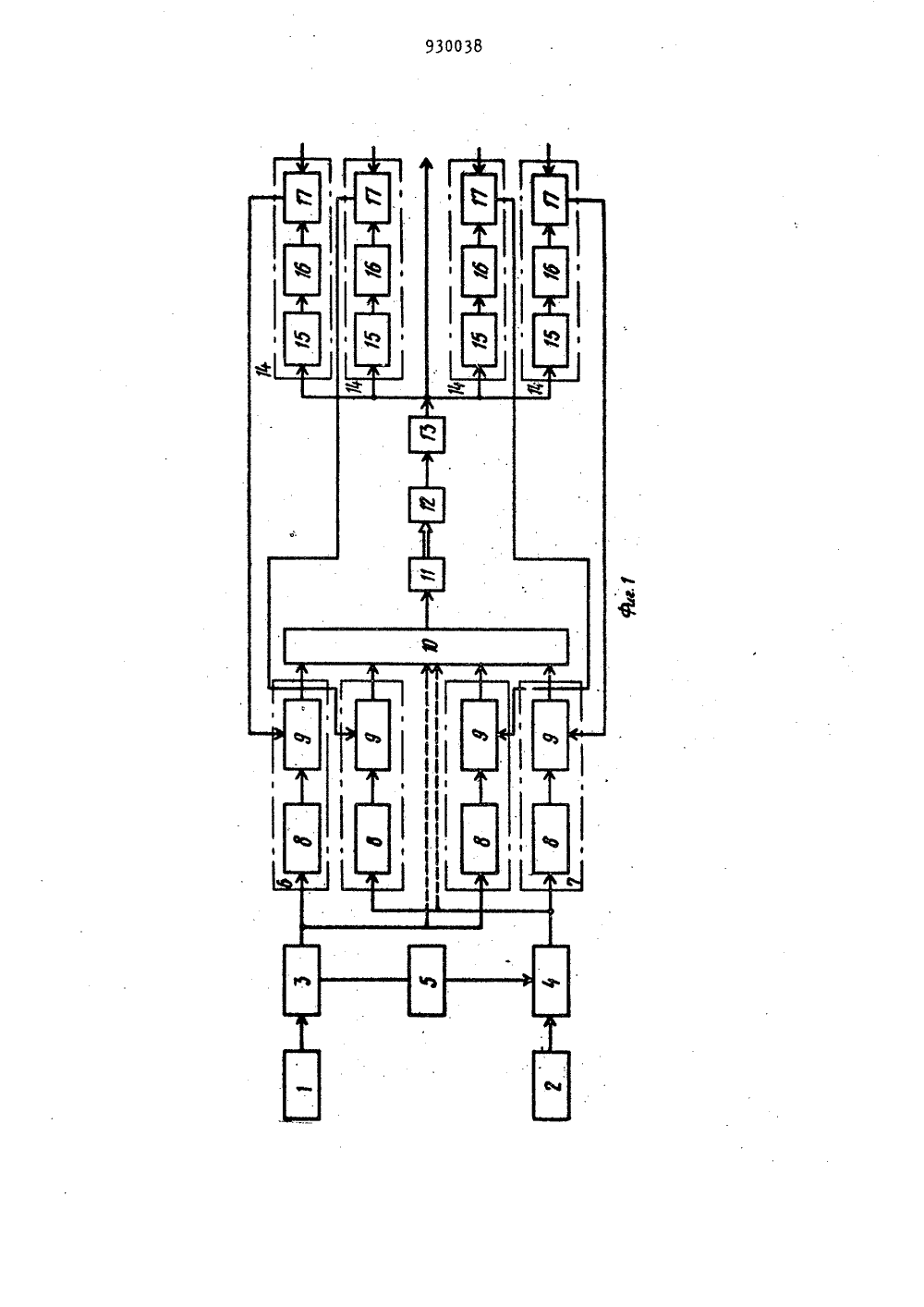

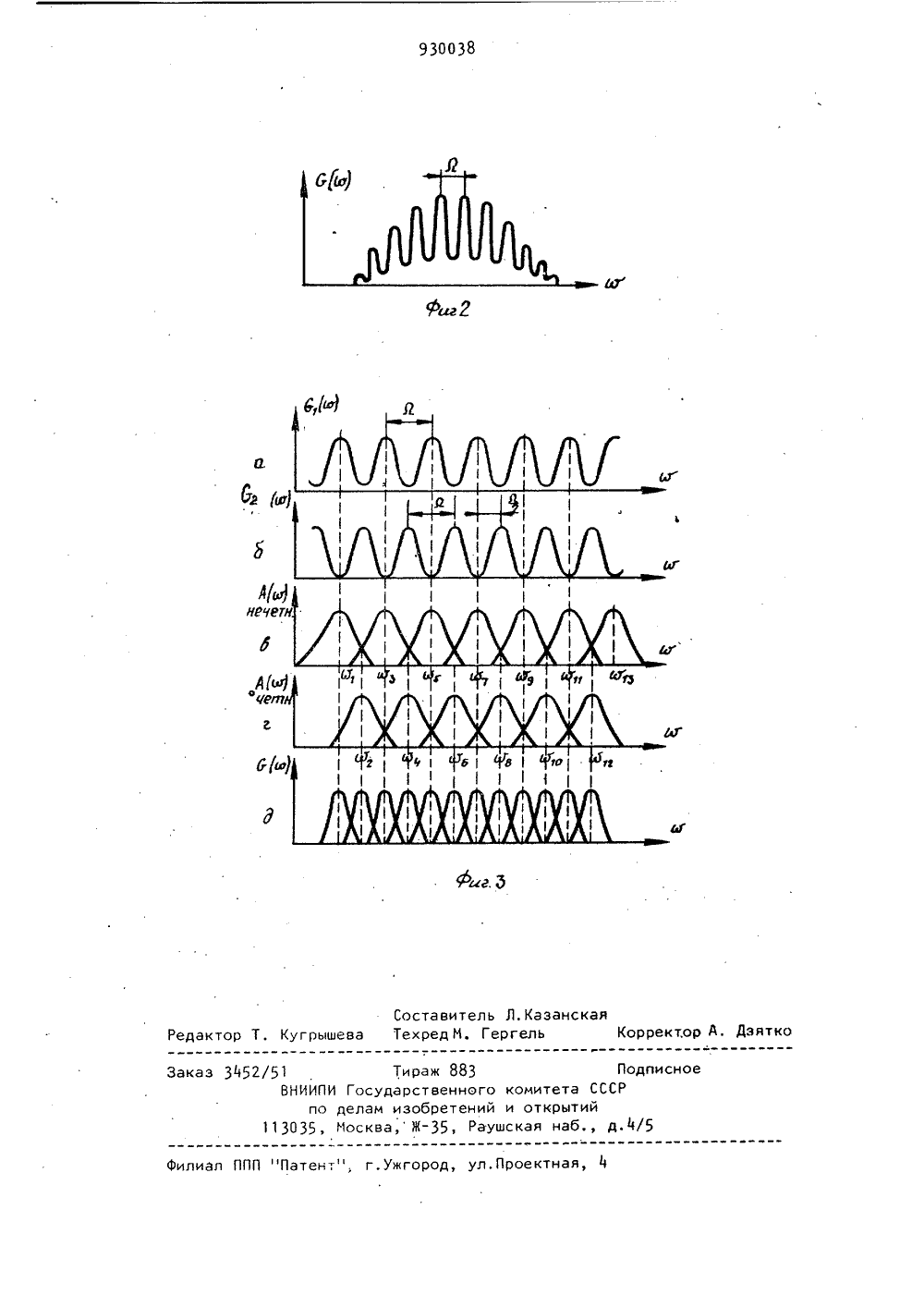

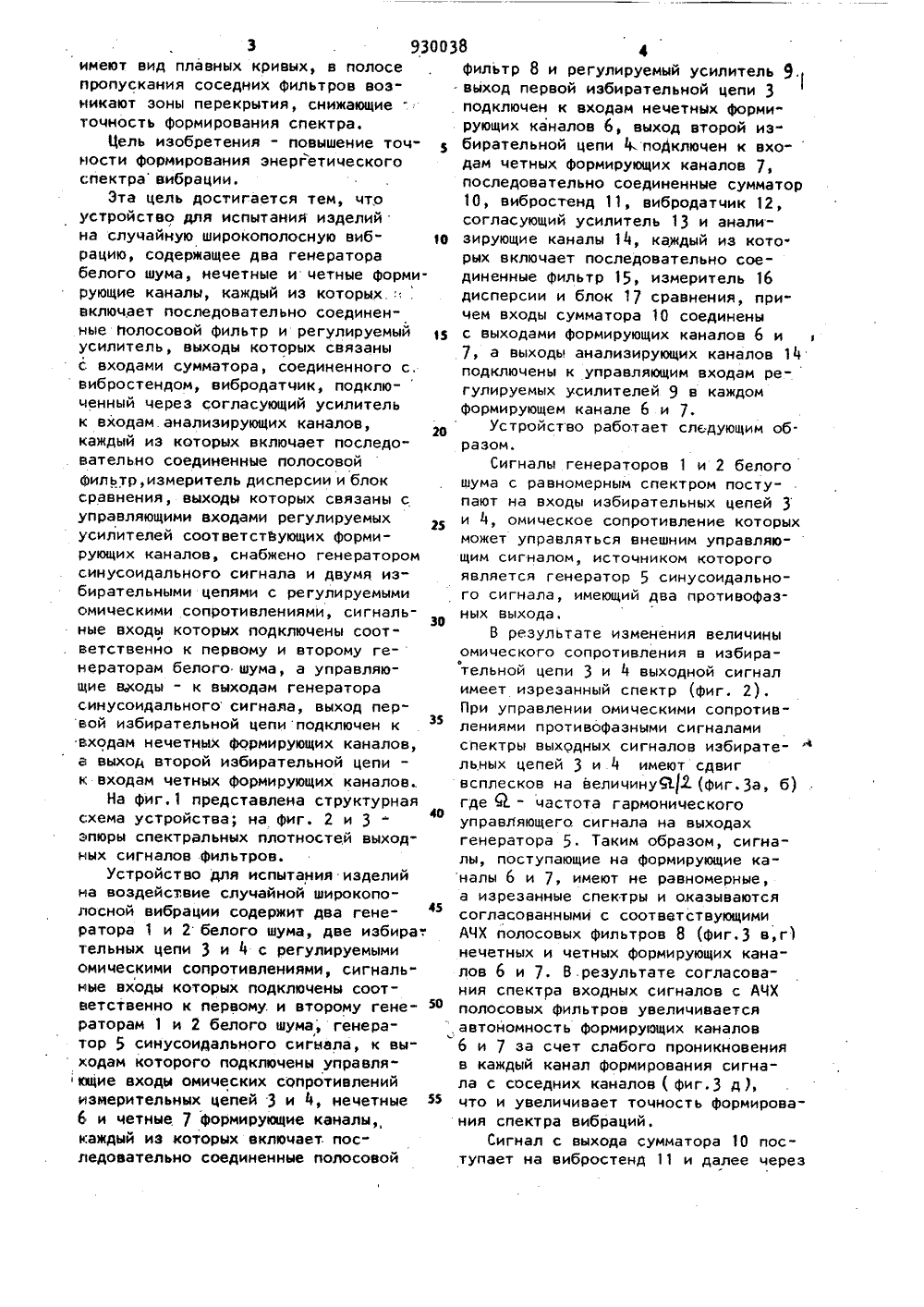

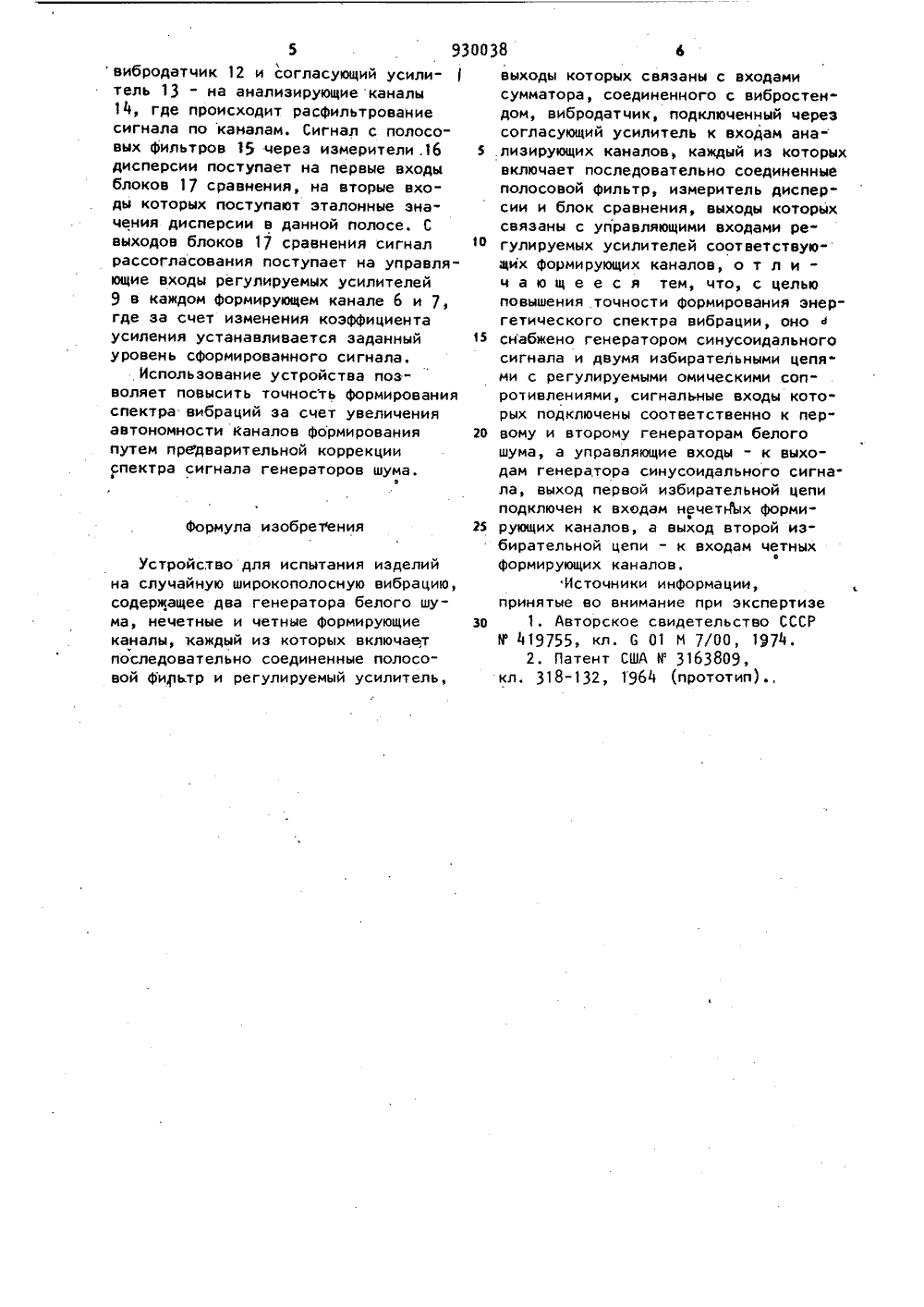

Смотреть

Заявка

3004398, 12.11.1980

НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ИНТРОСКОПИИ, КАЗАНСКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ АВИАЦИОННЫЙ ИНСТИТУТ ИМ. А. Н. ТУПОЛЕВА

УРЕЦКИЙ ЯН СЕМЕНОВИЧ, БАШИРОВ ЗАУР АХМАТУЛЛОВИЧ, БАШИРОВА АЛЬФИЯ ГАЗИЗОВНА, РЫГАЛИН ВИКТОР ГЕОРГИЕВИЧ, ГРЕЧИНСКИЙ ДМИТРИЙ АЛЕКСЕЕВИЧ

МПК / Метки

МПК: G01M 7/00

Метки: вибрацию, испытания, случайную, широкополосную

Опубликовано: 23.05.1982
