Узел для регистрации параметров прыжка в длину

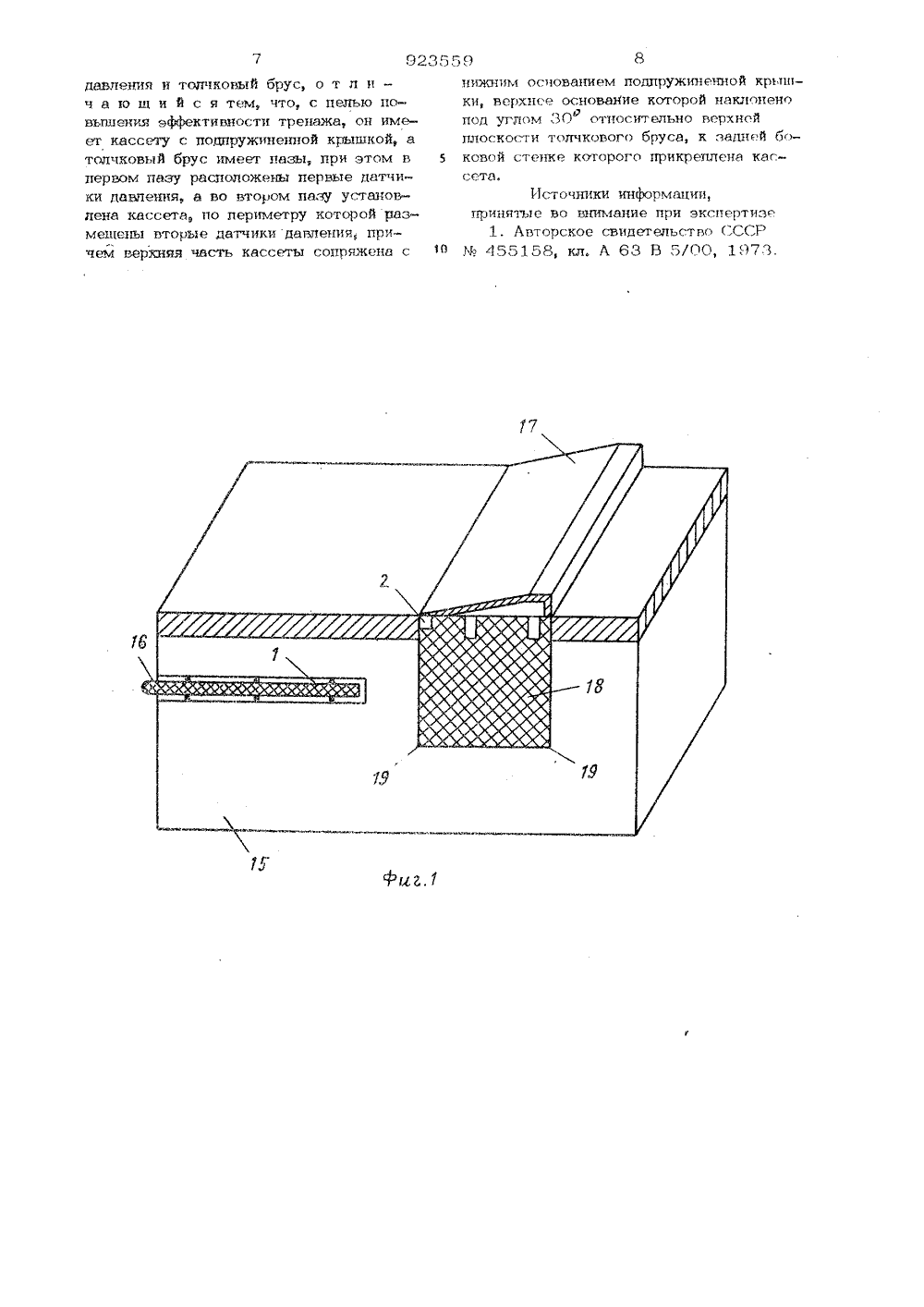

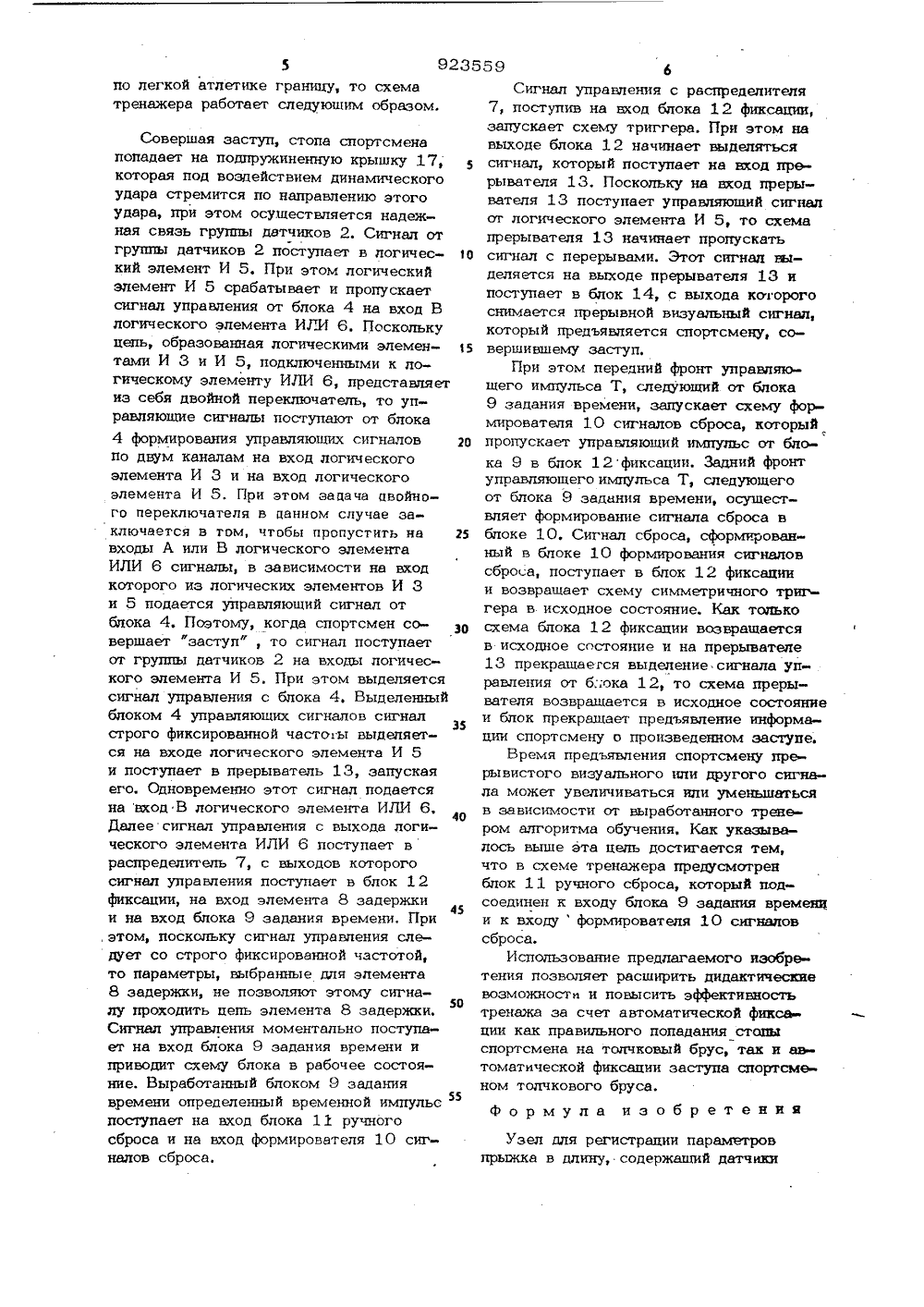

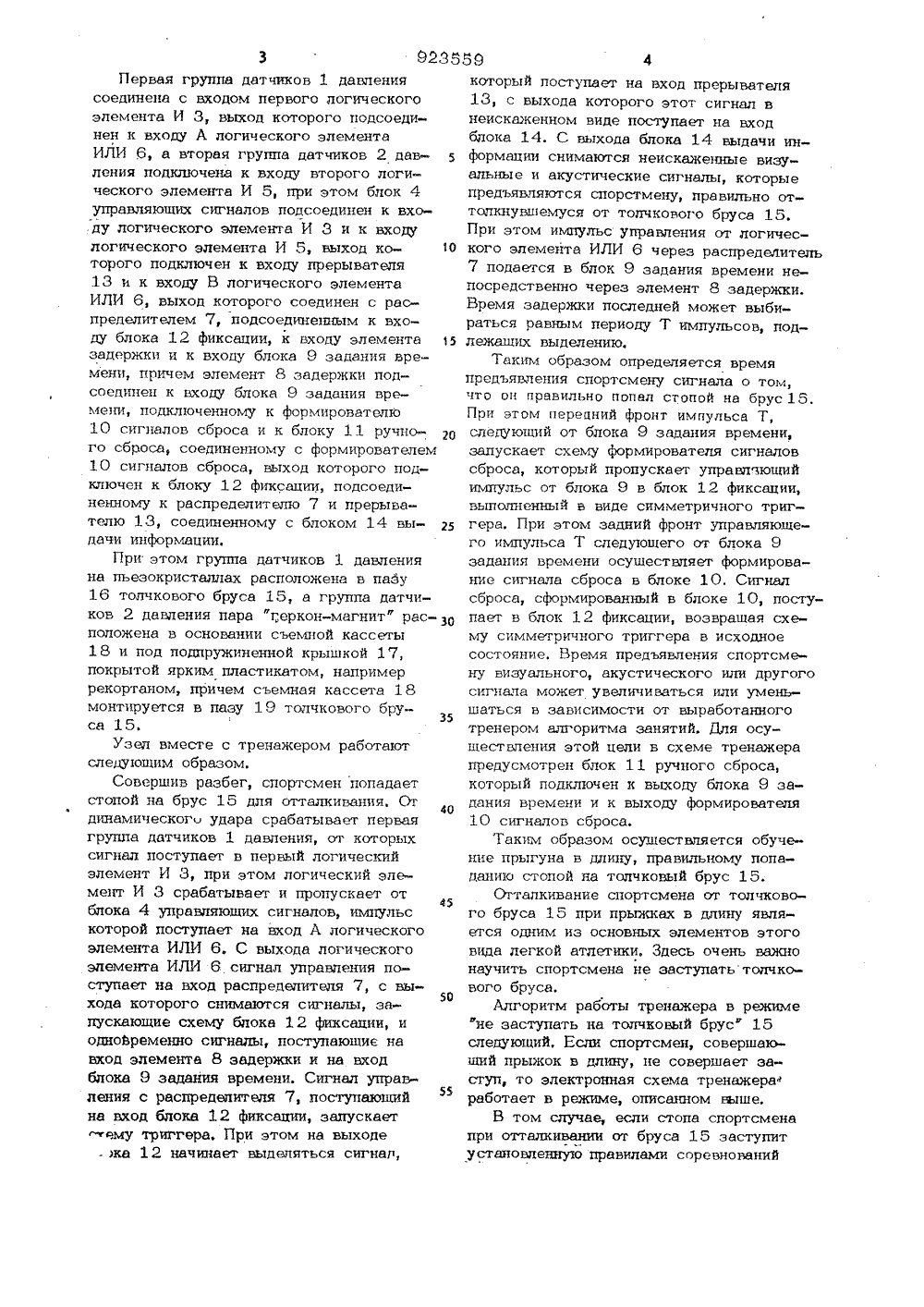

Союз Совет скикСоцнаписткческмкРеспубпкк ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пи 923559(23) Приоритет по делам изобретений и открытий(54) УЗЕЛ ДЛЯ РЕГИСТРАЦИИ ПАРАМЕТРОВ ПРЫЖКА В ДЛИНУИзобретение относится к спортивным тренажерам и может найти применение в качестве устройства для регистрации параметров прыжка в длину.Известен узел для регистрации параметров прыжка в длину, содержащий датчики давления и толчковый брус" 1)Недостатком известного узла является невысокая эффективность тренажа.Цель изобретения - повышение эффективности тренажа.Поставленная цель достигается тем, что узел для регистрации параметров прыжка в длину, содержащий датчики давления и толчковый брус, имеет кассету с подпружиненной крышкой, а толчковый брус имеет пазы, при этом в первом пазу расположены первые датчики давления, а во втором пазу установлена кассета, по периметру которой размещены вторые датчики давления, причем верхняя часть кассеты сопряжена с нижним основанием подпружиненной крышки, верхнее основание которой наклонено под углом 30 относительно верхней плоскости толчкового бруса, к задней боковой стенке которого прикреплена кассета.На фиг. 1 представлен узел для регистрации параметров прыжка в длину;5на фиг. 2 . - блок-схема тренажера. Тренажер и узел для регистрации параметров прыжка в длину (фиг. 1 и 2)содержит первую группу датчиков 1 давления, вторую группу датчиков 2 давления, первый логический элемент И 3,блок. 4 формирования управляющих сигналов, логический элемент И 5, логический15элемент ИЛИ 6, распределитеа 7 импульсов, элемент 8 задержки, блок 9задания времени, формирователь 10 сигналов сброса, блок 11 ручного сброса(например кнопка с потенциометром),блок 12 фиксации, прерыватель 13 (например ключ), блок 14 выдачи информацтщ, толчковый брус 15, паз 16, подпружиненная крышка 17, съемная кассета18, паз 19, Первая группа датчиков 1 давления соединена с входом первого логического элемента И 3, выход которого подсоединен к входу А логического элемента ИЛИ 6, а вторая группа датчиков 2 давления подключена к входу второго логического элемента И 5, при этом блок 4 управляющих сигналов подсоединен к входу логического элемента И 3 и к входу логического элемента И 5, выход ко торого подключен к входу прерывателя .13 и к входу В логического элемента ИЛИ 6, выход которого соединен с распределителем 7, подсоединенным к входу блока 12 фиксации, к входу элемента задержки и к входу блока 9 задания времени, причем элемент 8 задержки подсоединен к входу блока 9 задания времени, подключенному к формирователю 10 сигналов сброса и к блоку 1 1 ручного сброса, соединенному с формирователем 10 сигналов сброса, выход которого подключен к блоку 12 фиксации, подсоединенному к распределителю 7 и прерывателю 13, соединенному с блоком 14 вы- д дачи информации.При этом группа датчиков 1 давления на пьезокристаллах расположена в пазу 16 толчкового бруса 15, а группа датчиков 2 давления пара "геркон-магнит" рас- зо положена в основании съемной кассеты 18 и под подпружиненной крышкой 17, покрытой ярким пластикатом, например рекортаном, причем съемная кассета 18 монтируется в пазу 19 толчкового бру 35 са 15.Узел вместе с тренажером работают следующим образом.Совершив разбег, спортсмен попадает стопой на брус 15 для отталкивания. От динамическог удара срабатывает первая группа датчиков 1 давления, от которых сигнал поступает в первый логический элемент И 3, при этом логический элемент И 3 срабатывает и пропускает от45 блока 4 управпяюших сигналов, импульс которой поступает на вход А логического элемента ИЛИ 6. С выхода логического элемента ИЛИ 6 сигнал управления поступает на вход распределителя 7, с вы 50 хода которого снимаются сигналы, запускающие схему блока 12 фиксации, и однойременно сигналы, поступающие на вход элемента 8 задержки и на вход блока 9 задания времени. Сигнал управления с распределителя 7, поступающий55 на вход блока 12 фиксации, запускает "ему триггера. При этом на выходе . жа 12 начинает выделяться сигнал,89 4который поступает на вход прерывателя13, с выхода которого этот сигнал внеискаженном виде поступает на входблока 14. С выхода блока 14 выдачи информации снимаются неискаженные визуальные и акустические сигналы, которыепредъявляются спорстмену, правильно оттолкнувшемуся от толчкового бруса 15,При этом импульс управления от логического элемента ИЛИ 6 через распределитель7 подается в блок 9 задания времени непосредственно через элемент 8 задержки.Время задержки последней может выбираться равным периоду Т импульсов, подлежащих выделению.Таким образом определяется времяпредъявления спортсмену сигнала о том,что ои правильно попал стопой на брус 15.При этом передний фронт импульса Т,следующий от блока 9 задания времени,запускает схему формирователя сигналовсброса, который пропускает управлчюшийимпульс от блока 9 в блок 12 фиксации,выполненный в виде симметричного триггера, При этом задний фронт управляющего импульса Т следуюшего от блока 9задания времени осуществляет формирование сигнала сброса в блоке 10. Сигналсброса, сформированный в блоке 10, поступает в блок 12 фиксации, возвращая схему симметричного триггера в исходноесостояние. Время предъявления спортсмену визуального, акустического или другогосигнала может увеличиваться или уменьшаться в зависимости от выработанноготренером алгоритма занятий. ДЛя осуществления этой цели в схеме тренажерапредусмотрен блок 11 ручного сброса,который подключен к выходу блока 9 задания времени и к выходу формирователя10 сигналов сброса,Таким образом осуществляется обучение прыгуна в длину, правильному попаданию стопой на толчковый брус 15.Отталкивание спортсмена от толчкового бруса 15 при прыжках в длину является одним из основных элементов этоговида легкой атлетики. Здесь очень важнонаучить спортсмена не заступатьтолчкового бруса.Алгоритм работы тренажера в режиме"не заступать на толчковый брус" 15следующий, Если спортсмен, совершающий прыжок в длину, не совершает заступ, то электронная схема тренажераработает в режиме, описанном выше.В том случае, если стопа спортсменапри отталкивании от бруса 15 заступитустановленную правилами соревнований5 9235по легкой атлетике границу, то схематренажера работает следующим образом. Узел для регистрации параметровпрыжка в длину, содержащий датчики Совершая заступ, стопа спортсмена попадает на подпружиненную крышку 17, которая под воздействием динамического удара стремится по направлению этого удара, при этом осуществляется надежная связь группы датчиков 2. Сигнал от группы датчиков 2 поступает в логичес- О кий элемент И 5, При этом логический элемент И 5 срабатывает и пропускает сигнал управления от блока 4 на вход В логического элемента ИЛИ 6. Поскольку цепь, образованная логическими элементами И 3 и И 5, подключенными к логическому элементу ИЛИ 6, представляет из себя двойной переключатель, то управляющие сигналы поступают от блока 4 формирования управляющих сигналов 20 по двум каналам на вход логического элемента И 3 и на вход логического элемента И 5, При этом задача двойного переключателя в данном случае заключается в том, чтобы пропустить иа 25 входы А или В логического элемента ИЛИ 6 сигналы, в зависимости на вход которого из логических элементов И 3 и 5 подается управляющий сигнал от блока 4, Поэтому, когда спортсмен совершает "заступ", то сигнал поступает от группы датчиков 2 на входы логического элемента И 5. При этом выделяется сигнал управления с блока 4. Выделенный блоком 4 управляющих сигналов сигнал35 строго фиксированной часто ы выделяется на входе логического элемента И 5 и поступает в прерыватель 13, запуская его. Одновременно этот сигнал подается на вход В логического элемента ИЛИ 6,40 Далее сигнал управления с выхода логического элемента ИЛИ 6 поступает в распределитель 7, с выходов которого сигнал управления поступает в блок 12 фиксации, на вход элемента 8 задержки45 и на вход блока 9 задания времени, При , этом, поскольку сигнал управления следует со строго фиксированной частотой, то параметры, выбранные для элемента 8 задержки, не позволяют этому сигналу проходить цепь элемента 8 задержки.50 Сигнал управления моментально поступает на вход блока 9 задания времени и приводит схему блока в рабочее состояние, Выработанный блоком 9 задания времени определенный временной импульс поступает на вход блока 11 ручного сброса и на вход формирователя 10 сигналов сброса. 59 6Сигнал управления с распределителя7, поступив на вход блока 12 фиксации,запускает схему триггера, При этом навыходе блока 12 начинает выделятьсясигнал, который поступает на вход прерывателя 13. Поскольку на вход прерывателя 13 поступает управляющий сигналот логического элемента И 5, то схемапрерывателя 13 начинает пропускатьсигнал с перерывами. Этот сигнал наделяется на выходе прерывателя 13 ипоступает в блок 14, с выхода которогоснимается прерывной визуальный сигнал,который предъявляется спортсмену, совершившему заступ,При этом передний фронт управляющего импульса Т, следующий от блока9 задания времени, запускает схему формирователя 10 сигналов сброса, которыйпропускает управляющий импульс от блока 9 в блок 12 фиксации. Задний фронтуправляющего импульса Т, следующегоот блока 9 задания времени, осуществляет формирование сигнала сброса вблоке 10. Сигнал сброса, сформированный в блоке 10 формирования сигналовсброса, поступает в блок 12 фиксациии возвращает схему симметричного триггера в исходное состояние. Как толькосхема блока 12 фиксации возвращаетсяв исходное состояние и на прерывателе13 прекращаегся выделение сигнала управления от б;лка 12, то схема прерывателя возвращается в исходное состояниеи блок прекращает предъявление информации спортсмену о произведенном заступе.Время предъявления спортсмену прерывистого визуального или другого сигнала может увеличиваться или уменьшатьсяв зависимости от выработанного тренером алгоритма обучения, Как указывалось выше эта цель достигается тем,что в схеме тренажера предусмотренблок 11 ручного сброса, который подсоединен к входу блока 9 задания времени к входуформирователя 10 сигналовсброса.Использование предлагаемого изобретения позволяет расширить дидактическиевозможности и повысить эффективностьтренажа за счет автоматической фиксации как правильного попадания стопыспортсмена на толчковый брус, так и автоматической фиксации заступа спортсменом толчкового бруса,Формула изобретения92 с"давления и толчковый брус, о т л и - ч а ю щ и й с я тем, что, с целью повьппеяия эффективности тренажа он име - ет кассету с подпружиненной крышкой, а толчковый брус имеет назы, при этом в первом пазу расположены первые датчики давления, а во втором пазу установлена кассета, по периметру которой размешепы вторые датчики давления, причем верхняя часть кассеты сопряжена с Янижним основанием подпружиненной крьццки, верхнее основаиие которой накл члено под углом ЗО относительно верхнейРплоскости толчкового бруса, к задней боковой стенке которого прикреплена кас -сета.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССРСоставитель С. АлексановРедактор А, МотыльТехред З.Фанта Корректор Б. СищщкаяЗаказ 2660/9 Тираж 406 Подписное ВИИИПИ Государственного комитета. СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент, г. Ужгород, ул. Проектная, 4
