Установка для измельчения грубых кормов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

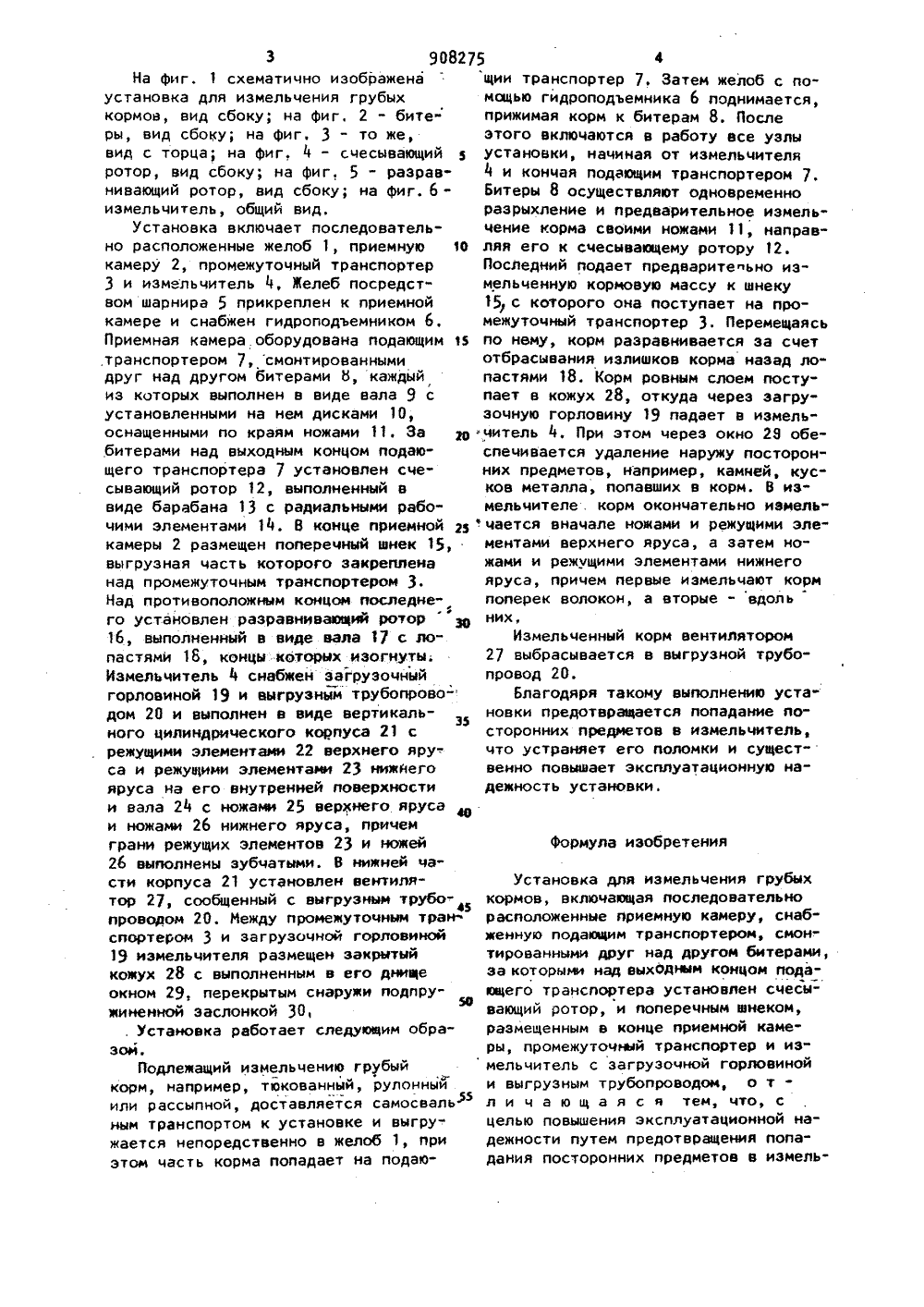

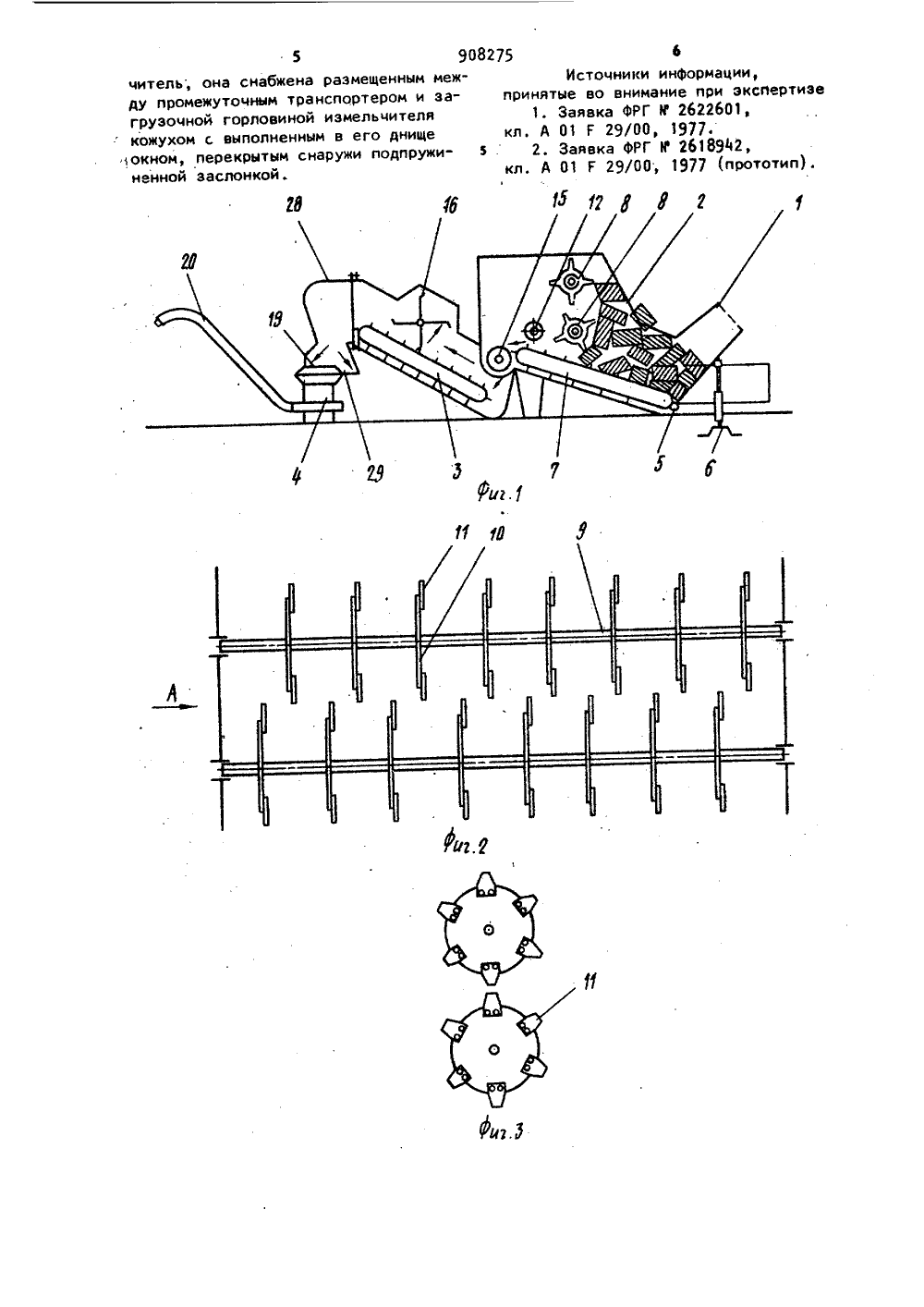

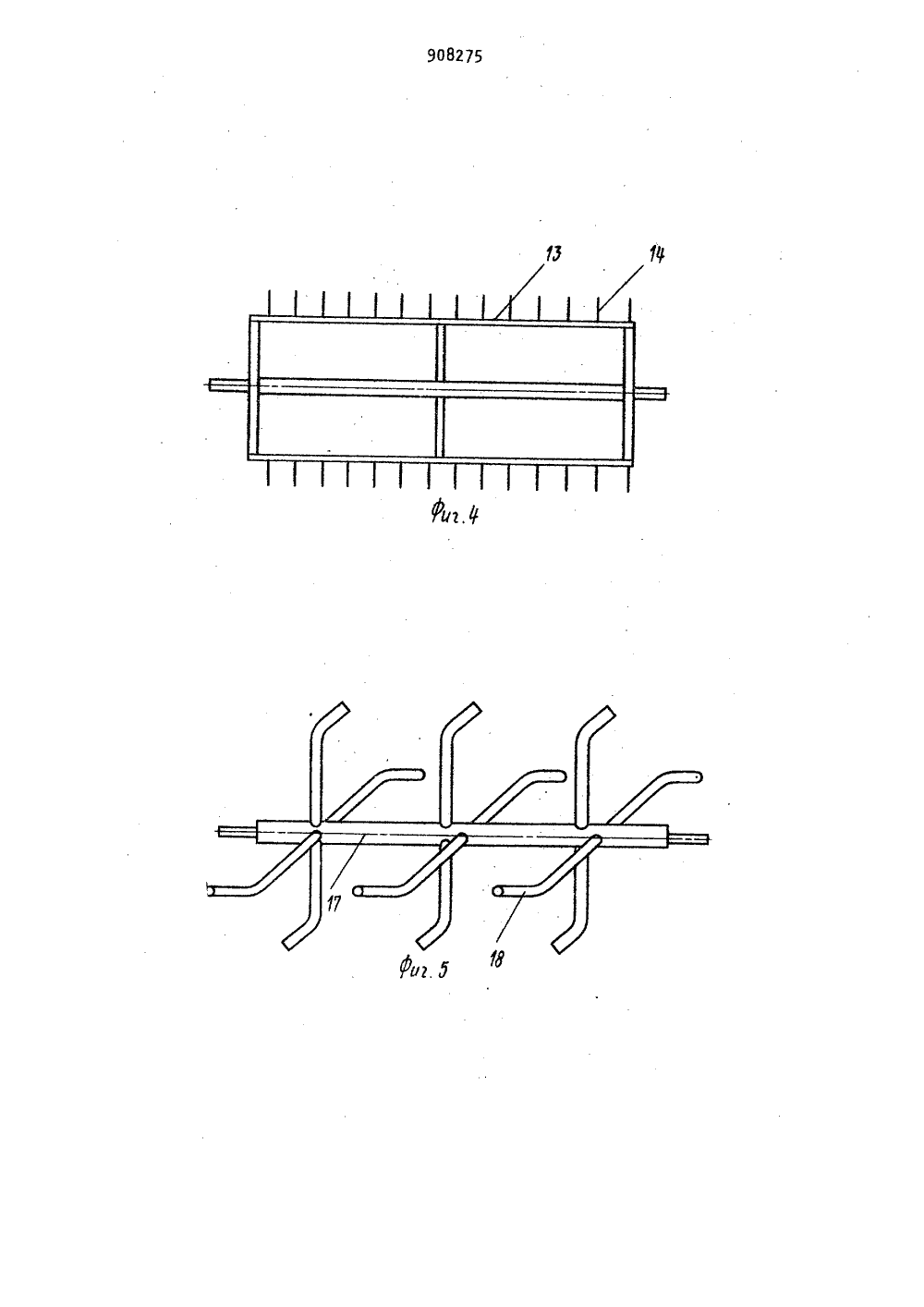

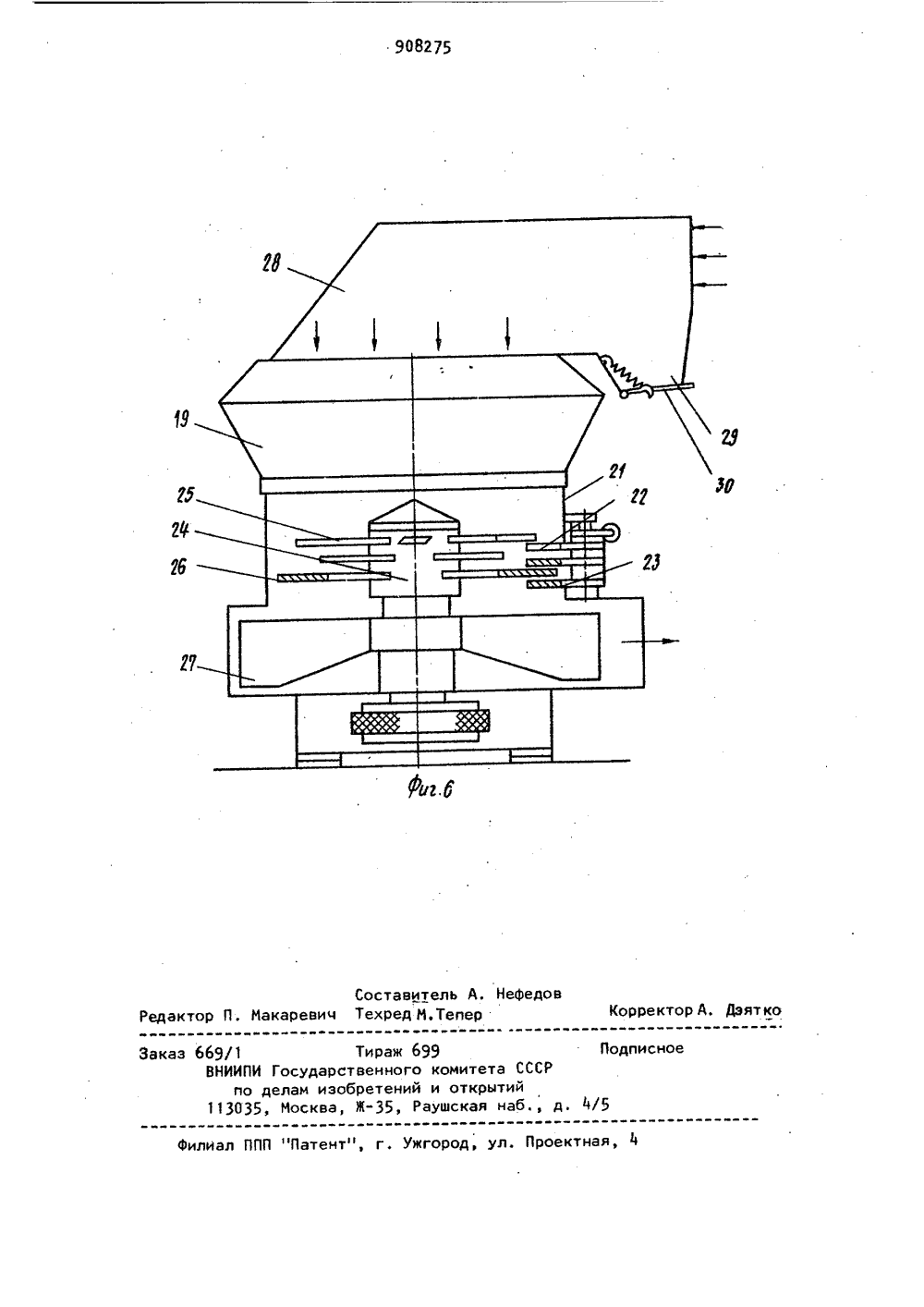

Союэ Советских:СоциалистическихРеспиблик ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ в 908275(51)М. Кл, А О 1 Г 29/00 3 Ъеударстакииый камитет СССР по алаи изобретеиий и открытий(53) УДК 631, 363, ,4(088,83 М. М. Севернев, В. И. Передня, В. А, Иабко, В. В. Шумакарис,И. Н, Трайнис, Р. П. Гашка, Ю. К. Г новсн,н:йтйд 4 ф я 1Центральныи научно-исследовательский институт механизац ии эпектрификации сельского хозяйства йерернозетннрй есщ СССРГоловной экспериментально - конструкт:кий . итнститу 1 т.по машинам для переработки травы и с ломы и Литовское(72) Авторы изобретени Заявител УСТАНОВКА ДЛЯ ИЗМЕЛЬЧЕНИЯ ГРУБЫХ КОРМОВ ение отному прам для шение эксутем предоонних пред 15 Изобрет носится к сельскохоэяйствен оизводству, а именно к установк измельчения грубых кормов;Известна установка для измельчения грубых кормов, включающая после 5 довательно расположенные приемную камеру, снабженную подающим транспортером, смонтированными друг над другом битерами, эа которыми над выход 10 ным концом подающего транспортера установлен счесывающий ротор, и поперечным шнеком, размещенным в конце приемной камеры, и иэмельчитель с загрузочной горловиной и выгруэным трубопроводом 11.Наиболее близкой по технической сущности к прдлагаемой является установка для измельчения грубых кормов, включающая последовательно расположенные приемную камеру, снабженную подающим транспортером, смонтированными друг над другом битерами, за которыми над выходным концом подающего транспортера установлен счесывающий ротор, и поперечным шнеком,размещенным в конце приемной камеры,промежуточный транспортер и измельчи.тель с загрузочной горловиной и выгрузным трубопроводом 1,2 .Недостатком указанных установокявляетсято что в них не предотвращается попадание посторонних предметов, содержащихся в корме, в иэмельчитель. В результате этого существенно снижается их эксплуатационная надежность.Цель изобретения - повыплуатационной надежности итвращения попадания посторметов в иэмельчитель,Эта цель достигается тем, что установка снабжена размещенным междупромежуточным транспортером и загрузочной горловиной измельчителя кожухом с выполненным в его днище окном,перекрытым снаружи подпружиненнойзаслонкой,формула изобретения 3 90827На фиг. 1 схематично изображенаустановка для измельчения грубыхкормов, вид сбоку; на фиг. 2 - бите"ры, вид сбоку; на фиг, 3 - то же,вид с торца; на фиг. 4 - счесывающийротор, вид сбоку; на фиг. 5 - разравнивающий ротор, вид сбоку; на фиг. 6 "измельчитель, общий вид.Установка включает последовательно расположенные желоб 1, приемную 10камеру 2, промежуточный транспортер3 и измельчитель 4, Желеб посредством шарнира 5 прикреплен к приемнойкамере и снабжен гидроподьемником 6,Приемная камера оборудована подающим 15,транспортером 7, смонтированнымидруг над другом битерами Ь, каждыйиз которых выполнен в виде вала 9 сустановленными на нем дисками 10,оснащенными по краям ножами 11. За вбитерами над выходным концом подающего транспортера 7 установлен счесывающий ротор 12, выполненный ввиде барабана 13 с радиальными рабочими элементами 14. В конце приемной 2 зкамеры 2 размещен поперечныи шнек 15,выгрузная часть которого закрепленанад промежуточным транспортером 3.Над противоположным концом последне"го установлен разравнивающий ротор16, выполненный в виде вала 17 с лопастями 16, концы которых изогнуты.Измельчитель 4 снабжен загрузочныйгорловиной 19 и выгруэным трубопрово-дом 20 и выполнен в виде вертикального цилиндрического корпуса 21 срежущими элементами 22 верхнего яру-,са и режущими элементами 23 нижнегояруса на его внутренней поверхностии вала 24 с ножами 25 верхнего ярусаи ножами 26 нижнего яруса, причемграни режущих элементов 23 и ножей26 выполнены зубчатыми. В нижней части корпуса 21 установлен вентилятор 27, сообщенный с выгрузным трубопроводом 20. Между промежуточным трэнспортером 3 и загрузочной горловиной19 иэмельчителя размещен закрытыйкожух 28 с выполненным в его днищеокном 29, перекрытым снаружи подпружиненной заслонкой 30,. Установка работает следующим образом,Подлежащий иэмельчению грубыйкорм, например, тюкованный, рулонныйили рассыпной, доставляется самосвальиым транспортом к установке и выгружается непоредственно в желоб 1, приэтом часть корма попадает на подающии транспортер 7, Затем желоб с помощью гидроподьемника 6 поднимается,прижимая корм к битерам 8. Послеэтого включаются в работу все узлыустановки, начиная от измельчителя4 и кончая подающим транспортером 7.Битеры 8 осуществляют одновременноразрыхление и предварительное измельчение кориа своими ножами 11, направляя его к счесывающему ротору 12,Последний подает предварительно измельченную кормовую массу к шнеку15 с которого она поступает на промежуточный транспортер 3. Перемещаясьпо нему, корм разравнивается за счетотбрасывания излишков кориа назад лопастями 18. Кори ровным слоем поступает в кожух 28, откуда через загрузочную горловину 19 падает в измельчитель 4. При этом через окно 28 обеспечивается удаление наружу посторонних предметов, например, камней, кусков металла, попавших в корм. В иэмельчителе . корм окончательно измель"чается вначале ножами и режущими элементами верхнего яруса, а затем ножами и режущими элементами нижнегояруса, причем первые измельчают кормпоперек волокон, а вторые - вдольних,Измельченный кори вентилятором27 выбрасывается в выгрузной трубопровод 20,Благодяря такому выполнению установки предотвращается попадание посторонних предметов в измельчитель,что устраняет его поломки и существенно повышает эксплуатационную надежность установки. Установка для измельчения грубых кормов, включающая последовательно расположенные приемную камеру, снабженную подающим транспортером, смонтированными друг над другом битерами, за которыми над выходным концом подающего транспортера установлен счесывающий ротор, и поперечным шнеком, размещенным в конце приемной камеры, промежуточный транспортер и иэмельчитель с загрузочной горловиной и выгруэиым трубопроводом, о тл и ч а ю щ а я с я тем, что, с целью повышения эксплуатационной надежности путем предотвращения попадания посторонних предметов в измель6 Источники инФормации,ринятые во внимание при экспертизе 1. Заявка ФРГ й 2622601,л, А 01 Р 29/00, 1977 2. Заявка ФРГ йф 2618942,л. А 01 Р 29/00, 1977 (прототип). 1Оур г г 5 908275 читель; она снабжена размещенным между промежуточным транспортером и за- и грузочной горловиной измельчителя кожухом с выполненным в его днище к окном, перекрытым снаружи подпружи . ненной заслонкой . к908275 7 Р Ю Составитель А. Нефедотор П. Макаревич Техред М.Тепер орректор А. Дэят аказ 669/1 Тираж 699 ВНИИПИ Государственного комитета ССС по делам изобретений и открытий 113035, Москва, Ж, Раушская наб.,жодписн илиал ППП "Патент", г. Ужгород, ул. Проектна
СмотретьЗаявка
2938997, 09.06.1980
ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕХАНИЗАЦИИ И ЭЛЕКТРИФИКАЦИИ СЕЛЬСКОГО ХОЗЯЙСТВА НЕЧЕРНОЗЕМНОЙ ЗОНЫ СССР, ГОЛОВНОЙ ЭКСПЕРИМЕНТАЛЬНО-КОНСТРУКТОРСКИЙ ИНСТИТУТ ПО МАШИНАМ ДЛЯ ПЕРЕРАБОТКИ ТРАВЫ И СОЛОМЫ, ЛИТОВСКОЕ ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "НЕРИС"
СЕВЕРНЕВ МИХАИЛ МАКСИМОВИЧ, ПЕРЕДНЯ ВЛАДИМИР ИВАНОВИЧ, ЖАБКО ВИТОЛЬД АЛЕКСАНДРОВИЧ, ШУМАКАРИС ВИТАС ВИМЦЕВИЧ, ТРАЙНИС ИЛЬЯ НАУМОВИЧ, ГАШКА РОМАС ПАВЛОВИЧ, ГАСПАРЮНЕС ЮЛИУС КАЗЕВИЧ, МАРТЫНОВ ВЛАДИМИР АЛЕКСЕЕВИЧ
МПК / Метки
МПК: A01F 29/00, A01F 29/10
Метки: грубых, измельчения, кормов
Опубликовано: 28.02.1982
