Функциональный преобразователь

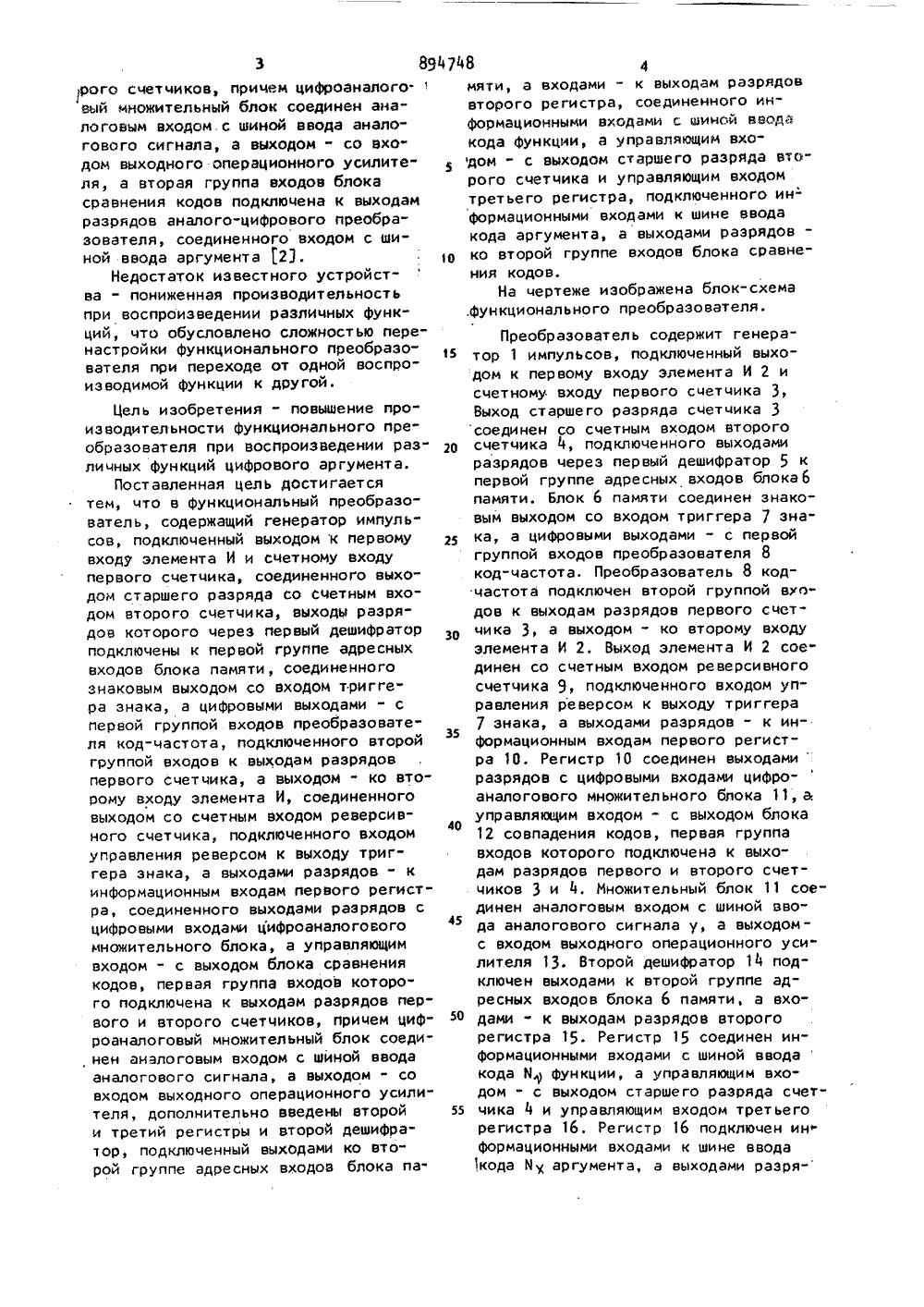

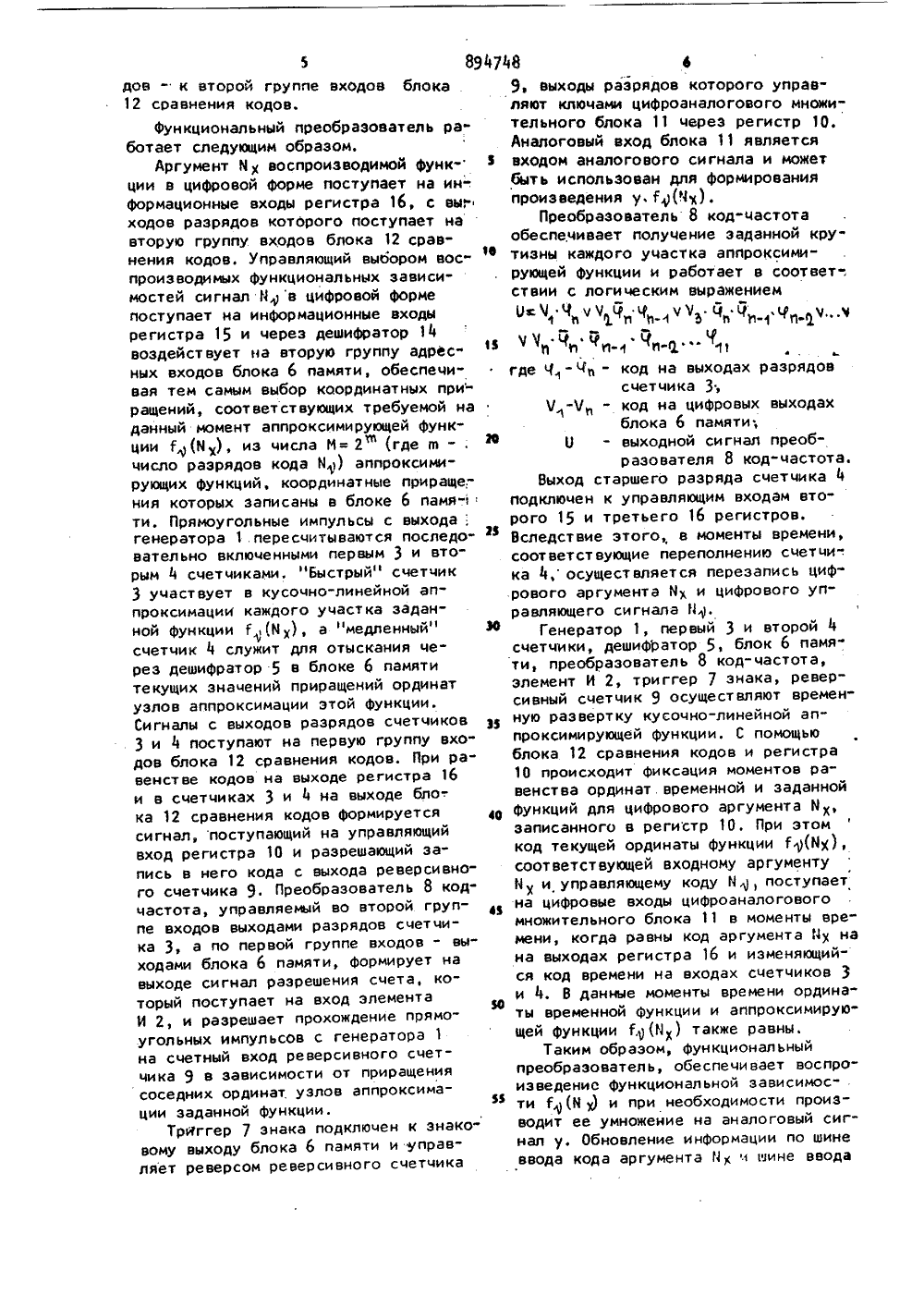

) ФУНКЦИОНАЛЬНЫ ОБРАЗО ВАТЕ ь- трукоо"нк. Изобретение относится к автомати= ке и вычислительной технике и может найти применение для функционального преобразования цифровых сигналов в аналоговые.Известен цифроаналоговый многофунк циональный преобразователь, содержащий регистры, цифроаналоговые линей" ные преобразователи, дещифраторы адреса и кода функции, группы элемен" тов И, блоки памяти и выходной сумматор 1,.Недостатками данного функционал ного преобразователя являются конс тивная сложность и ограниченная область применения, так как преобраз ватель не позволяет формировать пр изводные аналогового сигнала на фу цию от цифрового сигнала.Наиболее близок к предлагаемому функциональный преобразователь, содержащий генератор импульсов, подключенный выходом к первому входу элв мента И и счетному входу первого счетчика, соединенного выходом старщего разряда со счетным входом второго счетчика, выходы разрядов кото"рого через первый дешифратор подключены к первой группе адресных входовблока памяти, соединенного знаковымвыходом со входом триггера знака,а цифровыми выходами - с первой группой входов преобразователя код - частота, подключенного второй группойвходов к выходам разрядов первогосчетчика, а выходом - ко второму входу элемента И, соединенного выходомсо счетным входом реверсивного счетчика, подключенного входом управления реверсом к выходу триггера знака,а выходами разрядов - к информацион-ным входам первого регистра, соединенного, выходами разрядов с цифровымивходами цифроаналогового множительного блока, а управляющим входом - свыходом блока сравнения кодов, первая группа входов которого подключена к выходам разрядов первого и вто рого счетчиков, причем цифроаналоговый множительный блок соединен аналоговым входом.с шиной ввода аналогового сигнала а выходом - со входом выходного операционного усилителя, а вторая группа входов блокасравнения кодов подключена к выходамразрядов аналого-цифрового преобразователя, соединенного входом с шиной ввода аргумента 23Недостаток известного устройства - пониженная производительность при воспроизведении различных функций, что обусловлено сложностью перенастройки функционального преобразователя при переходе от одной воспроизводимой функции к другой,Цель изобретения - повышение производительности функционального преобразователя при воспроизведении различных функций цифрового аргумента.Поставленная цель достигается тем, что в функциональный преобразователь, содержащий генератор импульсов, подключенный выходом к первому входу элемента И и счетному входу первого счетчика, соединенного выходом старшего разряда со счетным входом второго счетчика, выходы разрядов которого через первый дешифратор подключены к первой группе адресных входов блока памяти, соединенного знаковым выходом со входом триггера знака, а цифровыми выходами " с первой группой входов преобразователя код-частота, подключенного второй группой входов к выходам разрядов первого счетчика, а выходом - ко второму входу элемента И, соединенного выходом со счетным входом реверсивного счетчика, подключенного входомуправления реверсом к выходу триггера знака, а выходами разрядов - кинформационным входам первого регистра, соединенного выходами разрядов с цифровыми входами цифроаналогового множительного блока, а управляющим входом - с выходом блока сравнения кодов, первая группа входов которого подключена к выходам разрядов первого и второго счетчиков, причем цифроаналоговый множительный блок соединен аналоговым входом с шиной ввода аналогового сигнала, а выходом " со входом выходного операционного усилителя, дополнительно введены второй и третий регистры и второй дешифратор, подключенный выходами ко второй группе адресных входов блока па рого счетчика и управляющим входом третьего регистра, подключенного ин- формационными входами к шине ввода кода аргумента, а выходами разрядов - ко второй группе входов блока сравнения кодов.На чертеже изображена блок-схема ,функционального преобразователя. 10 Преобразователь содержит генератор 1 импульсов, подключенный выходом к первому входу элемента И 2 исчетному входу первого счетчика 3,Выход старшего разряда счетчика 3соединен со счетным входом второго 20 счетчика 4, подключенного выходамиразрядов через первый дешифратор 5 кпервой группе адресных входов блока 6памяти. Блок б памяти соединен знако"вым выходом со входом триггера 7 зна ка, а цифровыми выходами - с первойгруппой входов преобразователя 8код-частота. Преобразователь 8 кодчастота подключен второй группой входов к выходам разрядов первого счетчика 3, а выходом - ко второму входуэлемента И 2, Выход элемента И 2 сое"динен со счетным входом реверсивногосчетчика 9, подключенного входом управления реверсом к выходу триггера 357 знака, а выходами разрядов - к информационным входам первого регистра 10. Регистр 10 соединен выходамиразрядов с цифровыми входами цифроаналогового множительного блока 11, а 40управляющим входом - с выходом блока12 совпадения кодов, первая группавходов которого подключена к выходам разрядов первого и второго счетчиков 3 и 4. Множительный блок 11 соединен аналоговым входом с шиной ввода аналогового сигнала у, а выходомс входом выходного операционного уси"лителя 13. Второй дешифратор 14 подключен выходами к второй группе адресных входов блока 6 памяти, а входами - к выходам разрядов второгорегистра 15. Регистр 15 соединен информационными входами с шиной вводакода Й 1 функции, а управляющим входом - с выходом старшего разряда счет чика 4 и управляющим входом третьегорегистра 16. Регистр 16 подключен информационными входами к шине ввода,кода Му аргумента, а выходами раэря 94748мяти, а входами - к выходам разрядоввторого регистра, соединенного информационными входами с шиной вводакода функции, а управляющим входом - с выходом старшего разряда вто кода Функции Ив производится в кон" це каждого периода временной развертки, т.е, при переполнении счетчика 4.Преимуществом предлагаемого Функционального преобразователя в сравнении с известным является повышение производительности при воспроизведении различных функций эа счет цифрового управления выбором воспроизводимых функциональных зависимостей, что позволяет осуществлять воспроизведение целого ряда функциональных зави" симостей при практически мгновенной перенастройке преобразователя с одной зависимости на другую. Это создает предпосылки для широкого использования таких функциональных преобразователей в составе специализированных вычислительных устройств и гибридных вычислительных систем.Формула изобретенияФункциональный преобразователь, содержащий генератор импульсов, подключенный выходом к первому входу элемента И и счетному входу первого счетцика, соединенного выходом старшего разряда со счетнцм входом второго счетчика, вцходц разрядов которого через первый дешифратор подклюцены к первой группе адресных входов блока памяти, соединенного знаковым вцходсм со входом триггера знака, а цифровцми выходами - с первой группой входов преобразователя кад-частота, подключенного второй группок входов.к выходам разрядов первого счетчика, а выходом - ко второму входу элемента И, соединенного выходом со счетным входом реверсивного счетчика, подключенного входом управ" ления реверсом к выходу триггеразнака, а вцходами разрядов - к информационным входам первого регистра,соединенного выходами разрядов с цифровыми входами цифроаналогового множительного блока, а управляющим входом - с выходом блока сравнения кодов, первая группа входов которогоподключена к выходам разрядов первою го и второго счетчиков, причем цифроаналоговый множительный блок соединен аналоговым входом с шиной ввода аналового сигнала, а выходом - совходом выходного операционного уси лителя, отличаЮщийся тем,цто, с целью повышения производительности функционального преобразователя при воспроизведении различных функций цифрового аргумента, в него дополнительно введены второй и третийрегистры и второй дешифратор, подключенный выходами ко второй группеадресных входов блока памяти, авходами - к выходам разрядов второгорегистра, соединенного информационными входами с шиной ввода кода Функции, а управляющим входом - с выходом старшего разряда второго сцетцкка и управляющим входом третьего ре.гистра, подключенного информационными входами к шине ввода кода аргумента, а выходами - разрядов - ко второй группе входов блока сравнения кодов35 Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРй 651370, кл. 6 06 6 7/26, 1977.2. Авторское свидетельство СССР4 о по заявке й 2706155/18-24,кл. С 06 6 7/12, 1979 (прототип).ВНИИПИ Заказ 11492/80 Тираж 748 Подписное Филиал ППП "Патент", г. Ужгород, ул.Проектная, 4
