Трансформатор для бесконтактного управления громкостью звука в электромузыкальных инструментах
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 105966
Авторы: Корсунский, Новиков, Симонов
Текст

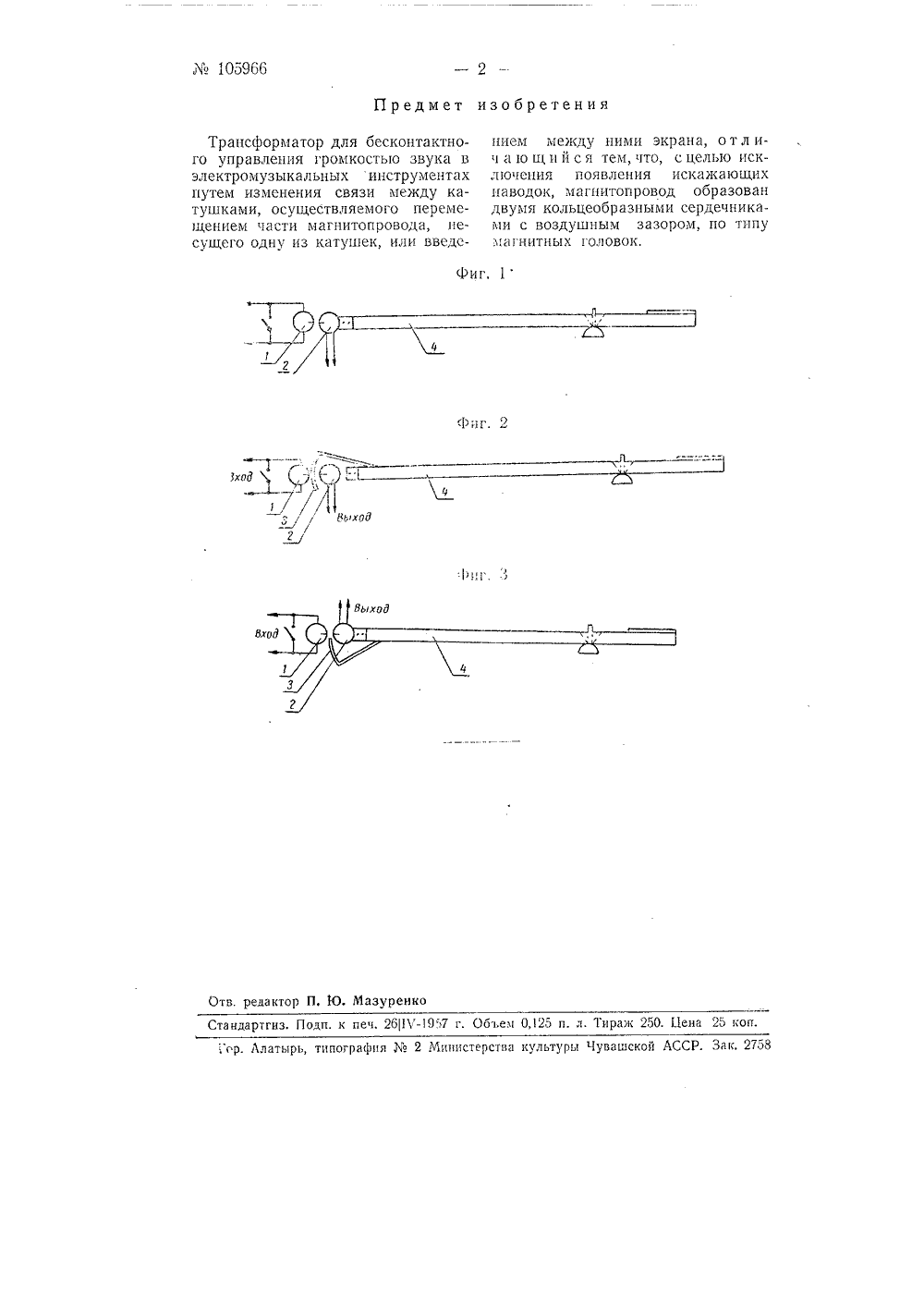

Класс 511, 1 о 1 Л( 105966 СССР К АВТОРСКОМУ СВИДЕ СТВ унский и Ю. В. Новико Д. Симонов, С. Г,ТРАНСФОРМАТОР ДЛЯ БЕСКОНТАКТНОГО УПРАВЛЕН ГРОМКОСТЬЮ ЗВУКА В ЭЛЕКТРОМУЗЫКАЛЬНЫХ И НСТРУМЕНТАХЗаявлено 13 июля 1956 г. за М 554728 Комитет по делам нзооретений и открытий при Совете й 1 ииистров СССПредметом изобретения является трансформатор для бесконтактного управления громкостью звука в электромузыкальных инструментах путем изменения связи между катушками, осуществляемого перемещением части магнитопровода, несущего одну из катушек, или введением между катушками экрана.Применение предлагаемого трансформатора позволяет исключить появление искажающих паводок. Это достигается тем, что магнитопровод образован двумя кольцеобразными сердечниками с воздушным зазором, по типу магнитных головок.На фиг. 1 схематически изображен предлагаемый трансформатор с перемещаемым сердечником магнитопровода; на фиг. 2 и 3 - трансформатор, в воздушный зазор кольцевых сердечников которого вводится экран ( в двух вариантах).Трансформатор для бесконтактного управления громкостью звука имеет магнитопровод, образованный двумя кольцеобразными сердечниками 1 и 2 с воздушным зазором, по типу магнитных головок. Управление громкостью звука осуществляется изменением связи между сердечниками 1 и 2. Это изменение связи осуществляется перемещением части магнитопровода, несущего сердечник 2, пли введением между сердечниками экрана 3.В первом случае (фиг. 1) сердечник 2 может двигаться вместе с клавишей 4, обеспечивая наибольшую громкость звука при полном нажиме на клавишу, Наименьшая связь пслучается прп поднятой клавише, что соответствует наибольшему расстоянию между кольцеобраз ными сердечниками 1 и 2.Во втором случас (фиг. 2) оба сердечника 1 и 2 укрепляются неподвижно, и между ними вводится экран 3, движущийся вместе с клавишей 4. Динамический диапазон обоих трансформаторов почти одинаков н равен 50 - 55 децибел.Наилучший рсзультат достигается, если сердечник 2 и экран 3 движутся вмссте с клавишей 4 (фиг. 3), Динамический диапазон такого трансформатора превьцпает 80 децибел.,) И 1 в. редактор П. Ю, Мазуреик артгиз, Поди. к печ. 26(11-1957 г. Объем 0,125 п. л. Тираж 250. Цена 25 коп гор. Алатырь, типография ЪЪ 2 Министерства культуры Чувашской АССР. Зак. 2758 Трансформатор для бесконтактного управления громкостью звука в электромузык альных инструментах путем изменения связи между катушками, осуществляемого перемещением части магнитопровода, несущего одну из катушек, или введением между ними экрана, отл ич а ю щ и й с я тем, что, с целью исключения появления искажающих паводок, магнитопровод образован двумя кольцеобразными сердечниками с воздушным зазором, по типу :агнитнь 1 х головок.
СмотретьЗаявка
554728, 13.07.1956
Корсунский С. Г, Новиков Ю. В, Симонов И. Д
МПК / Метки
МПК: G10H 1/46
Метки: бесконтактного, громкостью, звука, инструментах, трансформатор, электромузыкальных
Опубликовано: 01.01.1957
Код ссылки
