Способ пуска последовательного инвертора и устройство для его осуществления

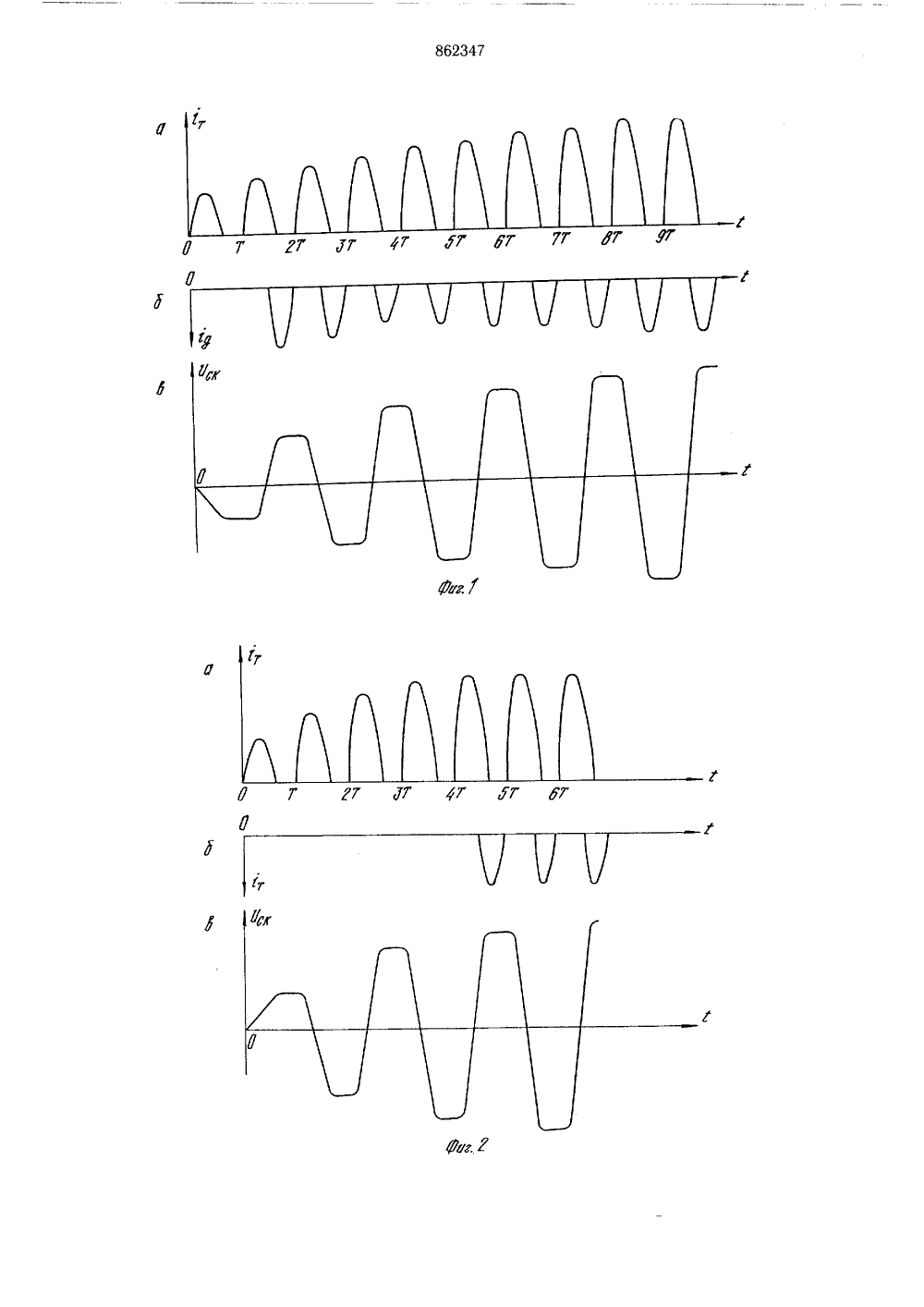

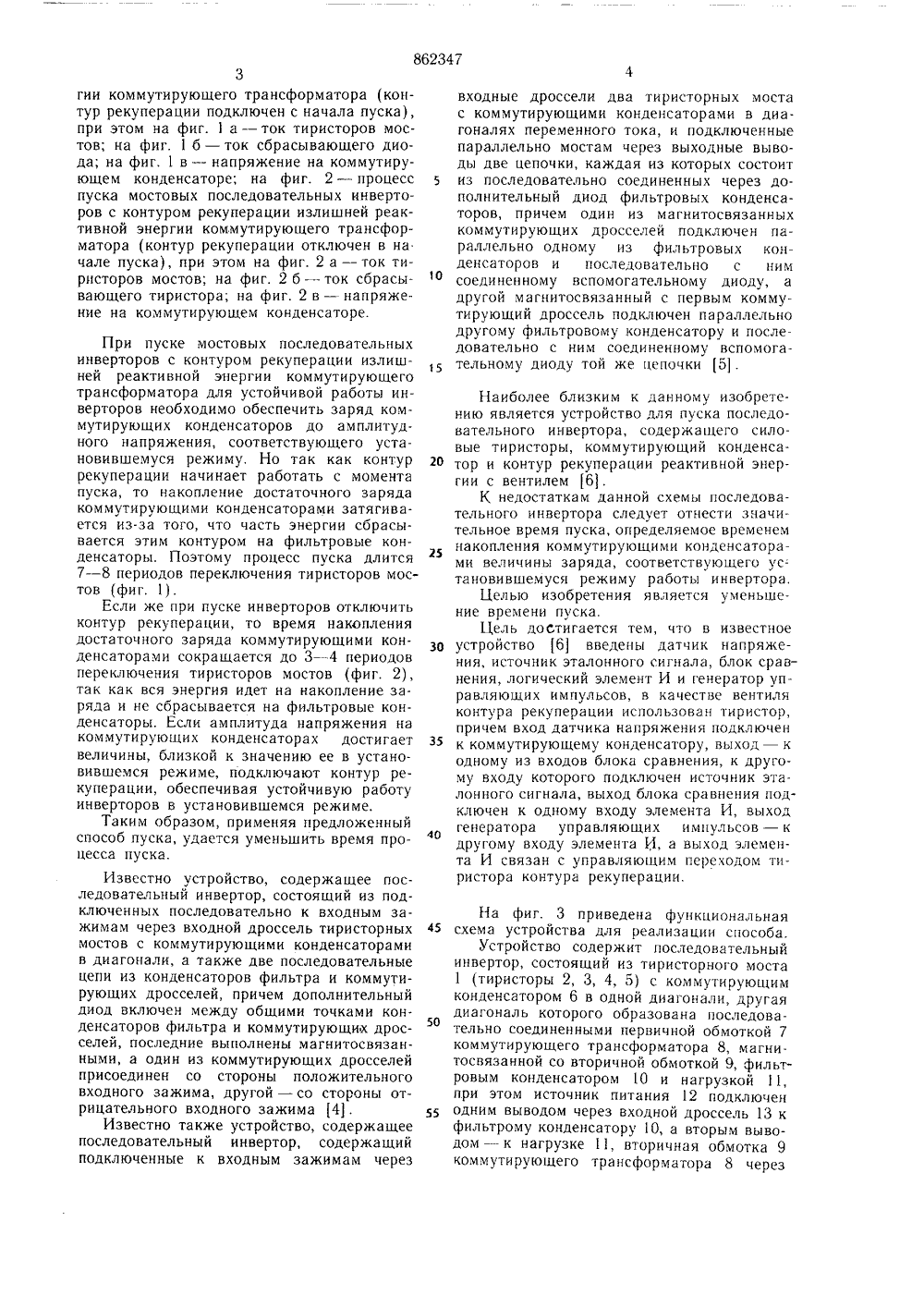

3гии коммутирующего трансформатора (контур рекуперации подключен с начала пуска), при этом на фиг. 1 а - ток тиристоров мостов; на фиг. 1 б - ток сбрасывающего диода; на фиг. 1 в - напряжение на коммутирующем конденсаторе; на фиг. 2 - процесс пуска мостовых последовательных инверторов с контуром рекуперации излишней реактивной энергии коммутирующего трансформатора (контур рекуперации отключен в на чале пуска), при этом на фиг. 2 а - ток тиристоров мостов; на фиг. 2 б - ток сбрасывающего тиристора; на фиг. 2 в - напряжение на коммутирующем конденсаторе.При пуске мостовых последовательных инверторов с контуром рекуперации излишней реактивной эиергии коммутирующего трансформатора для устойчивой работы инверторов необходимо обеспечить заряд коммутирующих конденсаторов до амплитудного напряжения, соответствующего установившемуся режиму, Но так как контур рекуперации начинает работать с момента пуска, то накопление достаточного заряда коммутирующими конденсаторами затягивается из-за того, что часть энергии сбрасывается этим контуром на фильтровые конденсаторы. Поэтому процесс пуска длится 7 - 8 периодов переключения тиристоров мостов (фиг, 1) .Если же при пуске инверторов отключить контур рекуперации, то время накопления достаточного заряда коммутирующими конденсаторами сокращается до 3 - 4 периодов переключения тиристоров мостов (фиг. 2), так как вся энергия идет на накопление заряда и не сбрасывается на фильтровые конденсаторы. Если амплитуда напряжения на коммутирующих конденсаторах достигает величины, близкой к значению ее в установившемся режиме, подключают контур рекуперации, обеспечивая устойчивую работу инверторов в установившемся режиме.Таким образом, применяя предложенный способ пуска, удается уменьшить время процесса пуска.Известно устройство, содержащее последовательный инвертор, состоящий из подключенных последовательно к входным зажимам через входной дроссель тиристорных мостов с коммутирующими конденсаторами в диагонали, а также две последовательные цепи из конденсаторов фильтра и коммутирующих дросселей, причем дополнительный диод включен между общими точками конденсаторов фильтра и коммутирующих дросселей, последние выполнены магнитосвязанными, а один из коммутирующих дросселей присоединен со стороны положительного входного зажима, другой - со стороны отрицательного входного зажима 4.Известно также устройство, содержащее последовательный инвертор, содержащий подключенные к входным зажимам через51 О15 45 50 55 20 25 ЗО 35 1 О входные дроссели два тиристорных моста с коммутирующими конденсаторами в диагоналях переменного тока, и подключенные параллельно мостам через выходные выводы две цепочки, каждая из которых состоит из последовательно соединенных через дополнительный диод фильтровых конденсаторов, причем один из магнитосвязанных коммутирующих дросселей подключен параллельно одному из фильтровых конденсаторов и последовательно с ним соединенному вспомогательному диоду, а другой магнитосвязанный с первым коммутирующий дроссель подключен параллельно другому фильтровому конденсатору и последовательно с ним соединенному вспомогательному диоду той же цепочки 5. Наиболее близким к данному изобретению является устройство для пуска последовательного инвертора, содержащего силовые тиристоры, коммутирующий конденсатор и контур рекуперации реактивной энергии с вентилем 6.К недостаткам данной схемы последовательного инвертора следует отнести значительное время пуска, определяемое временем накопления коммутирующими конденсаторами величины заряда, соответствующего установившемуся режиму работы инвертора.Целью изобретения является уменьшение времени пуска.Цель доСтигается тем, что в известное устройство 6 введены датчик напряжения, источник эталонного сигнала, блок сравнения, логический элемент И и генератор управляющих импульсов, в качестве вентиля контура рекуперации использован тиристор, причем вход датчика напряжения подключен к коммутирующему конденсатору, выход - к одному из входов блока сравнения, к другому входу которого подключен источник эталонного сигнала, выход блока сравнения подключен к одному входу элемента И, выход генератора управляющих импульсов - к другому входу элемента И, а выход элемента И связан с управляющим переходом тиристора контура рекуперации. На фиг. 3 приведена функциональная схема устройства для реализации способа.Устройство содержит последовательный инвертор, состоящий из тиристорного моста 1 (тиристоры 2, 3, 4, 5) с коммутирующим конденсатором 6 в одной диагонали, другая диагональ которого образована последовательно соединенными первичной обмоткой 7 коммутирующего трансформатора 8, магнитосвязанной со вторичной обмоткой 9, фильтровым конденсатором 10 и нагрузкой 11, при этом источник питания 12 подключен одним выводом через входной дроссель 13 к фильтрому конденсатору 10, а вторым выводом - к нагрузке 11, вторичная обмотка 9 коммутирующего трансформатора 8 через5вентиль 14 подключена параллельно последовательной цепочке из фильтрового конденсатора 10 и нагрузки 11, причем в качестве вентиля 14 использован тиристор, а в схему инвертора дополнительно введен блок сравнения 15, к одному входу которого подключен датчик напряжения 16 коммутирующего конденсатора 6, а к другому входу подключен источник 17 эталонного напряжения, при этом выход блока сравнения 15 соединен с управляющим входом схемы И 18, вход которой соединен с генератором 19 управляющих импульсов, выдающим непрерывную высокочастотную последовательность управляющих импульсов, а выход - с управляющим переходом вентиля 14.Инвертор работает следующим образом.Фильтровый конденсатор 10 нормально заряжен до напряжения источника питания 12 через входной дроссель 13 и нагрузку 11. Пусть коммутирующий конденсатор 6 заряжен до напряжения с полярностью, указанной на фиг, 3. При поступлении импульсов управления на тиристоры 2, 4 коммутирующий конденсатор 6 начинает колебательно перезаряжаться через первичную обмотку 7 коммутирующего трансформатора 8,и нагрузку 11. При переходе тока тиристоров 2, 4 через максимальное значение полярность напряжения на обмотках 7, 9 коммутирующего трансформатора 8 меняется на противоположную и как только это напряжение станет больше напряжения фильтрового конденсатора 10 включается вентиль 14 и происходит рекуперация избыточной реактивной энергии коммутирующего трансформатора 8 на фильтровый конденсатор 10. Это обеспечивает ограничение амплитуды напряжения на коммутирующем конденсаторе 6. Аналогично работают тиристоры 3, 5.При запуске инвертора вентиль 14 закрыт. При подаче импульсов управления на тиристоры 2, 4,а затем и на тиристоры 3, 5 фильтровый койденсатор 10 разряжается на коммутирующий конденсатор 6, который начинает заряжаться и перезаряжаться.Напряжение с коммутирующего конденсатора 6 снимается датчиком напряжения 16 и с помощью блока сравнения 15 сравнивается с опорным напряжением источника 17 эталонного напряжения (опорное напряжение близко к амплитуде напряжения крммутирующего конденсатора 6 в установившемся режиме).Как только напряжение на коммутирующем конденсаторе 6 достигнет величины, близкой к значению ее в установившемся режиме, сигнал с выхода блока сравнения 15 подается на управляющий вход схемы И 18, которая разрешает проход управляющих импульсов с генератора 19 управляющих импульсов на вентиль 14, который включается. Далее инвертор работает в установившемся режиме. 6Таким образом, используя предложенноеизобретение, удается сократить в два раза время запуска инвертора, обеспечивая надежность работы его в установившемся режиме.5 Формула изобретения1. Способ пуска последовательного инвертора, содержащего тиристоры, коммутирующий конденсатор и вентильный кон. тур рекуперации реактивной энергии, за 1 Оключающийся в поочередной подаче управ.ляющих импульсов на тиристоры инвертора,отличающийся тем, что, с целью уменьшения времени пуска, контролируют амплитуду напряжения на коммутирующем конденсаторе при пуске и при достижении ею за 15 данного значения отпирают вентиль контурареку перации.2. Устройство для пуска последовательного инвертора, содержащего силовые тиристоры, коммутирующий конденсатор и контур рекуперации реактивной энергии с вентилем, отличающееся тем, что, с целью уменьшения времени пуска, в него введены датчик напряжения, источники эталонного сигнала, блок сравнения, логический элемент Ии генератор управляющих импульсов, в качестве вентиля контура рекуперации использован тиристор, причем вход датчика напряжения подключен к коммутирующему конденсатору, выход - к одному из входов блокасравнения, к другому входу которого подключен источник эталонного сигнала, вызо ход блока сравнения подключен к одномувходу элемента И, выход генератора управляющих импульсов - к другому входу элемента И, а выход элемента И связан с управляющим переходом тиристора контурарекуперации.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР369663, кл. Н 02 М 7/515, 1969.2. Гутин Л. И. Исхаков И, Р., Старце 4 О ва О, А. Новая схема тиристорного инвертора с рекуперацией энергии. Межвузовскийнаучный сборник,6, Уфа, 1976, с. 9.3. Аитов И. Л., Воробьев Ю. В., Лунин В. Е. Особенности пуска многомостовыхавтономных резонансных тиристорных инвер 45 торов с индуктивным входом. Всесоюзныйнаучно-технический семинар Разработка ипромышленное применение полупроводниковых преобразователей для индукционногонагрева металлов, тезисы докладов, Уфа,1974, с. 196, рис. 1 в, 198 (прототип).4. Авторское свидетельство СССР525214, кл. Н 02 М 7/537, 1974.5. Гутин Л, И. и др. Тиристорный преобразователь частоты 8 кГц мощностью 100 кВТдля индукционного нагрева кузнечных заготовок. Межвузовский научный сборник,6,Уфа, 1976, с. 14, рис. 1.6. Авторское свидетельство СССР587578, кл. Н 02 М 7/515, 1975 (прототип), 862347Составитель А. Сытин Редактор Т. Загребельная Техред А. Бойкас Корректор М. Демчик Заказ 6635/53 Тираж 730 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д, 4/5 филиал ППП Патент, г. Ужгород, ул, Проектная, 4
