Устройство для формирования импульсов управления тиристорами преобразователя

Номер патента: 1130979

Авторы: Пасечник, Фролов

ZIP архив

Текст

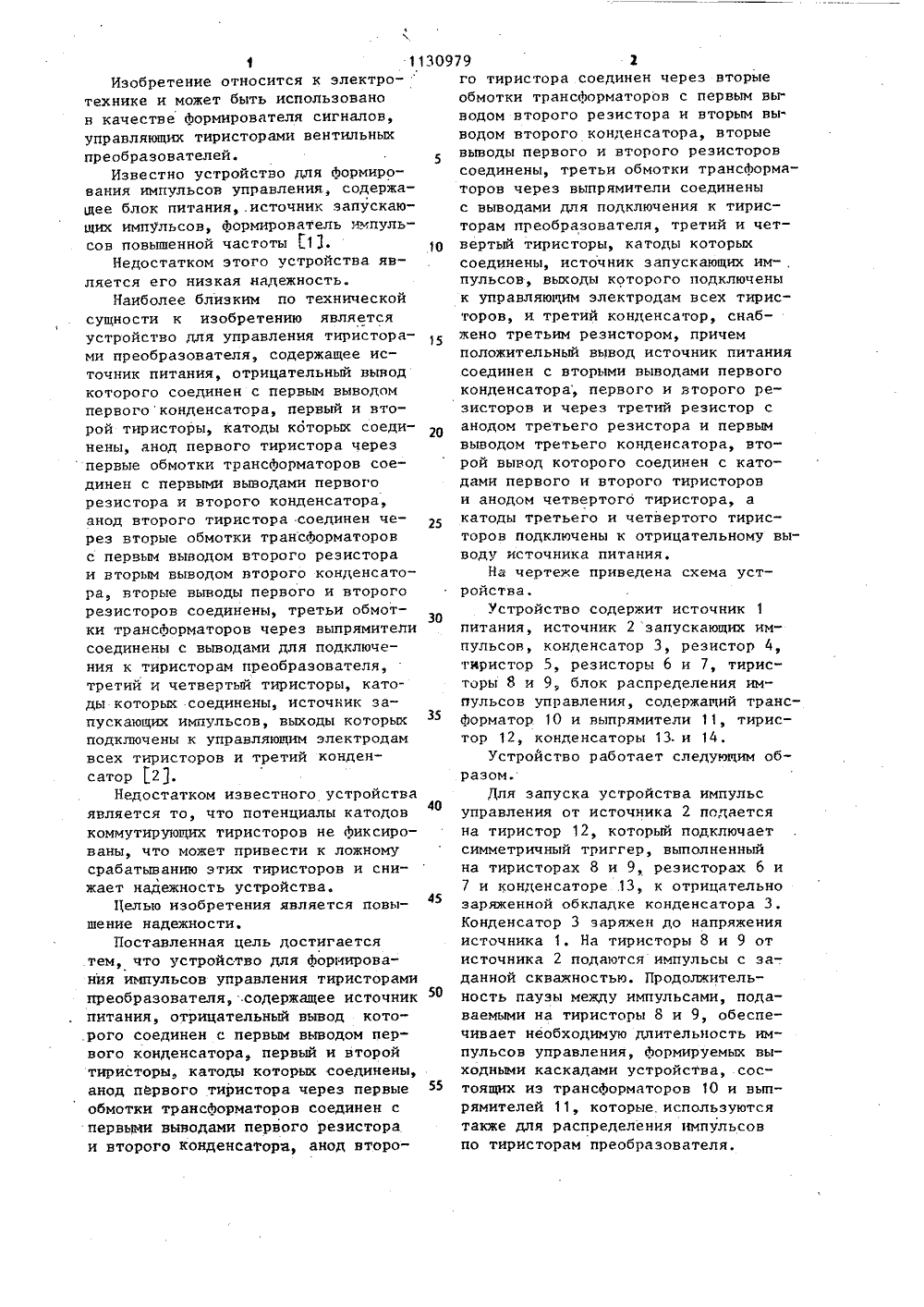

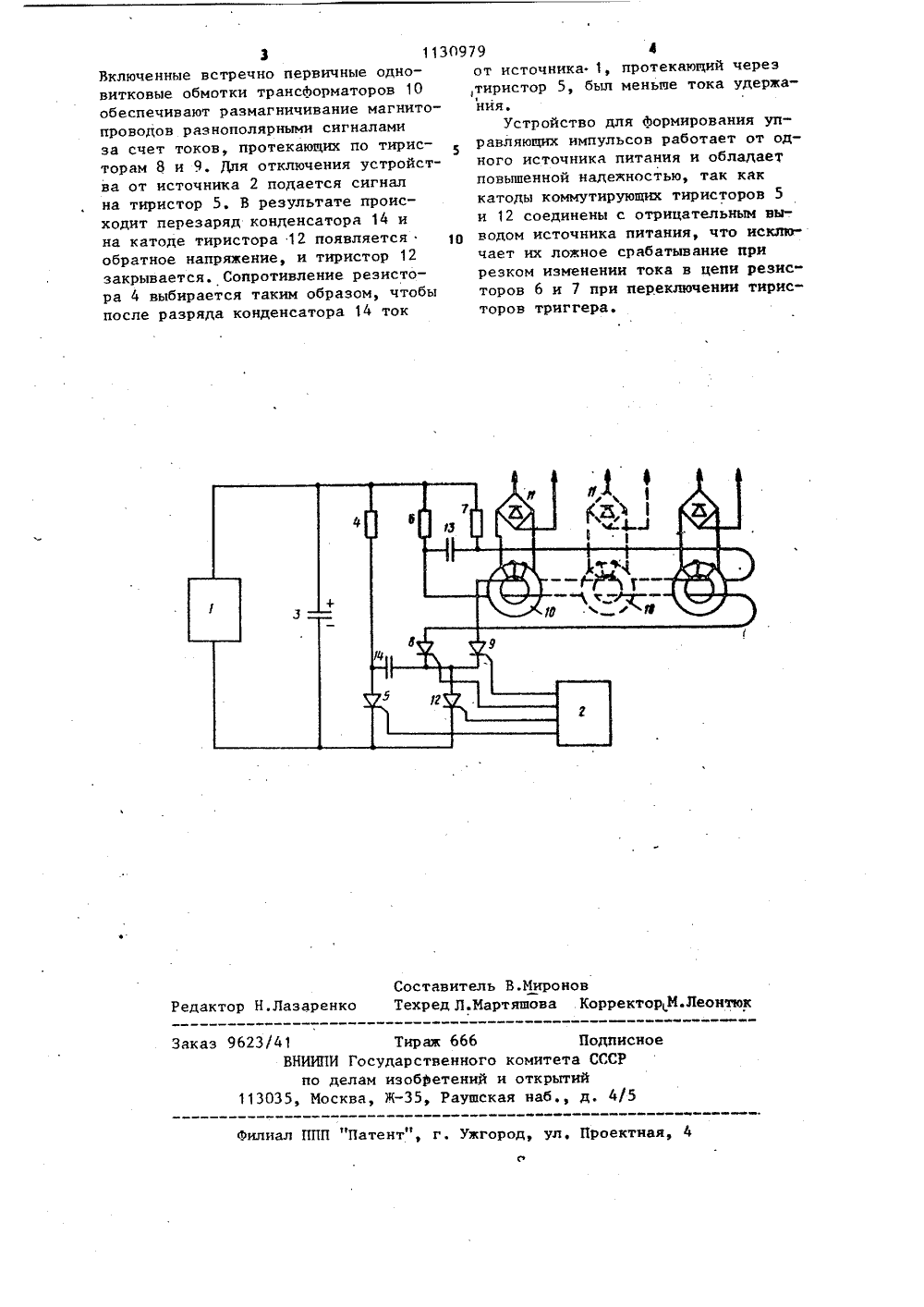

(19) (И) ЗСЮ Н 02 М 1 08 ОБРЕТ ПИ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ВТОРСКОМУ СВИДЕТЕЛЬСТ(71) Ленинградский ордена Ленинаполитехнический институт им. М.И.Калинина(56) 1, Авторское свидетельство ССС9 616696, кл. Н 02 М 1/08, 1976.2, Авторское свидетельство СССРпо заявке 1 ф 3222972/24-07,кл. Н 02 М 1/08, 1981.(54) (57) УСТРОЙСТВО ДЛЯ АОРМИРЬВАНИЯИМПУЛЬСОВ УПРАВЛЕНИЯ ТИРИСТОРАМИПРЕОБРАЗОВАТЕЛЯ, содержащее источникпитания, отрицательный вывод которого соединен с первым выводом первогоконденсатора, первый и второй тиристоры, катоды которых соединены,анод первого тиристора через первыеобмотки трансформаторов соединенс первыми выводами первого резистораи второго конденсатора, анод второготиристора соединен через вторыеобмотки трансформаторов с первым выводом второго резистора и вторым выводом второго конденсатора, вторы выводы первого и второго резистороВ соедйнены, третьи обмотки трансформаторов через выпрямители соединены с выводами для подключения к тиристорам преобразователя, третий и чет вертый тиристоры, катоды которых соединены, источник запускающих имульсов, выходы которого подключень к управляющим электродам всех тиристоров, и третий конденсатор, о л и ч а ю щ е е с я тем, что, с целью повыщения надежности, оно снабжено третьим резистором, причем положительный вывод источника питаниясоединен с вторыми выводами первого конденсатора, первого и второго резисторов и через третий резистор с анодом третьего тиристора и первым выводом третьего конденсатора, второй вывод которого соединен с катодами первого и второго тиристоров и анодом четвертого тиристора, а катоды третьего и четвертого тиристоров подключены к отрицательному вы-воду источника питания.1 1Изобретение относится к электро-технике и может быть использованов качестве формирователя сигналов,управляющих тиристорами вентильныхпреобразователей.Известно устройство для Ьормирования импульсов управления, содержадее блок питанияисточник запускающих импульсов, формирователь импульсов повышенной частоты 13.Недостатком этого устройства является его низкая надежность.Наиболее близким по техническойсущности к изобретению являетсяустройство для управления тиристорами преобразователя, содержащее источник питания, отрицательный выводкоторого соединен с первым выводомпервогоконденсатора, первый и второй тиристоры, катоды которых соединены, анод первого тиристора черезпервые обмотки трансАорматоров соединен с первыми выводами первогорезистора и второго конденсатора,анод второго тиристора соединен через вторые обмотки трансформаторовс первым выводом второго резистораи вторым выводом второго конденсатора, вторые выводы первого и второгорезисторов соединены, третьи обмотки трансформаторов через выпрямителисоединены с выводами для подключения к тиристорам преобразователя,третий и четвертый тиристоры, катоды которых соединены, источник запускающих импульсов, выходы которыхподключены к управляющим электродамвсех тиристоров и третий конденсатор 21,Недостатком известного устройстваявляется то, что потенциалы катодовкоммутирующих тиристоров не Аиксированы, что может привести к ложномусрабатыванию этих тиристоров и снижает надежность устройства.Целью изобретения является повышение надежности.Поставленная цель достигаетсятем, что устройство для формирования импульсов управления тиристорамипреобразователя, .содержащее источникпитания, отрицательный вывод которого соединен с первым выводом первого конденсатора, первый и второйтиристоры, катоды которых соединены,анод первого тиристора через первыеобмотки трансформаторов соединен спервыми выводами первого резистораи второго конденсатора, анод второ 130979 2 45 5 10 15 20 25 30 35 40 50 55 го тиристора соединен через вторыеобмотки трансАорматоров с первым вы"водом второго резистора и вторым вы.водом второго конденсатора, вторыевыводы первого и второго резисторовсоединены, третьи обмотки трансформаторов через выпрямители соединеныс выводами для подключения к тиристорам преобразователя, третий и четвертый тиристоры, катоды которыхсоединены, источник запускающих им-,пульсов, выходы которого подключенык управляющим электродам всех тиристоров, и третий конденсатор, снабжено третьим резистором, причемположительный вывод источник питаниясоединен с вторыми выводами первогоконденсатора, первого и второго резисторов и через третий резистор санодом третьего резистора и первымвыводом третьего конденсатора, второй вывод которого соединен с катодами первого и второго тиристорови анодом четвертого тиристора, акатоды третьего и четвертого тиристоров подключены к отрицательному выводу источника питания,На чертеже приведена схема устройства.Устройство содержит источник 1питания, источник 2 запускающих импульсов, конденсатор 3, резистор 4,тиристор 5, резисторы б и 7, тиристоры 8 и 9, блок распределения импульсов управления, содержащий трансформатор. 10 и выпрямители 11, тиристор 12, конденсаторы 13 и 14.Устройство работает следующим образом.Для запуска устройства импульсуправления от источника 2 подаетсяна тиристор 12, который подключаетсимметричный триггер, выполненныйна тиристорах 8 и 9, резисторах б и7 и конденсаторе .13, к отрицательнозаряженной обкладке конденсатора 3.Конденсатор 3 заряжен до напряженияисточника 1. На тиристоры 8 и 9 отисточника 2 подаются импульсы с за-.данной скважностью. Продолжительность паузы между импульсами, подаваемыми на тиристоры 8 и 9, обеспечивает необходимую длительность импульсов управления, Аормируемых выходными каскадами устройства, состоящих из трансформаторов 10 и выпрямителей 11, которые используютсятакже для распределения импульсовпо тиристорам преобразователя.вКоррек Составител Техред Л.М В.Мир тяшов актор Н.Лазаренко М.Леонтюк каз 9623/4 6 1 ТнрВНИИПИ ГосУдаРпо делам изо35, Москва, ЖодписнСССР венного комитетаетений и открытийРаушская наб., д Филиал ППП "Патент", г. Ужгород, ул, Проектная,3 1130979 4 Включенные встречно первичные одно- от источника 1, протекающий через витковые обмотки трансформаторов 10 ,тиристор 5, был меньше тока удержа 1обеспечивают размагничивание магнито- ния.проводов разнополярными сигналами Устройство для Аормирования упза счет токов протекающих по тирис- равляющих импульсов работает от од 1 5торам 8 и 9. Для отключения устройст- ного источника питания и обладает ва от источника 2 подается сигнал повышенной надежностью, так как на тиристор 5. В результате проис- катоды коммутирующих тиристоров 5 ходит перезаряд конденсатора 14 и и 12 соединены с отрицательным вына катоде тиристора 12 появляется 1 О водом источника питания, что исклюобратное напряжение, и тиристор 12 чает их ложное срабатывание при закрывается. Сопротивление резисто- резком изменении тока в цепи резисра 4 выбирается таким образом, чтобы торов 6 и 1 при переключении тириспосле разряда конденсатора 14 ток торов триггера.

Смотреть

Заявка

3563458, 15.03.1983

ЛЕНИНГРАДСКИЙ ОРДЕНА ЛЕНИНА ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. М. И. КАЛИНИНА

ФРОЛОВ ВЛАДИМИР ЯКОВЛЕВИЧ, ПАСЕЧНИК ПАВЕЛ ВЛАДИМИРОВИЧ

МПК / Метки

МПК: H02M 1/08

Метки: импульсов, преобразователя, тиристорами, формирования

Опубликовано: 23.12.1984
