Сатуратор для сахаросодержащихрастворов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

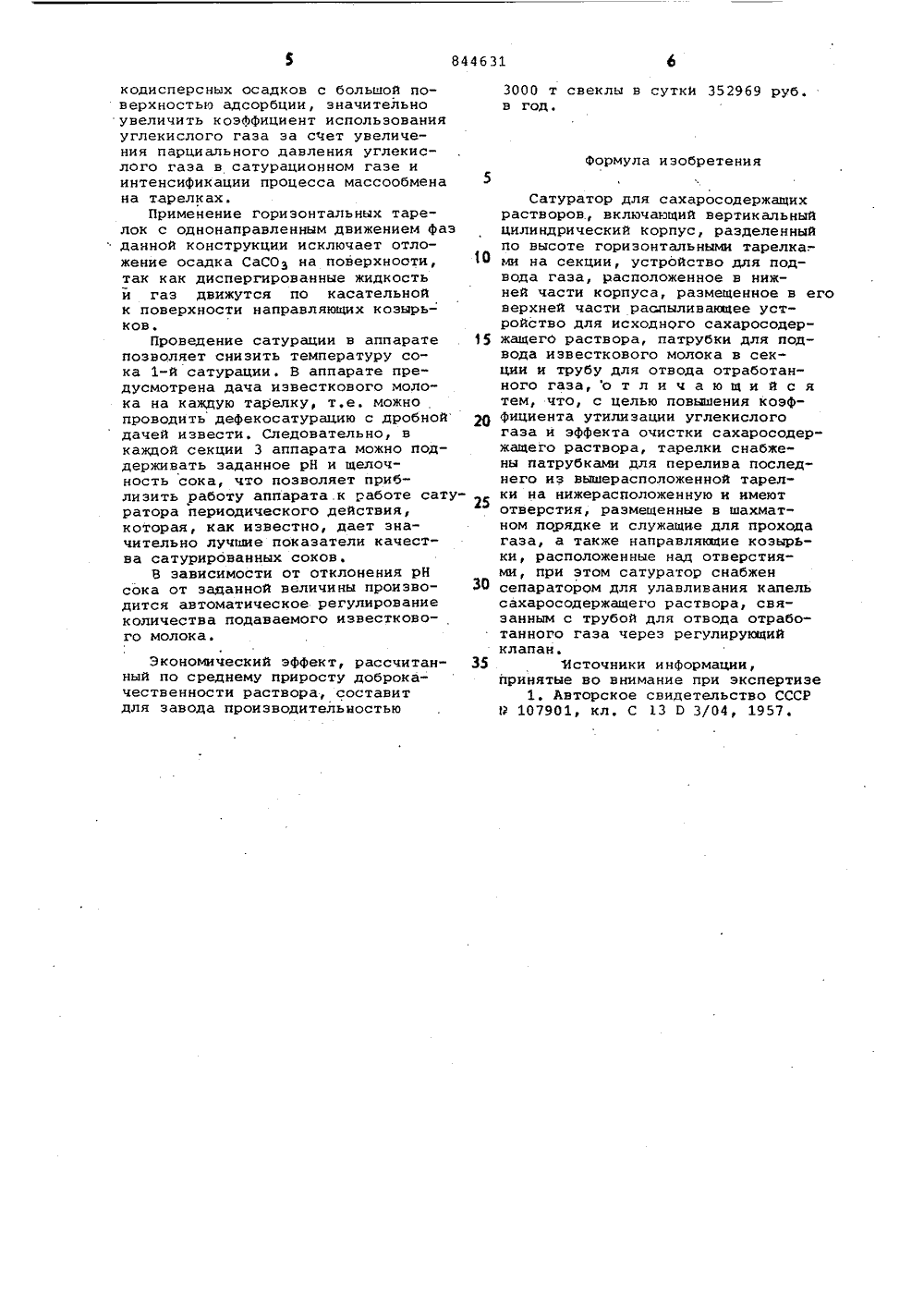

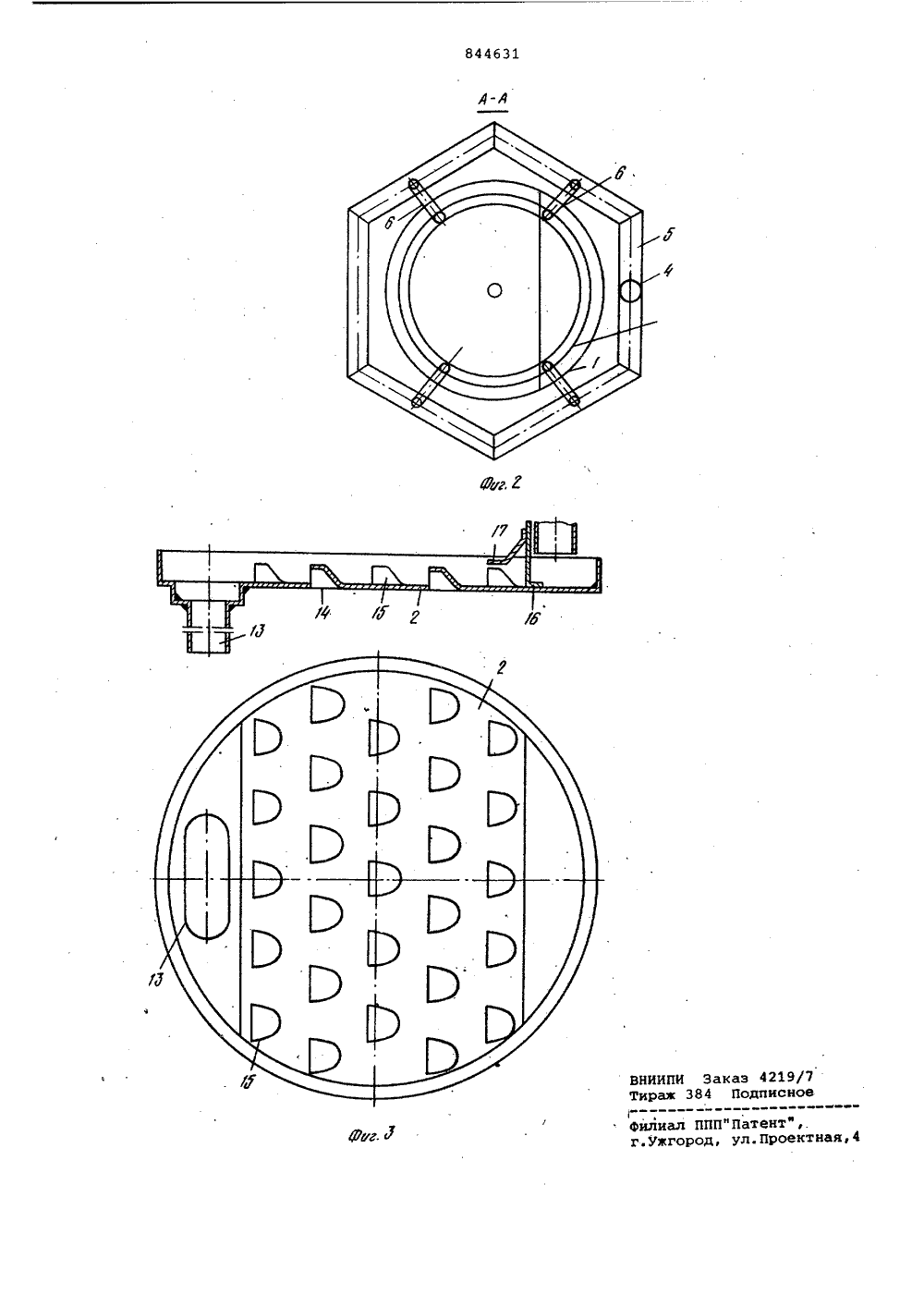

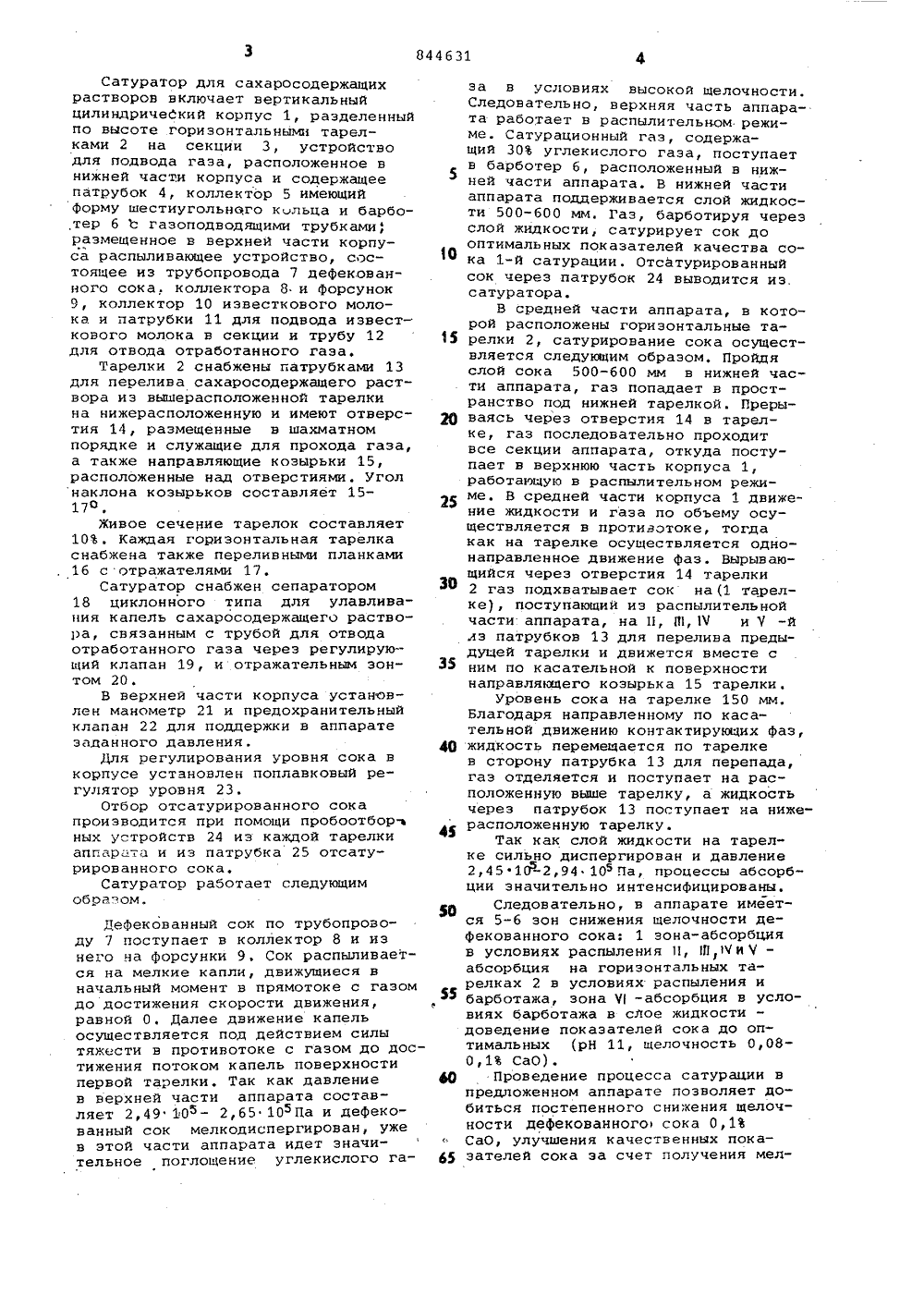

Союз Советских Социалистических Республик(23) Приоритет С 13 О 3/04 Государственный комитет СССР по дедам изобретений и открытий,(71) Заявитель Киевский технологический институт пищевой промышленности(54) САТУРАТОР ДЛЯ САХАРОСОДЕРИЩИХРАСТВОРОВ 1ФИзобретение относится.,к оборудованию пищевой промышленности и используется для обработки углекислым газом щелочных сахарных растворов и щелочных спирто-водных растворов глюкозы и фруктозы в производстве медицинской глюкозы и фруктозы из сахароэы.Известен сатуратор для сахаросодержащих растворов, включающий вер тикальный цилиндрический корпус, разделенный по высоте горизонтальными тарелками на секции, устройство для подвода газа, расположенное в нижней части корпуса, 15 размещенное в его верхней части распыливающее устройство для исходного сахаросодержащего раствора, патрубки для отвода отработанного газа 1, 20Однако конструкции аппаратов сложны, низкое парциальное давление углекислого газа в газовой фазе не позволяет значительно увеличить скорость абсорбции газа и коэффициент Ь его использования.Целью изобретения является повышение коэффициента утилизации углекислого газа и эффекта очистки сахаросодержащего раствора. 30 Для этого в предложенном сатураторе, включающем вертикальный цилиндри" ческий корпус, разделенный по высоте горизонтальными тарелками на секции, устройство для подвода газа, расположенное в нижней части корпуса, размещенное в его верхней части распыливанхцее.устройство для исходного сахаросодержащего раствора, патрубки для подвода известкового молока в секции и трубу для отвода отработанного газа, тарелки снабжены патрубками для перелива сахаросодержащего раствора иэ вышераспо-, ложенной тарелки на нижерасположенную и имеют отверстия, раэмещенные в шахматном порядке и служащие для прохода газа, а также направляющие козырьки, расположенные над отверстиями, Сатуратор снабжен сепаратором для улавливания капель сахаросодержащего раствора, связанным с трубой для отвода отработанного газа через регулирующий клапан. На фиг.1 схематично изображенвертикальный разрез сатуратора;на фиг.2 - разрез А-А фиг, 1 ифиг,3 - тарелка с патрубком дляперелива сахаросодержашего раствора.Сатуратор для сахаросодержащихрастворов включает вертикальныйцилиндричекий корпус 1, разделенныйпо высоте горизонтальными тарелками 2 на секции 3, устройстводля подвода газа, расположенное внижней части корпуса и содержащеепатрубок 4, коллектор 5 имеющийформу шестиугольного кольца и барботер б с газоподводящими трубкамифразмещенное в верхней части корпуса распыливающее устройство, состоящее из трубопровода 7 дефекованного сока, коллектора 8 и Форсунок9, коллектор 10 известкового молока. и патрубки 11 для подвода известкового молока н секции и трубу 12для отвода отработанного газа,Тарелки 2 снабжены патрубками 13для перелива сахаросодержащего раствора иэ вышерасположенной тарелкина нижерасположенную и имеют отверстия 14, размещенные в шахматномпорядке и служащие для прохода газа,а также направляющие козырьки 15,расположенные над отверстиями. Уголнаклона козырьков составляет 15170.Живое сечение тарелок составляет10. Каждая горизонтальная тарелкаснабжена также переливными планками16 с отражателями 17,Сатуратор снабжен сепаратором18 циклонного типа для улавливания капель сахаросодержащего раство 1 а, связанным с трубой для отводаотработанного газа через регулирующий клапан 19, и отражательным зонтом 20.В верхней части корпуса установлен манометр 21 и предохранительныйклапан 22 для поддержки в аппаратезаданного давления.Для регулирования уровня сока вкорпусе установлен поплавковый регулятор уровня 23.Отбор отсатурированного сокапроизводится при помощи пробоотборъных устройств 24 иэ каждой тарелкиаппарата и иэ патрубка 25 отсатурированного сока,Сатуратор работает следующимобразом.Дефекованный сок по трубопроводу 7 поступает н коллектор 8 и иэ него на форсунки 9, Сок распыливается на мелкие капли, движущиеся в начальный момент в прямотоке с газом до достижения скорости движения, равной О. Далее движение капель осуществляется под действием силы тяжести в противотоке с газом до достижения потоком капель поверхности первой тарелки, Так как давление в верхней части аппарата составляет 2,49 ЪОб - 2,65 10 бПа и дефекованный сок мелкодиспергирован, уже в этой части аппарата идет значительное поглощение углекислого гаэа н условиях высокой щелочности,Следовательно, верхняя часть аппарата работает в распылительном режиме. Сатурационный газ, содержащий 30 углекислого газа, поступаетв барботер б, расположенный в нижней части аппарата. В нижней частиаппарата поддерживается слой жидкости 500-600 мм. Гаэ, барботируя черезслой жидкости, сатурирует сок дооптимальных показателей качества сока 1-й сатурации. Отсатурированныйсок через патрубок 24 выводится из.сатуратора.В средней части аппарата, в которой расположены горизонтальные та 15 релки 2, сатуриронание сока осуществляется следующим образом, Пройдяслой сока 500-600 мм в нижней части аппарата, газ попадает в пространство под нижней тарелкой. Преры 20 ваясь через отверстия 14 в тарелке, гаэ последовательно проходитвсе секции аппарата, откуда поступает в верхнюю часть корпуса 1,работаюцую в распылительном режи 25 ме. В средней части корпуса 1 движение жидкости и газа по объему осуществляется в протинотоке, тогдакак на тарелке осуцествляется однонаправленное движение Фаз. Вырывающийся через отверстия 14 тарелкиЗо 2 газ подхватывает сок на(1 гарелке), поступающий из распылительнойчасти аппарата, на П, П 1,1 Ч и Ч -йлз патрубков 13 для перелива предыдущей тарелки и днижется вместе сним по касательной к поверхностинаправляющего козырька 15 тарелки,Уровень сока на тарелке 150 мм,Благодаря направленному по касательной движению контактирующих фаз, 40 жидкость перемещается по тарелкев сторону патрубка 13 для перепада,газ отделяется и поступает на расположенную выше тарелку, а жидкостьчерез патрубок 13 поступает на нижерасположенную тарелку.Так как слой жидкости на тарел"ке сильно диспергирован и давление2,451 У,94 10 Па, процессы абсорбции значительно интенсифицированы,ЭОСледовательно, в аппарате имеется 5-6 эон снижения щелочности дефеконанного сока: 1 эона-абсорбцияв условиях распыления 1,Чи Ч -абсорбция на горизонтальных тарелках 2 в условиях распыления и , 55 барботажа, зона Ч -абсорбция и условиях барботажа в слое жидкостидоведение показателей сока до оптимальных (рН 11, щелочность 0,080,1 СаО).Щ Проведение процесса сатурации впредложенном аппарате позволяет добиться постепенного снижения щелочности дефеконанного сока 0,1СаО, улучшения качественных пока эателей сока за счет получения мелкодисперсных осадков с большой поверхностью адсорбции, значительноувеличить коэффициент использованияуглекислого газа за сЧет увеличения парциального давления углекислого газа в сатурационном газе иинтенсификации процесса массообменана тарелках,Применение горизонтальных тарелок с однонаправленным движением фазданной конструкции исключает отложение осадка СаСОз на поверхности,так как диспергированные жидкостьй газ движутся по касательнойк поверхности направляющих козырьков.Проведение сатурации в аппаратепозволяет снизить температуру сока 1-й сатурации. В аппарате предусмотрена дача известкового молока на каждую тарелку, т.е, можнопроводить дефекосатурацию с дробнойдачей извести, Следовательно, вкаждой секции 3 аппарата можно поддерживать заданное рН и щелочность сока, что позволяет приблизить работу аппарата.к работе сатуратора периодического действия,которая, как известно, дает значительно лучшие показатели качества сатурированных соков,В зависимости от отклонения рНсока от заданной величины производится автоматическое регулированиеколичества подаваемого известкового молока.Экономический эффект, рассчитанный по среднему приросту доброкачественности раствора, составит для завода производительыостью 3000 т свеклы в сутки 352969 руб.в год,Формула изобретенияСатуратор для сахаросодержащихрастворов., включающий вертикальныйцилиндрический корпус, разделенныйпо высоте горизонтальными тарелка. -10 ми на секции, устройство для подвода газа, расположенное в нижней части корпуса, размещенное в еговерхней части распыливаквее устройство для исходного сахаросодер 15 жащего раствора, патрубки для подвода известкового молока в секции и трубу для отвода отработанного газа, о т л и ч а ю щ и й с ятем, что, с целью повышения коэфщ фициента утилизации углекислогогаза и эффекта очистки сахаросодер"жащего раствора, тарелки снабжены патрубками для перелива последнего из вышерасположенной тарелки на нижерас;оложенную и имеютотверстия, размещенные в шахматном порядке и служащие для проходагаза, а также направляющие козырьки, расположенные над отверстиями, при этом сатуратор снабженЗО сепаратором для улавливания капельсахаросодержащего раствора, связанным с трубой для отвода отработанного газа через регулирующийклапан,35 Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 107901, кл. С 13 0 3/04, 1957.
СмотретьЗаявка
2768236, 17.05.1979
КИЕВСКИЙ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТПИЩЕВОЙ ПРОМЫШЛЕННОСТИ
АРХИПОВИЧ НИКОЛАЙ АЛЕКСАНДРОВИЧ, ТАНАЩУК ЛЮДМИЛА ИВАНОВНА, КУХАРЬ НИКОЛАЙ СИДОРОВИЧ
МПК / Метки
МПК: C13D 3/04
Метки: сатуратор, сахаросодержащихрастворов
Опубликовано: 07.07.1981
