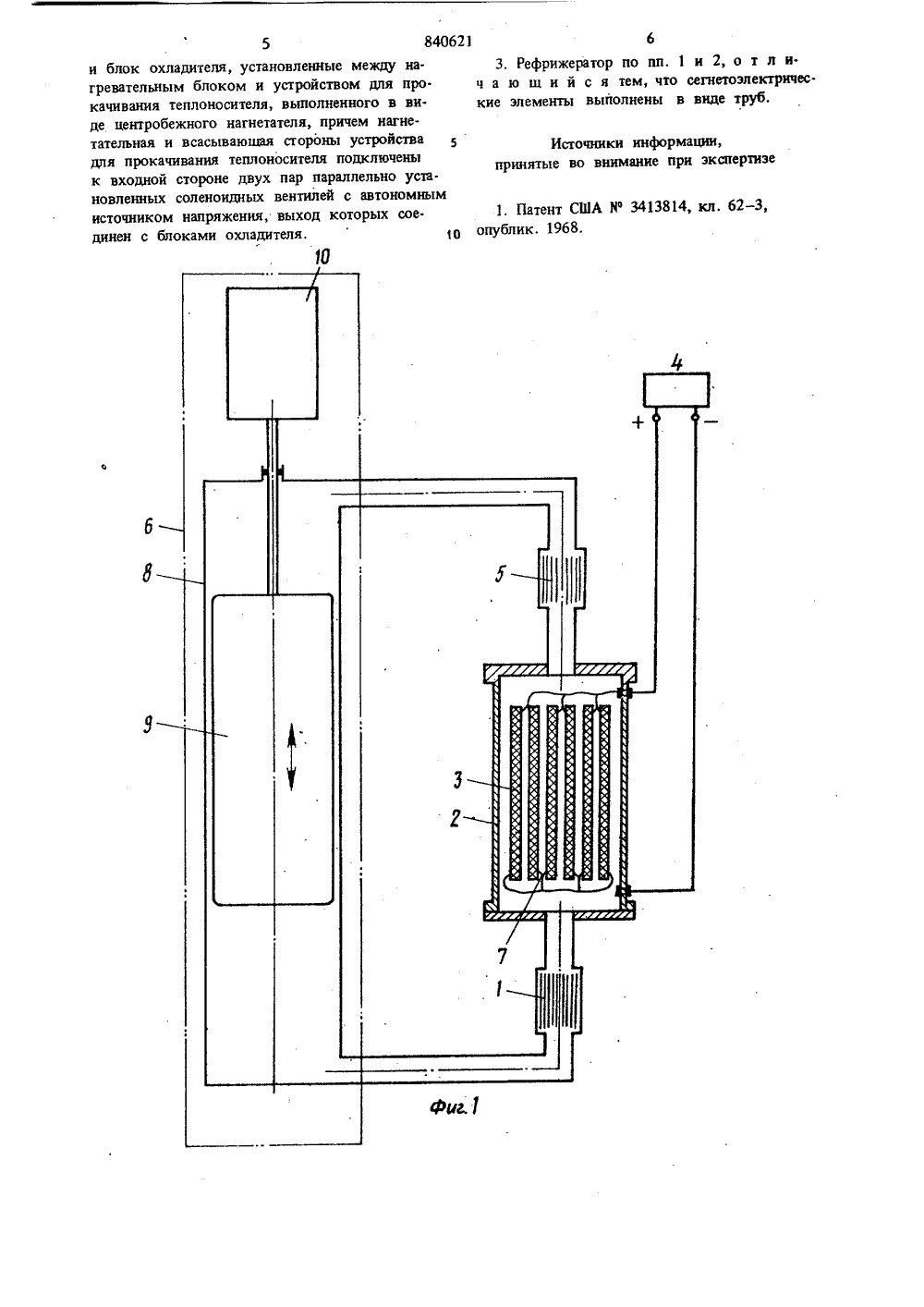

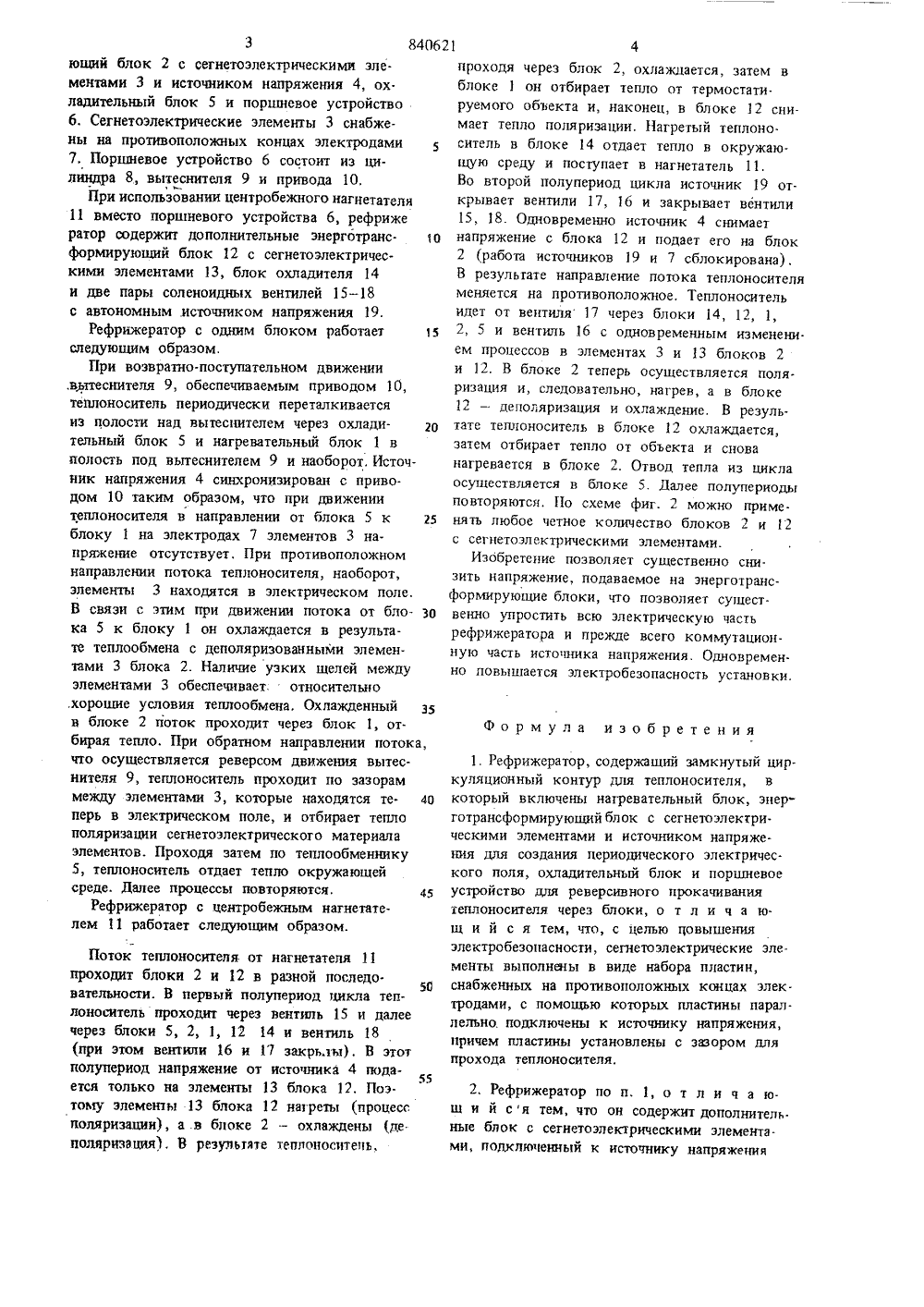

Рефрижератор

(51) М. Кл. Р 25 В 21/00 с присоединением заявки Рй -Государственный комитет(72) Авторы изобретения В, М. Бродянский, Ю, В. Синявский и Ю. В. Подметухов,(71) Заявитель Московский ордена Ленина энергетттческий институт(54) РЕФРИЖЕРАТОР Изобретение относится к холодильной технике, а именно к рефринйраторам с сегнетоэлектрическими элементами.Известен рефрижератор, содержащий замкнутый циркуляционный контур для теплоно 5 сителя, в который включены нагревательныи блок, энерготрансформируюший блок с сегнетоэлектрическими элементами и источником напряжения для создания периодического элек. трического поля, охладительный блок и поршневое устройство для реверсивного прокачива1 О ния теплоносителя через блоки,13.Недостатком известного рефрижератора является повышенная электроопасность.Цель изобретения - повышение электро 15 безопасности. Указанная цель достигается тем, что сеГнетоэлектрические элементы выполнены в виде набора пластин, снабженных на противоположных концах электродами, с помощью которых пластины параллельно подключены к источнику напряжения, причем пластины установлены с зазором для прохода теплоносителя Кроме того, при использовании центробеж. ного нагнетателя, рефрижератор содержит дополнительные блок с сегнетоэлектричоскими элементами, подключенный к источнику напряжения и блок охладителя, установленные между нагревательным блоком и устройством для прокачивания теплоносителя, выполненно. го в виде центробежного нагнетателя, причем нагнегательная и всасываюшая стороны устройства для прокачивания теплоносителя подключены к входной стороне двух пар параллельно установленных соленоидных вентилей с автономным источником напряжения, выход которых соединен с блоками охладителя, Сегнетоэлектрические элементы рефрижератора могут выполняться также в виде труб,На фиг. 1 представлена схема рефрижератора с одним блоком; на фиг 2 - то же, с двумя блоками; на фиг, 3 - конструкпия элементов блоков в виде пластин; настиг.4 -конструкция элементов блоков в виде труб.Рефрижератор с одним блоком содержит нагревательный блок 1, энерготрансформиру ющий блок 2 с сегнетоэлектрическими элементами 3 и источником напряжения 4, ох.ладительный блок 5 и поршневое устройствоб. Сегнетоэлектрические элементы 3 снабжены на противоположных концах электродами7. Поршневое устройство 6 состоит из цилиндра 8, вытеснителя 9 и привода 10,При использовании центробежного нагнетателя11 вместо поршневого устройства 6, рефрижератор содержит дополнительные энерготранс Оформирующий блок 12 с сегнетозлектрическими элементами 13, блок охладителя 14и две пары соленоидных вентилей 15 - 18с автономным источником напряжения 19.Рефрижератор с одним блоком работает 1 юследующим образом.При возвратно-поступательном движении.вьттеснителя 9, обеспечиваемым приводом 10,тейлоноситель периодически переталкиваетсяиз полости над вытеснителем через охладительный блок 5 и нагревательный блок 1 вполость под вытеснителем 9 и наоборот, Источник напряжения 4 синхронизирован с приводом 10 таким образом, что при движениитеплоносителя в направлении от блока 5 к 25блоку 1 на электродах 7 элементов 3 напряжение отсутствует, При противоположномнаправлении потока теплоносителя, наоборот,элементы 3 находятся в электрическом поле.В связи с этим при движении потока от бло- зока 5 к блоку 1 он охлаждается в результате теплообмена с деполяризованными элементами 3 блока 2. Наличие узких щелей междуэлементами 3 обеспечивает, относительно,хорошие условия теплообмена, Охлажденныйв блоке 2 поток проходит через блок 1, отбирая тепло. При обратном направлении потока,что осуществляется реверсом движения вытес.нителя 9, теплоноситель проходит по зазораммежду элементами 3, которые находятся те оперь в электрическом поле, и отбирает теплополяризации сегнетоэлектрического материалаэлементов. Проходя затем по теплообменнику5, теплоноситель отдает тепло окружающейсреде. Далее процессы повторяются,45Рефрижератор с центробежным нагнетателем 11 работает следующим образом. Поток теплоносителя от нагнетателя 11 проходит блоки 2 и 12 в разной носледо. вательности. В первый полупериод цикла теплоноситель проходит через вентиль 15 и далее через блоки 5, 2, 1, 12 14 и вентиль 18 (при этом вентили 16 и 17 закрьлы). В этот полупериод напряжение от источника 4 подается только на элементы 13 блока 12, Поэтому элементы 13 блока 12 нагреты (процесс поляризации), а .в блоке 2 - охлаждены де поляризация). В результяте теплоноситель, с сегнетоэлектрическими элементами.Изобретение позволяет существенно сни. зить напряжение, подаваемое на энерготрансформирующие блоки, что позволяет сугцественно упростить всю электрическую часть рефрижератора и прежде всего коммутационную часть источника напряжения. Одновремен. но повышается электробезопасность установки. изобретения Формула 1. Рефрижератор, содержащий замкнутый циркуляционный контур для теплоносителя, в который включены нагревательный блок, энерготрансформирующий блок с сегнетоэлектрическими элементами и источником напряжения для создания периодического электрического поля, охладительньй блок и поршневое устройство для реверсивного прокачнвания теплоносителя через блоки, о т л и ч а ю. щ и й с я тем, что, с целью повышения электробезопасности, сегнетоэлектрические элементы выполнены в виде набора пластин, снабженных на противоположных концах элек. тродами, с помощью которых пластины параллельно. подключены к источнику напряжения, причем пластины установлены с зазором для прохода теплоносителя. 2. Рефрижератор по п. 1, о т л и ч а ющ и й ся тем, что он содержит дополнитель. ные блок с сегнетоэлектрическими элемента. ми, подключенный к источнику напряжения 1 4проходя через блок 2, охлаждается, затем в блоке 1 он отбирает тепло от термостати. руемого объекта и, наконец, в блоке 12 снимает тепло поляризации. Нагретый теплоно. ситель в блоке 14 отдает тепло в окружающую среду и поступает в нагнетатель 11, Во второй полупериод цикла источник 19 открывает вентили 17, 16 и закрывает вентили 15, 18. Одновременно источник 4 снимает напряжение с блока 12 и подает его на блок 2 (работа источников 19 и 7 сблокирована). В результате направление потока теплоносителя меняется на противоположное. Теплоноситель идет от вентиля 17 через блоки 14, 12, 1, 2, 5 и вентиль 16 с одновременным изменени. ем процессов в элементах 3 и 13 блоков 2 и 12. В блоке 2 теперь осуществляется поля. ризация и, следовательно, нагрев, а в блоке 12 - деполяризация и охлаждение. В результате теллоноситель в блоке 1 2 охлаждается, затем отбирает тепло от объекта и снова нагревается в блоке 2. Отвод тепла из цикла осуществляется в блоке 5. Далее полупериоды повторяются. По схеме фиг. 2 можно применять любое четное количество блоков 2 и 12840621и блок охладнтеля, установленные между нагревательным блоком и устройством для прокачивания теплоносителя, выполненного в ви. де центробежного нагнетателя, причем нагнетательная и всасывающая стороны устройства для прокачивания теплоносителя подключены к входной стороне двух пар параллельно уста. иозленных соленоидных вентилей с автономным источником напряжения, выход которых сое. динен с блоками охладителя.МО 3. Рефрижератор по пп. 1 и 2, о т л ич а в щ и й с я тем, что сегнетоэлектрнческие элементы выполнены в виде труб.Источники информации,принятые во внимание при экспертиэе 1. Патент США Юф 3413814, кл. 62-3,опублик. 1968,840621 г.4 Корректо дактор А, Хн екмар Подписное Заказ 4740/58 Тираж 556дарственного комитета СССизобретений и открьггий, Ж - 35, гаущская наб., д 4 Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 ВНИИПИ Госу по делам 113035, Москва
