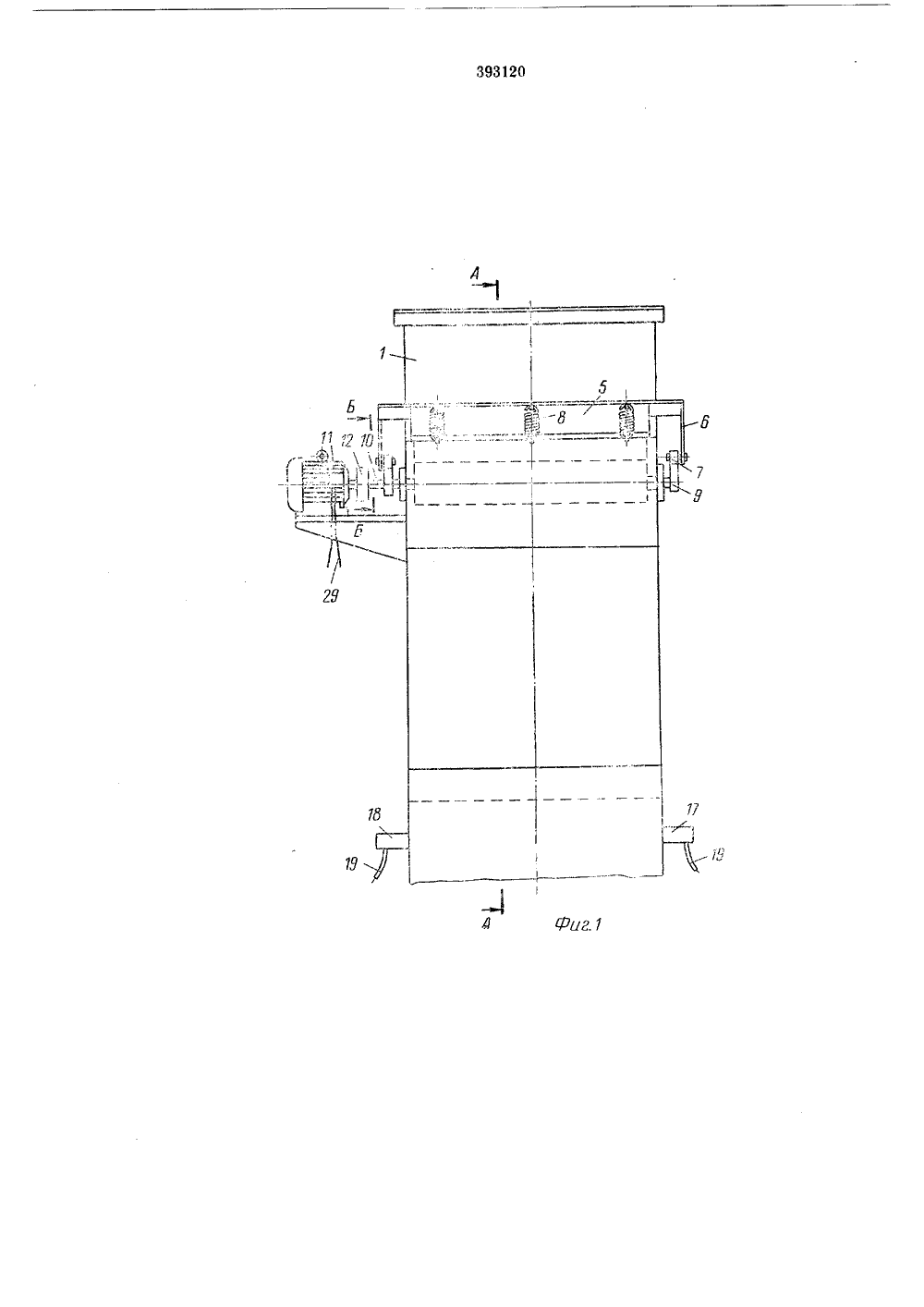

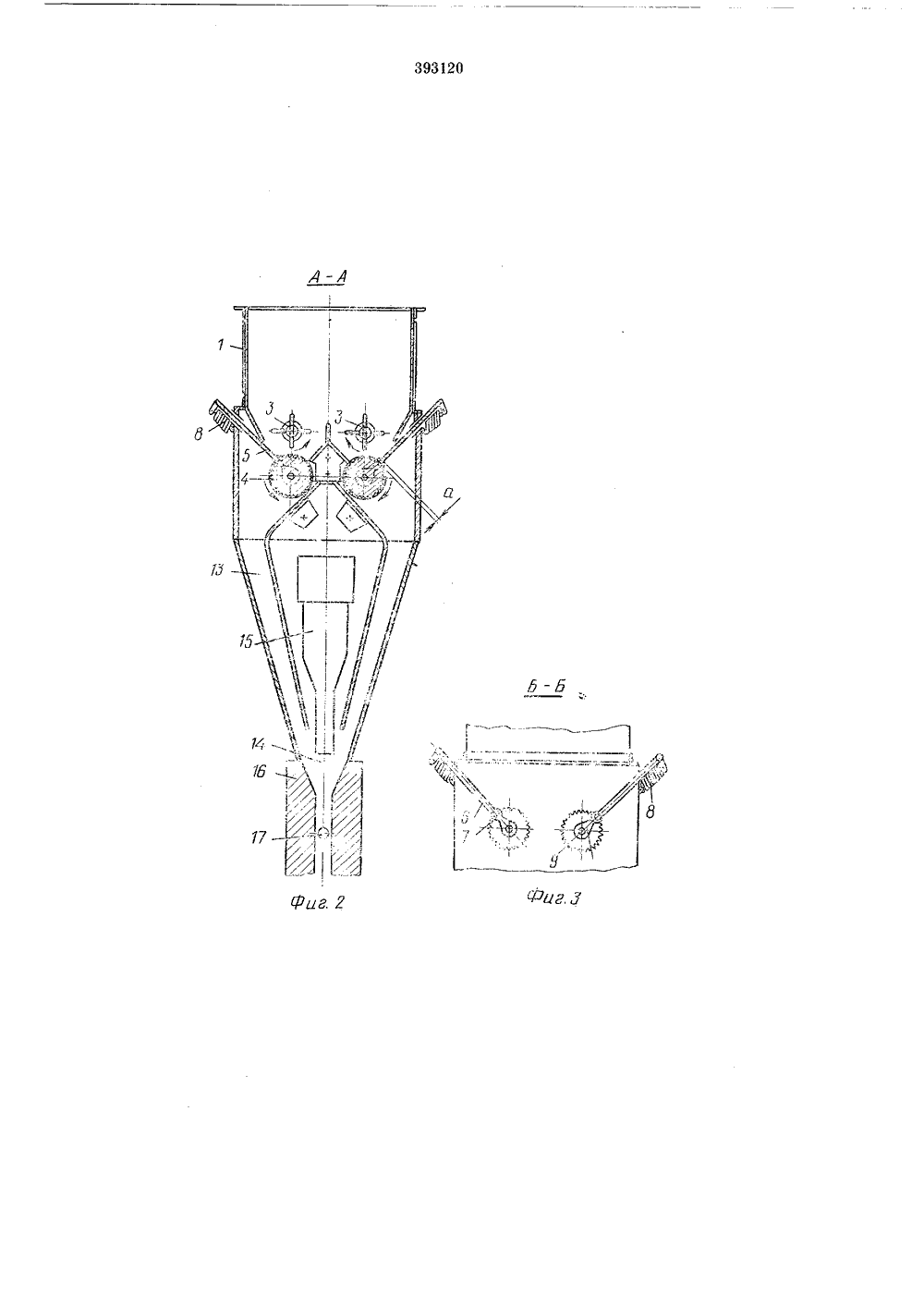

. Голубов и В аявител осковскии лесотехн ТРУЗИОННЫЙ ПРЕСС 2 Изобретение относится к деревообрабатывающей промышленности. Оно может быть использовано в производстве древеснострукечных плит экструзионным способом,Известны экструзионные прессы для изготовления дрсвеснострукечных плит, включающие обогреваемые плиты, пуансон и дозирующий механизм с ограничительными заслонками и рифлеными дозирующими валиками с приводом от электродвигатсля,Целью изобретения является обеспечение автоматической коррекции раооты дозирую- щего механизма в зависимости от степени уплотнения стружечно-клеевой массы,Это достигается тем, что между плитами пресса установлены контактирующие с уплотняемой массой ультразвуковые датчики, соединенные через тиристорный выпрямитель с питанием электродвигателя, вращающего дозирующие валики, Для повышения точности работы дозирующего механизма,к ограничительным заслонка,м прикреплены толкатели с роликами, которые через прукипы контактируют с кулачком, укрепленным соосно с валиком.На фпг. 1 изображен описываемый экструзионный пресс, общий вид; на фиг. 2 и 3 - разрезы по А-А и Б-Б на фпг. 1; на фиг. 4 - принципиальная схема работы экструзионного пресса в аксонометрии. Экструзионный пресс имеет дозирующиймеханизм, который состоит из загрузочнойворонки 1 для загрузки струкечно-клеевойсмеси 2. В воронке установлены рыхлитель 5 ныеи дозирующие 4 валики с продольными пазами. Под углом к ним установленыдозирующие заслонки 5, прикрепленные ктолкателям б с роликами 7, которые прукипами 8 прижимаются к кулачкам 9, жестко10 посаженным на валы 10 дозирующих валиков,вращаемых электродвигателем постоянноготока 11.Противоположное вращение дозирующихваликов, показанное на фиг, 4 стрелками,15 осуществляется при помощи зубчатой передачи 12.Стружечно-клеевая смесь по течкам 18, попадает в приемную камеру 14 экструзионногопресса и пуансоном 15 запрессовывается ме 1(20 ду плитами 1 б пресса, В зоне уплотнения доинтенсивного нагрева установлены пьезо-электрические датчики 17 и 18, из (оторых первый - излучатель ультразвуковых импульсов,а второй - приемник. Датчики кабелями 1925 подключены к схеме их возбуждения и приема.В эту схему входят задающий генератор5 10 15 20 25 30 35 40 45 50 3Схема питается через разъем 25. Она кабелями 26 подключена и управляемому тиристорному выпрямителю 27, двухтактно выпрямляющему однофазный переменный ток,подаваемый кабелями 28, в постоянный ток,питающий по проводам 29 электродвигатель11. Зазор между дозирующими валиками 4 идозирующими заслонками 5 обозначен буквой а.Экструзионный пресс работает следующимобразом,Находящаяся в загрузочной воронке 1стружечно-клеевая смесь, взрыхляемая рыхлительными валиками 3, опирается на дозирующие валики и дозирующие заслонки, Зазор а ограничивает толщину слоя подаваемой в пресс стружечно-клеевой смеси. От величины этого зазора и скорости вращения дозирующих валиков зависит количество стружечно-клеевой смеси, подаваемой в приемнуюкамеру 14 на каждый ход пуансона 15.Уплотненная стружечно-клеевая смесь в зоне уплотнения прозвучивается короткими ультразвуковыми импульсами по ширине плитыпри помощи излучателя и приемника ультразвуковых колебаний.Схема возбуждения и приема ультразвуковых импульсов в стружечпо-клеевой смеси одновременно служит схемой, управляющейскоростью вращения дозирующих валиков 4.Импульсы, вырабатываемые задающим генератором (синхронизатором) 20, используютсядля двух целей. С одной стороны они запускают блок задержки 21 и открывают управляемые кремниевые диоды (тиристоры) управляемого выпрямителя 27, С другой стороны эти импульсы запускают генератор импульсов 22, которые, проходя через блок задержки импульсов 23, возбуждают пьезоэлемент излучателя, посылающий в стружсчпоклеевую смесь короткие ультразвуковыс импульсы с частотой следования 100 импульсовв секунду. Пройдя через стружечно-клеевуюсмесь, эти импульсы возбуждают пьезо-электрический датчик 18, электрические импульсы которого, усиленные усилителем 24, закрывают тиристоры управляемого выпрямителя 27.При увеличении степени уплотнения резкоуменьшается время распространения импульса, что вызывает уменьшение угла открытийтиристоров и падение амплитуды постоянного тока. Это уменьшает число оборотов в единицу времени электродвигателя 11, что замедляет вращение дозирующих валиков 4 и уменьшает суммарную продолжительность открытия максимального зазора а за,счет уменьшения числа ходов в единицу времени толкателей 6.Все это резко уменьшает количество подаваемой в приемную камеру 14 стружечноклеевой смеси, Благодаря этим мероприятиям достигается большая чувствительность схемы и процесс уплотнения - дозирование стружечно-клеевой смеси охватывается очень чувствительной обратной связью.При снижении степени уплотнения стружечно-клеевой смеси, схема работает в противоположном направлении, т, е. поскольку увеличивается время распространения ультразвукового импульса, то увеличиваются угол открытия тиристоров, амплитуда напряжения постоянного тока, скорость вращения электродвигателя 11, число оборотов в единицу времени дозировочц валиков и суммарная продолжительность открытия,в единицу времени максимального зазора. Все это вызывает резкое увеличение количества стружечно-клеевой смеси, подаваемой в приемную камеру 14 экструзионного пресса. Предмет изобретения 1. Экструзионный пресс для изготовления древесностружечных плит, включающий обогреваемые плиты, пуансон и дозирующий мехавиэм с ограничительными заслонками и рифленными дозирующими валиками с приводом от электродвигателя, отличающиися тем, что, с целью автоматической коррекции работы дозирующего механизма в зависимости от степени уплотнения стружечно-клеевой массы, мюкду плитами пресса установлены копталирующие с уплотпяемой маосой ультразвуковые датчики, соединенные с питанием электродвигателя через тиристорные выпрямители, изменяющие скорость вращения последнего.2. Пресс по п. 1, отличающийся тем, что, с целью повышения точности работы дозирую щего механизма, к ограничительным заслон. кам прикреплены толкателп с роликами, ко. торые через пружины контактируют с кулачками, укрепленными соосно с валиками.акто Заказ 3452/8 Тираж 678Совета Министрооткрытийнабд. 4/5 ИИП Типография, пр, Сапунова, 2 Изд.973 Государственного комитета по делам изобретений Москва, Ж, Раушская
