Исполнительное устройство к автоматам для отпуска различных, по выбору покупателя, напитков с дозированием и без дозирования их

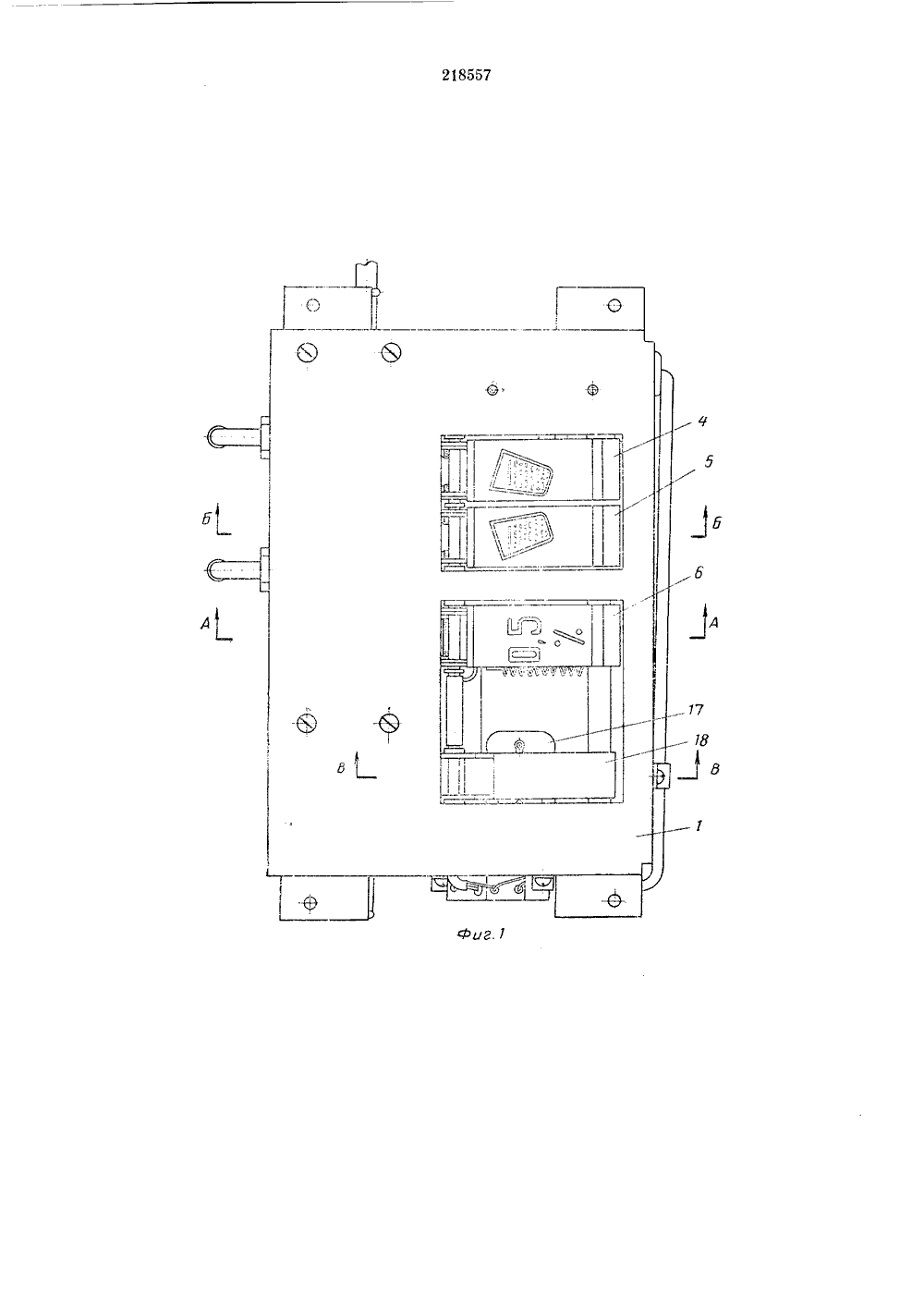

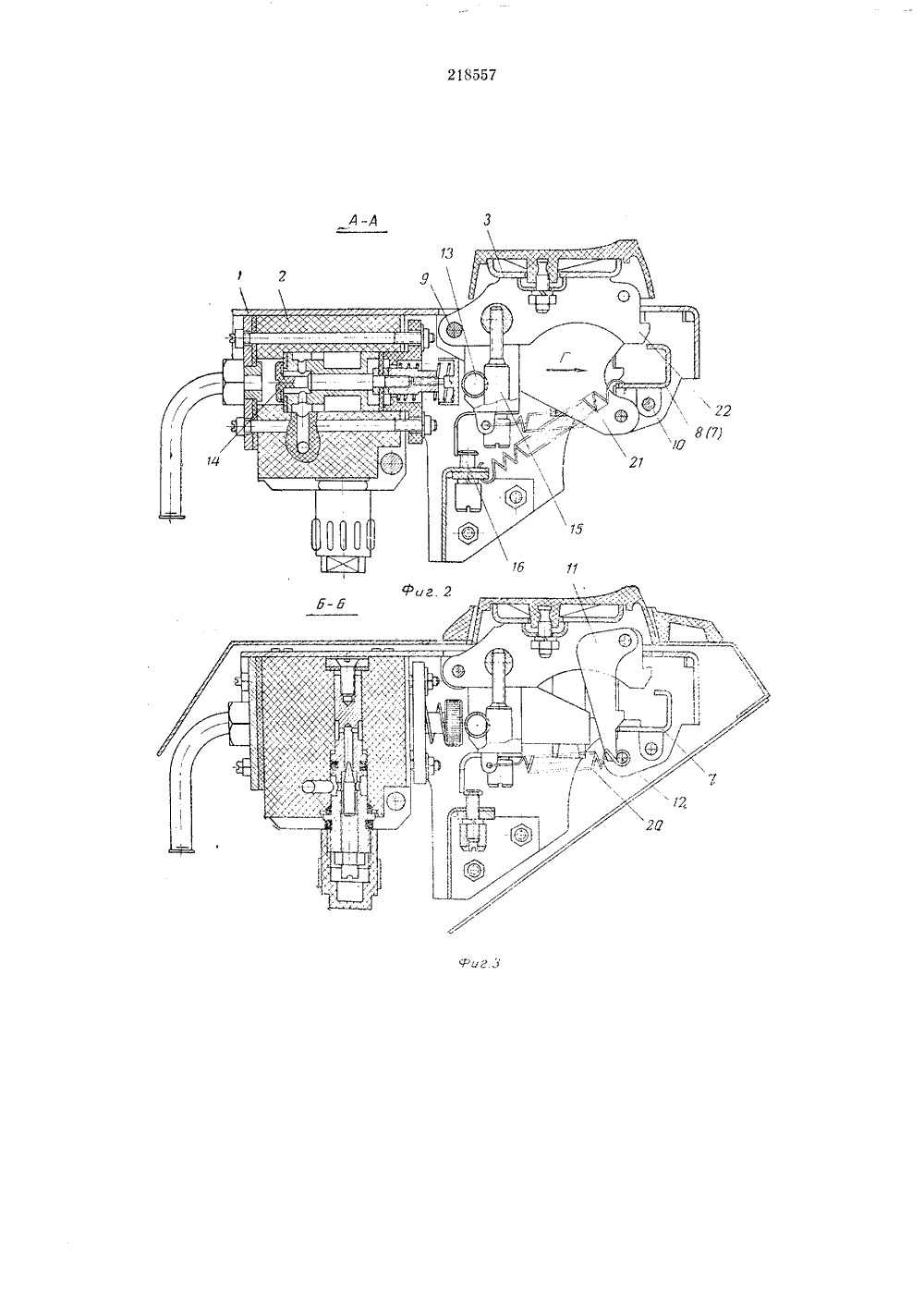

238557 Оп ИСАН И ИЗОБРЕТЕН И К АВТОРСКОМУ СВИДЕТЕЛЬСТВ Союз Советскив Социалистическиз Республикриоритет Комитет по делам зобретений и открытийОпубл 7.Ч,1968, Бюллетеньов ри Совете Министро СССР. Малев, Р. Г,Д. Филиппов, Реровский заво оргового машинострое аявитель ИСПОЛНИТЕЛЬНОЕ УСТРОЙСТВО К АВТОМАТАМДЛЯ ОТПУСКА РАЗЛИЧНЫХ, ПО ВЫБОРУ ПОКУПАТЕЛЯ,НАПИТКОВ С ДОЗИРОВАНИЕМ И БЕЗ ДОЗИРОВАНИЯ ИХ Известны исполнительные устройства к автоматам для отпуска различных, по выбору покупателя, напитков как с дозированием, так и без дозирования их.Эти устройства содержат систему клапанов, управляемых клавишным механизмом с приспособлением для фиксации клавиш выдачи напитков, отпускаемых дозами.Цель изооретения - обеспечить независимое фиксирование клавиш и совместное их расфиксирование, Для этого в предлагаемом исполнительном устройстве приспособление для фиксации выполнено в виде составной гребенки, образованной рядом размещенных на общей оси подпружиненных П-образных защслок, каждая из которых входит в зацепление с зубом, образованным на соответствующей ей клавише, и имеет с одной стороны выступ, перекрывающий соседнюю защелку; а крайняя защелка имеет толкатель для поворота составной гребенки.Кроме того, в предлагаемом исполнительном устройстве каждая из клавиш выдачи напитков без дозирования снабжена шарнирно прикрепленной к ней собачкой с зубом, служащей для расфиксирования приспособления при отпускании этой клавиши. Под клавишей установлена направляющая для собачки, а контактирующая с направляющсй поверхность собачки имеет форму копира,Каждую клавишу следует снабдить эксцентриком для регулирования ее свободного хода и винтом для регулирования ее положения относительно горизонтальной плоскости.5 На фиг. 1 схематически изображено предлагаемое устройство, вид сверху; на фиг. 2 - разрез по А - А на фиг. 1; на фиг. 3 - разрез по Б - Б на фиг. 1; на фиг. 4 - разрез по В - В на фиг. 1; на фиг. 5 - вид Г на фпг. 2, 10 Устройство представляет собой плиту 1, накоторой смонтированы клапанный блок 2, основания клавиш 8, клавиша 4 для отпуска напитка дозами (газированной воды), клавиша 5 для отпуска напитка без дозирования 15 (охлажденной воды), клавиша б для подачисолевого раствора и приспособление для фиксации клавиш, состоящее из двух П-образных защелок 7 и 8.Все клавиши при нажатии на них могут по ворачиваться вокруг общей оси 9, а защелки7 и 8 качаются относительно общей оси 10.Клавиша б (см. фиг. 3) снабжена собачкой 11 расфиксации, шарнирно соединенной с основанием клавиши 3. Для обеспечения нормаль ного зацепления собачки 11 с защелкой 7 подклавишей установлена направляющая 12, а контактирующая с этой направляющей поверхность собачки П имеет форму копира.В основания клавиш 3 вмонтированы толка тели 18 (см. фиг. 2), открывающие клапаны14 пропуска воды. Толкатель 13 клавиши 6 открывает один клапан 14, подготавливающий пропуск воды в солерастворитсль. Толкатели И клавиш 4 и 5 открываот сразу по два клапана 14 (клапан отпуска того или другого напитка и общий разрешающий клапан отпуска солевого раствора),Положение клавиши относительно горизонтальной плоскости можно регулировать винтом 15 (см, фиг. 2), а свободный ход клавиши - эксцентриком 16. Для автоматического расфиксированця клавиш 4 и б по окончании цикла выдачи напитка с солью (отпускаемого дозами) служит электромагнит 17, якорем которого поворачивается рычаг 18 (см. фиг. 4). Одновременно, посредством рычага 18 эксцентриком 19 регулируется полокение защелок 7 и 8,Возврат клавиш в исходное положение осуществляется пружинами 20 (см, фиг. 3), а защелок 7 и 8 - пружинами 21,Работа предлагаемого устройства заключается в следующем.Для получения порции напитка нажимают клавишу 4 (см. фиг. 5), при этом выступ 22 основания клавиши 8 отжимает своим скосом защелку 8 и заскакивает под ее верхнюю полку, фиксируясь в нажатом положении, Одновременно толкатель 18 открывает клапан выдачи 14. По окончании выдачи дозы электросигнал от автосатуратора автомата поступает на электромагнит 17, якорь которого, втягиваясь, поворачивает рычаг 18. Последний своим скосом отжимает защелку 7, которая в свою очередь поворачивает лапкой 23 защелку 8. В результате клавиша 4 освобождается и возвращается под действием пружины 20 в исходное положение, а клапан 14 закрывается.Для получения порции напитка с солевым раствором предварительно нажимают клавишу 6, которая фиксируется, как описано выше, защелкой 7, а затем нажимают клавишу 4. При этом в результате наличия двух односторонне связанных между собой защелок 7 и 8 во время нажатия на клавишу 4 клавиша б остается зафиксированной. Расфиксирование клавиш после отпуска порции производится электромагнитом, как описано выше.Для получения напитка, доза которого не регламентируется, клавиша 5, открывающая5 10 15 50 20 25 ЗО 35 40 45 к,дпап, удерживается В нал(атом состоянии потребителем в течение желаемого времени. Прц этом оца це фиксируется.Если предварительно нажата клавиша б выдачи солевого раствора, она фиксируется в нажатом положении. Затем при нажиме на клавишу 5, укрепленная на ее основании собачка 11 (см. фиг. 3) перемещается вниз и своим зубом заскакивает за нижнюю полку защелки 7. После отпускания клавиш 5, она, возвращаясь под действием пружины 20 в исходцос положсние, зубом собачки 11 поворачнваст защелку 7, освобождая при этом клавишу б. Предмст изобретения 1. Исполнительное устройство к автоматам для отпуска разлц шых, по выбору покупателя, напитков с дозированием и без дозировация их, содержащее систему клапанов, управляемых клавишным механизмом с приспособлением для фиксации клавиш выдачи напитков, отпускаемых дозами, отличающееся тем, что, с целью обеспечения независимого фиксирования клавиш и совместного их расфиксировапия, приспособление для фиксации выполнено в виде составной гребенки, образованной рядом сидящих на общей оси подпружиненных П-образных защелок, каждая из которых входит в зацепление с зубом, образованным па соответствующей ей клавише, и имеет с одной стороны выступ, перекрывающий соседшою защелку, а крайняя защелка снабжена толкателем, предназначенным для поворота составной гребенки, при этом каждая цз клавиш выдачи напитков без дозирования снабжена шарнирно прикрепленной к цей собачкой с зубом, служащей для расфиксирования приспособления при отпускании этой клавиши, под клавишей установлена направляющая для собачки, а контактирующая с направляющей поверхность последней имеет форму копира,2. Устройство по п, 1, отличающееся тем, что каждая клавиша снабжена двумя регулцровочными приспособлениями - эксцентрикомм для регулирования ее свободного хода и винтом для регулирования се положения относительно горизонтальной плоскости.218557 Составитель М. Андрееваедактор В. й. Торопова Текред Л. Я, Левина Корректор А. Босняцкая пография, пр. Сапуно Заказ 261410 Тираж 530 Ц 1-1 И 11 ПИ Комп 1 ета по делам изобретений и отк Москва, Центр, пр. Се
