Центробежный сепаратор для очистки и сортирования зерновых материалов

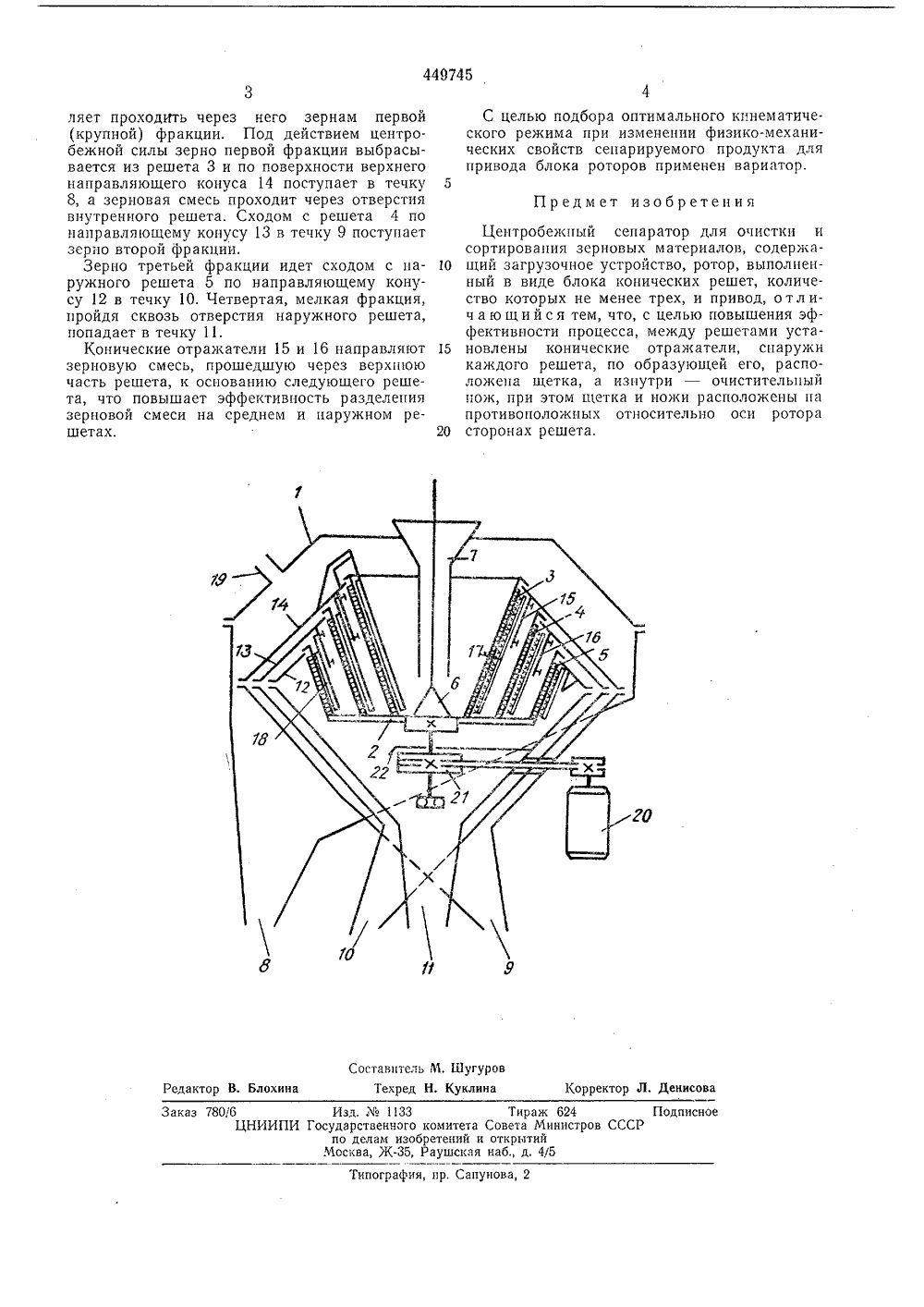

(51) М. Кл. В 07 Ь киприсое инением Государственный комитет Совета й 1 инистров СССР по делам изобретенийи открытий(72) Авторы изобретения Н, Е, Авдеев, Н. А. Архангельский и А, С. Лубянецкий Воронежский технологический институт(71) Заявитель 54) ЦЕНТРОБЕЖНЫЙ СЕПАРАТОР ДЛЯ ОЧИСТ И СОРТИРОВАНИЯ ЗЕРНОВЫХ МАТЕРИАЛОИзобретение относится к зерноочистительным машинам и предназначено для очистки и сортирования зерновых материалов ца несколько фракций.Известен центробежный сепаратор для очи стки и сортировация зерновых материалов, содержащий загрузочное устройство, ротор, выполненный в виде блока конических решет, количество которых це менее трех, и привод,С целью повышения эффективности процес са разделения в предлагаемом сепараторе между решетами установлены конические отражатели, снаружи каждого решета, по образующей его, расположена щетка, а изнутри - очистительный цож, при этом щетка и нож 15 расположены па противоположных относительно оси ротора сторонах решета.На чертеже изображен предлагаемый сепаратор.Центробежный сепаратор состоит из кожу ха 1 внутри которого расположен ротор, состоящий из диска 2 с тремя коническими решетами 3, 4 и 5 и распределительного конуса 6, Соосцо с валом ротора установлено питающее устройство-труба 7, закрепленное 25 верхней частью в кожухе, В нижней части сепаратора размещены бункеры с течками 8 - 11, соответственно для первой, второй, третьей и четвертой фракций. В боковых стенках бункеров выполнено окно для привода ротора, а к их верхним кромкам крепятся направляющие конусы 12, 13 и 14, Между решетами установлены конические отражатели 15 и 16, прикрепленные к направляющим конусам,Для очистки решет от застрявших частиц материала снаружи каждого решета, по образующей его, расположена щетка 17. Равномерность и .степень прилегация щеток к решетам регулируется. Изнутри решет, на их противоположных относительно оси ротора сторонах, расположены очистительные ножи 18, которые служат для перемещения задержавшихся частиц, Зазор между ножами и решетами устанавливается с учетом сепарируемого материала.Внутреннее пространство сепаратора посредством патрубка 19 сообщается с циклоном.Ротор приводится во вращение от электродвигателя 20 через вариатор 21, над которым установлен щиток 22 для защиты привода от засорения.Пуск центробежного сепаратора происходит на холостом ходу. Зерновой материал поступает по трубе 7 и поверхности распределительного конуса 6 к основанию внутреннего решета 3, диаметр отверстий которого не позво449745 Составитель М, Ыугуров Техред Н, Куклина ктор В. Блохин ректор Л. Денис Изд. И 133осударственного компо делам изобретМосква, Ж, Рау Тираж 62тета Совета Минисний и открытийскзя наб д. 4/5 Заказ 780/бЦНИИП ПодписноСССР нпография, пр. Сапунова ляет проходить через него зернам первой (крупной) фракции. Под действием центробежной силы зерно первой фракции выбрасывается из решета 3 и по поверхности верхнего направляющего конуса 14 поступает в течку 8, а зерновая смесь проходит через отверстия внутренного решета. Сходом с решета 4 по направляющему конусу 13 в течку 9 поступает зерно второй фракции.Зерно третьей фракции идет сходом с наружного решета 5 по направляющему конусу 12 в течку 10. Четвертая, мелкая фракция, пройдя сквозь отверстия наружного решета, попадает в течку 11.Конические отражатели 15 и 1 б направляют зерновую смесь, прошедшую через верхнюю часть решета, к основанию следующего решета, что повышает эффективность разделения зерновой смеси на среднем и наружном решетах. С целью подбора оптимального кинематического режима при изменении физико-механических свойств сепарируемого продукта для привода блока роторов применен вариатор.5 Предмет изобретения Центробежный сепаратор для очистки нсортирования зерновых материалов, содержа щий загрузочное устройство, ротор, выполненный в виде блока конических решет, количество которых не менее трех, и привод, отл ич а ю щи й с я тем, что, с целью повышения эффективности процесса, между решетами уста новлены конические отражатели, снаружикаждого решета, по образующей его, расположена щетка, а изнутри - очистительный пож, при этом щетка и ножи расположены па противоположных относительно оси ротора 20 сторонах решета,
