Башня градирни и способ ее возведения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

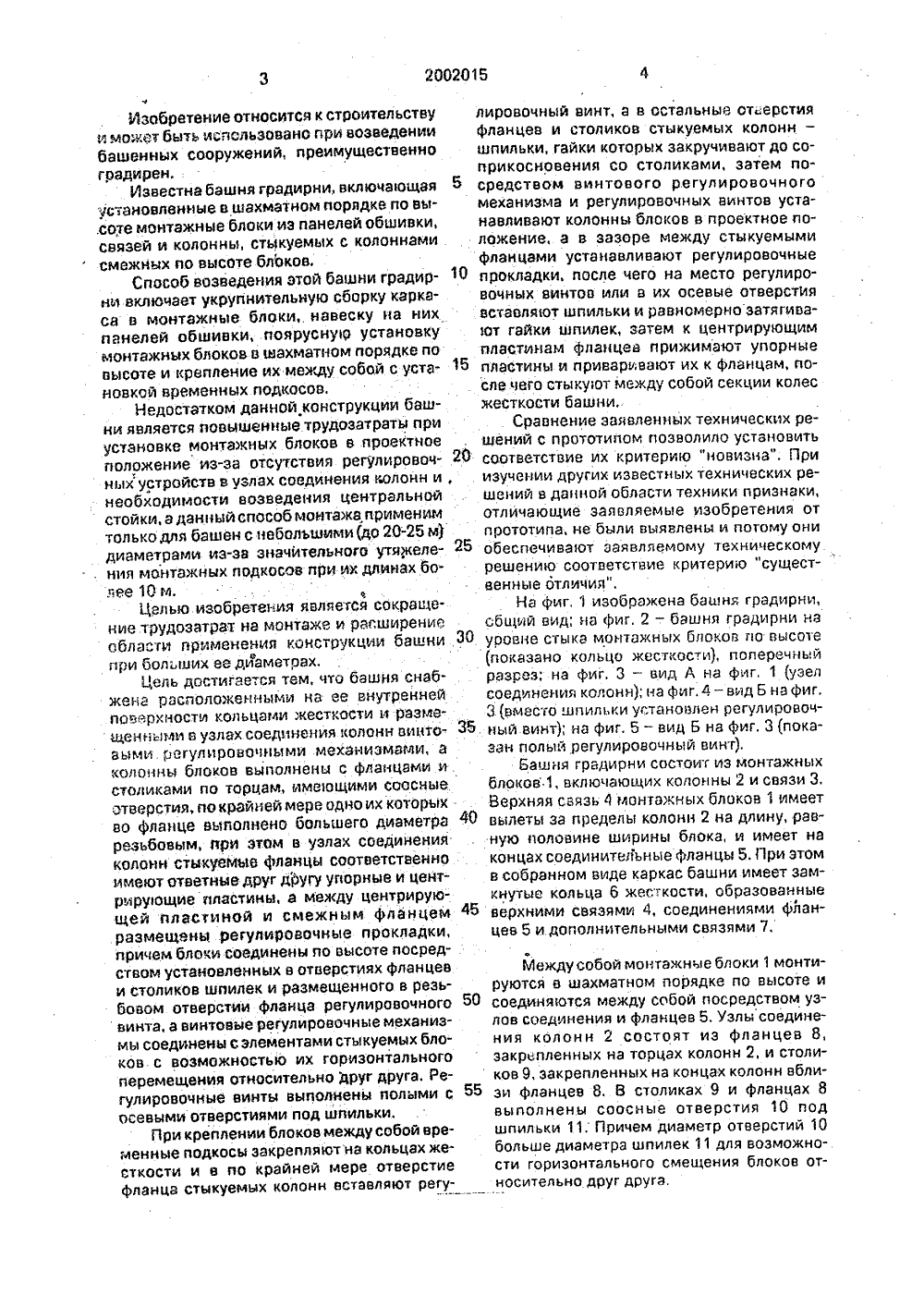

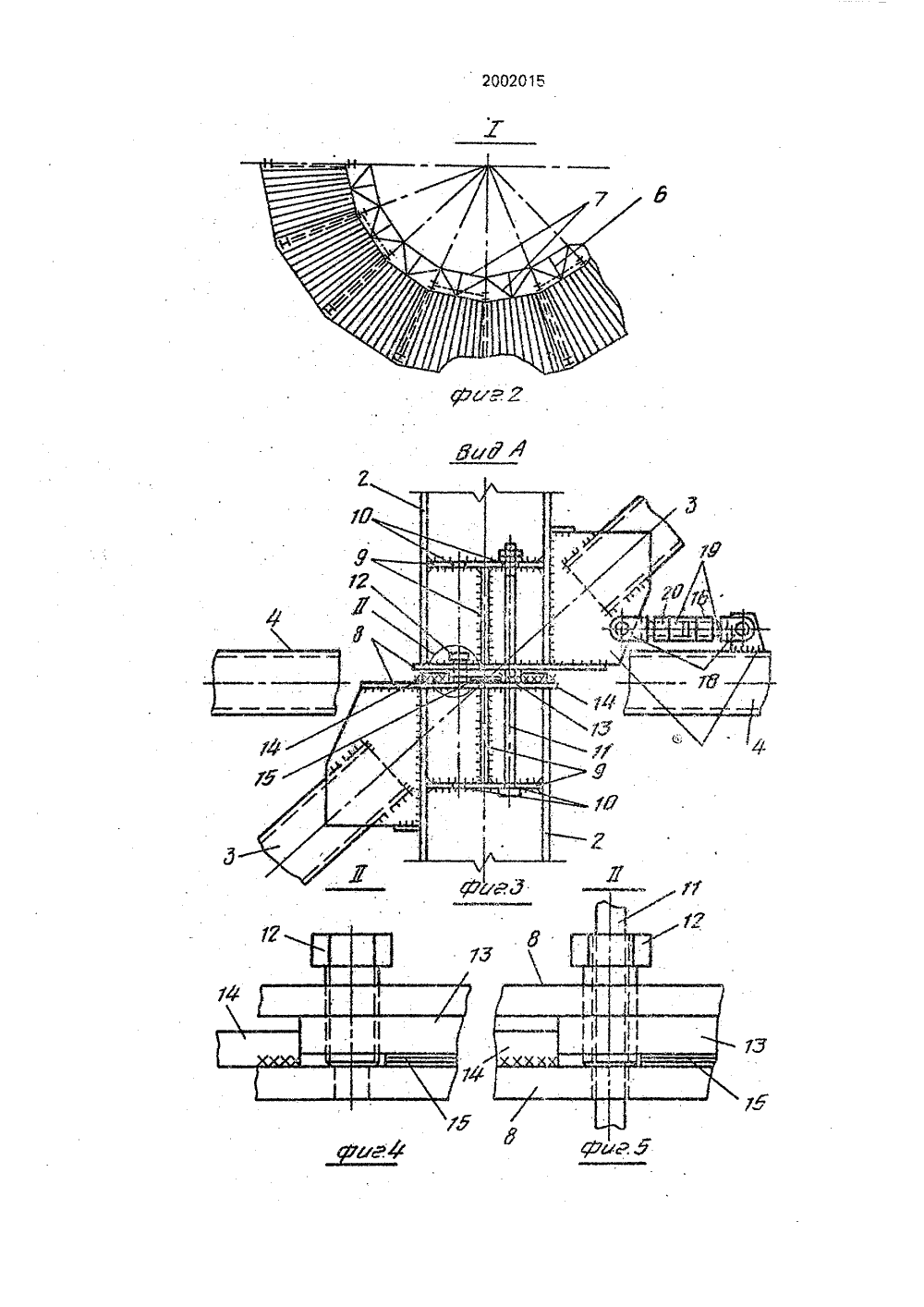

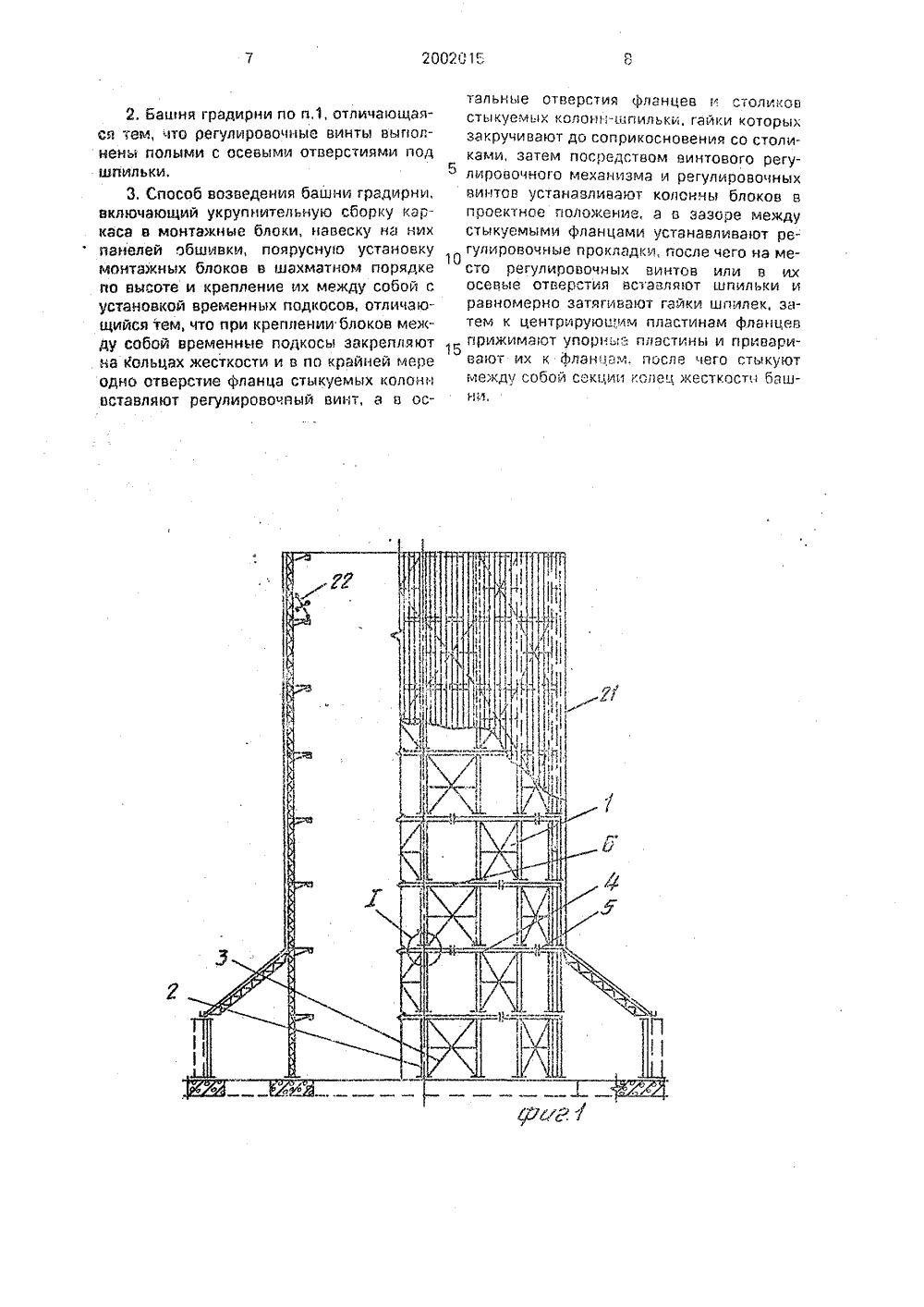

(54) бАШНИ ГРАДИРНИ И СПОСОБ ЕЕ ВОЗВЕДЕНИЯ(57) Использование: строительство башенных градирен, Сущность изобретения: башня выполнена измонтажных блоков, колонны которых стыкуются повысоте, В стыковочных узлах по торцам колонн выполнены фланцы и столики с соосными отверстиями.В последних размещены шпильки и регулировочный винт, Стыкуемые фланцы имеют ответные другдругу упорные и центрирующие пластины, а междуцентрирующей пластиной и смежными фланцем Комитет Российской Федераци по патентам и товарным знака(5 Ц Б Е 04 Н 5 ДЗ размещены регулировочные прокладки, В узлах соединения колонн установлены винтовые регупировочные механизмы, обеспечивающие возможность горизонтального перемещения стыкуемых блоков относительно друг друга. При возведении башни градирни производят укрупнительную сборку каркаса в монтажные блоки и пояруснуо их установку, При креплении блоков между собой в по крайней мере одно отверстие фланца стыкуемых колонн вставляют регулировочный винт, а в остальные отверстия фланцев и столиков - шпильки и посредством винтового регулировочного механизма и регулировочных винтов устанавливают колонны блоков в проектное положение. В зазоре между фланцами размеща 1 от регулировочные прокладки. Затем вместо регулировочных винтов или в их осевые отверстия вставляют шпильки и равномерно затягивают их гайки. После этого прижимают к центрирующим пластинам упорные пластины и приваривают их к фланцам, затем стыкуют секции колец жесткостибашни. 2 с и 1 зл.ф-лы,5 ил,Изобретение относится к строительствуи может быть использовано при возведениибашенных сооружений, преимущественногоадирен.Известна башня градирни, включающая 5установленные в шахматном порядке по вы.соте монтзжные блоки из панелей обшивки,связей и колонны, стыкуемых с колоннамисмежных по высоте блоков,Способ возведения атой башни градир Они включает укрупнительную сборку каркаса в монтажные блоки, навеску на нихпанелей обшивки, поярусную установкумонтажных блоков в шахматном порядке повысоте и крепление их между собой с установксй временных подкосов.Недостатком данной конструкции башни является повышенные трудозатраты приустановке монтажных блоков в проектноеположение из-за отсутствия регулировоч Оныхустройств в узлах соединения колонн и,необходимости возведения центральнойстойки, з данный способ монтажа применимтолько для башен с небольшими(до 20-25 и)диаметрами из-за значительного утяжеле. ния монтажных подкосов при их длинах более 10 м.Целью изобретения является сокращение трудозатрат на монтаже и расширениеобласти применения конструкции башни 80при бал ших еедиаметсах,Цель достигается тем, что башня снабжена расположенными на ее внутреннейповерхности кольцами жесткости и размещенными в узлах соединения колонн Винтб- З 5.выми регулировсчными механизмами, зколонны блоков выполнены с фланцами истоликами по торцам, имеющими ссосныеотверстия, по крайней мерв одно их которыхво фланце выполнено большего диаметра 40резьбовым, при этом в узлах соединенияколонн стыкуемые фланцы соответственноимеют ответные друг другу упорные и центрируощие пластины, з между центрирующей пластиной и смежным фланцем 45размещены регулировочные прокладки,причем блоки соединены по высоте посредством установленных в отверстиях фланцеви столиков шпилек и размещенноГо в резьбовом отверстии фланца регулирсвочного 5 Овинта, а винтовые регулировочные механизмы соединены с элементами стыкуемых блоков с возможностью их горизонтальногоперемещения относительно друг друга. Регулировочные винты выполнены полыми с 55осевыми отверстиями под шпильки.При креплении блоков между собой временные подкосы закрепляют на кольцах жесткости и в по крайней мере отверстиефланца стыкуемых колонн вставляют регулировочный винт, з в остальные отверстия фланцев и столиков стыкуемых колонн - шпильки, гайки которых закручивают до соприкосновения со столиками, затем посредством винтового регулировсчногс механизма и регулировочных винтов устанавливают колонны блоков в проектное положение, а в зазоре между стыкуемыми фланцами устанавливают регулировочные прокладки, после чего на место регулировочных винтов или в их осевые отверстия вставляют шпильки и равномерно затягива 1 от гайки шпилек, затем к центрирующим пластинам фланцев прижимают упорные пластины и приваривают их к фланцам, после чеГо стыкуот между собой секции колес жесткости башни,.Сравнение заявленных технических решений с прототипом позволило установить соответствие их критерию "новизна". При изучении других известных технических решений в данной области техники признаки, отличающие заявляемые изобретения от прототипа, не были выявлены и потому они обеспечивают заявляемому техническому решению соответствие критерию "существенные отличия",На фиг, 1 изображена башня градирни, общий вид; на фиг. 2 - башня градирни на уровне стыка монтажных блоков пс высоте (показано кольцо жесгкссти), поперечный разрез; на фиг, 3 - вид А на фиг, 1 (узел соединения колонн); на фиг,4 - вид Б нз фиг, 3 (вместс шпильки установлен регулирсвочный винт); на фиг. 5 - вид Б на фиг. 3 (показан полый регулировсчный винт).Башня градирни состоит из монтажных блоков.1, включающих колонны 2 и связи 3, Верхняя связь 4 монтажных блоков 1 имеет вылеты за пределы колонн 2 на длину, равную половине ширины блока, и имеет на концах соединительные фланцы 5. При этом в собранном виде каркас башни имеет замкнутые кольца б жесткости, образованные верхними связями 4, соединениями фланцев 5 и дополнительными связями 7,Между собой монтажные блоки 1 монтируются в шахматном порядке пс высоте и соединяются между собой посредством узлов сседлнения и фланцев 5. Узлы соединения колонн 2 состоят из фланцев 8, закрепленных на торцах колонн 2, и столиков 9, закрепленных на концах колонн вблизи фланцев 8, 8 столиках 9 и флзнцах 8 выполнены соосные отверстия 10 под шпильки 11, Причем диаметр отверстий 10 больше диаметра шпилек 11 для возможности горизонтального смещения блоков относительно друг друга,2002015 Одна из отверстий во фпанце 8 выполнена оезьбоеым, и В нем установлен регулировочный винт 12 для. вертикального перемещения блоков относительно друг друга. На одном из фланцев 8 узла соединения колонн 2 соединяемых блоков установлена центрирующая пластина 13, а на ответном фланце 8 закреплены упорные пластины 14.В зазоре между фланцем 8 и центрирующеи пластиной 13 установлен набор регулировочных прокладок 15,Монтажные блоки 1 снабжены винтовым оегулировачным механизмам 16, который состоит иэ проушин 17, приваренных в нижней части колонны 2 и на верхней связи 4, шарнирна связанных с проушинами серег 18 со стержнями 19, имеющими разнонаправленную резьбу и вулки 20 с внутренней разнонаправленной резьбой на кочцах. Регулировачный винт 12 может бь ть Выполнен с осевым отверстием пад шпильку 11, чта исключает необходимость его вывинчивания,При укаупнительнай сборке монтажных блоков на площадке на них также:.:экрепляют панели обшивки 21ПОГдлагаемь 1 й спасаа возведения каркаса башни градирни включает укрупнительную сборку каркаса в монтажные блоки 1 и нвыеску на них Ганепи обшивки 2",. Сабраннь:е мантаные блоки 1 станавлиаают с помощью временных падкосав 22 В шахматном порядке па высоте и крепят их между собой с помощью вре ленных падкасав, которые опираются на кольца 6 жесткости, После окончательного закрепления монтажных блоков между собой временные падкасы снимают и соединяют между собой секции колец б жесткости, Соединение монтажных блоков 1 между собой осуществляют в следующем порядке. Ф ар мула изобретен ия 1. Башня градирни, включающая установленные в шахматном порядв па вь;соте монтажные блоки иэ панелей обшивки, связей и колонн. стыкуемых с колоннами смежных по высоте блоков, отличаащаяся тем, что она снабжена расположенными на ее внутренней поверхности кольцами жесткости и разглещенными в узлах соединения колонн винтовыми регулировачыми механизмами, а колонны блоков выполнены с фланцами и столиками по торцам, имеющими соосные отверстия, па крайней мере одно из которых во фланце Выполнено большего диаметра реэьбавым, при В свободные от регулировочных винтов 12 отверстия фланцев 8 и столиков 9 соединяемых колонн 2 блоков 1 вставляют. шпильки 11 и закручивают гайки до сопри коснавения со столиками 9, На соединяемые блоки 1 устанавливают винтовой регулировочный механизм 16. Для этого серьги 18 в сборе со стержнями 19 и втулкой 20 шарнирно соединяют с проушинами 17, 10 приваренными на элементах стыкуемыхблоков. После этого вращением регулиоовачных винтов 12 и втулок 20 устанавливают блоки в проектное положение. В образовавшийся зазор между центрирующей 15 пластиной 13 и ответным фланцем 8 устанавливают набор регулировочных прокладок 15 требуемой толщины, Затем выварач;веют регулировочные винты 12 и вместо: их вставляют шпильки 11 и равно мерна затягивают все гайки, к центрирующей пластине 13 с двух сторон прижимают упорные пластины 4 и приваривают их к ответному фланцу 8.В случае выполнения регулировочных 25 винтов 12 с осевыми отверстиями устанавливают все шпильки сразу и винты 12 не вывинчивают.После соединения между собой смежных блоков серьги 18 со стержнями 19 и 30 втулкой 20 отсаединяют ат прсушин 17, Соединяют между собой фланцы 5 и дополнительные связи 7 колец 6 жесткости,Такое выполнение башни градирни и 35 последовательность ега возведения уйрощают конструкцию каркаса и обеспечивают значительное сокращение трудозатра; на монтаже за счет обеспечения воэможности установки монтажных блоков при сборке 40 каркаса точно в проектное полажение,(56) Авторское свидетельства СССРМ 1470915, кл. Е 04 Н 5/12, 1989,этом в узлах соединения колонн стыкуемые фланцы соответственно имеют ответные друг другу упорные и центрирующую 50 пластины, а между центрирующей пластиной и смежным фланцем размещены регулировочные прокладки, причем блоки соединены по высоте посредством установленных е отверстиях фланцев и столи ков шпилек и размещенного в реэьбоваматверсгии Фланца регулировочнаго винта, а винтовые регулировочные механизмы соединены с элементами стыкуемых блоков с возможностью их горизонтального перемещения относительно друг друга, 2. Башня градирни по п,1, отличающаяся тем, гто регулировочные винты выполнены полыми с осевыми отверстиями под шпильки.3. Способ возведения башни градирни, включающий укрупнительную сборку каркаса в монтажные блоки, навеску на них панелей обшивки, поярусную установку монтажных блоков в шахматном порядке по высоте и крепление их между собой с установкой временных подкосов, отличающийся тем, что при креплении блоков между собой временные подкосы закрепляют на Кольцах жесткости и в по крайней мере одно отверстие фланца стыкуемых колонн вставляют регулировочвый винт, а в остэльные отверстия фланцев . столиков стыкуемых колонн-шпильки, гайки которых закручивают до соприкосновения со столиками, затем посредством винтового регу" лировочного механизма и регулировочныхвинтов устанавливают колснчы блоков в проектное положение, а в зазоре между стыкуемыми фланцами устанавливают регулировочные прокладкипосле чего на место регулировочных винтов или в их осевые отверстия вставляют шпильки и равномерно затягивают гайки шг 1 илек, затем к центрируюгцим пластинам фланцев 15прижимают упорные пластины и привзриваот их к фланцам. после чего стыкуют между собой секции колец жесткости башни,
СмотретьЗаявка
5015470, 09.12.1991
Государственный научно-исследовательский и проектно изыскательский институт "Теплоэлектропроект"
Евсеев Игорь Филиппович, Михальцов Александр Сергеевич
МПК / Метки
МПК: E04H 5/12
Метки: башня, возведения, градирни
Опубликовано: 30.10.1993
