Концевое поперечное уплотнение для управляемого по прогибу полого вращающегося валка

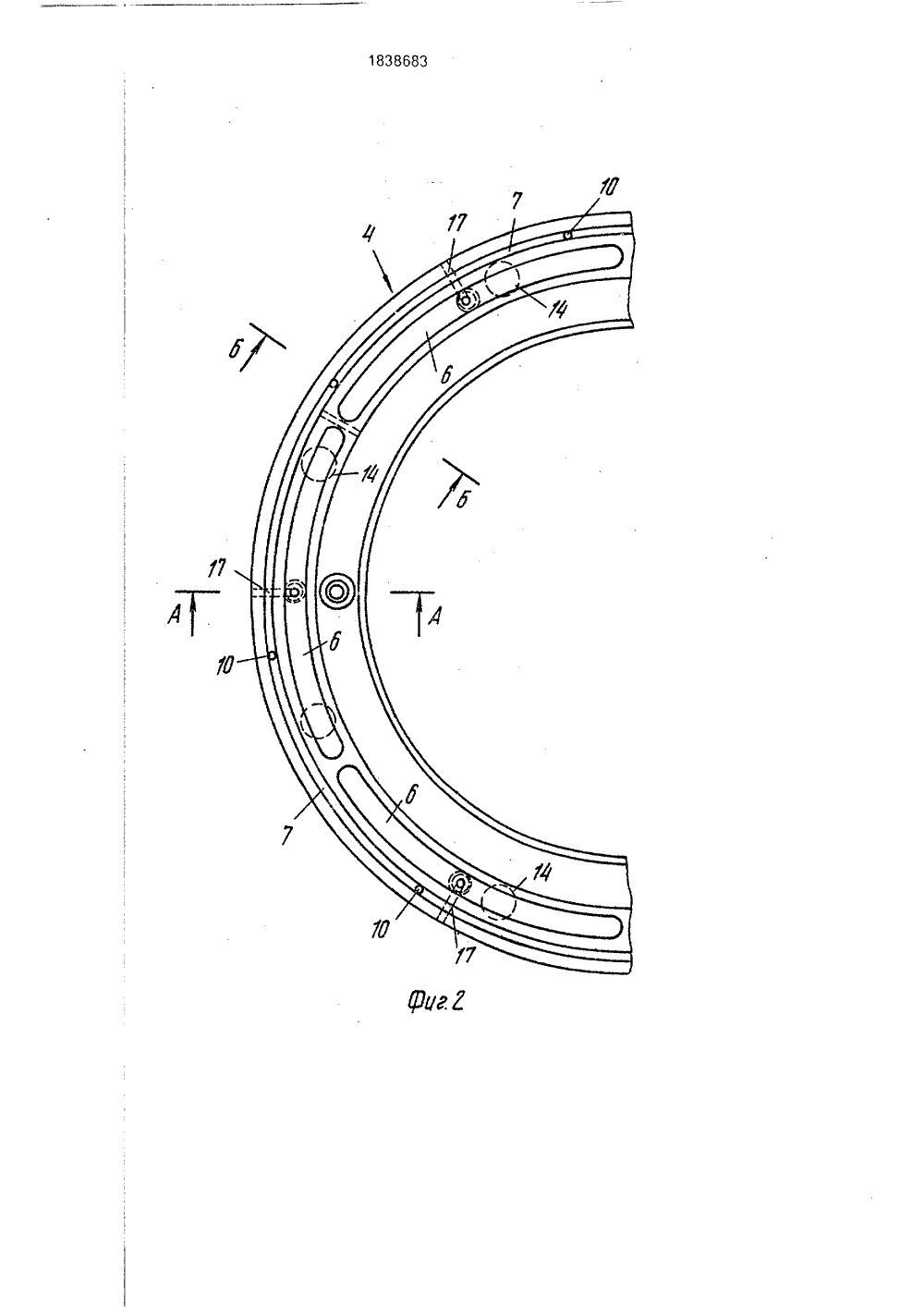

(5 йу 5 Р ИСАНИЕ И Н К ПАТЕНТ фабрик ГмбХ ер Шрерс(ОЕ) . Г 16 С 13/00, ОЕ УПЛОТНЕПО ПРОГИБУ ВАЛКА ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО СССР( 6) Патент ФРГ М 2025777, кпублик 17,12.70.4) КОНЦЕВОЕ ПОПЕРЕЧНИЕ ДЛЯ УПРАВЛЯЕМОГО,ОЛОГО В РАЩАЮЩЕГОСЯ обретение относится к машинострое нию.Цель изобретения - повышение эффективности уплотнения в управляемом по прогибу полом вращающемся валке.На фиг.1 представлен частичный продольный оазрез правого конца валка, управляемого по прогибу, с концевым пбперечным уплотнением; на фиг.2 - частичный вид развернутого на 180 О, участка ПФперечного уплотнения; на фиг.З - разрез А 4 на фиг,2; на фиг.4 - разрез Б-Б на фиг,2.Концевое поперечное уплотнение для управляемого по прогибу полого вращающего валка 1, включающего установленную в (ем с зазором 2 невращающуюся ступенчатую ось 3 и охватывающее ось 3 гидравлическое опорное средство., содержит расположенное в перпендикулярной к не(57) Использование: в вращающихся валков поперечное уплотнен ющее скользящее и направлении кольцо с распложенными по ми и охватывающим Последний сообщен с цевым выступом и с щейся осью валка раз средство из двух ко женных колец.З з,п,машиностроении для Сущность: концевое ие содержит уплотняподвижное в осевом (УПК), УПК скольжения окружности карманаих кольцевым пазом,о сливом, Между тортупенчатой невращаюмещено уплотняющее нцентрично рэсполоф-лы, 4 ил вращающейся оси 3 плоскости уплотняющее скользящее и подвижно в осевом направлении кольцо 4 с открытыми в сторону плоскости 5 скольжения и расположенными в окружном направлении карманами 6, сообщающимися с гидравлическим опорным средством, Со стороны плоскости 5 сколь- ф жения уплотняющее кольцо 4 выполнено с СО кольцевым расположением концентрично (,Д его карманам 6 пазом 7 и с охватывающим (ф одну из ступеней невращающейся оси 3 О кольцевым торцовым выступом 8. По отношению к охватываемой выступ цилиндрической поверхности невращающейся оси 3 фь уплотняющее кольцо 4 установлено с радиальным зазором, а по отношению к торцевой иовврхиости 9 охввтывввмой торцовым ( ) выступом 8 ступени невращающейся оси 3 - с осевым зазором, сообщающимся посред 1838683ством канала 10 с кольцевым пазом 7. Между цилиндрическими поверхностями кольцевого торцового выступа и невращающейся оси 3 установлено уплотняющее средство. Для его размещения на цилиндрической поверхности ступени оси 3 под кольцевым торцовым выступом 8 выполнен кольцевой паз 11.Уплотняющее средство выполнено в виде концентрично расположенных в кольцевом пазу 11 О-образного кольца 12, установленного на дне паза 11, и плотно прилегающего к внутренней цилиндрической поверхности кольцевого торцового выступа 8 кольца 13 прямоугольного сечения иэ политетрафторэтилена. Ширина кольца 13 равна ширине кольцевого паза 11.Уплотняющее скользящее и подвижное в осевом направлении кольцо 4 прикато к плоскости 5 скольжения посредством осевых винтовых пружин 14, находящихся перед ступенькой, а его поворот предотвращается распределенными по окружности винтами 15,Карманы 6 соединены с рабочей средой под высоким давлением в зазоре 2 между валком 1 и ступенчатой осью 3 посредством осевого 16 и радиального 17 каналов. В осевом канале 16 может быть расположен дросселирующий элемент 18,Рабочая среда под давлением, прошедшая в месте 19 (фиг.4) по каналу 10 в торцевый и радиальный зазоры мекду уплотняющим кольцом и невращающейся ступенчатой осью, может быть удалена отсосом через канал 20.Полый валок на другом торце закрыт крышкой 21, смонтированной посредством винтов на торце валка, В крышке 21 размещено еще одно уплотнение со скользящим кольцом, неработающее под высоким давлением, но предотвращающее вытекание жидкости под давлением из валка. Формула изобретения 1. Концевое поперечное уплотнение для управляемого по прогибу полого вращающегося валка, включающее установленную в нем с зазором невращающуюся ступенчатую ось и охватывающее упомянутую ось гидравлическое опорное средство, содержащее расположенное в перпендикулярной к невращающейся оси плоскости уплотняющее скользящее и подвижное в осевом направлении кольцо с по меньшей мере одним открытым в сторону плоскости скольжения и расположенным в окружном направлении карманом, сообщающимся с гидравлическим опорным средством, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности уплотнения, упомянутое уплотняющее кольцо выполнено со стороны плоскости скольжения с кольцевым расположенным концентрично его карману па зом, а также с охватывающим одну изступеней невращающейся оси кольцевым торцовым выступом и установлено с радиальным зазором по отношению к охватываемой выступом цилиндрической 15 поверхности невращающейся оси и с осевым зазором по отношению к торцевой поверхности, охватываемой упомянутым торцевым выступом ступени невращающейся оси, сообщающимся посредством канала 20 с упомянутым кольцевым пазом, при этомконцевое поперечное уплотнение снабжено размещенным между цилиндрическими поверхностями кольцевого торцового выступа и невращающейся оси уплотняющим сред ством.2. Уплотнение по п,1, отл ич а ю ще ес я тем, что на цилиндрической поверхности под кольцевым торцевым выступом уплотняющего кольца ступени невращающейся 30 оси выполнен кольцевой паз для размещения уплотняющего средства, при этом уплотняющее средство выполнено в виде концентрично расположенных в упомянутом кольцевом пазу ступени невращающей ся оси О-образного кольца, установленногона дне этого паза, и плотно прилегающего к внутренней цилиндрической поверхности кольцевого торцевого выступа кольца из антифрикционного материала шириной, рав ной ширине кольцевого паза, в которомразмещено уплотняющее средство,3. Уплотнение по п,2, о т л и ч а ю щ е ес я тем, что в качестве антифрикционного материала для кольца, плотно прилегающе го к внутренней цилиндрической поверхности кольцевого торцевого выступа, использован политетрафторэтилен,4, Уплотнение по пп,1-3, о т л и ч а ю- ще е с я тем, что уплотняющее кольцо выпол нено с дополнительными радиальными каналами, сообщающими кольцевой паз с радиальным зазоромуежду внутрунней цилиндрической поверхностью уплотняющего кольца и наружной цилиндрической поверхностью невращающейся оси.1838683 оставитель Т.Хромовехред М.Моргентал ектор Л. Филь тракт Гагарина 10 оизводственно-издательский комбинат "Патент", г, Ужг аказ 2919 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб 4/5
