Способ закрепления стыков бортовых колец
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

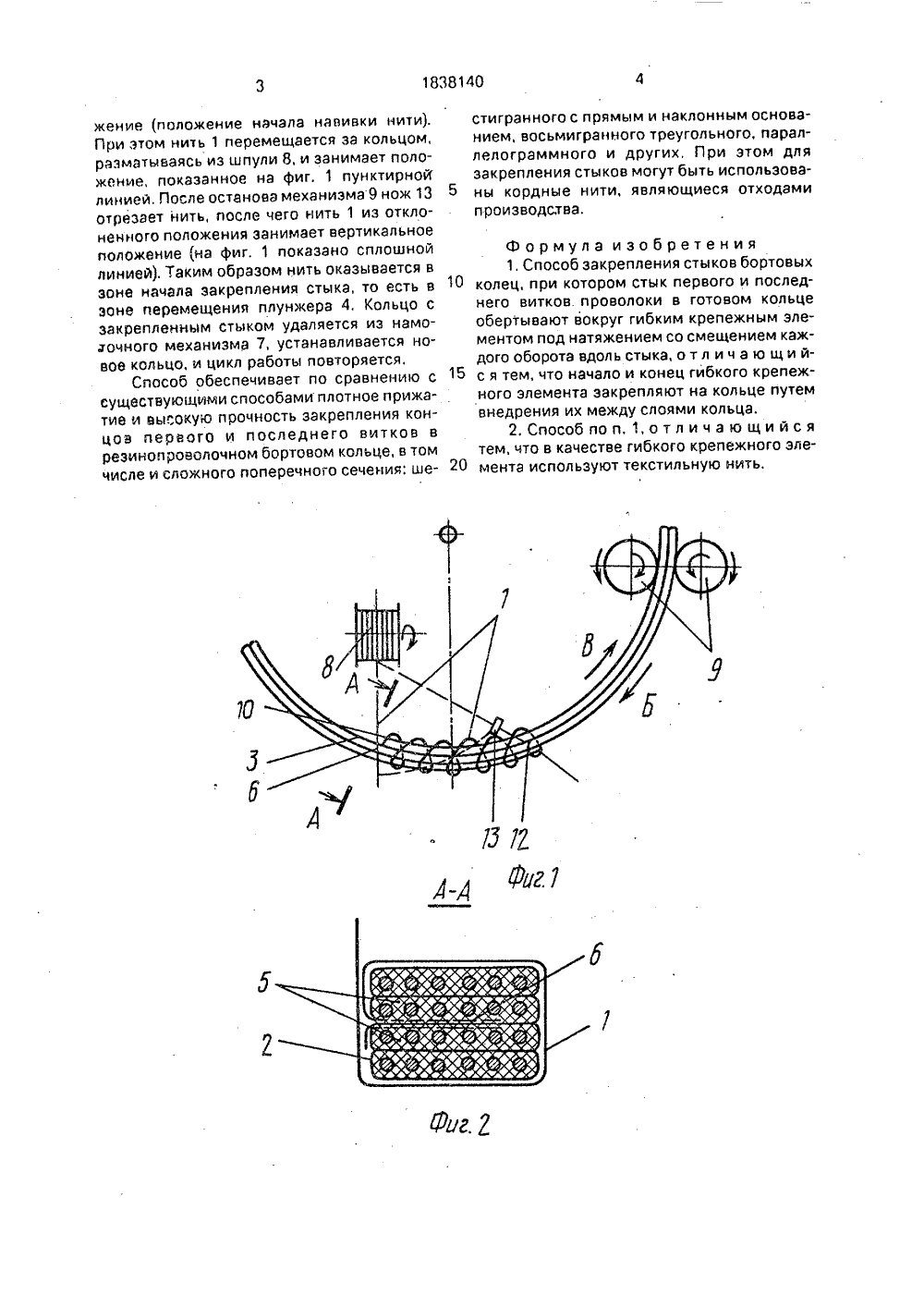

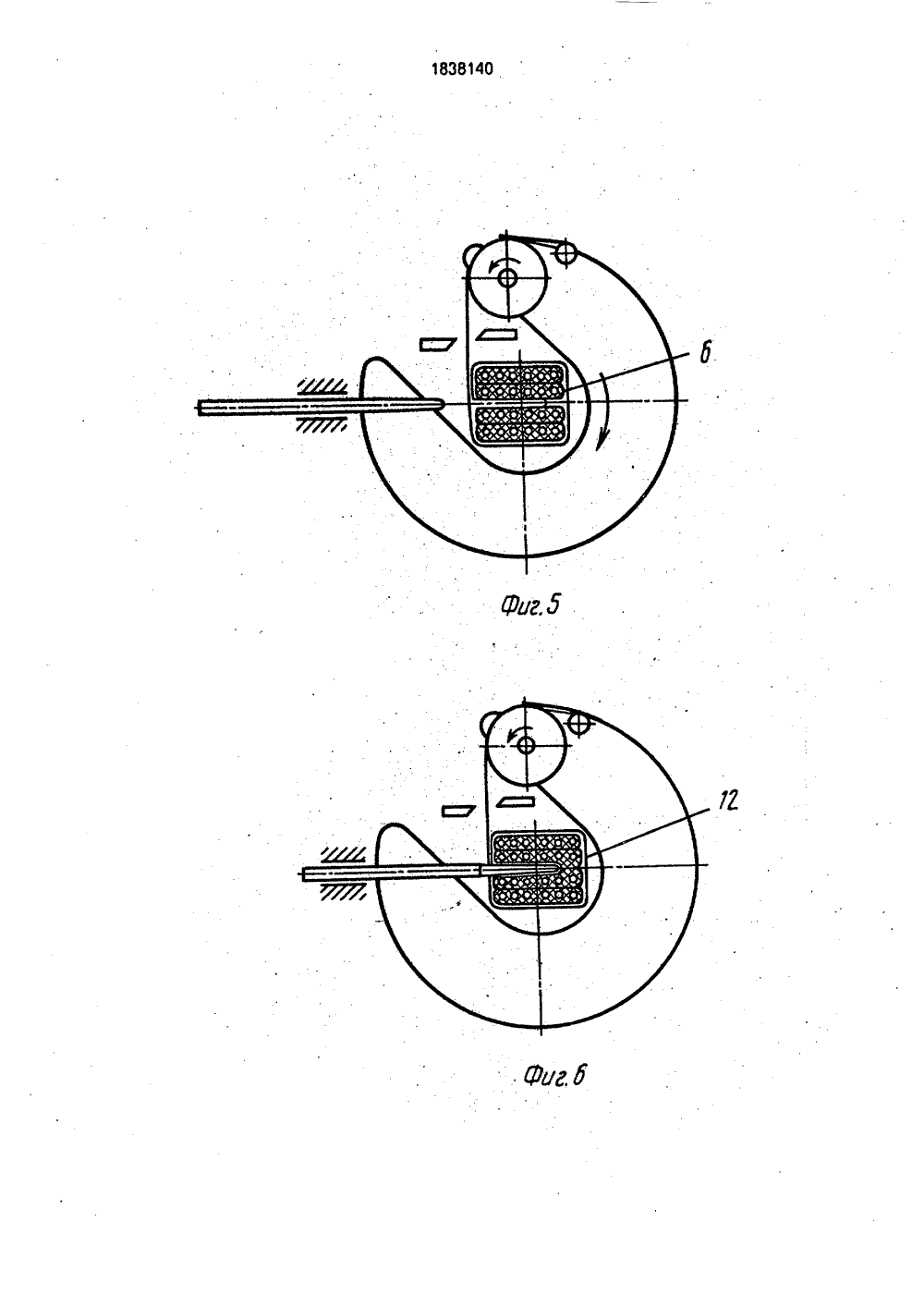

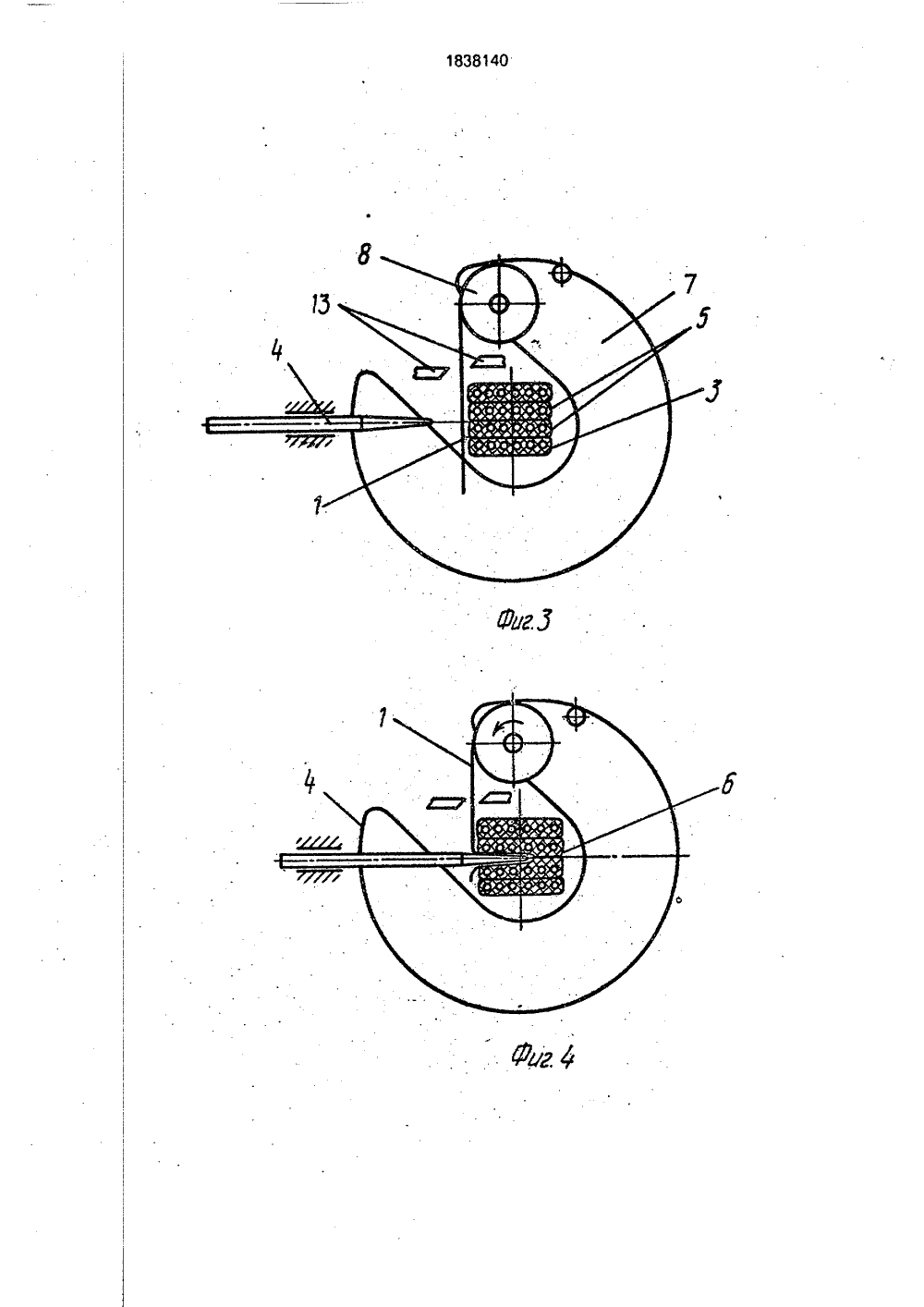

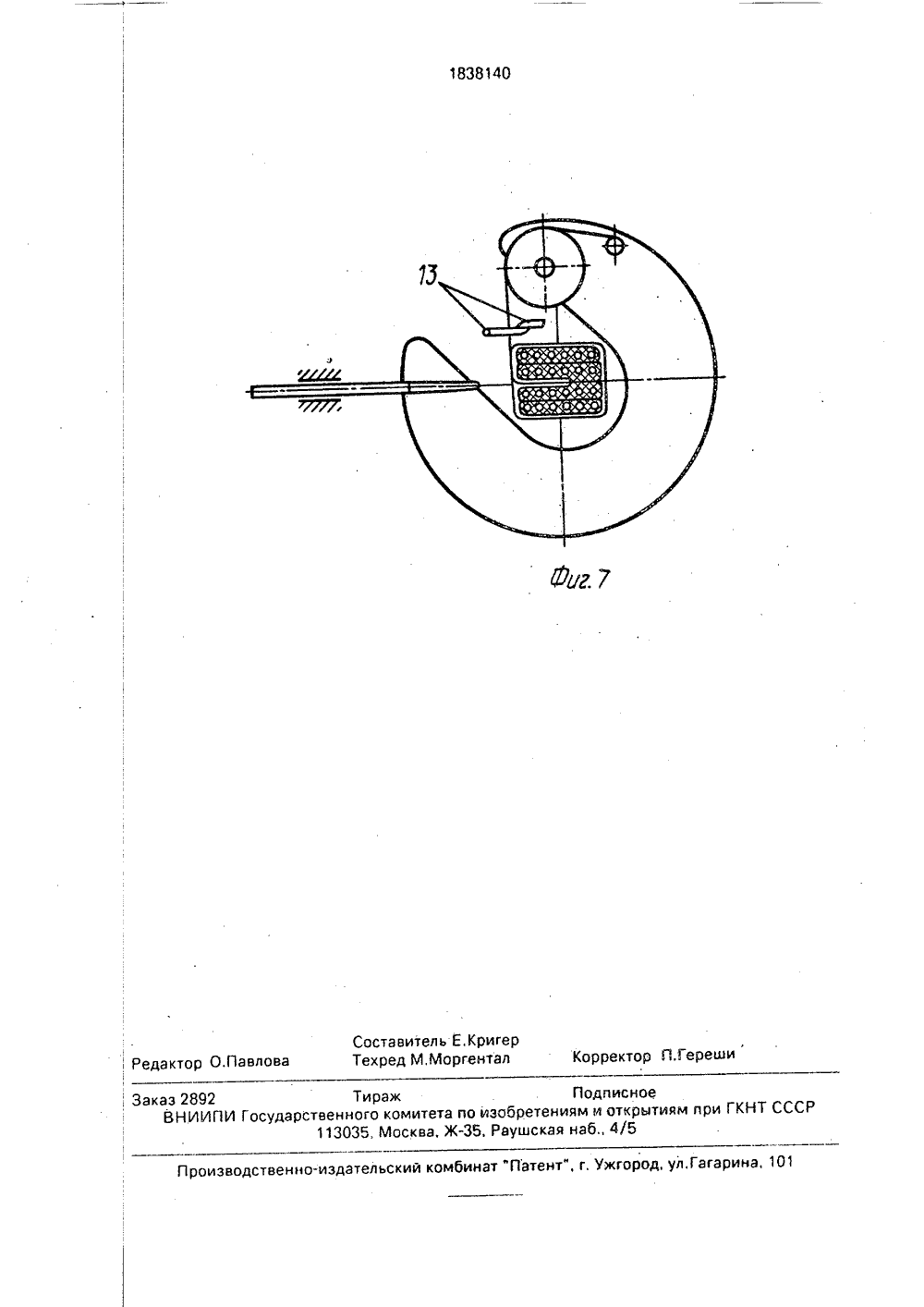

6) 30.0 1 2) В.А.Ким, Е.Б И.федоров и А.И 3) Научно-иссле кторский инсти инной промышле 6) Авторское сви 1177013, кл, В 2Рагулин В,В, Т водства. М.; Хим ерху. В,Весе Кипнис, .Терехов довательтут по обонностикий ирудовани детельство СССР1 Е 37/ОО, 1984.ехнология шинногоия, 1975, с, 171, 1 ст- для прбза) Научно-и конструктор орудованию дл сследовательскии ский институт по шинной промышленно ов бортовых ком элементом. ало и конец гибзакрепляют на между слоями репежного эленую нить. 1 э.п. ности при закреплении стыклец гибким крепежныСущность изобретения: начкого крепежного элементакольце путем внедрения ихкольца, Б качестве гибкогомента используют текстильф-лы, 7 ил,Изобретение относится к шинной проышленности, в частности к способу зарепления стыков бортовых колец окрышек гибким крепежным элементом, апример, в оборудовании для изготовлеия колец.Задачей изобретения является улучшеие качества закрепления стыков.На фиг. 1 схематично изображен проесс закрепления стыков бортовых колец; а фиг. 2 - разрез А-А на фиг. 1; на фиг. 3-7последовательные стадии закрепления тыков бортовых колец,Способ осуществляется следующим обазом,Текстильная нить 1 подается к боковой оверхности 2 бортового кольца 3 и вдавлиается с помощью плунжера 4 между резиопроволочными слоями 5 кольца, тем амым начало 6 нити 1 надежно эакрепляетя в кольце. После возвращения плунжера 4 в исходное положение намоточный механизм 7, вращаясь, производит несколько оборотов нити 1 вокруг стыка кольца 3, разматывая нить под натяжением из шпули 8, закрепленной на намоточном механизме 7. Одновременно механизм 9 перемещает кольцо 3 по стрелке "Б" и нить 1 наматывается по спирали с определенным шагом на стык кольца 3. Б результате концы первого 10 и последнего 11 витков резинопроволачной ленты прижимаются к кольцу, и вся зона стыка прочно закрепляется спирально навитой текстильной нитью 1. После завершения процесса навивки механизм 9 с кольцом 3 и намоточный механизм 1 останавливаются, конец 12 нити 1, так как и начало 6 ее, вдавливается между слоями 5 кольца 3 с помощью плунжера 4, Плунжер 4 возвращается в исходное положение, после чего механизму 9 сообщается реверс и кольцо 3 по стрелке "В" возвращается в исходное поло 1838140женив (положение начала навивки нити). При этом нить 1 перемещается за кольцом, разматываясь из шпули 8, и занимает положение, показанное на фиг, 1 пунктирной линией. После останова механизма 9 нож 13 отрезает нить, после чего нить 1 иэ отклоненного положения занимает вертикальное положение (на фиг. 1 показано сплошной линией). Таким образом нить оказывается в зоне начала закрепления стыка, то есть в зоне перемещения плунжера 4, Кольцо с закрепленным стыком удаляется из намоочного механизма 7, устанавливается новое кольцо, и цикл работы повторяется,Способ обеспечивает по сравнению с существующими способами плотное прижатие и высокую прочность закрепления концов первого и последнего витков в резинопроволочном бортовом кольце, в том числе и сложного поперечного сечения: шестигранного с прямым и наклонным основанием, восьмигранного треугольного, параллелограммного и других, При этом для закрепления стыков могут быть использова ны кордные нити, являющиеся отходамипроизводства. Формула изобретения 1, Способ закрепления стыков бортовых 10 колец, при котором стык первого и последнего витков проволоки в готовом кольце обертывают вокруг гибким крепежным элементом под натяжением со смещением каждого оборота вдоль стыка, о т л и ч а ю щ и й с я тем, что начало и конец гибкого крепежного элемента закрепляют на кольце путем внедрения их между слоями кольца.2. Способ поп.1,отлича ющи йсятем, что в качестве гибкого крепежного эле мента используют текстильную нить,1838140 Составитель Е.Криг Техред М,Моргента ешиРедактор О.Павловал Корректо аз 2892 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ113035, Москва, Ж. Раушская наб., 45 атент", г. Ужгор роизводственно-издательский комбин агарина
СмотретьЗаявка
5000214, 13.08.1991
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И КОНСТРУКТОРСКИЙ ИНСТИТУТ ПО ОБОРУДОВАНИЮ ДЛЯ ШИННОЙ ПРОМЫШЛЕННОСТИ
КИМ ВЛАДИМИР АЛЕКСЕЕВИЧ, КИПНИС ЕФИМ БОРИСОВИЧ, ВЕСЕЛОВА ТАТЬЯНА ВЛАДИМИРОВНА, ФЕДОРОВ ЕВГЕНИЙ ИВАНОВИЧ, ТЕРЕХОВ АНАТОЛИЙ ИВАНОВИЧ
МПК / Метки
МПК: B29D 30/50
Метки: бортовых, закрепления, колец, стыков
Опубликовано: 30.08.1993
Код ссылки
<a href="https://patents.su/5-1838140-sposob-zakrepleniya-stykov-bortovykh-kolec.html" target="_blank" rel="follow" title="База патентов СССР">Способ закрепления стыков бортовых колец</a>
