Способ мокрого тушения кокса и устройство для его осуществления

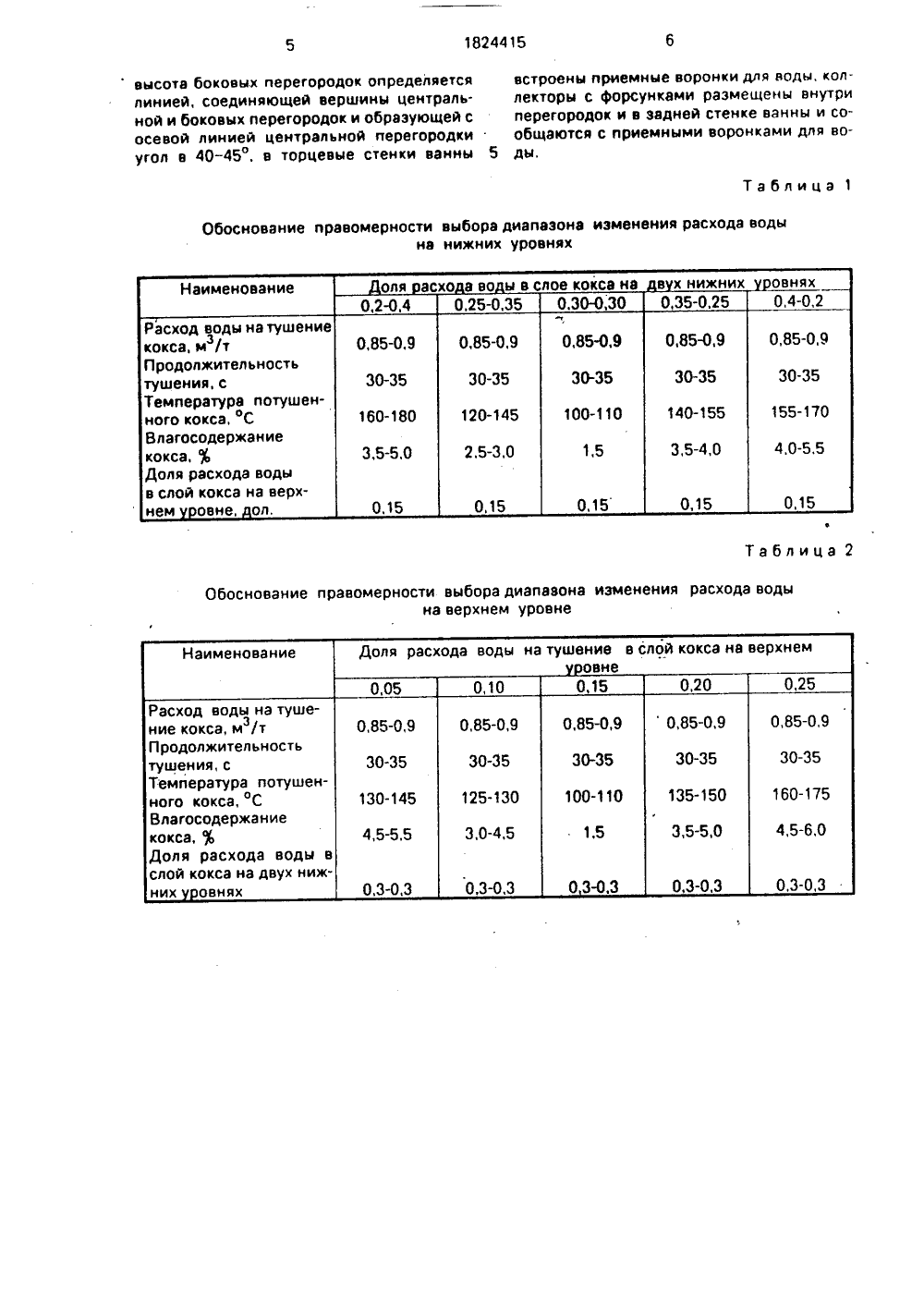

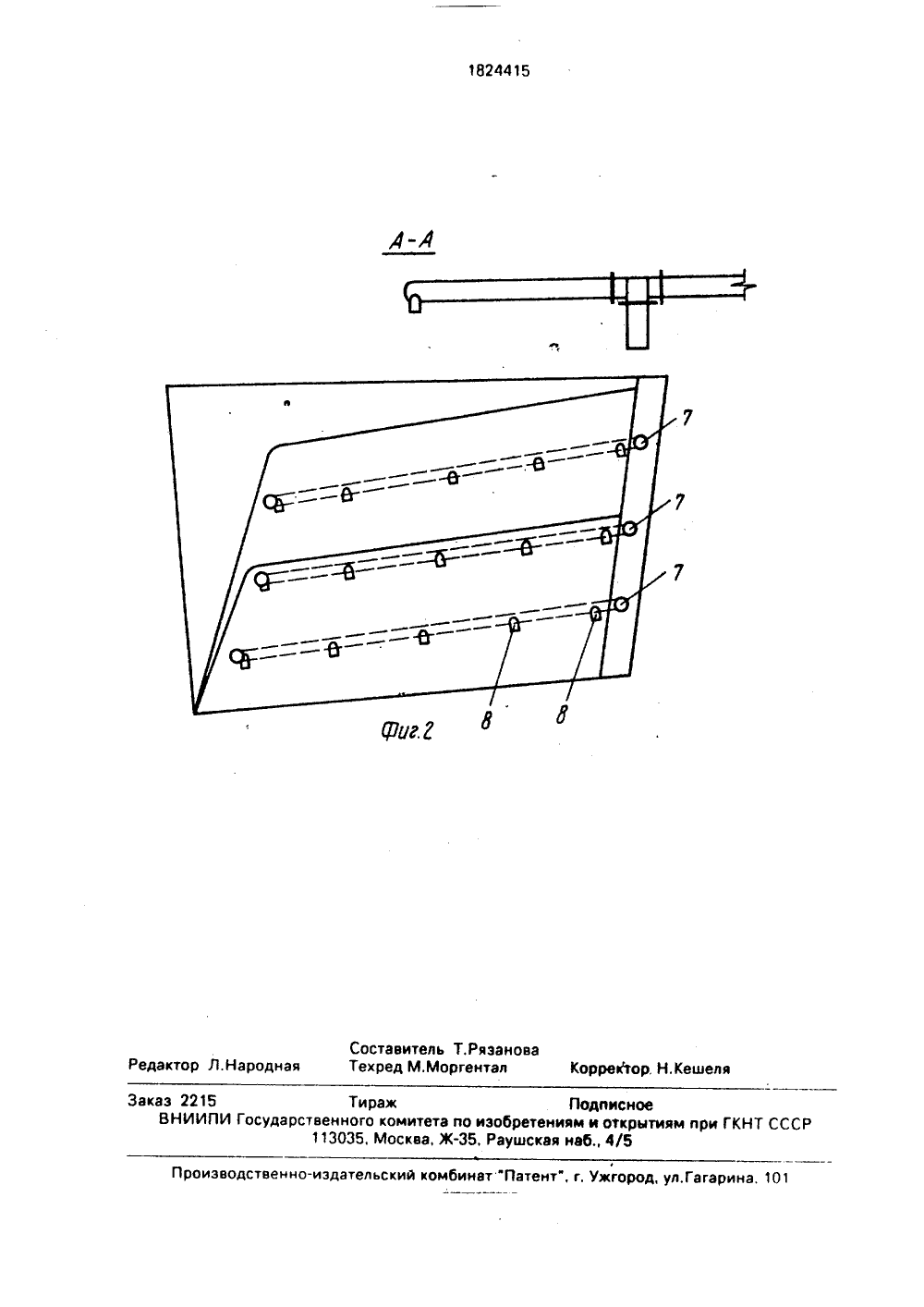

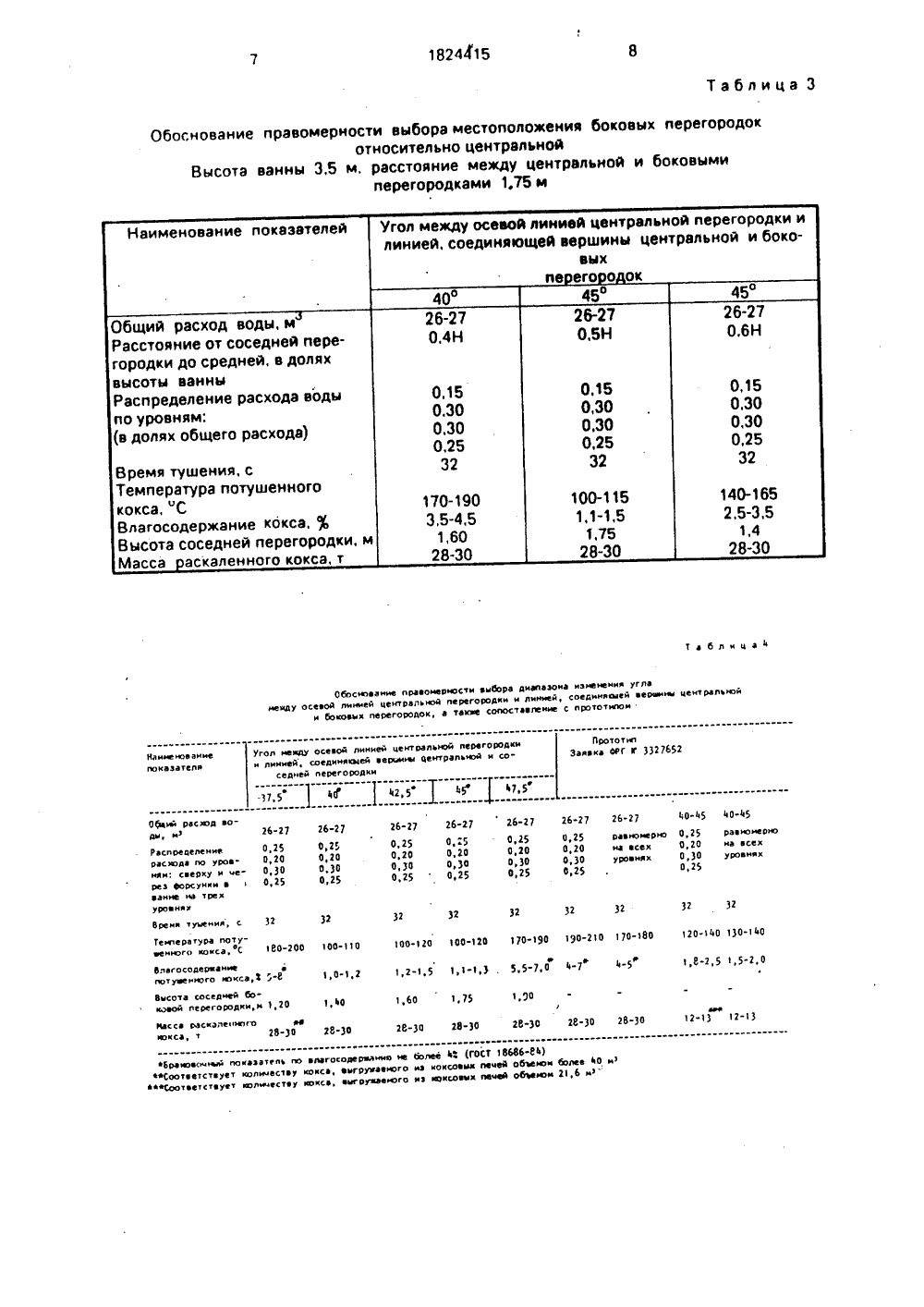

(54) СПОСОБ МОКРОГО ТУШЕНИЯ КОКСА И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ (57) Сущность изобретения: осуществляют тушение кокса водой. Воду подают в слой кокса на двух нижних уровнях в количестве по 0,25-0,35, на верхнем - 0,1 - 0,2 части общего обьема воды на тушение. Орошение сверху осуществляют оставшейся водойУстройство включает оросительную систему 1 с форсунками 2, коксотушильный вагон 3 с ванной 4, секционные перегородки 5 и 6, коллекторы 7 с форсунками 8, приемные воронки 9. 2 с,п.ф-лы, 4 табл 2 ил.Изобретение относится к технике мокрого тушения кокса и может найти применение в коксохимической промышленности,Целью изобретения является повышение эффективности процесса тушения больших объемов кокса за счет более равномерного распределения воды, уменьшения ее расхода, сокращения времени тушения, снижения температуры потушенного кокса, а также достижения равномерности влагосодержания кокса.На фиг.1 показана ванна коксотушильного вагона без передней стенки; на фиг,2 - поперечный разрез ванны по А-А.Устройство для мокрого тушения кокса состоит иэ оросительной системы 1 с форсунками 2, установленной над коксотушильным вагоном 3 с ванной 4, По длине ванны 4 коксотушильного вагона установлены секционные перегородки 5 и 6, Одна из них 5, равная высоте ванны, центральная, размещена в средней ее части, а остальные 4 - по бокам от центральной на расстоянии, равном половине высоты ванны,Внутри секционных перегородок и задней стенки ванны, предусмотрены коллекторы 7, снабженные форсунками 8 с возможностью сообщения с приемными воронками 9, встроенными в торцевых стенках ванны коксотушильного вагона.Высота боковых перегородок 6 определена линией, соединяющей вершины центральной 5 и рядом расположенных к ней по обе стороны перегородок 6 и образующей с осевой линией центральной секционной перегородки угол = 40-45 О,Сущность способа и работа устройства состоит в следующем,Первоначально охлаждающую воду подают в приемные воронки 9 и затем через коллектор 7 в торцевой стенке ванны в три коллекторных трубопровода и через форсунки 8 в раскаленный кокс в количестве; на двух нижних уровнях по 0,25-0,35, на верхнем - 0,1 - 0,2 части общего объема воды, расходуемой на тушение кокса, Образующийся при этом водяной пар, проходя через межкусковое пространство, перегревается, поднимается вверх. захватывая пылеобразные частицы, Через несколько секунд(8-12) кокс сверху орошают оставшейся водой, поступающей через оросительную систему 1. При таком регламенте тушения кокса создаются условия для образования множества зон активного тушения, а также конденсации поднимающихся парообраэных продуктов, что практически предотвращает выбросы пыли и вредных продуктов в окружающую среду5 10 15 20 25 30 35 40 45 50 55 Кроме того, благодаря выбранному режиму дозирования охлаждающей воды непосредственно в слой раскаленного кокса по высоте и ширине всего его объема достигается максимальная эффективность использования ее для тушения кокса, равномерное влагосодержание при сохранении в нем нижнего предела влажности, а также снижения температуры потушенного кокса,П р и м е р, Предлагаемый способ мокрого тушения кокса был опробован на опытной установке, выполненной в масштабе 1:5, на которой был смоделирован гидравлический режим тушения. Вместимость установки по раскаленному коксу составила200 кг. Было потушено 7 проб кокса, Средний расход охлаждающей воды составил 0,175 м, время тушения (среднее) - 35 с, температура потушенного кокса 95 С.Сопоставительные данные табл.4 свидетельствуют о высокой эффективности процесса тушения больших объемов кокса в случае использования предложенных способа и устройства,Формула изобретения 1. Способ мокрого тушения кокса, включающий орошение его водой сверху, подачу воды непосредственно в слой кокса на трех уровнях, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности процесса при тушении больших объемов кокса за счет более равномерного распределения воды, уменьшения ее расхода. сокращения времени тушения, снижения температуры потушенного кокса, а также достижения в нем равномерности влагосодержания, воду подают на двух нижних уровнях в количестве по 0,25 - 0.35, а на верхнем - 0,1 - 0,2 части общего объема воды, расходуемой на тушение кокса, орошение сверху осуществляют оставшейся водой.2, Устройство для мокрого тушения кокса, включающее коксотушильный вагон с ванной, средства для подачи воды, содержащее коллекторы с форсунками, о т л и ч а ющ е е с я тем, что, с целью повышения эффективности процесса эа счет более равномерного распределения воды, уменьшения ее расхода, сокращения времени тушения, снижения температуры потушенного кокса, а также достижения в нем равномерности влагосодержания, по длине ванны коксотушильного вагона установлены секционные перегородки, причем одна иэ перегородок установлена по центру и высота ее равна высоте ванны, а остальные - по бокам от центральной на расстоянии, равном половине высоты ванны при этом1824415 Таблица 1 Обоснование правомерности выбора диапазона изменения расхода воды на нижних уровняхТаблица 2 Обоснование правомерности выбора диапазона изменения расхода воды на верхнем уровневысота боковых перегородок определяется линией, соединяющей вершины центральной и боковых перегородок и образующей с осевой линией центральной перегородки угол в 40-45. в торцевые стенки ванны встроены приемные воронки для воды, коллекторы с форсунками размещены внутри перегородок и в задней стенке ванны и сообщаются с приемными воронками для во ды,1824415 Таблица 3 Обоснование правомерности выбора местоположения боковых перегородок относительно центральной Высота ванны 3,5 м, расстояние между центральной и боковыми перегородками 1,75 мУгол между осевой линией центральной перегородки и линией, соединяющей вершины центральной и боковыхпе его о ок Наименование показателей 400 450 450 26-27 0,4 Н Общий расход воды, мРасстояние от соседней перегородки до средней, в доляхвысоты ванныРаспределение расхода водыпо уровням:(в долях общего расхода) 26-27 0,5 Н 26-27 0.6 Н Время тушения, сТемпература потушенногококса, "СВлагосодержание кокса,Высота соседней перегородки, мМасса аскаленного кокса, т ТаблицаМ Обосюеание праеонериости выбора диапазона нанеенин угланеиду осевой линией центральюй перегородки и линией, средихаей вераины централейи боковых перегородок, а такие сопоставление с прототнпои ПрототипЗава ОРГ х 3327652 Угол некду осевой линией центральной перегородки н линней, соединиэтой верыины центральной н соседней перегороди Нанненоеаниепоказатели 1 1.37,5 42,5 45 47,5 Осэзю расход еоды, нэ 40-45 40-45 26-27 26.27 26-27 26-27 26-27 26-27 26-27 0,25 0,20 0,30 0,25 0,25 0,20 0,30 0,25 равномернона всех 0,25 0,20 0,30 0,25 0,25 0,20 0,30 0,25 равномернона всехуроених 0,25 0,20 0,30 0,25 0,25 0,20 0,30 0,25 0,25 0,20 0,30 0,25 урових 32 32 32 32 32 32 Вреик тучеих, с 120.140 130-1 40 Тамара туоа пот Уеенюго кокса, С а100 120 100-120 1,2-15 1 р 1 1370-190 190-210 170-180 1 ЕООО 1 ООО Влагосодерваниепотуеенюго юкса,Х 5-8 4-5 4-7 1,8-2,5 1,5-2,0 5,5-7.0 1,0.1,2 Высота соседней бровей перегородки,и 1,20 1,60 1,90/ 1,75 1,ЬО 12-13 12-3 аа28-30 пасса раскзгюгюгоюксз, т 2 Е-Зо 28-Зо 28"30 28-30 28-30 2 Е-Зо Бракоеочный поазатепь по влагосодерканиа ие более ЬХ (ГОСТ 18686-84)вСоотеетствует количеству кокса, еыгруыаеюго нз рисовых печей объеиои бэлее 40 иаьСоответстеует юлнчеству кокса, выгруиаеюго из юксоеых печей объеюи 21,6 и) Распределение расиэда по уроенви; сверху и через Оорсуннанне нз трех уровнхх 0,15 0.30 0,30 0,25 32 170-1903,5-4,51,6028-30 0,15 0,30 0,30 0,25 32 100-115 1,1-1,5 1,75 28-301824415 Составитель Т.РязановаТехред М. Моргентал Корректор, Н. Кешеля Редактор Л.Народная Заказ 2215 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССГ НТСССР113035, Москва, Ж, Раушская наб 4/5 ФПроизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101
