Устройство для виброуплотнения материалов при изготовлении зубных протезов

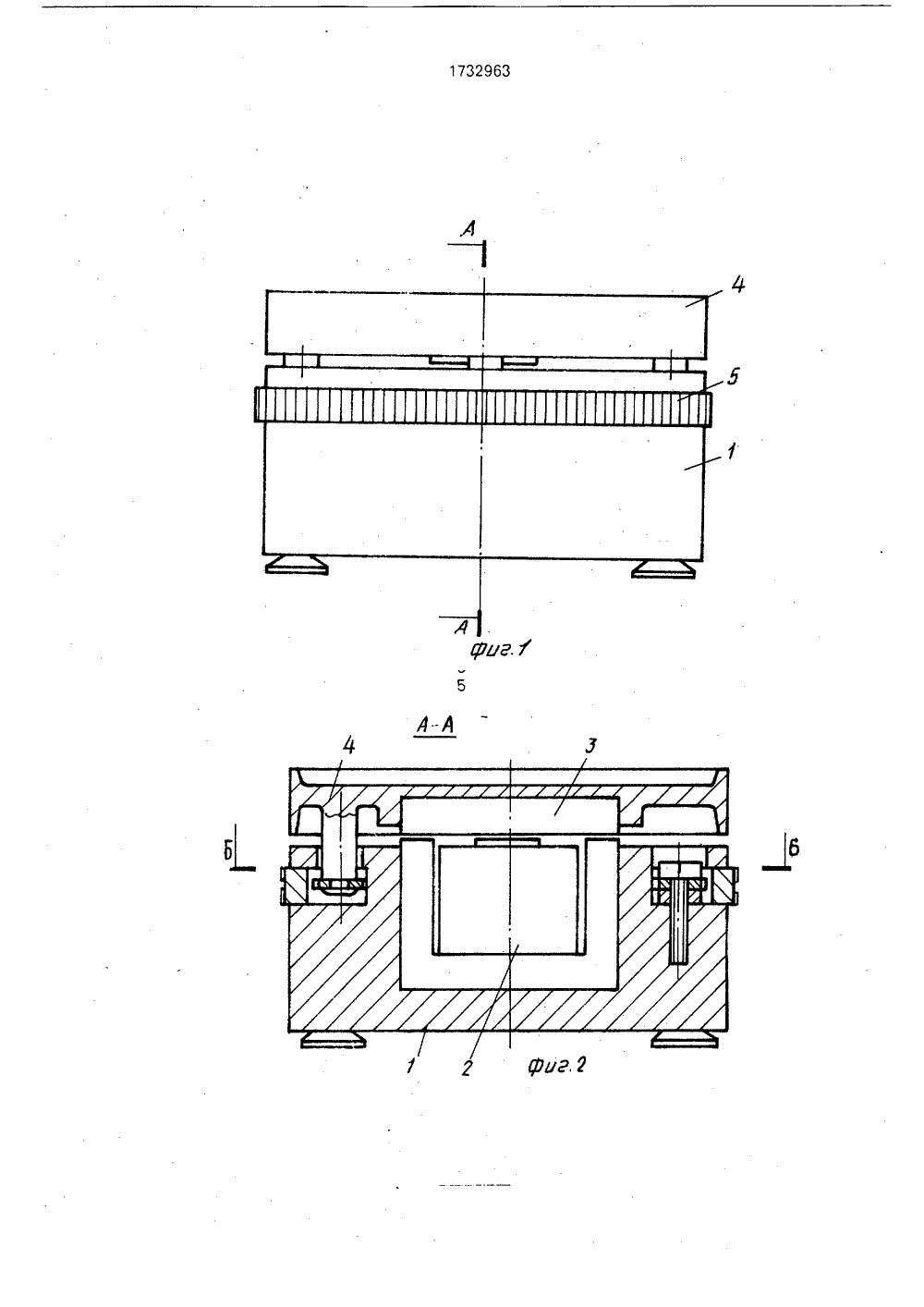

(51)5 А 13 0 ГОСУДАРСТВЕННЫЙПО ИЗОБРЕТЕНИЯМПРИ ГКНТ СССР ОМИТЕТОТКРЫТИ ИСАНИЕ ИЗОБРЕТЕНИ воси аро ОТНЕ- ЕНИИ ской ение дыслуд К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Институт прикладной физики ибирский медицинский институт(56) Авторское свидетельство СССРМ 1146033, кл, А 61 С 13/08, 1982.(54) УСТРОЙСТВО ДЛЯ ВИБРОУПЛ НИЯ МАТЕРИАЛОВ ПРИ ИЗГОТОВЛ ЗУБНЫХ ПРОТЕЗОВ(57) Изобретение относится к медиц технике, Цель изобретения - упро конструкции при повышении качества процесса виброуплотнения, Устройство содержит вибратор и предметный столик 4, ножками 9 прикрепленный к подвижном ко нцу пластинчатой пружины 6. Вибраторн му установлен в цилиндрический корпус 1, на внешней стороне которого выполнен кольцевой паз, в котором установлено с возможностью радиального вращения настроечное кольцо, имеющее радиальные выступы, в горизонтальных прорезях которых установлены пластинчатые пружины 6, выполненные в форме кольцевых дуг, причем неподвижный конец каждой из пружин 6 прикреплен к корпусу 1, 7 ил.85 10 15 20 25 30 35 40 45 50 55 Изобретение относится к медицинской технике, а именно к оборудованию зуботехнических лабораторий.Цель изобретения - упрощение конструкции при повышении качества процесса виброуплотнения.На фиг,1 изображено устройство, общий вид; на фиг,2 - разрез А - А на фиг.1; на фиг.З - разрез Б - Б на фиг,2; на фиг.4 - фрагмент настроечного кольца с пружинами и столиком, аксонометрия (корпус и электромагнит условно не показаны); на фиг.5 - разрез Б-Б на фиг.2; на фиг.6 - разрез В - В на фиг.5; на фиг.7 - разрез Г - Г на фиг,5.Устройство состоит из корпуса 1, в центре которого закреплен вибратор в виде электромагнита 2, а его якорь 3 жестко соединен с предметным столиком 4, Между электромагнитом 2 и его якорем 3 имеется зазор. В корпусе 1 выполнен паз, в котором подвижно размещено сборное настроечное кольцо 5, имеющее внутренние выступы Д - ограничители (фиг,2, 3), в прорези которых введены пластинчатые пружины 6, выполненные в форме кольцевых дуг. Пружины 6 закреплены одними концами на корпусе 1 посредством втулок 7 и винтов 8 (фиг,З). На других концах пружин 6 прикреплены ножки 9 предметного столика 4. Поворот кольца 5 в пазу 10 корпуса 1 изменяет рабочую длину(фиг.З) пружин 6 между выступами 11 - ограничителями и точками крепления ножек 9 предметного столика 4. Следовательно, изменяется жесткость пружин 6 - собственная частота колебательной системы - амплитуда колебаний предметного столика 4,Устройство работает следующим образом,На предметный столик 4 закрепляется зубной протез, кювета с гипсовой моделью и др., например, с помощью присоски (не показаны). Электромагнит 2 запитывается током фиксированной частоты, при этом предметный столик 4 начинает вибрировать. Поворотом настроечного кольца 5 устанавливают необходимую амплитуду колебаний столика 4, определяемую опытным путем по эффективности виброуплотнения (конденсации). При необходимости (для иной крупности частиц уплотняемых материалов) переключают частоту питающего тока и также поворотом настроечного кольца 6 выбирают нужную амплитуду колебаний столика 4,Использование устройства позволяет упростить конструкцию вследствие исключения дублирующей колебательной системы и введения регулировки амплитуды и частоты колебаний непосредственно в вибратор, упростить настройку амплитуды колебаний (и значит, сократить ее длительность), поскольку поиск необходимой амплитуды колебаний выполняется элементарным приемом - поворотом настроечного кольца, а метод последовательных приближений настройки амплитуды колебаний исключен, а также повысить качество процесса виброуплотнения благодаря возможности быстро и просто оптимально подобать амплитуды и частоты механических колебаний для виброуплотнения с максимальной объемной плотностью материалов, состоящих из частиц, классифицированных по крупности, или их смесей, например при изготовлении фарфорового зуба необходимо уплотнить наносимую последовательными мазками на остов фарфоровую массу, При виброуплотнении из массы выделяется влага (идет процесс конденсации влаги), Чем выше объемная плотность фарфоровой массы зуба, тем меньше в ней места влаге, которая приводит к снижению качества прочности) зуба - появлению микротрещин в массе зуба при последующей технологической операции - спекании. Формула изобретения Устройство для виброуплотнения материалов при изготовлении зубных протезов, содержащее возбудитель колебаний, предметный столик, ножками прикрепленный к подвижным концам пластинчатых пружин, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции при повышении качества процесса виброуплотнения, в него введены цилиндрический корпус, настроечное кольцо и пластинчатые пружины, а возбудитель колебаний установлен в цилиндрический корпус, на внешней стороне которого выполнен кольцевой паз, в котором выполнено с возможностью радиального вращения настроечное кольцо с радиальными выступами, в горизонтальных прорезях которых установлены пластинчатые пружины, выполненные в форме кольцевых дуг, причем неподвижный конец каждой из пружин прикреплен к корпусу.1732963- Гладуну б Составитель В.БаганоТехред М,Моргентал Корректор М.Кучеряв актор Т,Лазоренк одственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 аказ 1614 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, К, Раушская наб 4/5
