Способ грохочения сыпучих материалов и устройство для его осуществления

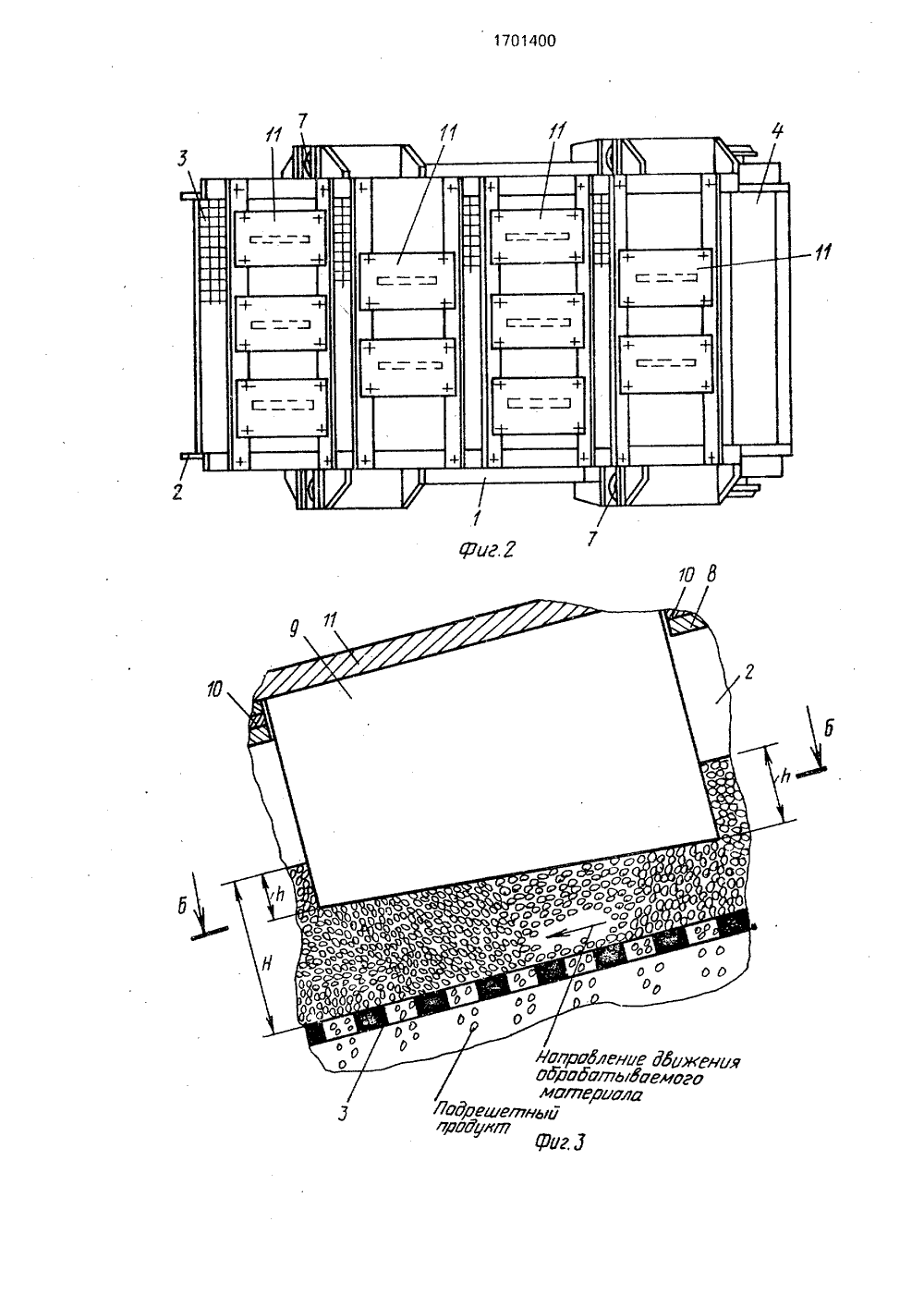

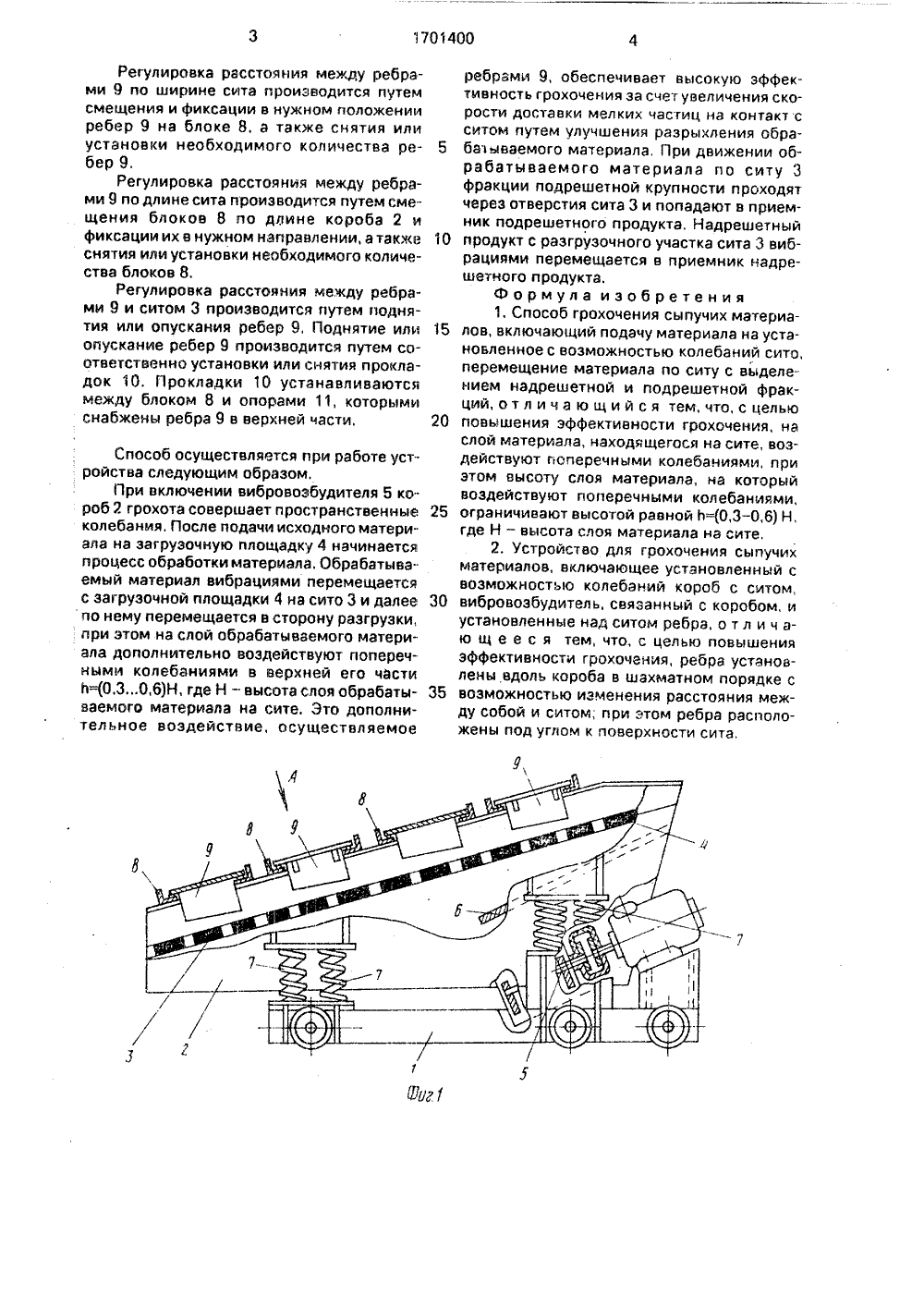

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 701400 1)5 В 07 В 1/00, 1 ОМИТЕТ ОТКРЫТ ГОСУДАРСТВЕННЫЙ10 ИЗОБРЕТЕНИЯМПРИ ГКНТ СССР ЭСЕС ВТЕНТВ- БИБЛ ОБРЕТЕ ОПИСАН Короб 2 опира гие элементы 7, Н установлены попе ными ребрами 9, носительно друга возможностью р расстояния между ностью. Для обеспечен сти грохочения пр материалов при р разной величине с териала с разным извести регулиро ребрами 9 по длин ребрами и ситом 3 ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССРВ 363528, кл. В 07 В 146, 1971.(54) СПОСОБ ГРОХОЧЕНИЯ СЫПУЧИХ МАТЕРИАЛОВ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Изобретение относится к разделениюсыпучих материалов (СМ) по крупности им,б, использовано в горной, металлургической, коксохимической и строительной отИзобретение относится к технике для разделения сыпучих материалов по крупности и может быть использовано в горной, металлургической и коксохимической и строительной отраслях промышленности на операции разделения сыпучих материалов на фракции по крупности частиц.Цель изобретения - повышение эффективности грохочения.На фиг.1 изображено устройство для осуществления способа грохочения сыпучих материалов, разрез; на фиг.2 - вид А на фиг.1; на фиг.З - схема способа грохочения сыпучих материалов; на фиг,4 - разрез Б - Б на фиг.З; на фиг,5 - пример выполнения поперечного блока, разрез; на фиг,б - разрез В - В на фиг.5.Устройство для осуществления способа горохочения сыпучих материалов состоит из грохота с пространственными колебаниями,раслях пром-сти при разделении СМ на фракции по крупности частиц, Цель изобретения - повышение эффективности грохочения, Устройство для осуществления способа грохочения содержит колеблющийся короб 2 с ситом 3, над которым установлены ребра (Р) 9. Установлены Р 9 вдоль короба 2 в шахматном порядке с воэможностью изменения расстояния между собой и ситом 3 и под углом к его поверхности. На слой СМ, находящегося на колеблющемся сите 3, воздействуют поперечными колебаниями, которые передаются ему Р 9. Высоту этого слоя ограничивают величиной, равной 0,3- 0,6 Н, где Н - высота слоя материала на сите, 2 с.п, ф-лы, б ил. остоящего из рамы 1, короба 2 с ситом 3,агрузочной площадкой 4, вибровозбудитеем 5, поддоном б. тся на раму 1 через упру- а коробе 2 над ситом 3- ф ечные блоки 8 с продоль- фа ста новлен ными друг от(в шахматном порядке с ,.С) гулирования величины собой и сеющей поверхия высокой эффективно- ф и обработке различныхазной нагрузке, т,е, при лоя обрабатываемого магран, составом, надо провку расстояния между е и ширине сита и междуРегулировка расстояния между ребрами 9 по ширине сита производится путем смещения и фиксации в нужном положении ребер 9 на блоке 8. а также снятия или установки необходимого количества ре бер 9,Регулировка расстояния между ребрами 9 по длине сита производится путем смещения блоков 8 по длине короба 2 и фиксации их в нужном направлении, а также 10 снятия или установки необходимого количества блоков 8.Регулировка расстояния между ребрами 9 и ситом 3 производится путем поднятия или опускания ребер 9, Поднятие или 15 опускание ребер 9 производится путем соответственно установки или снятия прокладок 10. Прокладки 10 устанавливаются между блоком 8 и опорами 11, которыми снабжены ребра 9 в верхней части, 20 Способ осуществляется при работе уст.ройства следующим образом,При включении вибровозбудителя 5 короб 2 грохота совершает пространственные 25колебания, После подачи исходного материала на загрузочную площадку 4 начинаетсяпроцесс обработки материала. Обрабатываемый материал вибрациями перемещаетсяс загрузочной площадки 4 на сито 3 и далее 30по нему перемещается в сторону разгрузки,при этом на слой обрабатываемого материала дополнительно воздействуют поперечными колебаниями в верхней его частий=(О,ЗО,б)Н, где Н - высота слоя обрабатываемого материала на сите. Это дополнительное воздействие, осуществляемое ребрами 9, обеспечивает высокую эффективность грохочения за счет увеличения скорости доставки мелких частиц на контакт с ситом путем улучшения разрыхления обрабатываемого материала, При движении обрабатываемого материала по ситу 3 фракции подрешетной крупности проходят через отверстия сита 3 и попадают в приемник подрешетного продукта, Надрешетный продукт с разгрузочного участка сита 3 вибрациями перемещается в приемник надрешетного продукта.Формула изобретения 1. Способ грохочения сыпучих материалов, включающий подачу материала на установленное с возможностью колебаний сито, перемещение материала по ситу с выделением надрешетной и подрешетной фракций, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности грохочения, на слой материала, находящегося на сите, воздействуют поперечными колебаниями, при этом высоту слоя материала, на который воздействуют поперечными колебаниями, ограничивают высотой равной Ь=(0,3 - 0,6) Н, где Н - высота слоя материала на сите,2. Устройство для грохочения сыпучих материалов, включающее установленный с возможностью колебаний короб с ситом, вибровозбудитель, связанный с коробом, и установленные над ситом ребра, о т л и ч аю щ е е с я тем, чтос целью повышения эффективности грохочения, ребра установлены вдоль короба в шахматном порядке с воэможностью изменения расстояния между собой и ситом, при этом ребра расположены под углом к поверхности сита,Янра 9 лвфаге дааолнительиьо ВоздейстВьй лоаерецнььчи колебануями ка саао абработьдоеиага мащериола - ф Ще 41701400 Составитель Б, ЛевчаевТех ред М. Морге нтал едактор И, Сегляник Корректор Т. ПалийА Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 каз 4495 Тир ВНИИПИ Государственного 113035, Подписноеитета по изобретениям и открытиям при ГКНТ СССква, Ж, Раушская наб., 4/5
