Хранилище битумных материалов

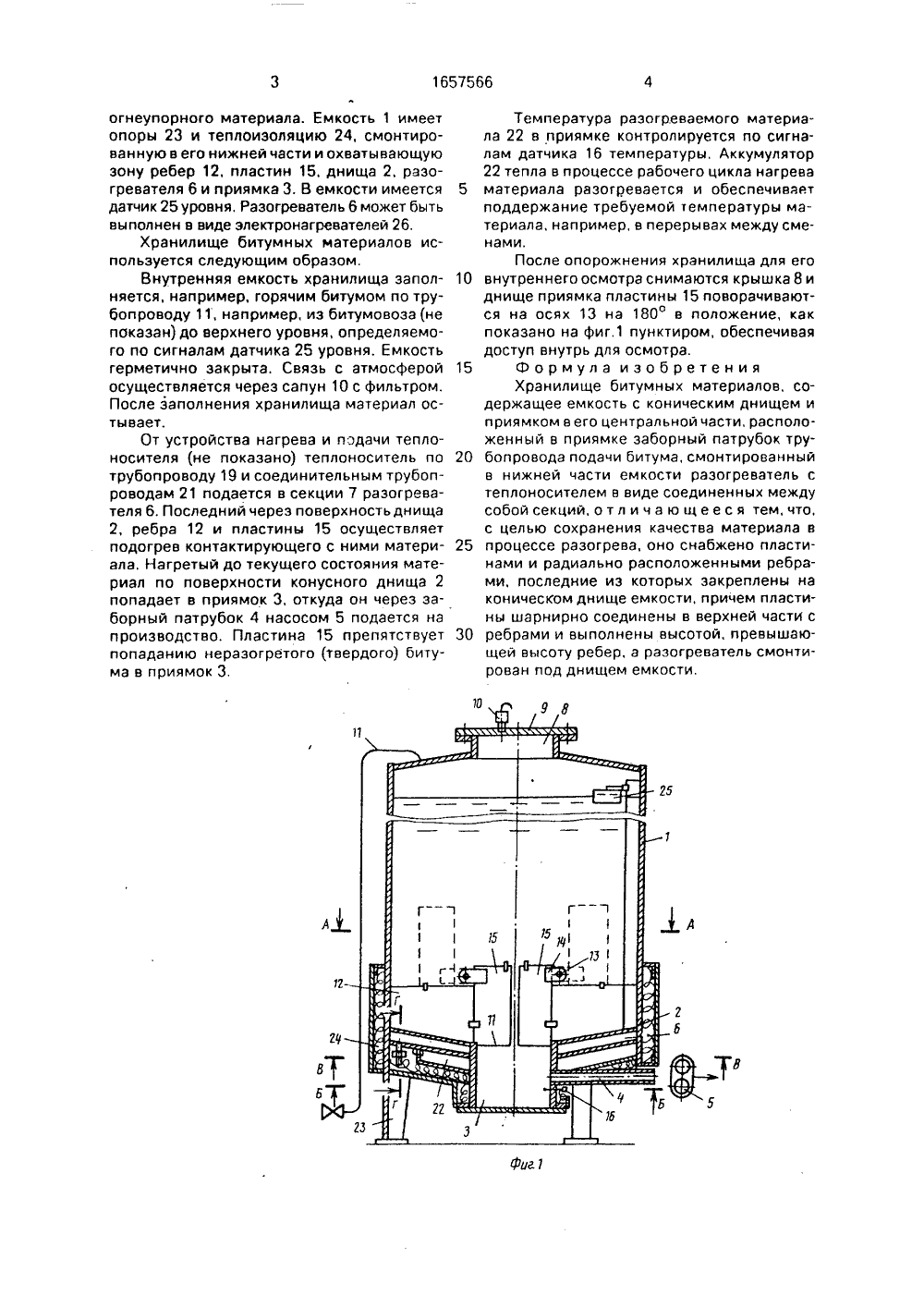

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК Й 2 1657566 А 1 Е 01 С 19/О ОПИСАНИЕ ИЗОБРЕТЕ К АВТО МУ СВИДЕТЕЛЬСТВ ойствам аэогрева а произие качепримен для хра битум но водство ства ма хранили ческом ны ребр соедине нены вы что обес кол ичес нии при ачу его изводстному маш"нягин нное ино рева. В на кони- акреплеарнирно и выполту ребер, ольшого состоящей подроительные ма, с.78 - 79. ЫХ МАТЕРИАприготовле в перед и разогреватель 6 с теплоносителем в виде соединенных между собой секций 7, В верхней части емкости 1 имеется смотровой люк 8, крышка 9, на которой установлен сапун 10 и подсоединен наливной трубопровод 11. На коническом днище емкости закреплены радиально расположенные ребра 12 различной высоты, с верхней .частью которых шарнирно посредством осей 13 и проушин 14 соединены пластины 15, расположенные над приямком 3, Пластины 15 имеют высоту, превышающую высоту ребер 12,Для контроля температуры разогреваемого материала в емкости в зоне входа в трубопровод 4 установлен датчик 16 температуры, Секции 7 разогревателя образованы конусным днищем 2 емкости 3, диафрагмами 17 и листами 18. Секции 7 имеют подводящий 19, отводной 20 и соединительные 21 трубопроводы. Ниже разогревателя 6 размещены аккумуляторы 22 тепла, выполненные в виде радиальных секций из ГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(57) Изобретение относитсянию строительных матери Изобретение относится к приготовлению строительных материалов перед их применением, в частности, к устройствам для хранения, предварительного разогрева битумного мтериала и подачи его на производство,Цель изобретения - сохранение качества материала в процессе разогрева.На фиг.1 изображено хранилище битумных материалов, продольный разрез; на фиг.2 - разрез А-А на фиг.1; на фиг,3 - разрез Б-Б на фиг.1; на фиг.4 - разрез В - В на фиг.1; на фиг.5 - вариант выполнения генератора тепла в виде электронагревателя; на фиг,6 - сечение Г - Г на фиг.1.Хранилище битумных материалов содержит емкость 1 с коническим днищем 2 и приямком 3 в его центральной части, Расположенный в приямке 3 заборный патрубок 4 трубопровода подачи битума сообщен с насосом 5, Хранилище также содержит смонтированный в нижней части емкости 1 ением, в частности к устр нения, предварительного р го материала и подачи его нЦелью является сохранен териала в процессе разо ще битумных материалов днище емкости радиально э а и пластины. Последние ш ны в верхней части с ребрами сотой, превышающей высо печивает поддержание неб тва материала в разогретом температуре, обеспечиваю на производство. 6 ил.огнеупорного материала. Емкость 1 имеетопоры 23 и теплоиэоляцию 24, смонтированную в его нижней части и охватывающуюзону ребер 12, пластин 15, днища 2, разогревателя 6 и приямка 3. В емкости имеется 5датчик 25 уровня, Разогреватель 6 может бытьвыполнен в виде электронагревателей 26.Хранилище битумных материалов используется следующим образом,Внутренняя емкость хранилища запалняется, например, горячим битумом по трубопроводу 11, например, из битумовоэа (непоказан) до верхнего уровня, определяемого по сигналам датчика 25 уровня. Емкостьгерметично закрыта. Связь с атмосферой 15осуществляется через сапун 10 с фильтром.После заполнения хранилища материал остывает.От устройства нагрева и подачи теплоносителя (не показано) теплоноситель по 20трубопроводу 19 и соединительным трубопроводам 21 подается в секции 7 разогревателя 6. Последний через поверхность днища2, ребра 12 и пластины 15 осуществляетподогрев контактирующего с ними материала. Нагретый до текущего состояния материал по поверхности конусного днища 2попадает в приямок 3, откуда он через заборный патрубок 4 насосом 5 подается напроизводство. Пластина 15 препятствует 30попаданию неразогретого (твердого) битума в приямок 3,Температура раэогреваемого материала 22 в приямке контролируется по сигналам датчика 16 температуры, Аккумулятор 22 тепла в процессе рабочего цикла нагрева материала разогревается и обеспечивает поддержание требуемой температуры материала, например, в перерывах между сменами.После опорожнения хранилища для его внутреннего осмотра снимаются крышка 8 и днище приямка пластины 15 поворачиваются на осях 13 на 180 в положение, как показано на фиг.1 пунктиром, обеспечивая доступ внутрь для осмотра,Формула изобретения Хранилище битумных материалов, содержащее емкость с коническим днищем и приямком в его центральной части, расположенный в приямке заборный патрубок трубопровода подачи битума, смонтированный в нижней части емкости раэогреватель с теплоносителем в виде соединенных между собой секций. отл и ча ю щеес я тем, что, с целью сохранения качества материала в процессе разогрева, оно снабжено пластинами и радиально расположенными ребрами, последние из которых закреплены на коническом днище емкости, причем пластины шарнирно соединены в верхней части с ребрами и выполнены высотой, превышающей высоту ребер, а раэогреватель смонтирован под днищем емкости.1657566 Г- Г 12 7 17 И гч Составитель Н,ПоповаТехред М.Моргентал Корректор С. Шевкун Редактор Н.Яцола Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 Заказ 1691 Тираж 36 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5
