Автомат для изготовления колец из ленты

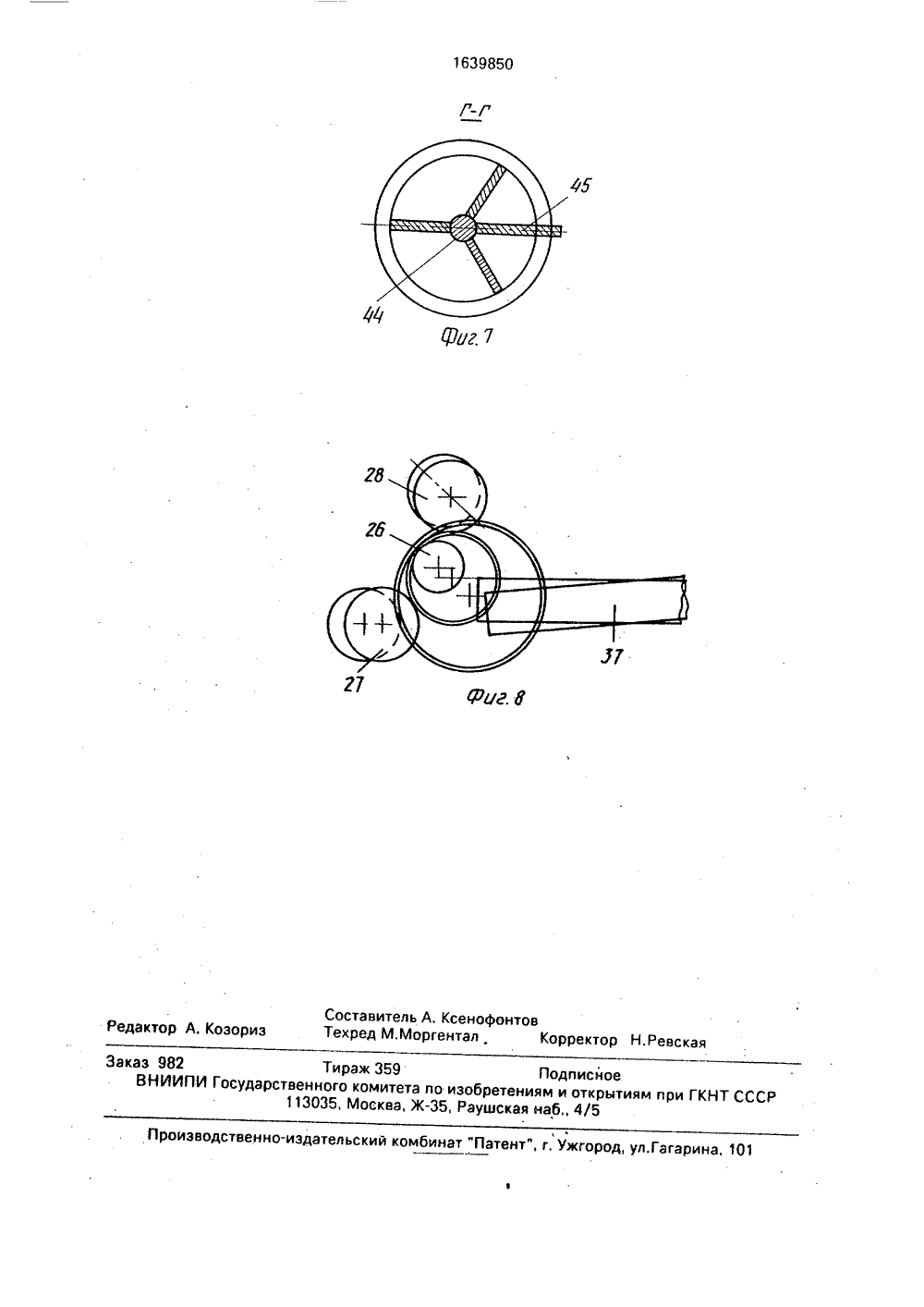

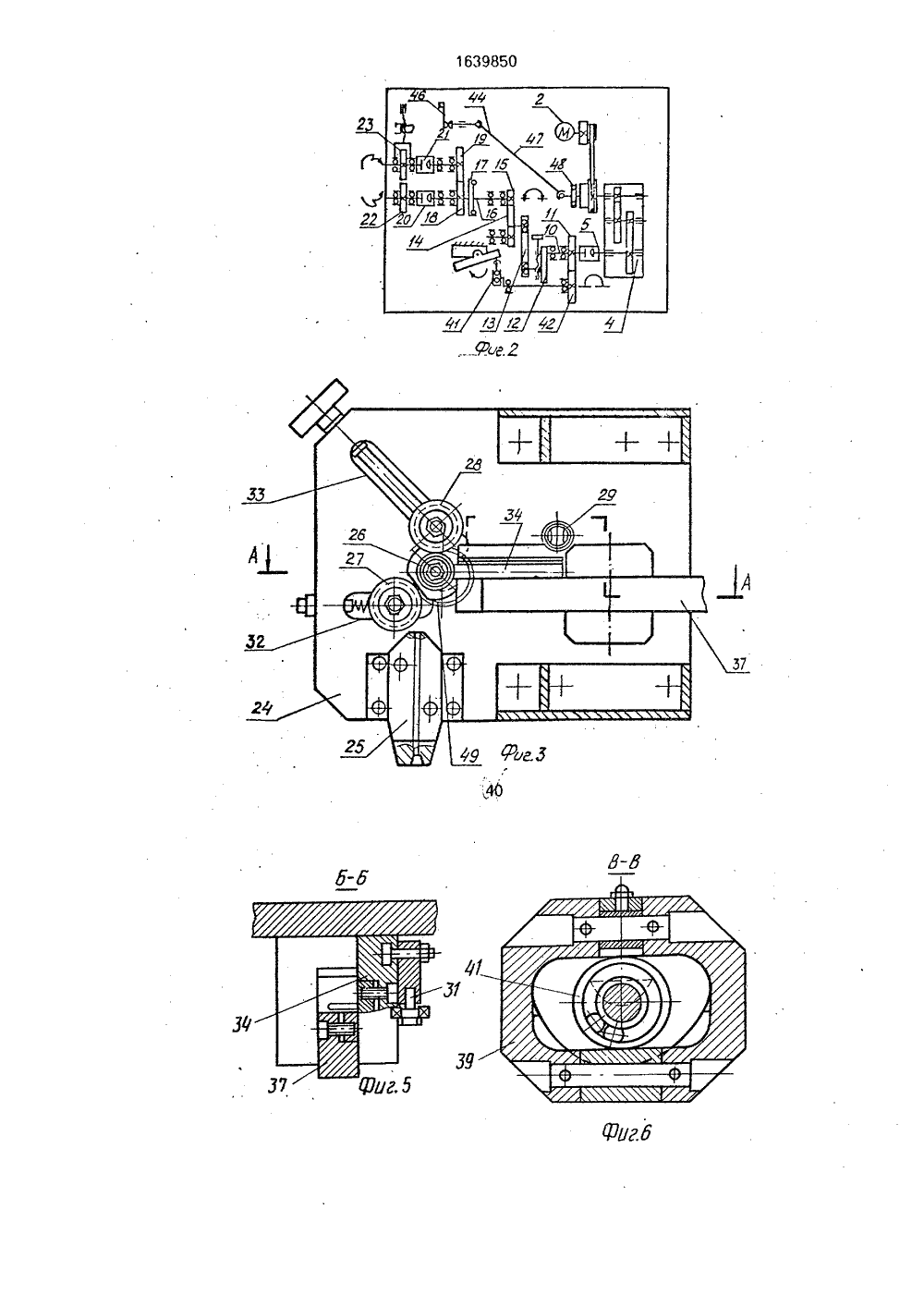

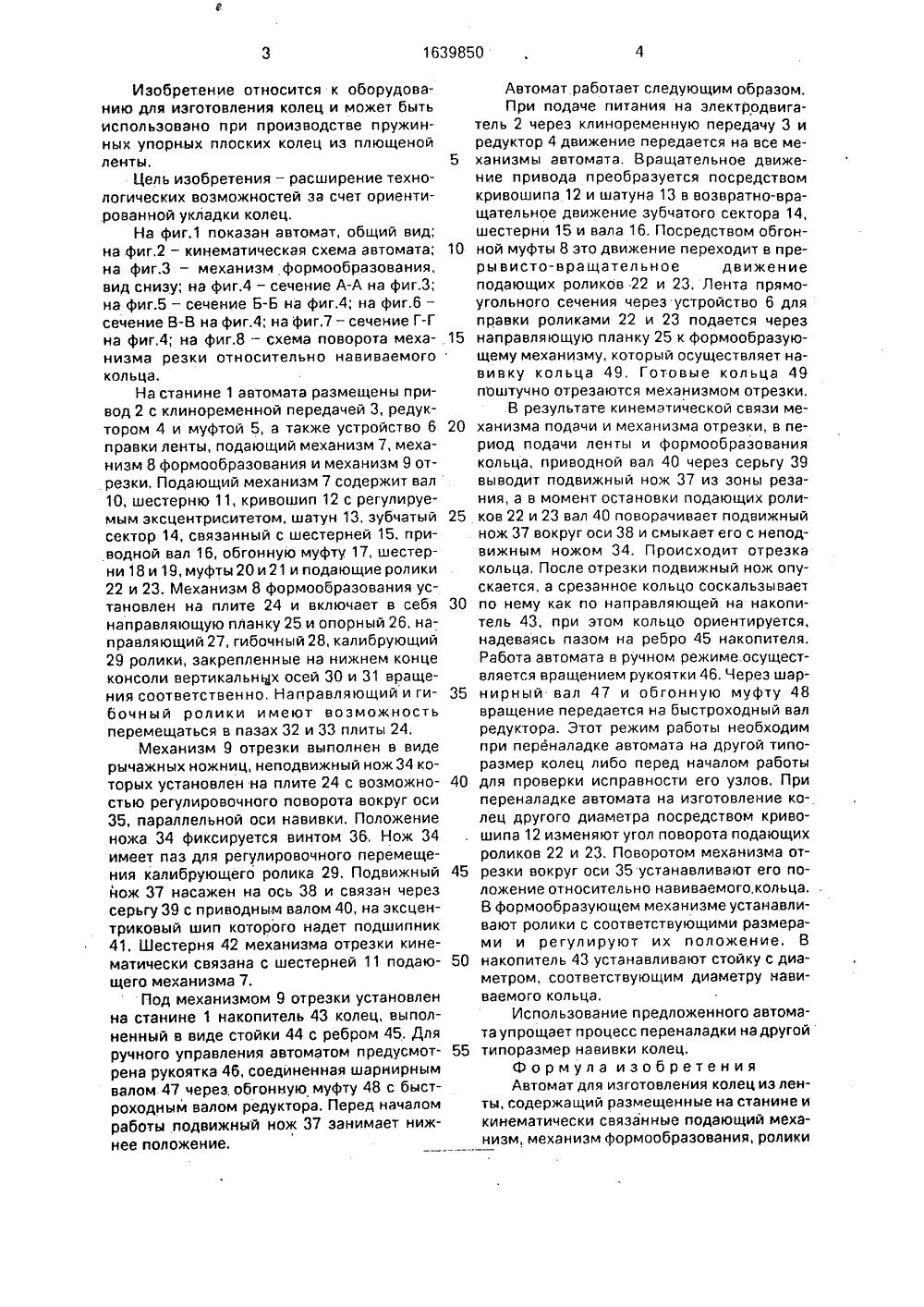

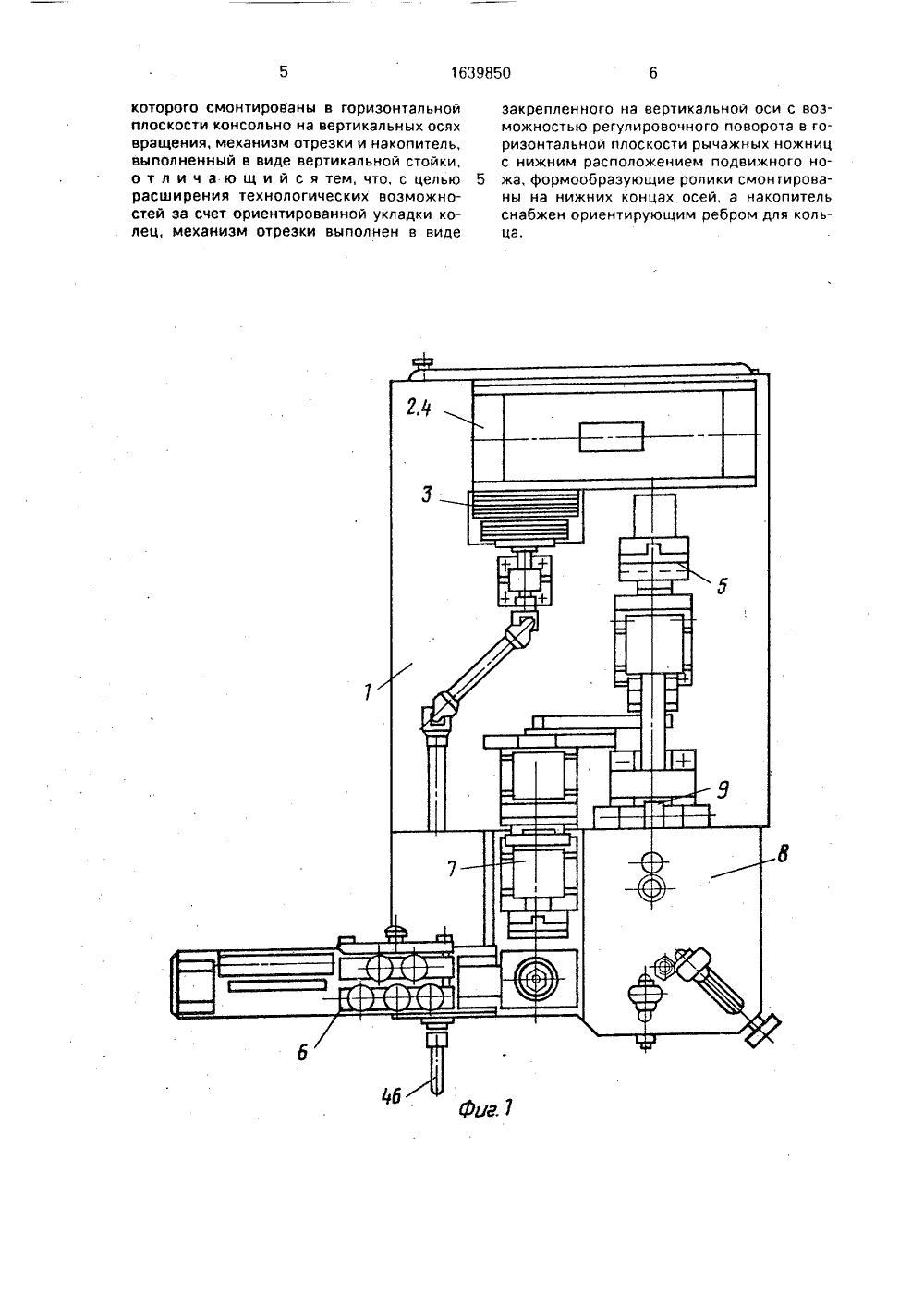

(51)5 В 21 Р 37/О Н ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР РСКОМУ СВИДЕТЕЛЬС(71) Всесоюзный проектно-конструкторскийи технологический институт гидроприводастроительных и дорожных машин(56) Автомат для изготрвления колец маркиОВМ, ФРГ, чертеж М 7692-6042 СБ.Схемарасположения инструмента.(54) АВТОМАТ ДЛЯ ИЗГОТОВЛЕНИЯ КОЛЕЦ ИЗ ЛЕНТЫ(57) Изобретение относится к устройствамдля изготовления колец иэ ленты и позволяет расширить технологические воэможности. Устройство состоит из подающего механизма, механизма формообразования кольца, механизма отрезки и накопителя. Механизм отрезки выполнен в виде закрепленных на вертикальной оси 35 с воэможностью регулировочного поворота в горизонтальной плоскости рычажных ножниц с неподвижным 34 и подвижным 37 ножами. (1 одвижный нож 37 расположен ниже неподвижного ножа 34, формообразующие ролики смонтированны на нижних концах осей, а накопитель снабжен ориентирующим ребром для кольца. 8 ил.Изобретение относится к оборудованию для изготовления колец и может быть использовано при производстве пружинных упорных плоских колец из плющеной ленты.Цель изобретения - расширение технологических возможностей за счет ориенти.рованной укладки колец.На фиг.1 показан автомат, общий вид; на фиг.2 - кинематическая схема автомата; на фиг.З - механизм формообразования, вид снизу; на фиг.4 - сечение А-А на фиг,З; на фиг.5 - сечение Б-Б на фиг.4; на фиг.б - сечение В-В на фиг.4; на фиг.7 - сечение Г-Г на фиг,4; на фиг.8 - схема поворота механизма резки относительно навиваемого кольца.На станине 1 автомата размещены привод 2 с клиноременной передачей 3, редуктором 4 и муфтой 5, а также устройство б правки ленты, подающий механизм 7, механизм 8 формообразования и механизм 9 отрезки, Подающий механизм 7 содержит вал 10, шестерню 11, кривошип 12 с регулируемым эксцентриситетом, шатун 13, зубчатый сектор 14, связанный с шестерней 15, приводной вал 16, обгонную муфту 17, шестерни 18 и 19, муфты 20 и 21 и подающие ролики 22 и 23, Механизм 8 формообразования установлен на плите 24 и включает в себя направляющую планку 25 и опорный 26, направляющий 27, гибочный 28, калибрующий 29 ролики, закрепленные на нижнем конце консоли вертикальных осей 30 и 31 вращения соответственно. Направляющий и гибочный ролики имеют возможность перемещаться в пазах 32 и 33 плиты 24,Механизм 9 отрезки выполнен в виде рычажных ножниц, неподвижный нож 34 которых установлен на плите 24 с возможностью регулировочного поворота вокруг оси 35, параллельной оси навивки. Положение ножа 34 фиксируется винтом Зб, Нож 34 имеет паз для регулировочного перемещения калибрующего ролика 29. Подвижный нож 37 насажен на ось 38 и связан через серьгу 39 с приводным валом 40, на эксцентриковый шип которого надет подшипник 41. Шестерня 42 механизма отрезки кинематически связана с шестерней 11 подающего механизма 7.Под механизмом 9 отрезки установлен на станине 1 накопитель 43 колец, выполненный в виде стойки 44 с ребром 45. Для ручного управления автоматом предусмотрена рукоятка 46, соединенная шарнирным валом 47 через, обгонную муфту 48 с быстроходным валом редуктора. Перед началом работы подвижный нож 37 занимает нижнее положение.Автомат работает следующим образом, При подаче питания на электродвигатель 2 через клиноременную передачу 3 и редуктор 4 движение передается на все механизмы автомата. Вращательное движение привода преобразуется посредством кривошипа 12 и шатуна 13 в возвратно-вращательное движение зубчатого сектора 14, шестерни 15 и вала 16. Посредством обгонной муфты 8 это движение переходит в прерывисто-вращательное движение подающих роликов 22 и 23, Лента прямоугольного сечения через устройство б для 5 10 правки роликами 22 и 23 подается через направляющую планку 25 к формообразующему механизму, который осуществляет навивку кольца 49. Готовые кольца 49 поштучно отрезаются механизмом отрезки.В результате кинематической связи механизма подачи и механизма отрезки, в пе 15 20 риод подачи ленты и формообразования кольца, приводной вал 40 через серьгу 39 выводит подвижный нож 37 из зоны резания, а в момент остановки подающих роливижным ножом 34. Происходит отрезка кольца, После отрезки подвижный нож опускается, а срезанное кольцо соскальзывает по нему как по направляющей на накопи 30 тель 43, при этом кольцо ориентируется, надеваясь пазом на ребро 45 накопителя. Работа автомата в ручном режиме осуществляется вращением рукоятки 46. Через шарнирный вал 47 и обгонную муфту 48 вращение передается на быстроходный вал редуктора, Этот режим работы необходим при переналадке автомата на другой типоразмер колец либо перед началом работы 40 для проверки исправности его узлов, При переналадке автомата на изготовление колец другого диаметра посредством кривошипа 12 изменяют угол поворота подающих роликов 22 и 23. Поворотом механизма отрезки вокруг оси 35 устанавливают его положение относител ьно навиваемого,кольца, В формообразующем механизме устанавливают ролики с соответствующими размерами и регулируют их положение. В накопитель 43 устанавливают стойку с диаметром, соответствующим диаметру навиваемого кольца,Использование предложенного автомата упрощает процесс переналадки на другой 45 50 55 типоразмер навивки колец. Формула изобретения Автомат для изготовления колец из ленты, содержащий размещенные на станине и кинематически связанные подающий механизм,механизм формообразования, ролики 25 ков 22 и 23 вал 40 поворачивает подвижный нож 37 вокруг оси 38 и смыкает его с непод 1639850которого смонтированы в горизонтальной плоскости консольно на вертикальных осях вращения, механизм отрезки и накопитель, выполненный в виде вертикальной стойки, о т л и ч а ю щ и й с я тем, что, с целью расширения технологических возможностей за счет ориентированной укладки колец, механизм отрезки выполнен в виде закрепленного на вертикальной оси с возможностью регулировочного поворота в горизонтальной плоскости рычажных ножниц с нижним расположением подвижного но жа, формообразующие ролики смонтированы на нижних концах осей, а накопитель снабжен ориентирующим ребром для кольца.1639850 Составитель А. КсенофонтовТехред М,Моргентал Корректор Н.Ревская едактор А. Козор Заказ 982 Тираж 359 Подписное ВНИИПИ Государственного комитета по изобретениям и открцтиям при ГКНТ СС 113035, Москва, Ж, Раувская наб 4/5 роизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10
