Способ сортирования плодов и устройство для его осуществления

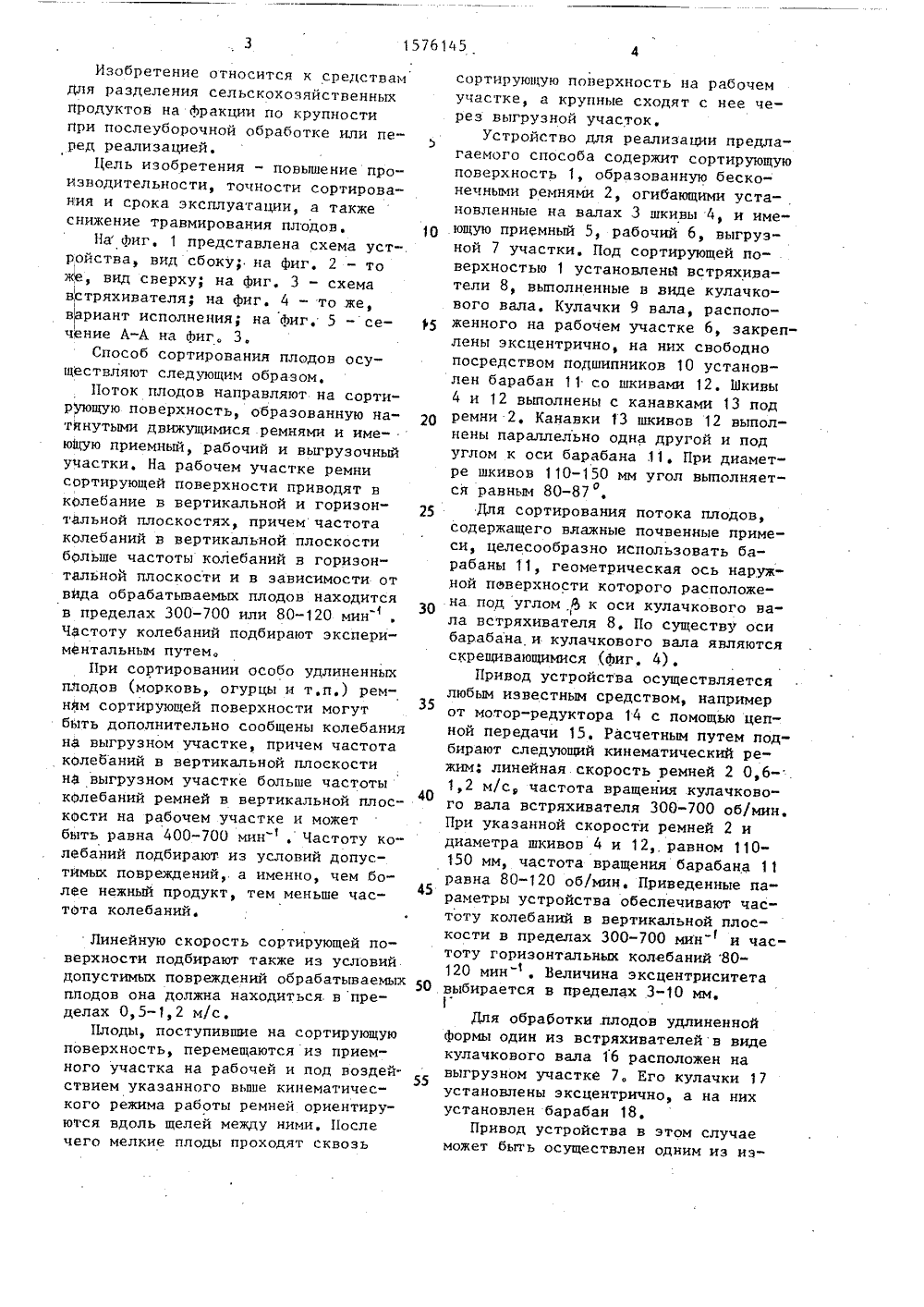

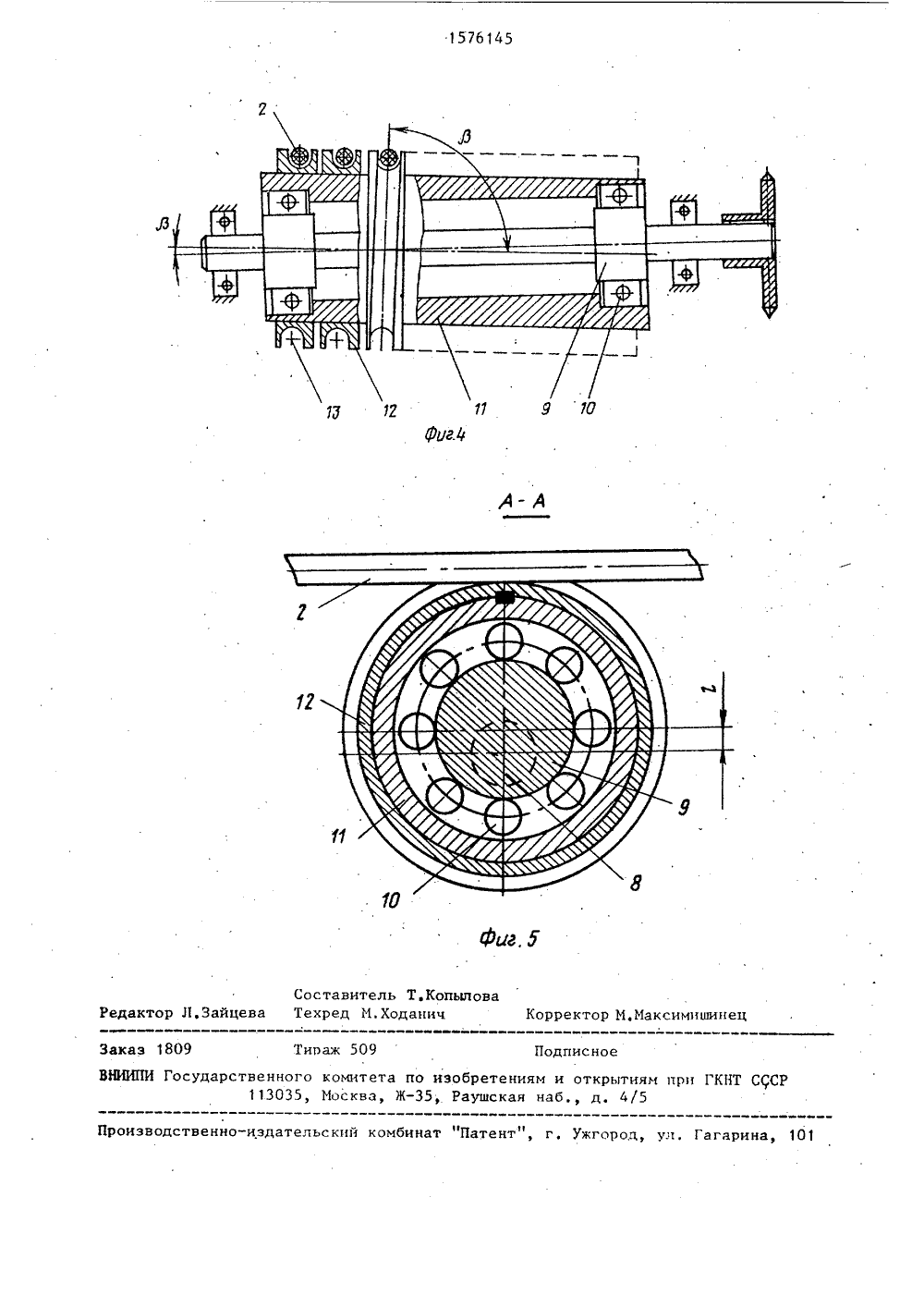

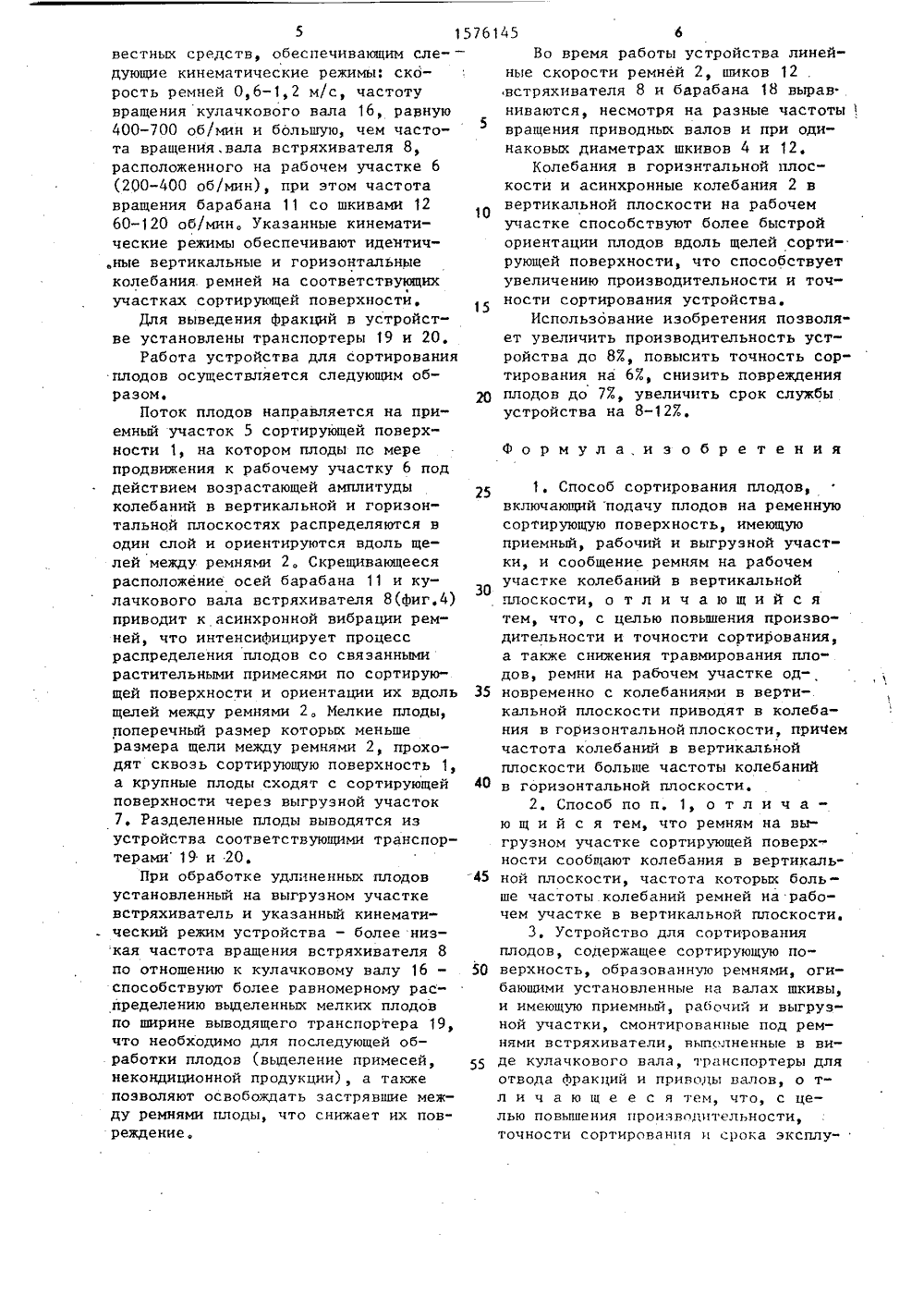

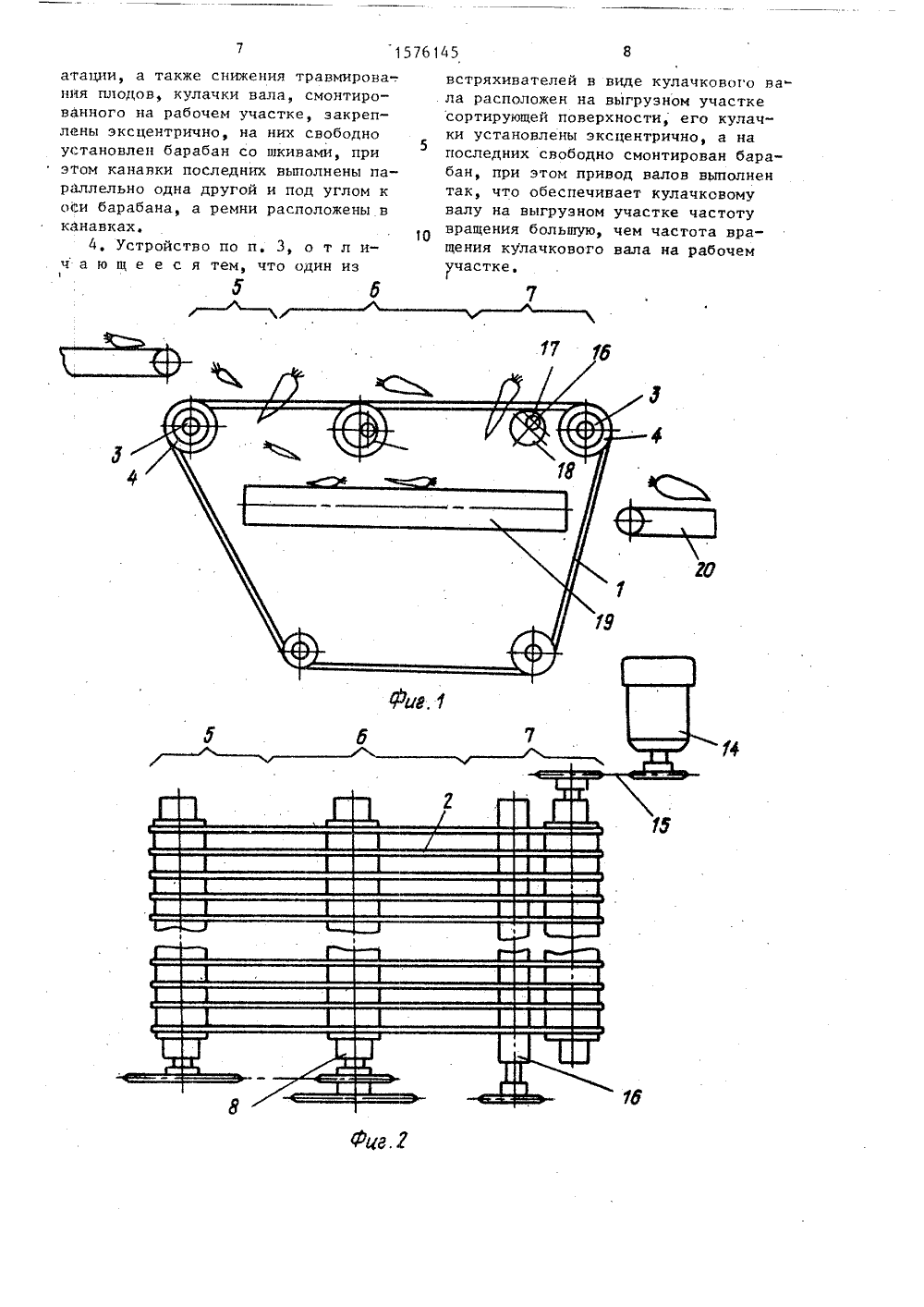

,Н,Колч и 2 з.п.ф-лы,кивов. ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И О 7 КРЫТИПРИ ГКНТ СССР(71) Научно-производственное объединение по сельскохозяйственному машиностроению(56) Авторское свидетельство СССР М 200332, кл, А 23 И 15/00, 1966 . (54) СПОСОБ СОРТИРОВАНИЯ ПЛОДОВ И УСТРОЙСТВО Ц 1 И ЕГО ОСУЩЕСТВЛЕНИЯ (57) Изобретение относится к средствам для разделения сельскохозяйственных продуктов на фракции по крупности при послеуборочной обработке или перед реализацией, Цель изобретения - повышение производительности, точности сортирования и срока эксплу 2атации, а также снижение травмирования плодов. Способ сортирования плодов включает подачу плодов на ременную сортирующую поверхность и сообщение ремням 2 на рабочем участке колебаний в вертикальной и горизонтальной плоскостях, а при обработке удлиненных плодов придание ремням 2 колебаний в вертикальной плоскости на выгрузном участке 7. В устройстве для осуществления способа под ремнями на рабочем участке расположен встряхиватель, кулачки 9 которого установлены эксцентрично, а на них свободно смонтирован барабан 11 со шкивом 12. Канавки 13 шкивов выполнены параллельно одна другой и под углом к оси барабана. Встряхиватель на выгрузном участке 7 выполнен аналогично но без35 Линейную скорость сортирующей поверхности подбирают также из условий допустимых повреждений обрабатываемых 5 О плодов она должна находиться в пределах 0,5-1,2 м/с.Плоды, поступившие на сартирующую поверхность, перемещаются иэ приемного участка на рабочей и под воздей ствием указанного выше кинематического режима работы ремней ориентируются вдоль щелей между ними. После чего мелкие плоды проходят сквозь Изобретение относится к средствамдля разделения сельскохозяйственныхпродуктов на фракции по крупностипри паслеуборочной обработке или перед реализацией.5Цель изобретения - повышение производительности, точности сортирования и срока эксплуатации, а такжеснижение травмирования плодов, 1 ОНа фиг. 1 представлена схема уст-.ройства, вид сбоку; на фиг. 2 - тоже, вид сверху; на фиг. 3 - схемавстряхивателя; на фиг. 4 - то же,врриант исполнения; на фиг. 5 - сечение А-А на фиг. 3.Способ сортирования плодов осуществляют следующим образом,Поток плодов направляют на сортирУющую поверхность, образованную натянутыми движущимися ремнями и имеющую приемный, рабочий и выгруэочныйучастки, На рабочем участке ремнисортирующей поверхности приводят вкалебание в вертикальной и горизонтальной плоскостях, причем частотаколебаний в вертикальной плоскостибОльше частоты колебаний в горизонтальной плоскости и в зависимости отвида обрабатываемых плодов находитсяв пределах 300-700 или 80-120 мин1 30Частоту колебаний подбирают экспериментальным путем,При сортировании особо удлиненныхплодов (морковь, огурцы и т.п.) ремням сортирующей поверхности могутбыть дополнительно сообщены колебанияна выгрузном участке, причем частотаколебаний в вертикальной плоскостина выгрузном участке больше частотыколебаний ремней в вертикальной плоскости на рабочем участке и можетбыть равна 400-700 мин. Частоту колебаний подбирают из условий допустимых повреждений, а именно, чем более нежный продукт, тем меньше частота колебаний. сортирующую поверхность на рабочемучастке, а крупные сходят с нее через выгрузной участок.Устройство для реализации предлагаемого способа содержит сортирующуюповерхность 1, образованную бесконечными ремнями 2, огибающими установленные на валах 3 шкивы 4, и имеющую приемный 5, рабочий 6, выгрузной 7 участки. Под сортирующей поверхностью 1 устанавлень 1 встряхиватели 8, выполненные в виде кулачкового вала. Кулачки 9 вала, расположенного на рабочем участке 6, закреплены эксцентрично, на них свободнопосредством подшипников 10 установлен барабан 11 со шкивами 12, Шкивы4 и 12 выполнены с канавками 13 подремни 2, Канавки 13 шкивов 12 выполнены параллельно одна другой и подуглом к оси барабана .11, При диаметре шкивов 110-150 мм угол выполняется равным 80-87Для сортирования потока плодов,содержащего влажные почвенные примеси, целесообразно использовать барабаны 11, геометрическая ось наружной певерхности которого расположена под углом Я к оси кулачкового вала встряхивателя 8. По существу осибарабана и кулачкового вала являютсяскрещивающимися (фиг. 4).Привод устройства осуществляетсялюбым известным средством, напримерот мотор-редуктора 14 с помощью цепной передачи 15, Расчетным путем подбирают следующий кинематический режим: линейная скорость ремней 2 0,6-.1,2 м/с, частота вращения кулачкового вала встряхивателя 300-700 об/мин.При указанной скорости ремней 2 идиаметра шкивов 4 и 12, равном 110150 мм, частота вращения барабана 11равна 80-120 об/мин. Приведенные параметры устройства обеспечивают частоту колебаний в вертикальной плоскости в пределах 300-700 мин и частоту горизонтальных колебаний 80120 мин. Величина эксцентриситетавыбирается в пределах 3-10 мм,Для обработки .плодов удлиненнойформы один из встряхивателей в видекулачкового вала 16 расположен навыгрузкам участке 7. Его кулачки 17установлены эксцентрично, а на нихустановлен барабан 18,Привод устройства в этом случаеможет быть осуществлен одним из иэ5 1вестных средств, обеспечивающим следующие кинематические режимы: скорость ремней 0,6-1,2 м/с, частотувращения кулачкового вала 16, равную400-700 об/мин и большую, чем частота вращения, вала встряхивателя 8,расположенного на рабочем участке 6(200-400 об/мин), при этом частотавращения барабана 11 со шкивами 1260-120 об/мин, Указанные кинематические режимы обеспечивают идентич,ные вертикальные и горизонтальныеколебания ремней на соответствующих4участках сортирующей поверхности,Для выведения Фракций в устройстве установлены транспортеры 19 и 20,Работа устройства для сортированияплодов осуществляется следующим образом.Поток плодов направляется на приемный участок 5 сортирующей поверхности 1, на котором плоды по мерепродвижения к рабочему участку 6 поддействием возрастающей амплитудыколебаний в вертикальной и горизонтальной плоскостях распределяются водин слой и ориентируются вдоль щелей между ремнями 2, Скрещивающеесярасположение осей барабана 11 и кулачкового вала встряхивателя 8(Фиг,4)приводит к асинхронной вибрации ремней, что интенсиФицирует процессраспределения плодов со связаннымирастительными примесями по сортирующей поверхности и ориентации их вдольщелей между ремнями 2, Мелкие плоды,поперечный размер которых меньшеразмера щели между ремнями 2, проходят сквозь сортирующую поверхность 1,а крупные плоды сходят с сортирующейповерхности через выгрузной участок7. Разделенные плоды выводятся изустройства соответствующими транспортерами 19 и 20,При обработке удлиненных плодовустановленный на выгрузном участкевстряхиватель и указанный кинематический режим устройства - более низкая частота вращения встряхивателя 8по отношению к кулачковому валу 16 способствуют более равномерному распределению выделенных мелких плодовпо ширине выводящего транспортера 19,что необходимо для последующей обработки плодов (вьщеление примесей,некондиционной продукции), а такжепозволяют освобождать застрявшие между ремнями плоды, что снижает их пов"реждение,576145 6Во время работы устройства линейные скорости ремней 2, шиков 12встряхивателя 8 и барабана 18 вырав.ниваются, несмотря на разные частотывращения приводных валов и при одинаковых диаметрах шкивов 4 и 12.Колебания в горизнтальной плоскости и асинхронные колебания 2 ввертикальной плоскости на рабочемучастке способствуют более быстройориентации плодов вдоль щелей сортирующей поверхности, что способствуетувеличению производительности и точности сортирования устройства.Использование изобретения позволя"ет увеличить производительность устройства до 8 Х, повысить точность сор"тирования на 6 Х, снизить повреждения 20 плодов до 7 Х, увеличить срок службыустройства на 8-12 Х.Ф о р м у л а, и з о б р е т е н и яСпособ сортирования плодов,включающий подачу плодов на ременнуюсортирующую поверхность, имеющуюприемный, рабочий и выгрузкой участки, и сообщение ремням на рабочемучастке колебаний в вертикальнойплоскости, о т л и ч а ю щ и й с ятем, что, с целью повьппения производительности и точности сортирования,а также снижения травмирования плодов, ремни на рабочем участке од новременно с колебаниями в вертикальной плоскости приводят в колебания в горизонтальнойплоскости, приМемчастота колебаний в вертикальнойплоскости больше частоты колебаний 4 О в горизонтальной плоскости.2Способ по п. 1, о т л и ч а -ю щ и й с я тем, что ремням на выгрузном участке сортирующей поверхности сообщают колебания в вертикаль- -45 ной плоскости, частота которых больше частоты. колебаний ремней на рабочем участке в вертикальной плоскости,3, Устройство для сортированияплодов, содержащее сортирующую по верхность, образованную ремнями, огибающими установленные на валах шкивы,и имеющую приемный, рабочий и выгрузной участки, смонтированные под ремнями встряхиватели, выполненные в ви де кулачкового вала, транспортеры дляотвода Фракций и приводы валов, о тл и ч а ю щ е е с я тем, что, с целью повьппения производительности,точности сортирования и срока эксплу 1576145атации, а также снижения травмирова-. ния плодов, кулачки вала, смонтированного на рабочем участке, закреплены эксцентрично, на них свободно установлен барабан со шкивами, при этом канавки последних выполнены параллельно одна другой и под углом к оси барабана, а ремни расположены в канавках.4, Устройство по п, 3, о т л ич а ю щ е е с я тем, что один иэХ б встряхивателей в виде кулачкового вала расположен на выгруэном участкесортирующей поверхности, его кулачки установлены эксцентрично, а напоследних свободно смонтирован барабан, при этом привод валов выполнентак, что обеспечивает кулачковомувалу на выгруэном участке частотувращения больптую, чем частота вращения кулачкового вала на рабочемучастке,1576145 2 Составитель Т,Копыловаактор Л,Зайцева Техред М.Ходанич Коррек Максимищинец аэ 1809 писно ЯИИПИ Го Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101 Тираж 509 дарственного комитета по 113035, Москва, Жобретен Раушска м и открытиям при ГКНТ ССРнаб д. 4/5
