Устройство для ориентированного радиоприема

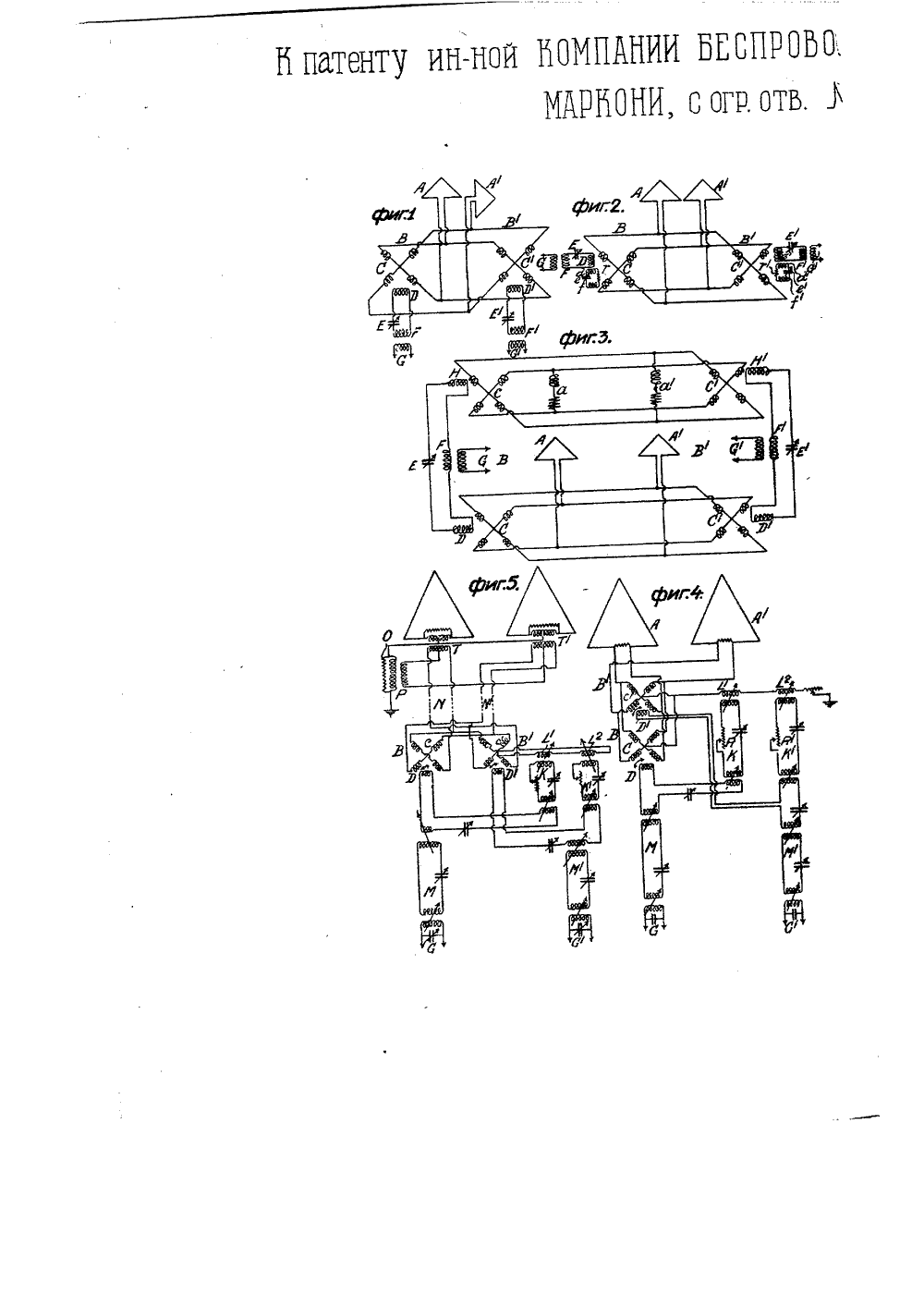

1567 Класс 21-а ПАТЕНТ НА ИЗОБРЕТЕНИЕ ОПИСАНИЕ устройства для ориентированного радио-приема.К патенту ин - ной Компании Беспроволочного ТелеграфаМаркони, с огр, отв. (Майоп 1 з %1 ге 1 езз Те 1 едгарй Согпрапу,Ь 1 шйед), Лондон, заявленному 27 марта 1924 г. (ваяв. свид,79164). Действительные изобретатели ин-цы Ч. С. Франклин, Б. Д, Уитт,Д. М. Райт и С. Б. Смис.О выдаче патента опубликовано 31 августа 1926 г. Действие патента распространяется на 15 лет, от 15 сентября 1924 г.Известно, что при соединении радиогониометра с двумя рамочными антеннами, вроде антенны Беллини, направление сигналов может быть определено поворачиванием подвижной катушки, соединенной с соответствующим приемником. Согласно предлагаемому изобретению, с общей парою рамок соединяются два или же большее число радиогониометров. Таким образом, от двух или от большего числа станций, расположенных в различных направлениях по отношению к приемной станции, могут быть принимаемы сигналы при посредстве одной общей антенны независимо друг от друга и от длины волн этих сигналов.Рекомендуется применение специальной пеленгирующей катушки, состоящей ( из двух секций, намотанных под пря-мыми углами одна к другой, при чемкаждая секция образует часть отдельной настроенной цепи. Цепь одной секции, которая в нижеследующем будет называться активной, связывается с приемной цепью, между тем как другая сек-,ция, именуемая в дальнейшем компенсирующей, заключает в себе регулируемое омическое сопротивление, предназначенное для компенсации реактивного действия приемника.В виде варианта, для каждого приемника может быть применена пара радиогониометров, при чем катушки поля первого радиогониометра соединяются с приемной антенной, между тем как катушки поля второго радиогониометра соединяются и искусственными антеннами, обладающими такими же характеристиками, как и приемная антенна.Пеленгирующие катушки соединяются последовательно или параллельно и связываются с приемником через посредство обычных настраиваю щих цепей; эти пеленгирующие катушки механически связываются между собою, при чем обмотки их действуют противоположно друг другу, так что связи между первою пелен гирующею катушкою и приемной антенной соответствует антис вязь через искусственную антенну.из приемников, не нарушая кривой другого.На фиг. 4 показано устройство, при посредстве которого можно на каждом приемнике получать сердцевидную полярную диаграмму. Средние точки неподвижных катушек СС двух радиогониометров соединяются с землей через индуктивные сопротивления Ы. Цепь пеленгирующей катушки 0 настраивается на одну из подлежащих приему волн и связывается через посредство настроенной цепи К с индуктивным сопротивлением 7., а в то же время через посредство промежуточной настроенной цепи М - с приемной цепью 6. Подобным же образом цепь пеленгирующей катушки О настраивается на подлежажую приему вторую волну и связывается через посредство настроенной цепи К с индуктивным сопротивлением Р, а через посредство настроенной промежуточной цепи М - с приемной цепью 6. Каждый из приемников, следовательно, приводится в действие цепью, ассосиированной с двумя рамками АА, а также с обыкновенною антенною, образуемою контуром, заключающим в себе индуктивные сопротивления 1,Р. Вся система, следовательно, дает в результате диаграмму сердцевидной формы, если только амплитуда и фаза потенциалов, наводимых в цепях катушек .00 при различных волнах, соответственно правильны. Амплитуды могут быть легко регулируемы при помощи связей, между тем как фазы для каждой волны могут быть регулируемы настраиванием соответственно цепей К и К, при чем в состав этих цепей включаются омические сопротивления ЙЯ, так что регулировка может и не быть слишком острой. Указанный способ регулировки фаз, состоящий в изменении настройки некоторой промежуточной цепи, является вполне подходящим для получения желательного результата, хотя вместо него может применяться и любой другой способ смещения фаз.Если связи в радиогониометрах и связи цепи простой антенны слабы, то установка того или другого из радиогониометров может производиться без сколько- нибудь значительного влияния на установку второго радиогониометра. Критическая величина связей зависитот разности между длинами подлежа, щих приему волн. Если эта разность 1 составляет несколько процентов от длины 1 той или другой волны, то никакогоумень щения в силе сигналов не будет заме чаться, но если эта разность очень мала или равна нулю, то связи должны быть ослаблены за пределы наиболее благоприятного соотношения в целях достижения полной независимости друг от , друга обоих радиогониотров.В виде варианта, может быть применено устройство, представленное на фиг. 2 или 3.фиг. 5 представляет устройство, сходное с показанным на фиг. 4, с тою лишь разницею, что радиогониометры удалены на некоторое расстояние от рамок и соединяются с ними при по мощи кабелей ФИ. В этом случае каждая из рамок замкнута и рамки эти связываются с неподвижными катушками радиогониометров через посредство трансформатора ТТ, между тем как простая антенна образуется соединением средней точки нижнего звена каждой рамки с землею через посредство присоединенных параллельно омического сопротивле-ния О и индуктивного сопротивления Р, при чем это последнее сопротивление, связывается со средними точками вторичных обмоток трансформаторов Т 7.ПРЕДМЕТ ПАТЕНТА.1. Устройство для ориентированного радио-приема, характеризующееся тем, что с приемной сетью Ве 111 П 1 соединено два или более радиогониометра СВ и СР, каждый из которых соединен со своим приемником 6 и соответственно 6, при чем подвижные катушки радиогониометров могут иметь компенсационную обмотку И, И, каковая обмотка должна быть перпендикулярна к рабочей обмотке .О, 0 и замкнута на сопротивление г, г (фиг. 1, 2, 3, 4, 5).2, Видоизменение устройства, охарактеризованного в п. 1, отличающееся тем, что каждый из приемников 6, 6 связан магнитным потоком с двумя радиогониометрами, один из каковых соединен с приемными сетями А и А а другой соединен с искусственными радиосетями а и а (фиг. 3).
