Система передачи дискретной информации

Номер патента: 1506566

Авторы: Вайс, Каплунов, Кордонский, Котиков, Мягков, Черный

ZIP архив

Текст

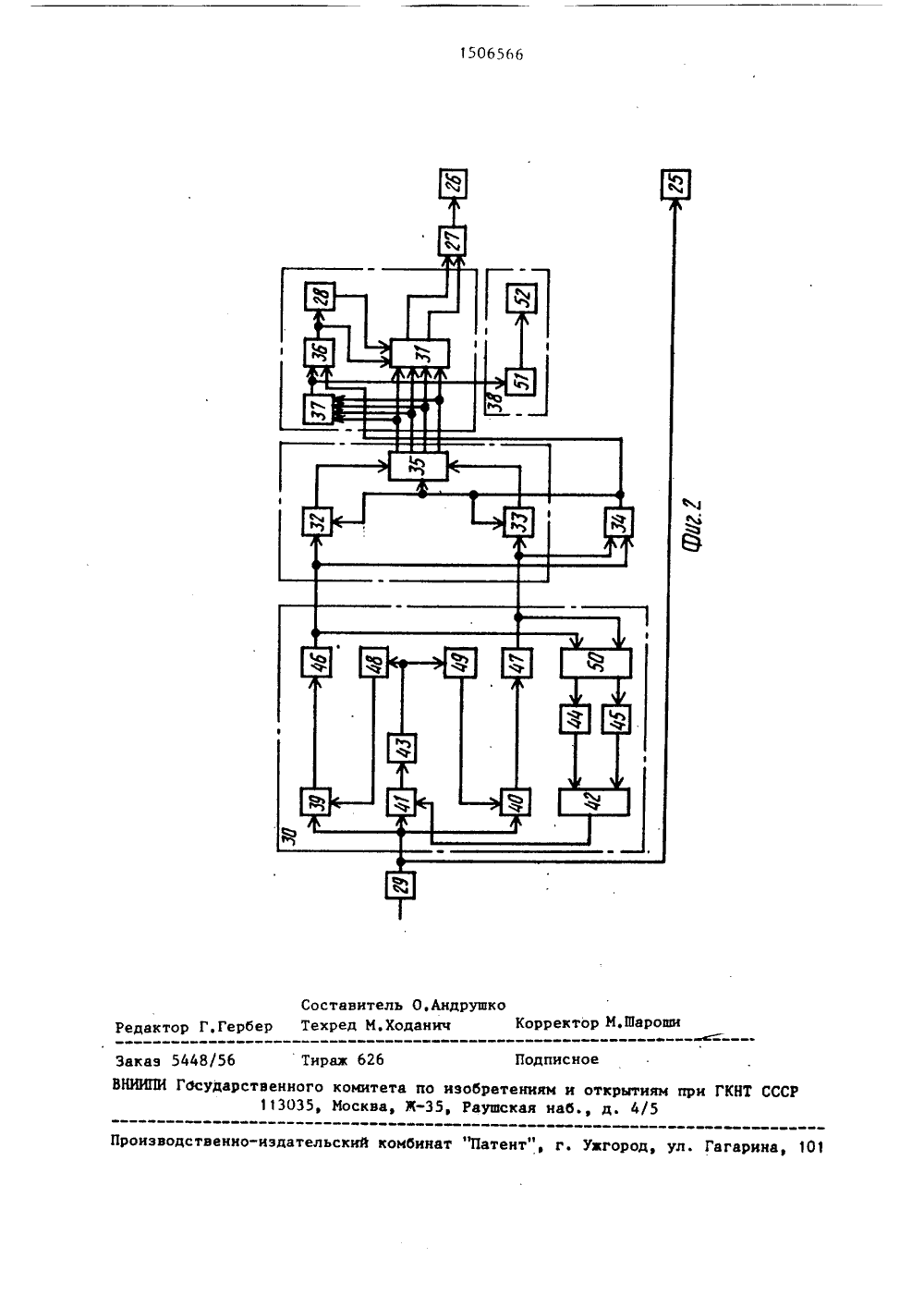

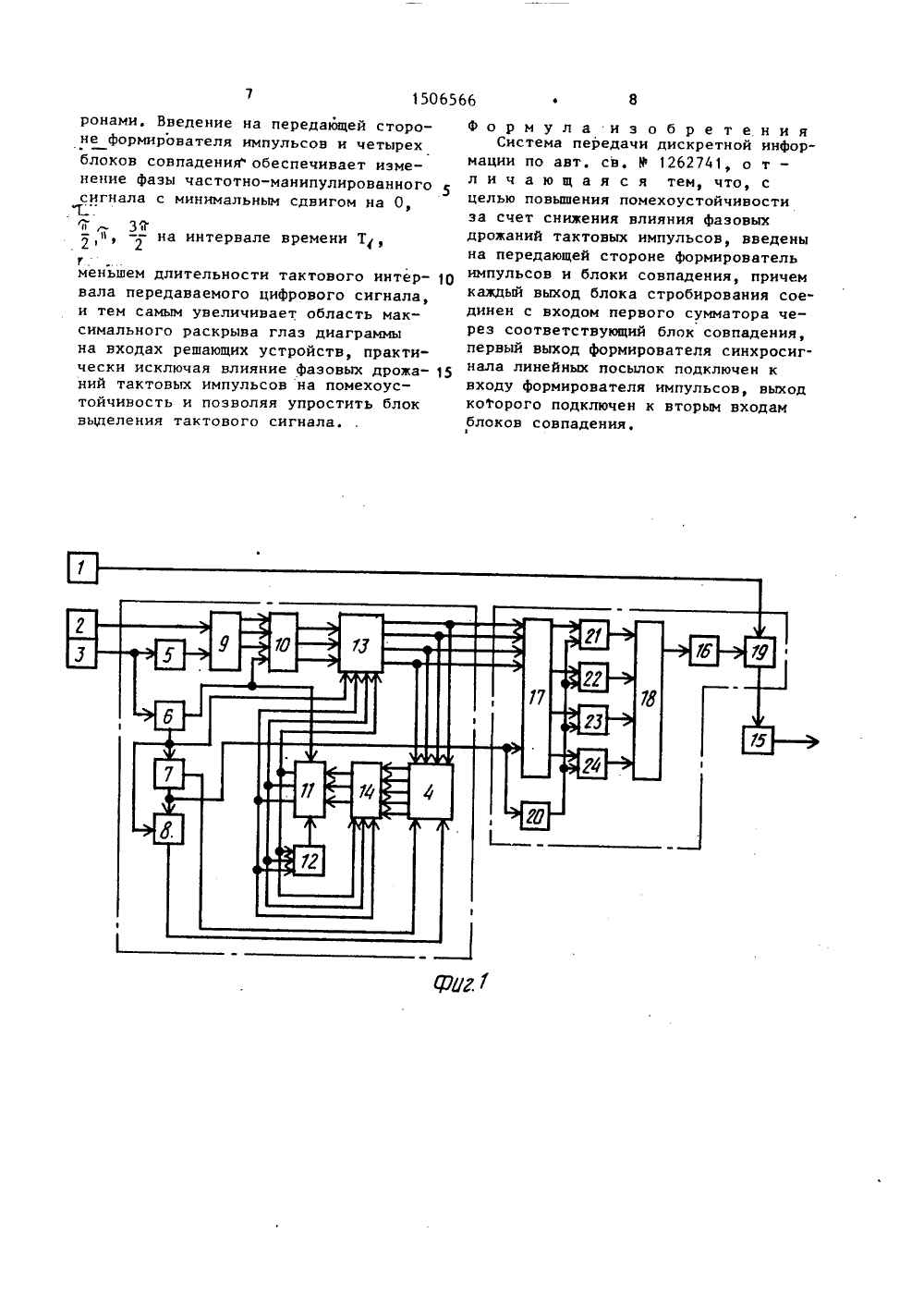

(088,8)свидетельствоН 04 1, 5/00, 1 СС 85 0 И многоЦель оустой сГОСУДАРСТ 8 ЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР К А ВТОРСКОМУ СВИДЕТЕЛЬСТ(61) 1262741 (21) 4345923/2 (22) 16 . 1 1. 87 (46) 07.09.89. (72) Э.А.Вайс, Б.Ш.Кордонский И.В.Мягков и В (53) 621,394.6 (56) Авторское В 1262741, кл,(54) СИСТЕМА ПЕРЕДАЧИ ДИСКРЕТФОРМАЦИИ(57) Изобретение относится кканальной радиорелейной снязизобретения - повышение помех Изобретение относится к многока нальнои радиорелейнои связи, можетнайти применение при построении систем передачи дискретной информации.и является усовершенствованием изобретения по авт, св.1262741,Целью изобретения является повышение помехоустойчивости эа счетснижения влияния фазовых дрожанийтактовых импульсов.На фиг, 1 изображена структурноэлектрическая схема передающей стороны системы; на фиг,2 - то же, приемной стороны системы,Система содержит на передающейстороне источник 1 сигналов служебной связи, источник 2 дискретной информации, блок 3 синхронизации, первый счетчик 4, инвертор 5, формирователь 6 синхросигнала кодовых групп,чиности за счет снижения влияния фазоных дрожаний тактовых импульсон.Введение на передающей стороне формронателя импульсов и четырех блоковсовпадения обеспечивает изменениефазы частотно-манипулированного сигнала с минимальным сдвигом на О,7/2, й, Зп/2 на интервале времениТ меньшем длительности тактовогоинтервала передаваемого цифровогосигнала, и тем самым увеличиваетобласть максимального раскрыва глаздиаграммы на входах решающих устр-впрактически исключая влияние фазовыхдрожаний тактовых импульсов на помехоустойчивость, 1 табл 2 ил,формиронатель 7 синхросигнала линейных посылок, блок 8 сдвига, последовательный регистр 9, параллельныйрегистр 10, блок 11 памяти, блок 12запрета, преобразователь 13 основаниякода, второй счетчик 14, частотныймодулятор 15, фильтр 16 верхних чатот, блок 17 стробирования, первыйсумматор 18, второй сумматор 19, фомирователь 20 импульсов и блоки 2124 совпадения, а на приемной сторо",не - приемник 25 сигналов служебнойсвязи, приемник 26 дискретной информации, формирователь 27 двоичногосигнала, блок 28 носстановления гра-ниц информационных посылок, усилитель29 промежуточной частоты, корреляци-онный приемник 30, обратный преобразователь 31 основания кода, первыйрешающий блок 32, второй решающийДвоичные Четверичные группы группыЦС = -1 ЦС = 0 ЦС+125 12 (О)02 (-1)11 (-1)20 (-1)03 (0) 3021 (0)10(-2)01(-2) 000 12 (О) 12 (О)001 30(О) 02(-1)011 32(+2) 11(-1)010 23(+2) 20(-1) 110 13(+1) 13(+1) 111 21(0) 21(0)101 31(+1) 31(+1) 100 22 (+1) 22 (+1) В таблице рядом с каждой четверичной кодовой группой указано значение цифровой суммы в данной группе,вычисленное как алгебраическая суммаамплитуд импульсов в кодовой группепри условии, что символам 0,1,2,и 3 40кода поставлено в соответствие нормированное напряжение -1,5; -0,5;+0,5; +1,5,Над каждой из трех колонок кодовыхгрупп указано значение цифровой суммы45на границе кодовых групп, хранящейсяв блоке 11 памяти на передающей стороне к моменту поступления следующейдвоичной группы, состоящей из трехсимволов, с выхода источника 2 дискретной информации, синхронизируемогоблоком 3 синхронизации, и записываемой в последовательный регистр 9инверсной двоичной тактовой частотой с выхода инвертора 5. Три символа,записанные н последовательном регистре 9, переписываются инверсным кодовым синхросигналом с второго выходаформирователя Ь синхросигнала кодоных 3 1506566 блок 33, блок 34 восстановления границ линейных посылок, декодер 35, блок 36 восстановления границ кодовых групп, блок 37 контроля, регистратор 38 ошибок, причем корреляционный приемник 30 содержит перемножители 39 и 40, управляемый фазовраща" тель 41, формирователь 42 сигнала ошибки, элемент 43 задержки, интеграторы 44 и 45, фильтры 46 и 47 нижних частот, фазонращатели 48 и 49 и блок 50 селекции, а регистратор 38 ошибок содержит счетчик 51 и блок 52 индикации. 15Система работает следующим образом.Преобразование двоичного основания в четнеричное осуществляется в соответствии со следующей таблицей. 20 групп в параллельный регистр 10 и хранятся там в течение нремени, равного трем двоичным тактовым интервалам, На вторую группу входов преобразонателя 13 оснонания кода с выходаблока 11 памяти поступает значениепредшествующей цифровой суммы на границе кодовых групп, представленное н двоичном виде, а на первый вход - кодовый синхросигнал с первого выхода формиронателя 6, который также подается через формирователь 7 и блок 8 на первый счетчик 4, Причем нуль в кодовом синхросигнале соответствует первому четверичному символу на выходе преобразователя 13, а единица - второму. Четыре выхода преобразователя 13 являются шинами символов 0;1,2 и 3. Так, если ЦС=-1(соответствует сигналу 100 на выходеблока 11 памяти), то в соответствиис таблицей приходящая двоичная группа, например 011, кодируется группойиз левой колонки таблицы, в данномслучае 32, которая на выходе первогосумматора 18 представляется двумяимпульсами с амплитудами +1,5 и +0,5и длительностью Т, (Г, где Т - периодкодированного сигнала, Длительностьимпульсов Т формируется формирователем 20 импульсов и блоками 21-24 совпадения, Подсчитанная в первом счетчике 4 цифровая сумма (для группы 32 цифровая сумма равна +2) складывается во втором счетчике 14 с предыдущим значением и результат сложения записывается в блок 11 памяти и т,д, Блок 12 запрета исключает появление запрещенных значений цифровой суммы на выходах блока 11 памяти при включении системы передачи посредством установки блока 11 памяти в одно иэ разрешенных значений цифровой суммы,Таким образом, на выходе первого сумматора 18 формируется пятиуровневыйбалансный сигнал, в энергетическомспектре которого отсутствует постоянная составляющая, а мощность низкочастотных составляющих незначительна. Поэтому четырехуровневый сигнал на выходе фильтра 16 верхних частот неискажается, а мощность помех от цифрового сигнала в канале служебнойсвязи на выходе второго сумматора 19 пренебрежимо мала. Суммарный сигнал с выхода второго сумматора 19 поступает на вход частотного модулятора 15 и далее в радиотракт. Следует отметить, что изменение значений фазы66 6нал, выделенный иэ сигналов с выходов фильтров 46 и 47 нижних частот в блоке 37 восстановления границ линейных посылок. Двоичные последовательности с выходов первого и второго решающих блоков 32 и 33 преобразуются в декодере 35 в четыре двоичных последовательности, соответствующие символам 0,1,2 и 3 четверичного ос-., нования, которые поступают на соответствующие входы обратного преобразователя 31 основания кода и блока 37 контроля. С выхода блока 37 сигна лы, -пройдя блоки 36 и 28, поступают на другие входы обратного преобразователя 31. На его выходе формируются два цифровых потока, полученных в результате обратного преобразования четверичных. символов в двоичные в соответствии с таблицей, Эти два цифровых потока, пройдя формирователь 27, поступают в приемник 26, Нормальная работа обратного преобразователя 31 обеспечивается двумя импульсными последовательностями, следующими с частотой информационных посылок и границ кодовых групп, Первая иэ этих последовательностей создается в блоке 28 восстановления границ информационных посылок, а вторая - в блоке 36 восстановления границ кодовых групп. Причем сигналы служебной связи с выхода усилителя 29 поступают в приемник 25 сигналов служебной связи,Под нарушениями правил кодирования в коде ЗВ 20 понимаются превышения граничных значений цифровой суммы (ЦС=+1 и ЦС 1), которые возникают при наличии ошибочных символов в принимаемом сигнале, При этом все одиночные ошибки в принимаемом сигнале приводят к превышению граничных значений цифровой суммы. Для обнаружения нарушений граничных значений цифровой суммы служит блок 37 контроля, а регистрация ошибок осуществляется в регистраторе 38 посредством подсчета ошибок в счетчике 51 и индикации показаний в блоке 52 индикации,15065частотно-манипулированного сигналаЗпна О, 2, 7, -2- происходит на интервале времени Т с Т, что позволяетрасширить зону максимального раскрываглаз диаграммы на выходах корреляционного приемника 30 и тем самым повысить помехоустойчивость приема цифровой информации эа счет снижениявлияния фазовых дрожаний тактовыхимпульсов на входах решающих блоков32 и 33.На приемной стороне сигнал с выхода усилителя 29 промежуточной частоты поступает на управляемый фазовращатель 41 корреляционного приемника 30, создающий начальный сдвиг фазмежду сигналами, поступающими на перемножители 39 и 40После перемножения и интегрирования в фильтрах 46и 47 нижних частот на их выходах формируются двоичные сигналы, Выходыфильтров 46 и 47 нижних частот подключены к выходам блока 50 селекции,который выделяет напряженИе квадра"турных составляющих, находящихся впервом или третьем квадрантах сигналачетырехпозиционной частотной манипуляции с минимальным сдвигом,Выбор первого или третьего квад 30рантов определяется тем, что в этихквадрантах знаки квадратурных составляющих одинаковы, что позволяетоднозначно определить величину и знаксигнала ошибки. Выходы блока 50 се- З 5лекции соединены с входами интеграторов 44 и 45, которые формируют напряжения, подаваемые на формирователь42 сигнала ошибки и пропорциональныесредним значениям напряжений квадра Отурных составляющих при передачахчастотно-манипулированного сигналав первом или третьем квадрантах.оСигнал ошибки с выхода формирователя 42 подается на вход управляемогофаэовращателя 41, который компенсирует сдвиг фаз, возникающий междупоступающими на перемножители 39 и40, напряжениями и тем самым исключает 5 Оуменьшение помехоустойчивости приемаиз-за нестабильности несущей частоты.Сигналы управлейия поступают на перемножители 39 и 40 через элемент 43задержки и фазовращатели 48 и 49. Свыходов фильтров 46 и 47 нижних частот сигналы поступают на первые вхо,ды решающих блоков 32 и 33, на вторыевходы которых поступает тактовый сигТехнико-экономическая эффективность изобретения связана с увеличением помехоустойчивости, приема цифровой информации и, следовательно, либо с уменьшением мощности передающей станции, либо с увеличением расстояния между передающей и приемной сто 1506566 8ронами. Введение на передающей стороне формирователя импульсов и четырех блоков совпадения. обеспечивает изменение фазы частотно-манипулированного сигнала с минимальным сдвигом на О, Т.":Т; ЗЯи на интервале времени Т у меньшем длительности тактового интервала передаваемого цифрового сигнала, и тем самым увеличивает область максимального раскрыва глаз диаграммы на входах решающих устройств, практически исключая влияние фазовых дрожаний тактовых импульсов на помехоустойчивость и позволяя упростить блок выделения тактового сигнала. Формула изобретенияСистема передачи дискретной информации по авт. св. В 1262741, о т -л и ч а ю щ а я с я тем, что, сцелью повышения помехоустойчивостиза счет снижения влияния фазовыхдрожаний тактовых импульсов, введенына передающей стороне формировательимпульсов и блоки совпадения, причемкаждый выход блока стробирования соединен с входом первого сумматора через соответствующий блок совпадения,первый выход формирователя синхросиг нала линейных посылок подключен квходу формирователя импульсов, выходкоТорого подключен к вторым входамблоков совпадения.1506566 Составитель О.Андктор Г,Гербер Техред М.Ходанич ректор М,Шароши ирах 626 48 5 ак НТ СС Производственно-издательский комбинат "Патент", г. Ухгород, ул. Гагарина, 101 осударственно 11 ЭОЭкомит Москв Подписное по изобретениям и открытиямЖ, Раушская наб д. 4/5

Смотреть

Заявка

4345923, 16.11.1987

ПРЕДПРИЯТИЕ ПЯ Р-6609

ВАЙС ЭММАНУИЛ АРОНОВИЧ, КАПЛУНОВ ПАВЕЛ ГРИГОРЬЕВИЧ, КОРДОНСКИЙ БОРИС ШЛЕМОВИЧ, КОТИКОВ ИГОРЬ МИХАЙЛОВИЧ, МЯГКОВ ИГОРЬ ВЛАДИМИРОВИЧ, ЧЕРНЫЙ ВЛАДИМИР ЭМИЛЬЕВИЧ

МПК / Метки

МПК: H04L 5/00

Метки: дискретной, информации, передачи

Опубликовано: 07.09.1989

Код ссылки

<a href="https://patents.su/5-1506566-sistema-peredachi-diskretnojj-informacii.html" target="_blank" rel="follow" title="База патентов СССР">Система передачи дискретной информации</a>
