Способ регистрации каротажных данных в функции глубины скважины и устройство для его осуществления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

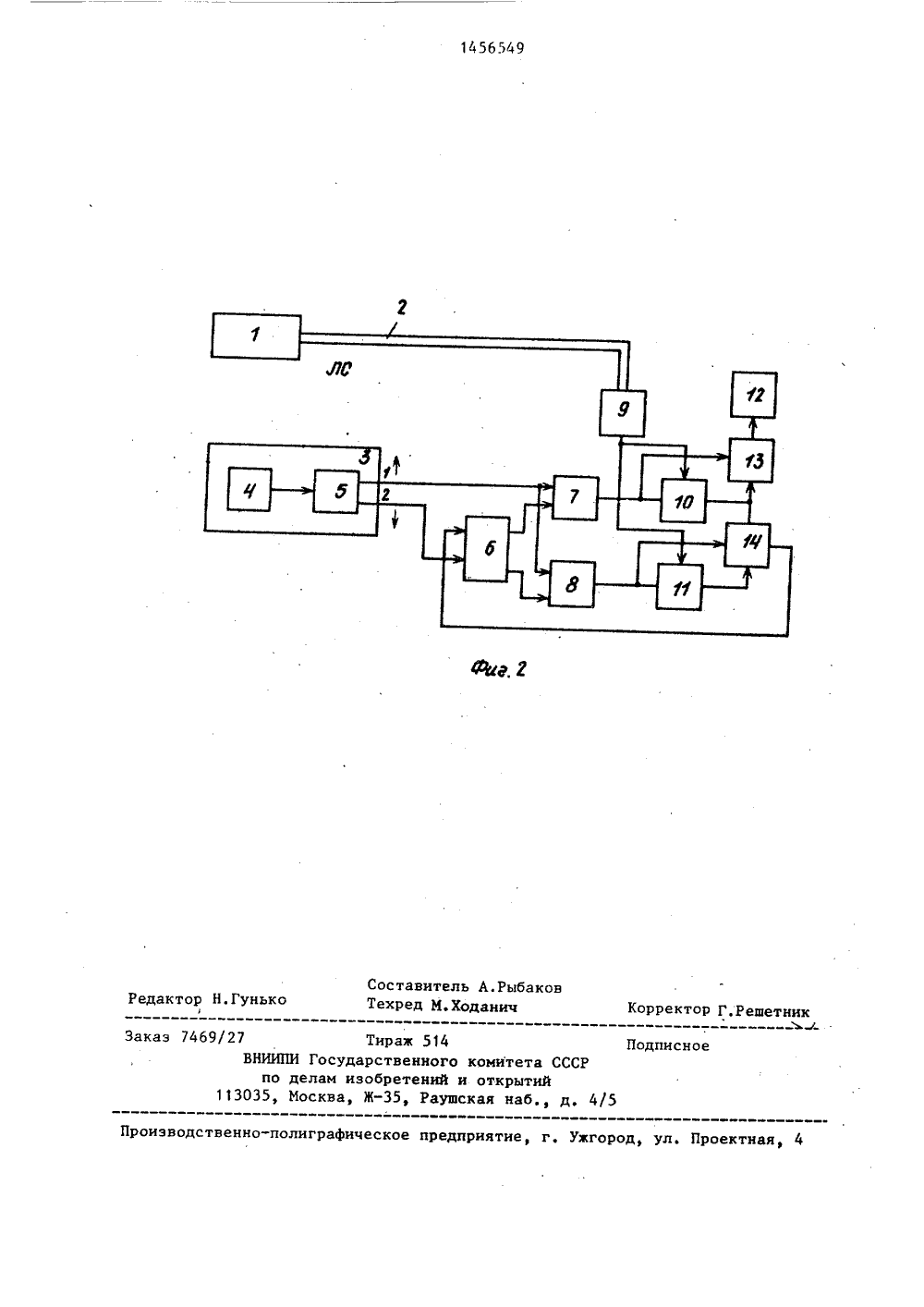

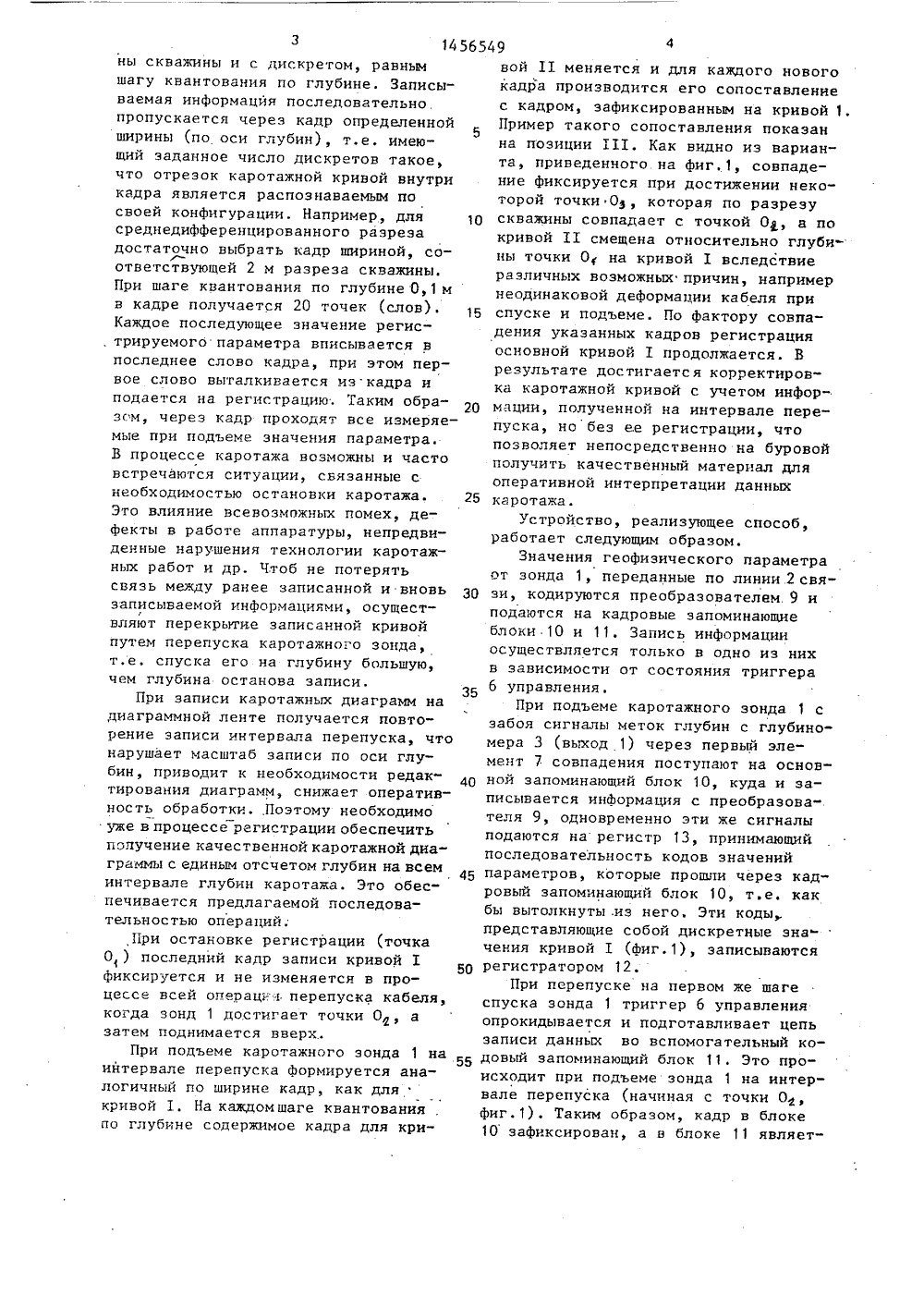

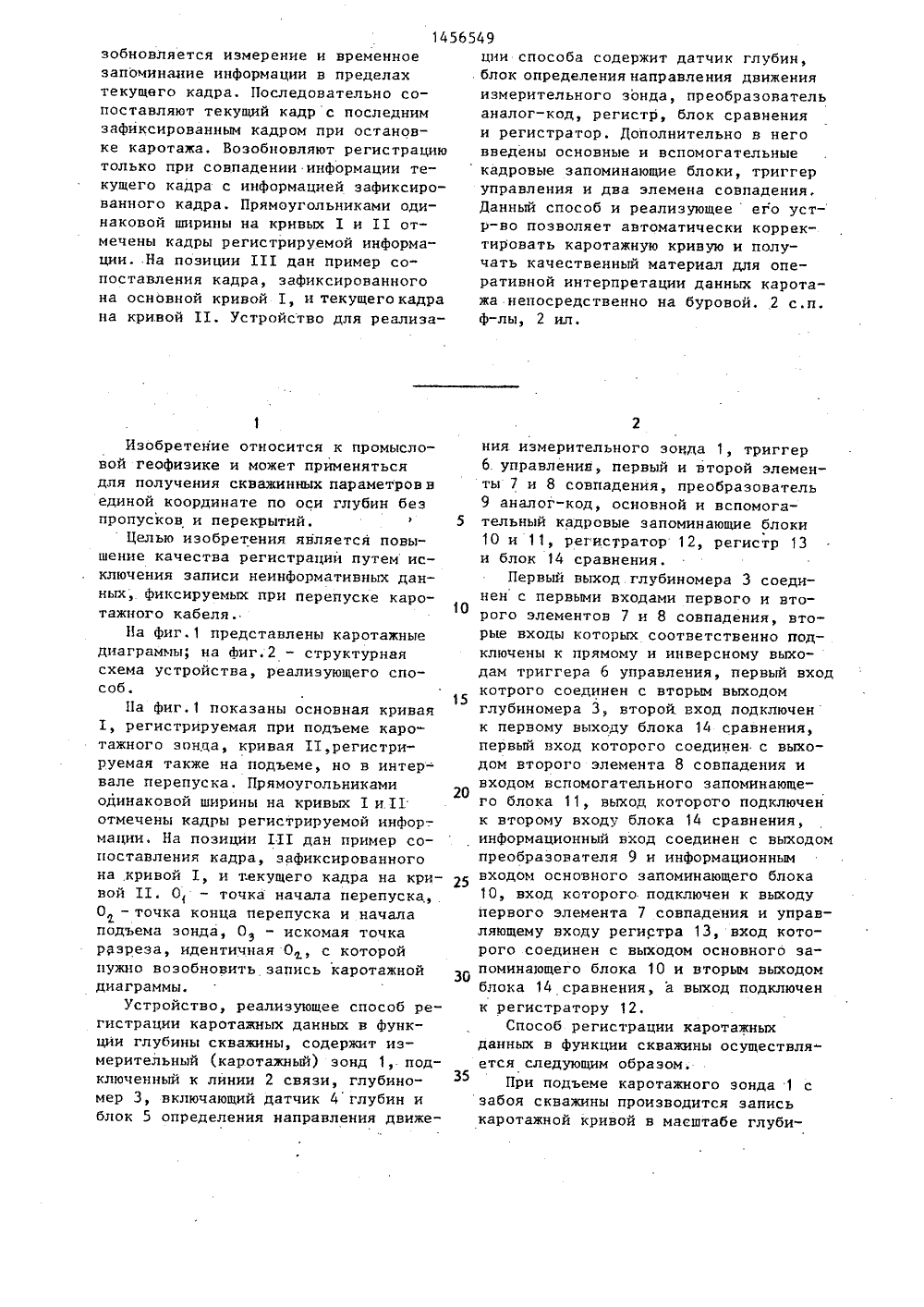

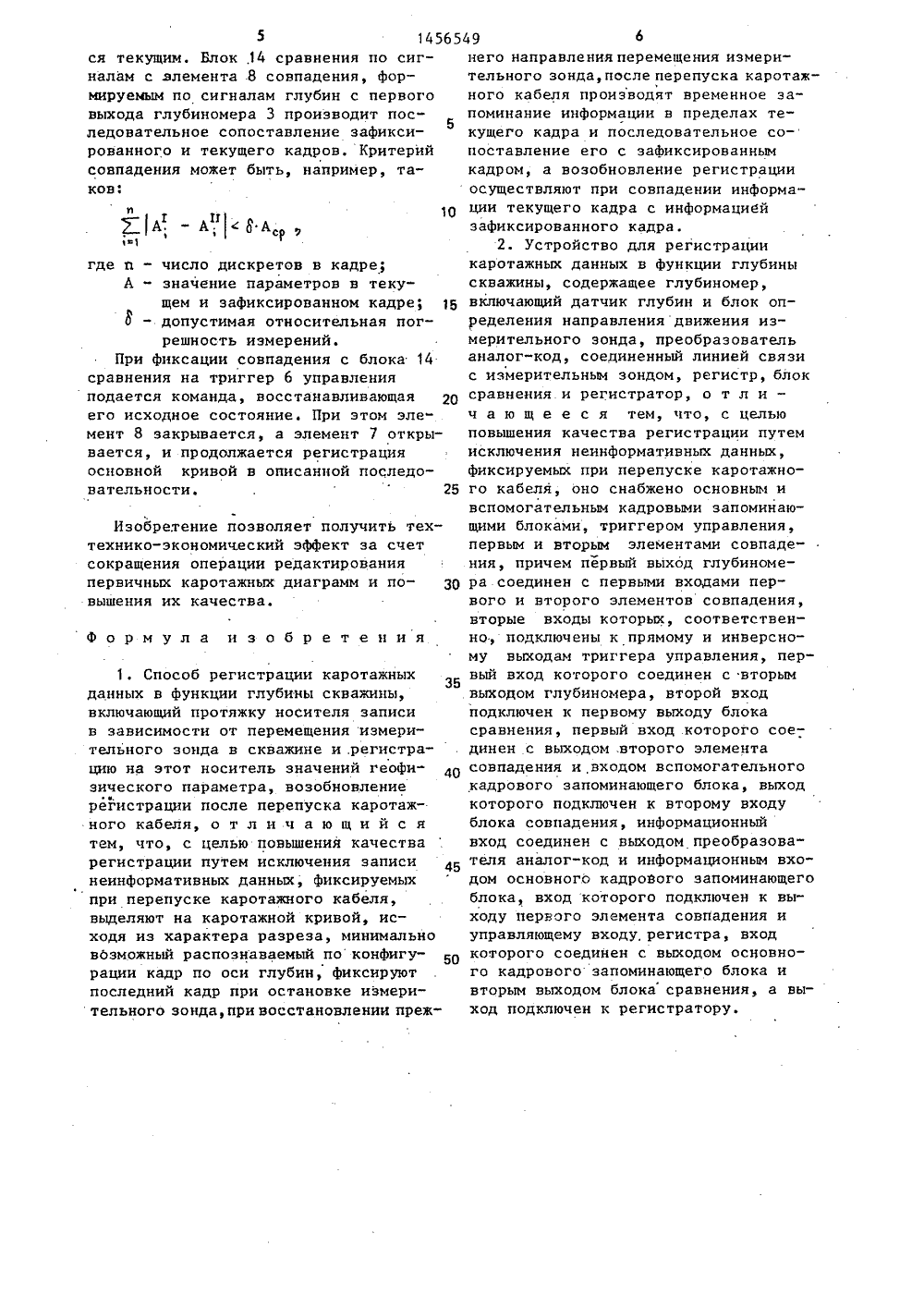

;В ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Южное отделение Всесоюзногонаучно-исследовательского институтагеофизических методов разведки(56) Авторское свидетельство СССР(54) СПОСОБ РЕГИСТРАЦИИ КАРОТАЖНЫХ .ДАННЬБ В ФУНКЦИИ ГЛУБИНЫ СКВАЖИНЫ ИУСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Изобретение относится к промысловой геофизике. Цель - повьппениекачества регистрации путем исключениязаписи неинформативных данных, фиксируемых при перепуске каротажногокабеля. Перемещают измерительный зондв скважине и регистрируют на носитель записи значения геофизическогопараметра по кадрам. Последний включает несколько значений слов. Черезкадр проходят все измеряемые значенияпараметра. После остановки каротажаосуществляется перепуск кабеля. Во 14565 зобновляется измерение и временное запоминание информации в пределах текущего кадра, Последовательно сопоставляют текущий кадр с последним зафиксированным кадром при остановке каротажа, Возобновляют регистрацию только при совпадении информации текущего кадра с информацией зафиксированного кадра. Прямоугольниками одинаковой ширины на кривых 1 и 11 отмечены кадры регистрируемой информации, .На позиции 111 дан пример сопоставления кадра, зафиксированного на основной кривой 1, и текущего кадра на кривой 11, Устройство для реалиэа 49ции способа содержит датчик глубин,блок определениянаправления движенияизмерительного зонда, преобразовательаналог-код, регистр, блок сравненияи регистратор. Дополнительно в неговведены основные и вспомогательныекадровые запоминающие блоки, триггеруправления и два злемена совпадения,Данный способ и реализующее его устр-во позволяет автоматически корректировать каротажную кривую и получать качественный материал для оперативной интерпретации данных каротажа непосредственно на буровой. 2 с.п.ф-лы, 2 ил,30 Изобретение относится к промысловой геофизике и может применяться для получения скважинных параметров в единой координате по оси глубин без пропусков и перекрытий.5Целью изобретения является повышение качества регистрации путемисключения записи неинформативных данных, фиксируемых при перепуске каротажного кабеля.10На фиг.1 представлены каротажные диаграммы; на фиг.2 - структурная схема устройства, реализующего способ.15Па фиг. 1 показаны основная кривая 1, регистрируемая при подъеме каротажного эонца, кривая 11,регистрируемая также на подъеме, но в интервале перепуска. Прямоугольниками одинаковой ширины на кривых 1 и.11 отмечены кадры регистрируемой инфор-. мации, На позиции 111 дан пример сопоставления кадра, зафиксированного на,кривой 1, и текущего кадра на кри вой 11. О - точка начала перепуска 0 - точка конца перепуска и началатподъема зонда, Оз - искомая точка разреза, идентичная 0, с которой нужно возобновить запись каротажной диаграммы.Устройство, реализующее способ регистрации каротажных данных в функции глубины скважины, содержит измерительный (каротажный) зонд 1,.подключенный к линии 2 связи, глубиномер 3, включающий датчик 4 глубин и блок 5 определения направления движения измерительного зонда 1, триггер6. управления, первый и второй элементы 7 и 8 совпадения, преобразователь9 аналог-код, основной и вспомогательный кадровые запоминающие блоки10 и 11, регистратор 12, регистр 13и блок 14 сравнения.Первый выход глубиномера 3 соединен с первыми входами первого и второго элементов 7 и 8 совпадения, вторые входы которых соответственно подключены к прямому и инверсному выходам триггера 6 управления, первый входкотрого соединен с вторым выходомглубиномера 3, второй вход подключенк первому выходу блока 14 сравнения,первый вход которого соединен с выходом второго элемента 8 совпадения ивходом вспомогательного запоминающего блока 11, выход которого подключенк второму входу блока 14 сравнения,информационный вход соединен с выходомпреобразователя 9 и информационнымвходом основного запоминающего блока10, вход которого подключен к выходупервого элемента 7 совпадения и управляющему входу регистра 13, вход которого соединен с выходом основного запоминающего блока 10 и вторым выходомблока 14 сравнения, а выход подключенк регистратору 12.Способ регистрации каротажныхданных в функции скважины осуществля"ется следующим образом,При подъеме каротажного зонда 1 сзабоя скважины производится записькаротажной кривой в масштабе глуби 14 56549ны скважины и с дискретом, равным шагу квантования по глубине. Записываемая информацйя последовательно. пропускается через кадр определенной ширины (по оси глубин), т.е. имеющий заданное число дискретов такое, что отрезок каротажной кривой внутри кадра является распознаваемым по своей конфигурации. Например, для среднедифференцированного разреза достаточно выбрать кадр шириной, соответствующей 2 м разреза скважины. При шаге квантования по глубине 0,1 м в кадре получается 20 точек (слов). Каждое последующее значение регис. трируемого параметра вписывается в последнее слово кадра при этом первое слово выталкивается из кадра и подается на регистрацию, Таким образсм, через кадр проходят все измеряемые при подъеме значения параметра. В процессе каротажа возможны и часто встречаются ситуации, связанные с необходимостью остановки каротажа. Это влияние всевозможных помех, дефекты в работе аппаратуры, непредвиденные нарушения технологии каротажных работ и др, Чтоб не потерять связь между ранее записанной и вновь записываемой информациями, осущест/вляют перекрытие записанной кривой путем перепуска каротажного зонда, т,е. спуска его на глубину большую, чем глубина останова записи.При записи каротажных диаграмм на ,диаграммной ленте получается повторение записи интервала перепуска, что нарушает масштаб записи по оси глубин, приводит к необходимости редактирования диаграмм, снижает оперативность обработкиПоэтому необходимо уже в процессе регистрации обеспечить получение качественной каротажной диаграммы с единьщ отсчетом глубин на всем интервале глубин каротажа. Это обеспечивается предлагаемой последовательностью операций;При остановке регистрации (точка О ) последний кадр записи кривой 1 фиксируется и не изменяется в процессе всей операци перепуска кабеля, когда зонд 1 достигает точки О, а затем поднимается вверхПри подъеме каротажного зонда 1 на интервале перепуска формируется аналогичный по ширине кадр, как для кривой 1. На каждом шаге квантования . по глубине содержимое кадра для кри 5 10 15 20 25 ЭО 35 40 45 50 55 вой 11 меняется и для каждого нового кадра производится его сопоставление с кадром, зафиксированным на кривой 1, Пример такого сопоставления показан на позиции 111. Как видно из варианта, приведенного на фиг.1, совпадение фиксируется при достижении некоторой точки О, которая по разрезу скважины совпадает с точкой 0, а по кривой Е 1 смещена относительно глубины точки 0 на кривой 1 вследствие различных возможных причин, например неодинаковой деформации кабеля при спуске и подъеме. По фактору совпадения указанных кадров регистрация основной кривой Е продолжается. В результате достигается корректировка каротажной кривой с учетом информации, полученной на интервале пере- пуска, но без ее регистрации, что позволяет непосредственно на буровой получить качественный материал для оперативной интерпретации данных каротажа.Устройство, реализующее способ, работает следующим образом.Значения геофизического параметра от зонда 1, переданные по линии.2 связи, кодируются преобразователем. 9 и подаются на кадровые запоминающие блоки 10 и 11. Запись информации осуществляется только в одно из них в зависимости от состояния триггера 6 управления.При подъеме каротажного зонда 1 с забоя сигналы меток глубин с глубиномера 3 (выход 1) через первый элемент 7 совпадения поступают на основной запоминающий блок 10, куда и записывается информация с преобразователя 9, одновременно эти же сигналы подаются на регистр 13, принимающий последовательность кодов значений параметров, которые прошли через кадровый запоминающий блок 10, т.е. как бы вытолкнуты .из него, Эти коды представляющие собой дискретные значения кривой 1 (фиг.1), записываются регистратором 12.При перепуске на первом же шаге спуска зонда 1 триггер 6 управления опрокидывается и подготавливает цепь записи данных во вспомогательный кодовый запоминающий блок 11. Это происходит при подъеме зонда 1 на интервале перепуска (начиная с точки 0, фиг.1). Таким образом, кадр в блоке 1 О зафиксирован, а в блоке 11 являет 5 14565 ся текущим. Блок,4 сравнения по сигналам с элемента 8 совпадения, формируемым по сигналам глубин с первого выхода глубиномера 3 производит последовательное сопоставление зафикси 5 рованного и текущего кадров. Критерий совпадения может быть, например, таков:А, - АоАгде и - число дискретов в кадре;А " значение параметров в текущем и зафиксированном кадре; 1 БО - допустимая относительная погрешность измерений.При фиксации совпадения с блока 14 сравнения на триггер 6 управления подается команда, восстанавливающая его исходное состояние. При этом эле" мент 8 закрывается, а элемент 7 открывается, и продолжается регистрация основной кривой в описанной последовательности. 25Изобретение позволяет получить техтехнико-экономический эффект за счет сокращения операции редактирования первичных каротажных диаграмм и по- ЗО вышения их качества.Формула изобретения1. Способ регистрации каротажных данных в функции глубины скважины, включающий протяжку носителя записи в зависимости от перемещения измерительного зонда в скважине и .регистрацию на этот носитель значений геофи" 4 О зического параметра, возобновление регистрации после перепуска каротажного кабеля, о т л и ч а ю щ и й с я тем, что, с целью повышения качества регистрации путем исключения записи 4 б неинформативных данных, фиксируемых при перепуске каротажного кабеля, вьщеляют на каротажной кривой, исходя из характера разреза, минимально вдзможный распознаваемый поконфигурации кадр по оси глубин, фиксируют последний кадр при остановке измерительного зонда,при восстановлении преж 49 6него направленияперемещения измерительного зонда, после перепуска каротажного кабеля производят временное запоминание информации в пределах текущего кадра и последовательное со- поставление его с зафиксированным кадром, а возобновление регистрации осуществляют при совпадении информации текущего кадра с информацией зафиксированного кадра.2. Устройство для регистрации каротажных данных в функции глубины скважины, содержащее глубнномер, включающий датчик глубин и блок определения направления движения измерительного зонда, преобразователь аналог-код, соединенный линией связи с измерительным зондом, регистр, блок сравнения и регистратор, о т л и - ч а ю щ е е с я тем, что, с целью повышения качества регистрации путем исключения неинформативных данных, фиксируемых при перепуске каротажного кабеля, оно снабжено основным и вспомогательным кадровыми запоминающими блоками, триггером управления, первым и вторым элементами совпадения, причем первый выход глубиномера соединен с первыми входами первого и второго элементов совпадения, вторые входы которых, соответственно, подключены к прямому и инверсному выходам триггера управления, первый вход которого соединен с вторым выходом глубиномера, второй вход подключен к первому выходу блока сравнения, первый вход .которого соединен с выходом, второго элемента совпадения и входом вспомогательного кадрового запоминающего блока, выход которого подключен к второму входу блока совпадения, информационный вход соединен с выходом преобразователя аналог-код и информационным входом основного кадрового запоминающего блока, вход которого подключен к выходу первого элемента совпадения и управляющему входу, регистра, вход которого соединен с выходом основного кадрового запоминающего блока и вторым выходом блока сравнения, а выход подключен к регистратору.Гунько орректор Г,Решетн ак Подписно 7 Тираж 514 ВНИИПИ Государственного комитета СС по делам изобретений и открытий 3035, Москва, Ж, Раушская наб., д
СмотретьЗаявка
4248021, 28.04.1987
ЮЖНОЕ ОТДЕЛЕНИЕ ВСЕСОЮЗНОГО НАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО ИНСТИТУТА ГЕОФИЗИЧЕСКИХ МЕТОДОВ РАЗВЕДКИ
КРАЙЗМАН ЛЕОНИД ФЕЛИКСОВИЧ, ГАУЗЕР ГЕНРИХ ЕВГЕНЬЕВИЧ
МПК / Метки
МПК: E21B 47/04
Метки: глубины, данных, каротажных, регистрации, скважины, функции
Опубликовано: 07.02.1989
