Устройство для отображения символьной и графической информации
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1401647
Авторы: Глушковский, Овчинников
Текст

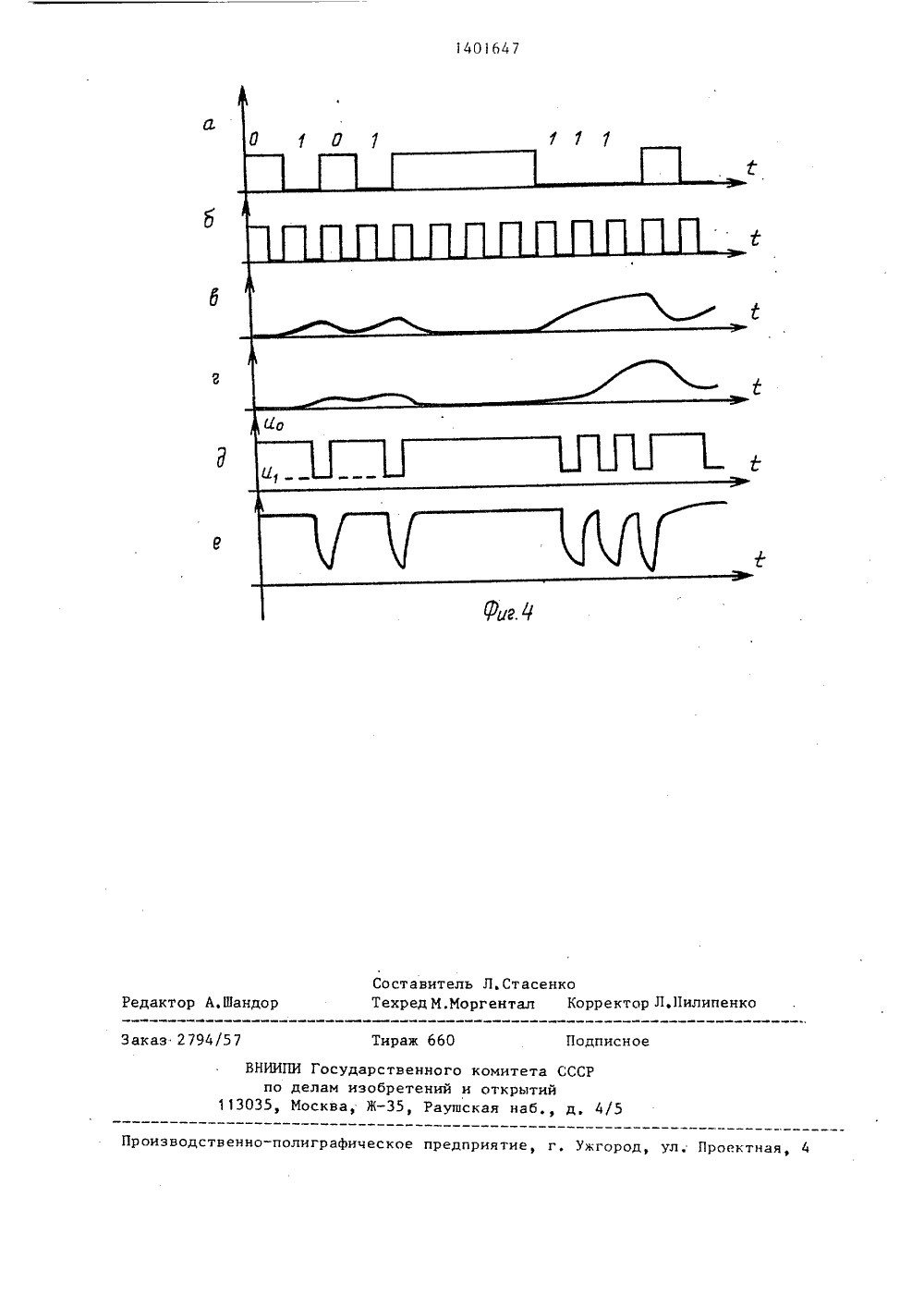

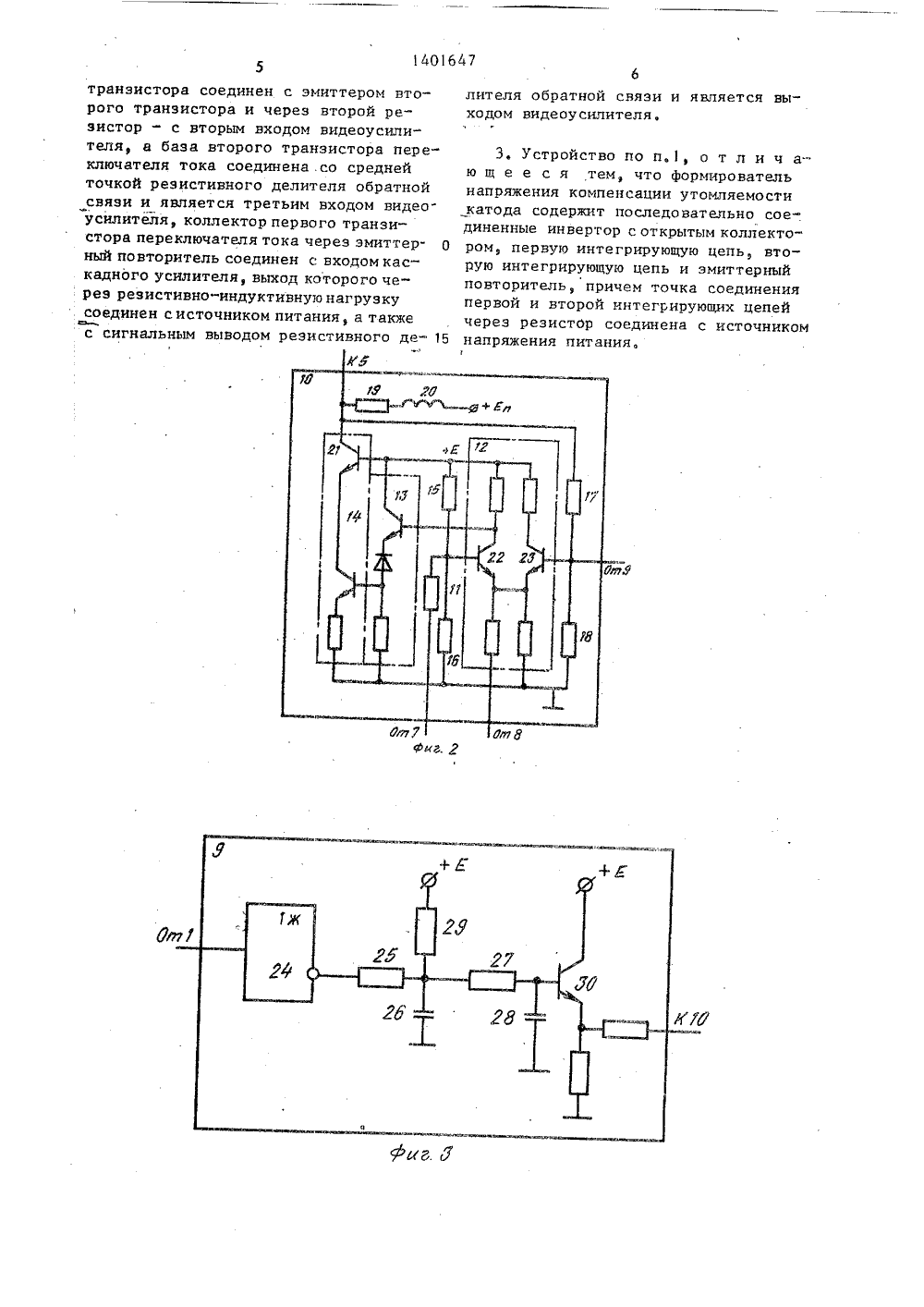

(54) У ВОЛЬНО (57) И з ионно повьппен увеличе и повьпп зл "товформирожения,ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ОПИСАНИЕК АВТОРСКОМУ СВИ РОЙСТВО ДЛЯ ОТОБРАЖЕНИЯ СИМИ ГРАФИЧЕСХОЙ ИНФОРМАЦИИбретение относится к телевитехнике. Цель изобретения -е качества изображения путемия разрешающей способностиния равномерности засветкизображения. Устр-во содержитатель (Ф) 1 сигнала, изобраветную ЭЛТ 5, Ф 6 управляющих сигналов и Ф 2,3 и 4 видеосигнала, каждый из которых состоит из коммутаторов 7 и 8, Ф 9 напряжения компенсации утомляемости кода и видеоусилителя 10. Повышение разрешающейспособности изображения достигаетсяза счет стробирования входного сигнала видеоусилителя 1 О импульсами счастотой, равной удвоенной верхнейчастоте спектра сигналов основныхцветов. Улучшение переходной х-кивидеоусилителя 10 достигается засчет коммутации его режима синхронно с входным сигналом, а модуляцияпостоянной составляющей выходноговидеосигнала напряжением, зависящимот длительности засветки фрагмента физображения, повьппает равномерностьзасветки его эл-тов. Устр-во по пп, 2и 3 ф-лы отличается выполнением видео- Сусилителя 10 и Ф 9. 2 з.п. ф-лы, 4 ил,Изобретение относится к телевизионной технике и может быть использовано в системах различного назначения для вывода на экран символьнойи графической информации значительного объема.Цель изобретения - повьгшение качества изображения путем увеличенияразрешающей способности и повышения Оравномерности засветки элементов изображения,На фиг. представлена структурнаяэлектрическая схема устройства дляотображения символьной и графической 5информации; на Фиг,2 - электрическаясхема видеоусилителя; на Фиг.З - электрическая схема Формирователя напряжения компенсации утомляемости катода;на фиг.4 - временные диаграммы поясняющие работу устройства,Устройство для отображения символьной и графической информации содержитформирователь 1 сигнала изображения,первый 2, второй 3 и третий 4 формирователи видеосигнала, цветную электронно-лучевую трубку (ЭЛТ) 5,формирователь б управляющих сигналов,Каждый из формирователей 2 - 4,второй 8 коммутаторы, формирователь 9напряжения компенсации утомляемостикатода и видеоусилитель О,Видеоусилитель 10 (фиг,2) содержит резистор 11, переключатель 12 тока, эмиттерный повторитель 13, каскадный усилитель 14, резистивный делитель напряжения, образованный резисторами 15 и 16, резистивный делительобратной связи, образованный резисторами 17 и 18, резистивно-индуктивную нагрузку, образованную резистором9 и индуктивностью 20, Кроме того,каскадный усилитель 14 содержит верхний транзистор 21, апереключатель 1245тока содержит транзисторы 22 и 23.Формирователь 9 напряжения компенсации утомляемости катода (фиг.З)содержит инвертор 24 с открытым коллектором, первую и вторую интегрирующие цепи, образованные соответственно резистором 25, конденсатором 26и резистором 2 7, конденсатором 28,резистором 29 и змиттерный повторитель 30,55Устройство работает следующим образом,Формирователь 1 сигнала. изображения (например, ЗВМ) формирует три сигнала основных цветов (красного,зеленого и синего ) подлежащего отображению изображения на первом, втором итретьем выходах, управляющих через соответствующие формирователи 2-4 видеосигнала токами лучей цветной ЭЛТ 5,Управляющие электроды ЗЛТ 5 (например, модуляторы) через формировательб управляющих сигналов, осуществляющий преобразование уровней, соединены с четвертью выходом формирователя 1,Каждый из сигналов основных цветов в формирователях 2 - 4 подвергается следующим преобразованиям.Сигнал одного из основных цветов(например, красного, Фиг,4 а) с первого выхода формирователяпоступает на первые входы первого 7 и второго 8 коммутаторов, на вторые входыкоторых поступают стробирующие импульсы (Фиг.4 б). Выходные сигналы коммутаторов 7 и 8 поступают на первыйи второй входы видеоусилителя О,управляя его работой, Одновременносигнал основного цвета с выхода формирователя 1 поступает на формирователь 9 напряжения компенсации утомляемости катода, который интегрируетвходной сигнал. На фиг.4 в и г показана Форма напряжения соответственнона выходе первой интегрирующей (резистор 25 и конденсатор 2 б) цепи ина выходе формирователя 9 (Фиг,3),Выходные сигналы первого 7 и второго 8 коммутаторов, выполненных наэлементах И с открытым коллектором,индентичны и имеют форму, показанную на фиг.4 д, Один из этих сигналовпоступает на сигнальный (первый) входвидеоусилителя 10, а второй - наодин из управляющих входов видеоусилителя 11 На другой управляющий входвидеоусилителя О поступает напряжение с выхода формирователя 9, изменяяпостоянную состанляющую выходногосигнала (фиг.4 е) н соответствии созначением проинтегрированного сигнала основного цвета.Видеоусилитель работает следующимобразом,Сигнал с первого входа видеоусилителя 1 О через резистор 11, переключатель 12 тока(с небольшим коэффициентом усиления по напряжению)поступает далее на эмиттерный повторитель 13 и каскадный усилитель 14,нерхний транзистор 21 которого дляповышения устойчивости включен посхеме с общей базой. Высокочастотнаякоррекция видеоусилителя частичноосуществляется индуктивностью 20,включенной последовательно с резистором 19 в цепь коллектора транзистора 21. Стабилизация режима и коэффициента усиления видеоусилителя 10осуществляется резистивным делителемобратной связи, образованным резисторами 17 и 18, Выходной сигнал второго коммутатора 8 коммутирует цепьэмиттеров транзисторов 22 и 23 переключателя 12 тока, чем достигаетсяэффективная коррекция фронтов выходного сигнала. Напряжение компенсацииутомляемости катода с выхода формирователя 9 поступает на базу второготранзистора 23 переключателя 12 тока.Формирователь 9 напряжения компенсации утомляемости катода (фиг,4)предназначен для компенсации эффекта,состоящего в том, что ток катода ЭЛТ 5в начальный момент после отпираниясоответствующего протектора) больше,чем по истечении некоторого времени(определяемого конкретной ЭЛТ). Соответственно, протяженный в горизонтальчом направлении момент изображения, больший одного элемента разложения, имеет неравномерность засветки. Данное явление компенсируетсямодуляцией выходного сигнала видеоусилителя 10 по обратному данному явлению закону, Сигнал каждого из основных цветов в формирователе 9 послеинвертирования инвертором 24 интегрируется первой резистор 25 и конденсатор 26), а затем второй резистор 29и конденсатор 28) интегрирующими цепями, и далее через эмиттерный повторитель 30 поступает на выход формирователя 9.Резистор 27 смещает уровень навыходе эмиттерного повторителя 30,подзаряжая конденсатор 28 от напряжения питания,Таким образом, в предложенномустройстве достигается повышение разрешающей способности иэображения засчет стробирования входного сигналавидеоусилителя импульсами с частотой,равной удвоенной верхней частотеспектра сигналов основных цветов,Кроме того, улучшение переходной характеристики видеоусилителя достигается за счет коммутации его режимасинхронно с входным сигналом, а мо 5 та изображения повышает равномер 9 ность засветки его элементов, 10 15 20 25 30 35 40 45 50 55 дуляция постоянной составляющей выходного видеосигнала напряжением, зависящим от длительности засветки фрагменФормула изобретения 1, Устройство для отображения символьной и графической информации, содержащее формирователь сигнала изображения, первый, второй и третий выходы которого соединены с первыми входами соответственно первого, второго и третьего формирователей видеосигнала, выходы которых соединены с катодами цветной электронно-лучевой трубки, управляющие электроды которой через формирователь управляющих сигналов соединены с четвертым выходом формирователя сигнала изображения, причем каждый иэ формирователей видеосигнала содержит видеоусилитель, выход которого является выходом формирователя видеосигнала, о т л и ч аю щ е е с я тем, что, с целью повышения качества изображения, путем увеличения разрешающей способности и повышения равномерности засветки элементов изображения, пятый выход формирователя сигнала изображения соединен с объединенными вторыми входами формирователей видеосигналов, в каждый из которых введены первый и второй коммутаторы, а также формирователь напряжения компенсации утомляемости катода, вход которого соединен с объединенными первыми входами первого и второго коммутаторов и является первым входом формирователя видеосигнала, второй вход которого соединен с объединенными вторыми входами первого и второго коммутаторов, выходы которых соединены соответственно с первым и вторым входами видеоусилителя, третий вход которого соединен с выходом формирователя напряжения компенсации утомляемости катода.2. Устройство по п.1, о т л и ч аю щ е е с я тем, что каждый из видеоусилителей содержит первый резистор, первый вывод которого является первым входом видеоусилителя, а второй вывод соединен со средней точкой резистивного делителя напряжения смещения и с базой первого транзистора переключателя тока, эмиттер первоготранзистора соединен с эмиттером второго транзистора и через второй резистор - с вторым входом видеоусилителя, а база второго транзистора переключателя тока соединена со среднейточкой резистивного делителя обратнойсвязи и является третьим входом видеоусилителя, коллектор первого транзистора переключателя тока через змиттерный повторитель соединен с входом каскадного усилителя, выход которого через резистивно-индуктивную нагрузкусоединен систочником питания, а такжес сигнальным выводом резистивного де лителя обратной связи и является выходом видеоусилителя,3. Устройство по п.1, о т л и ч а-. ю щ е е с я тем, что формирователь напряжения компенсации утомляемости катода содержит последовательно соединенные инвертор с открытым коллектором, первую интегрирующую цепь, вторую интегрирующую цепь и змиттерный повторитель, причем точка соединения первой и второй интегрирующих цепей через резистОр соединена с источником напряжения питания.1401 б 47 Составитель Л.СтасенкоТехредМ,Моргентал Корректор Л,Пилипен Шандор едак каз 2794/ тираж 6 Подпис НИИПИ Государственного комитета СССР по делам изобретений и открытий35, Москва, Ж, Раушская наб д, 4/5 113 ктна Производственно-полиграфическое предприятие У .г, жгород, ул
СмотретьЗаявка
4017774, 24.01.1986
ПРЕДПРИЯТИЕ ПЯ В-2502
ГЛУШКОВСКИЙ МИХАИЛ ЕВГЕНЬЕВИЧ, ОВЧИННИКОВ АЛЕКСАНДР НИКОЛАЕВИЧ
МПК / Метки
Метки: графической, информации, отображения, символьной
Опубликовано: 07.06.1988
