Формирователь управляющего сигнала для компенсации искажений типа “преобладание

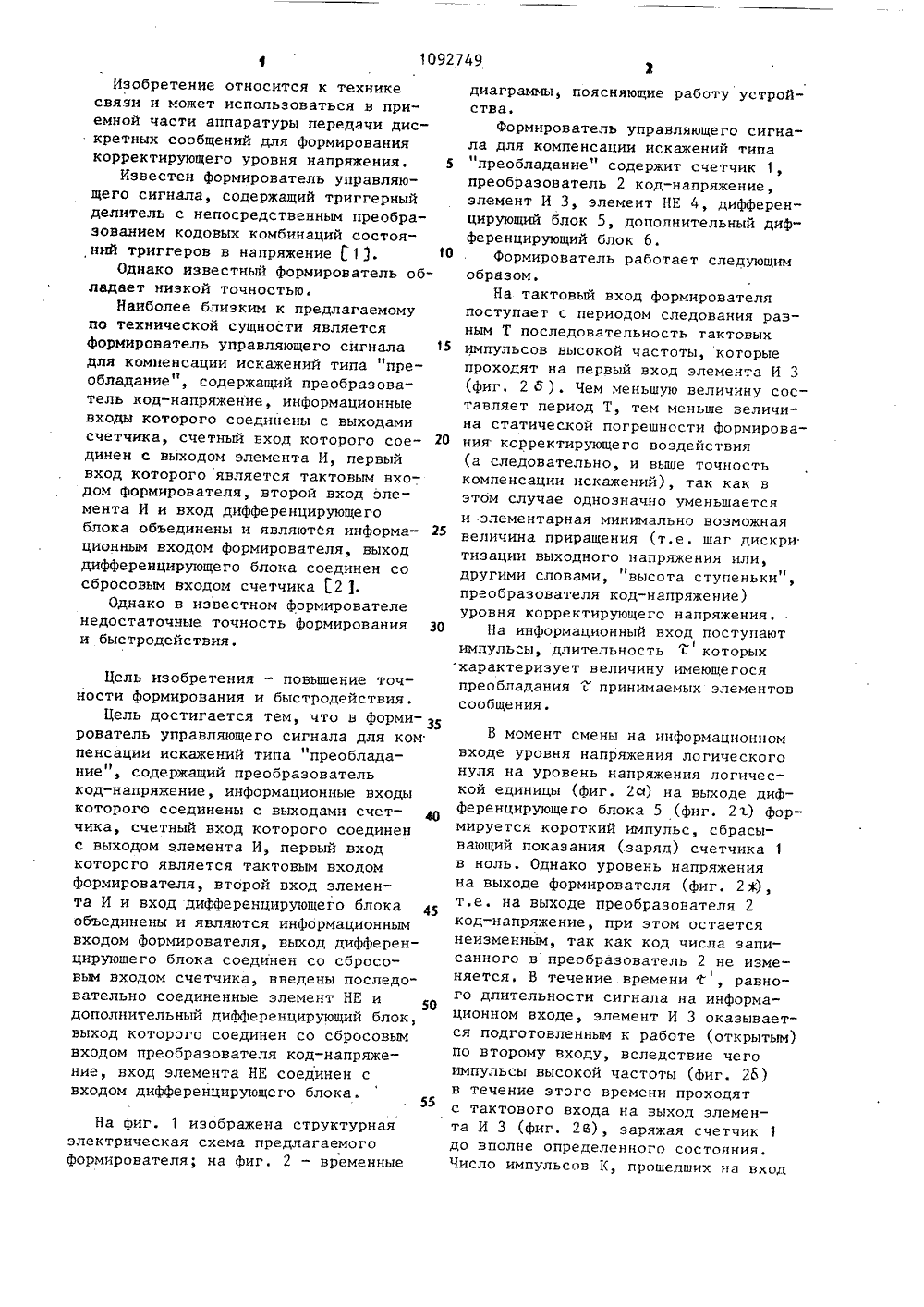

;Вф ГОсудАРстВенный комитет сссРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ АВТОРСКОМУ Св(56) 1. Авторское свидетельство СССР Р 590863, кл, Н 04 , 27/16, 1976.2. Авторское свидетельство СССР Р 915274, кл. Н 04 . 27/16, 1980 (прототип).(54)(57) ФОРМИРОВАТЕЛЬ УПРАВЛЯЮЩЕГО СИГНАЛА ДЛЯ КОМПЕНСАЦИИ ИСКАЖЕНИЙ ТИПА "ПРЕОБЛАДАНИЕ", содержащий преобразователь код-напряжение, информационные входы которого соединены с выходами счетчика, счетный вход которого соединен с выходом элемента И,Н 04 Ь 27/16; Н 03 К 5/04 первый вход которого является тактовым входом формирователя, второй входэлемента И и вход дифференцирующегоблока объединены и являются информационным входом формирователя, выходдифференцирующего,блока соединен со,сбросовым входом счетчика, о т л и -ч а ю щ и й с я тем, что, с пельюповышения точности формирования ибыстродействия, в него введены последовательно соединенные элемент НЕи дополнительный дифференцирующийблок, выход которого соединен сосбросовым входом преобразователякод - напряжение, вход элемента НЕсоединен с входом дифференцирующегоблока.Изобретение относится к технике связи и может использоваться в приемной части аппаратуры передачи дискретных сообщений для Формирования корректирующего уровня напряжения. 5Известен Формирователь управляющего сигнала, содержащий триггерный делитель с непосредственным преобразованием кодовых комбинаций состояний триггеров в напряжение Г 13 0Однако известный формирователь обладает низкой точностью.Наиболее близким к предлагаемому по технической сущности является формирователь управляющего сигнала 15 для компенсации искажений типа "преобладание", содержащий преобразователь код-напряжение, информационные входы которого соединены с выходами счетчика, счетный вход которого сое динен с выходом элемента И, первый вход которого является тактовым входом Формирователя, второй вход элемента И и вход дифференцирующего блока объединены и являютСя информа ционным входом формирователя, выход дифференцирующего блока соединен со сбросовым входом счетчика 2 1.Однако в известном формирователе недостаточные точность Формирования З 0 и быстродействия.Цель изобретения - повышение точности формирования и быстродействия.Цель достигается тем, что в Форми- З 5 рователь управляющего сигнала для ком пенсации искажений типа "преобладание", содержащий преобразователь код-напряжение, информационные входы которого соединены с выходами счетчика, счетный вход которого соединен с выходом элемента И, первый вход которого является тактовым входом Формирователя, второй вход элемента И и вход дифференцирующего блока объединены и являются информационным входом Формирователя, выход дифференцирующего блока соединен со сбросовым входом счетчика, введены последовательно соединенные элемент НЕ и дополнительный дифференцирующий блок, выход которого соединен со сбросовым входом преобразователя код-напряжение, вход элемента НЕ соединен с входом дифференцирующего блока.На фиг. 1 изображена структурнаяэлектрическая схема предлагаемогоформирователя; на фиг, 2 - временные диаграммы, поясняющие работу устрой"ства.Формирователь управляющего сигнала для компенсации искажений типа"преобладание" содержит счетчик 1,преобразователь 2 код-напряжение,элемент И 3, элемент НЕ 4, дифференцирующий блок 5, дополнительный дифференцирующий блок 6.Формирователь работает следующимобразом.На тактовый вход формирователяпоступает с периодом следования равным Т последовательность тактовыхимпульсов высокой частоты, которыепроходят на первый вход элемента И 3(фиг. 2 Б ). Чем меньшую величину составляет период Т, тем меньше величина статической погрешности формирования корректирующего воздействия(а следовательно, и выше точностькомпенсации искажений), так как вэтом случае однозначно уменьшаетсяи элементарная минимально возможнаявеличина приращения (т.е, шаг дискритизации выходного напряжения или,другими словами, "высота ступеньки",преобразователя код-напряжение)уровня корректирующего напряжения.На информационный вход поступаютъимпульсы, длительностькоторыххарактеризует величину имеющегосяпреобладанияпринимаемых элементовсообщения,В момент смены на информационном входе уровня напряжения логического нуля на уровень напряжения логической единицы (Фиг. 2 а) на выходе дифференцирующего блока 5 (фиг. 2 ъ) Формируется короткий импульс, сбрасывающий показания (заряд) счетчика 1 в ноль. Однако уровень напряжения на выходе Формирователя (фиг. 2 Ж), т.е. на выходе преобразователя 2 код-напряжение, при этом остается неизменнйм, так как код числа записанного в преобразователь 2 не изме няется, В течение. времени, равного длительности сигнала на информационном входе, элемент И 3 оказывается подготовленным к работе (открытым) по второму входу, вследствие чего импульсы высокой частоты (фиг. 26) в течение этого времени проходят с тактового входа на выход элемента И 3 (фиг. 26), заряжая счетчик 1 до вполне определенного состояния. Число импульсов К, прошедших на вход3 1092 счетчика 1, т.е, его заряд (показания), равно отношению длительности входного сигналак периоду повторения Т импульсов высокой частоты, т,е.5К= /ТКроме того, входной сигнал (фиг,24) длительностью Т проходит через элемент НЕ 4, на выходе которого (фиг. 2 д ) формируются инверсная послодовательность входных импульсов, поступающая на вход дифференцирующего блока 6. В момент смены на информационном входе уровня напряжения логического нуля, на выходе элемента НЕ 4 15 напряжение логического нуля изменяется на напряжение логической единицы, вследствие чего на выходе дифференцирующего блока 6 Формируется короткий импульс (Фиг, 2 6 ).По переднему Фронту этого импульса осуществляется сброс в ноль числа, хранящегося в памяти преобразователя 2 код-напряжение, а по заднему Фронту этого импульса - ввод в преоб 25 .разователь 2 код-напряжение новых по. казаний (имеющегося кода) счетчика 1 и формирование в соответствии с ними новых уровней выходного напряжения (Фиг. 2 Ж).Вследствие того, что длительность импульса на выходе дифференцирующего блока 6 весьма мала, а быстродействие переключения преобразователей код-напряжение достаточно велико, а так же, учитывая обязательное на 35 личие достаточно малой выходной емкости преобразователя, практически можно считать, что сброс и ввод показаний в преобразователь 2 код-напря 40 жение осуществляется практически 749 4мгновенно, т.е. что корректировка уровня выходного напряжения предлагаемого формирователя по окончанию действия входного импульса осуществляется скачкообразно.При этом длительность входного сигнала (фиг. 2 4 ), соответствующая определенной величине преобладаний принимаемых из канала связи элементов сообщения, определяет показания счетчика 1, которые скачкообразно определяют соответствующий уровень корректирующего преобладания выходного напряжения устройства.В частности из временной диаграммы на Фиг. 2 следует, что в случае отсутствия преобладаний, чему соответствуют импульсы 1 и 2 на входе длительностью Г на выходе (фиг.2 Ф) устанавливается некоторый неизменный(в том числе и в моменты поступления на вход новых импульсов длительностью Тн) уровень напряжения О , В случае поступления импульсов, характеризирующих токовые преобладания (импульсы 3и 5 некоторой длительности= , +б, по их окончанию скачкообразно устанавливается соответствую" щий величине преобладаний некоторый уровень напряжения .ОгОц, в слччае бестоковых преобладаний (импульс 4 ) - соответствующий величине преобладаний уровень напряжения0 (Оси т.д. (Фиг. 2;К) . В сравнении с базовым объектом предчагаемый формирователь обеспечивает повышение точности и быстродействия формирования выходного уровня компенсирующего преобладания напряже,ния.1092749 Бм- Яр Бнф Б 7Юм Бюф Б г 3. оставитель Н.Лазареваехред В.Далекорей К ректор М,Шароши едактор А.Химч Заказ 3278/45ЮИИПИ 13035, М иал ППП "Патент", г.ужгород, ул.Проектная Тираж 635Государственноо делам изобреква, Ж, Рауш Подписное о комитета СССР ений и открытий ская наб., д. 4/5
