Установка для содержания животных

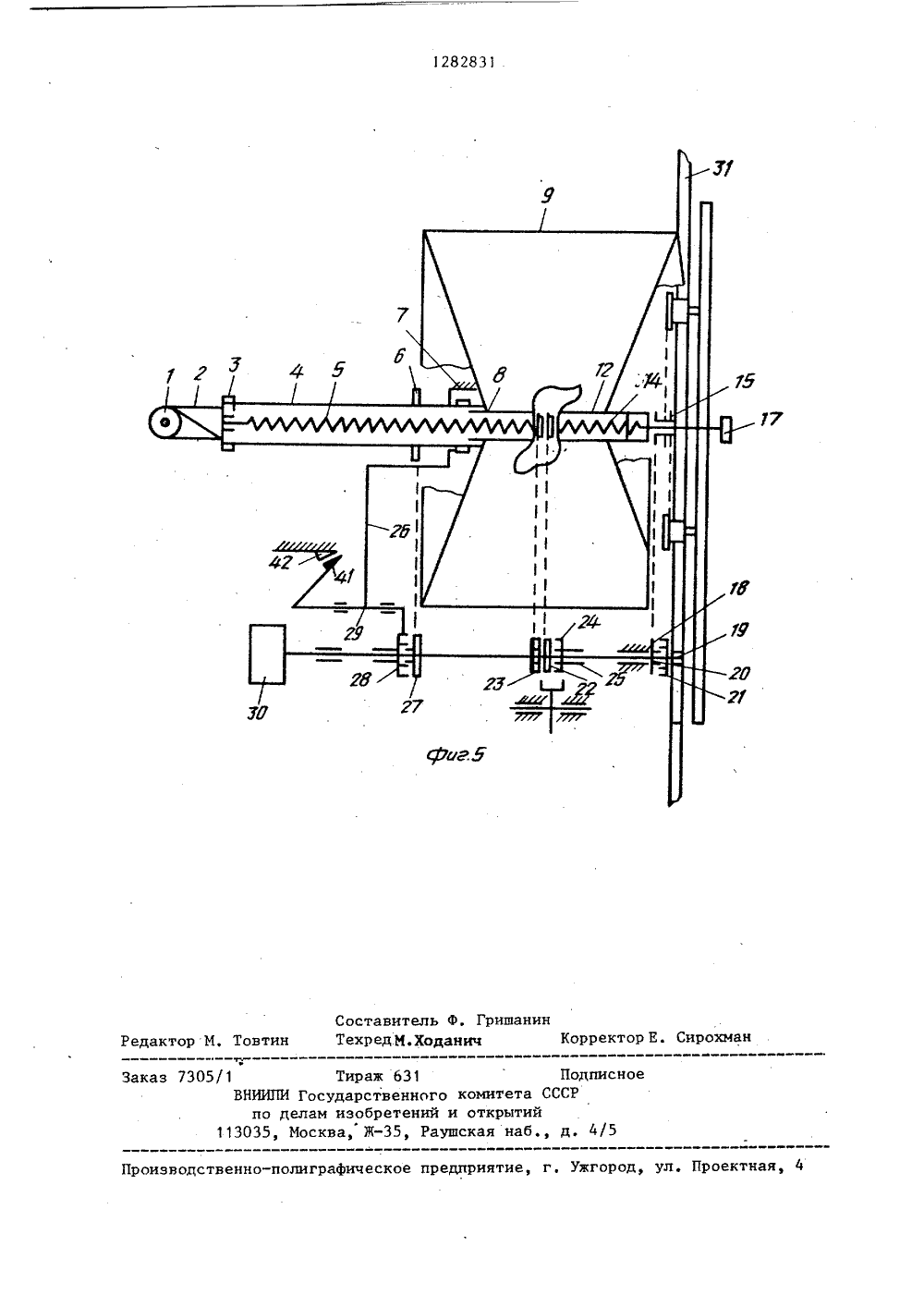

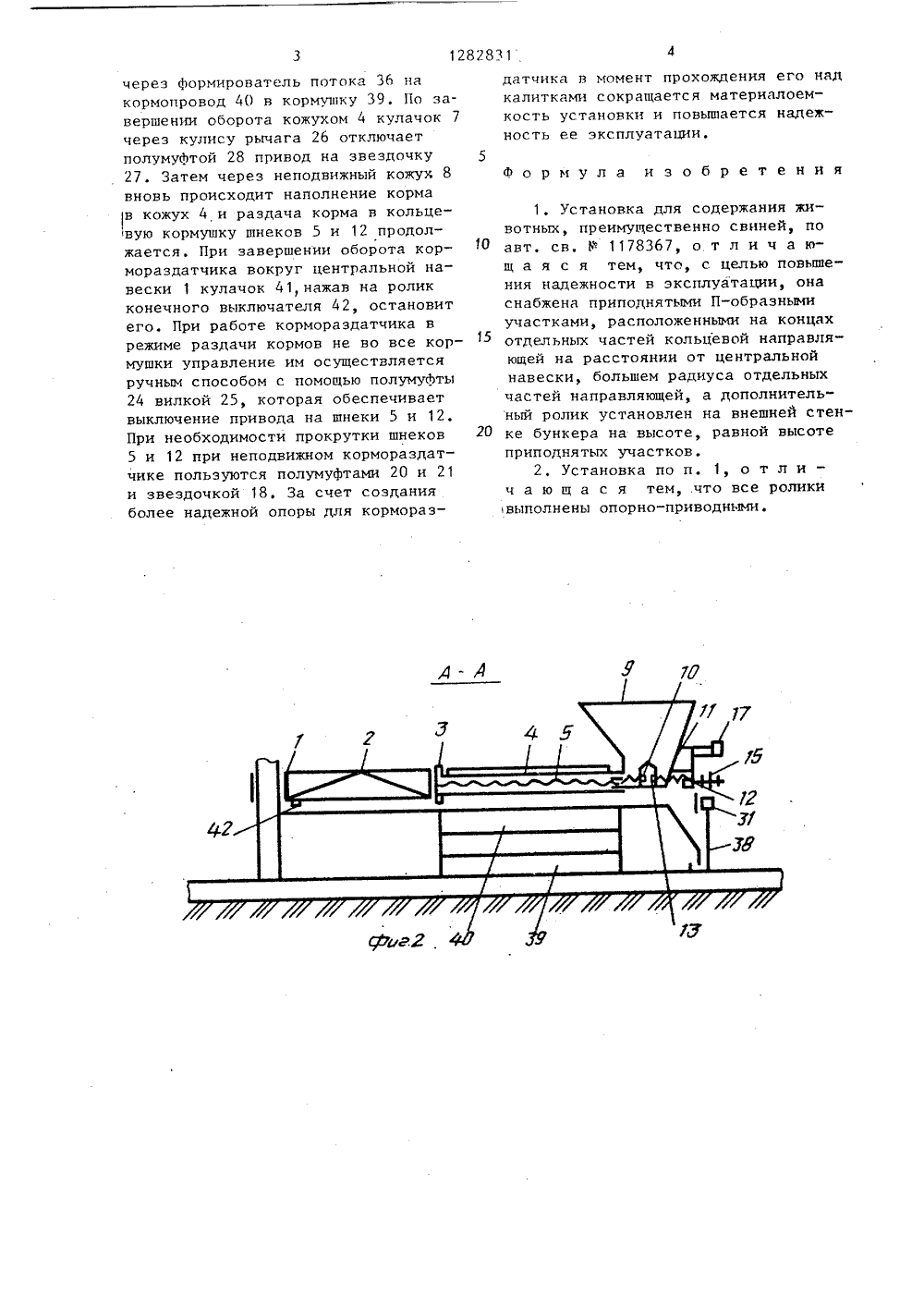

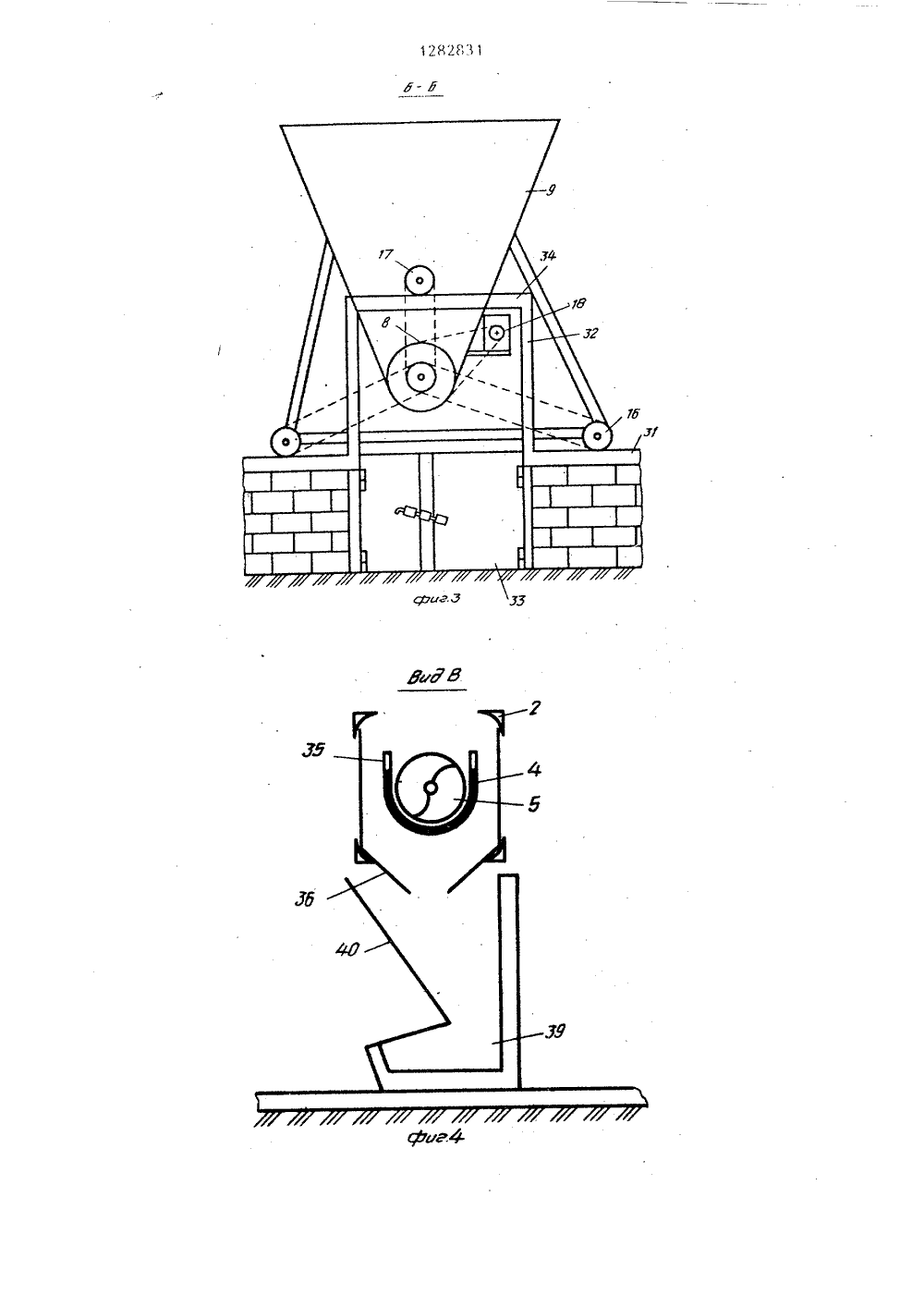

(504 А О НИЕ ИЗОБРЕТЕН юл. 5. 2зский научно-исс итут животноводс П,А, Телещун 88 ССР84,ЖИВОТидетельство 01 К 1/02,ДЛЯ СОДЕРЖАНИЯ ельско тноситс стности ЬЭ ОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНЯТИЙ АВТОРСКОМУ СВИДЕТЕЛЬСТ.(57) Изобретениему хозяйству, в ч 801282831 А 2 ствам для содержания животных на свиноводческих Фермах. Установка снабжена приподнятыми П-образными участками 32, расположенными на концах отдельных частей кольцевой направляющей 31 над попарными калитками 33. Направляющий монорельс 34 участков 32 расположен на расстоянии от центральной навески,большем радиуса кольцевой направляющей 3 1. Дополнительный опорно-приводной ролик 17 установлен на внешней стенке бункера 9 кормораздатчика на высоте, равной высоте расположения приподх участков 32. 1 з,п, А 5 ил.Изобретение относится к сельскому хозяйству, в частности к устрой.ствам для содержания животных насвиноводческих фермах,Пель изобретения - повышение надежности работы установки,На фиг. 1 изображена установка,вид сверху; на фиг, 2 - разрез А-Ана фиг. 1; на фиг, 3 - разрез Б-Бна фиг. 1; на фиг, 4 - вид В нафиг. 1; на фиг, 5 - кинематическаясхема установки. 10 Установка состоит из центральной навески 1, рамы 2, внутри кото рой установлены поддерживающие ролики 3 подвижного кожуха 4 с шнеком 5 радиального транспортера. Подвиж ный кожух 4 снабжен приводной звездочкой 6, кулачком 7 и надет на не подвижный кожух 8 шнека 5, в верхней части переходящий в бункер 9. Шнек 5 имеет приводную звездочку 10. В нижней части бункер 9 снабжен неподвижным кожухом 11 шнека 12 кольцевого транспортера, на конце которого установлена приводная звездочка 13, Снизу бункер 9 имеет заборные окна 14 для подачи корма на шнеки 5 и 12.Впереди на валу шнека 5 свободно 30 . установлен блок 15 из трех звездочек, две из которых цепями соединены со звездочками основных роликов 16 извездочкой дополнительного опорноприводного ролика 17, а третья - с 35приводной звездочкой 18. Приводнаязвездочка 18 свободно размещена наведущем валу 19 и снабжена кулачковой полумуфтой 20, которая установлена на валу 19 против ведущей полумуфты 21 с поджимной пружиной. Всредней части на валу 19 размещеныдве приводные звездочки 22 и 23 скулачковыми полумуфтами шнеков 5 и12, против которых установлен блок 45ведущих полумуфт 24 с вилкой 25переключения и рычагом 26. На валу19 установлена также приводная звездочка 27 с полумуфтой, кулачковаяведущая полумуфта 28 с пружиной и 50вилкой 29 управления. Вал 19 соединен с электроприводом 30, Тележкакормораздатчика опирается на кольцевую направляющую 31 двумя роликами 17 и дополнительным роликом 17, 55установленным на внешней стенкебункера 9 опирается на приподнятыеП-образные участки 32, расположенные на концах отдельных частей кольцевой направляющей 3 1 над попарнымикалитками 33. Направляющий монорельс34 участков 32 расположен на расстоянии от центральной навески 1, большем радиуса окружности кольцевойнаправляющей 3 1, на длину опорноприводного ролика 17, высота установки которого равна высоте приподнятых участков 32. Подвижный кожух4 снабжен двумя удлинителями боковин35. Снизу под подвижным кожухом 4к раме 2 прикреплены формирователи36 потока корма. Станки 37 снабженыкольцевыми 38 и радиальными 39 кормушками. Кормушки 39 имеют кормопроводы 40, на раме 2 установлен кулачок 41, а на станке 37 конечный выключатель 42. Установка работает следующим образом.Перед началом работы в бункер 9 загружается корм. С пульта управления включается электропривод (при автоматическом режиме работы или ручном включении), Если управление осуществляется с кормораздатчика, то включение производится оператором непосредственно на нем, При этом подвижный кожух 4 установлен в положение "Загрузка". Усилие от электро- привода 30 через вал 19 одновременно передается на звездочки 22, 23 и 18 и далее на шнеки 5,12 и через блок 15 звездочек на ролики 16 и 17Кормораздатчик начинает вращаться вокруг центральной навески 1. При- этом ролики 16 обкатываются по направляющей 31, а ролик 17. в местах расположения парных калиток 33 - по монорельсу 34 приподнятых участков 32. Шнек 12 при этом раздает корм в кольцевые кормушки 38. При подходе кормораздатчика к радиальной кормушке 39 происходит расчетное наполнение подвижного кожуха 4 кормом из бункера 9 через заборное окно 14 шнеком 5. В момент совмещения в вертикальной плоскости радиальной кормушки 39 и кормопровода 40 с подвижным кожухом 4 с кулачком 41, установленным на радиальных перегородках круговых станков, рычаг 26 введет в зацепление полумуфту 28 с кулачками звездочки 2 и произойдет поворачивание на одном обороте подвижного кожуха 4 с помощью звез дочки 6. При этом на ходу кормораздатчика произойдет высыпание кормачерез Формирователь потока 36 накормопровод 40 в кормушку 39, По завершении оборота кожухом 4 кулачок 7через кулису рычага 26 отключаетполумуАтой 28 привод на звездочку 527. Затем через неподвижный кожух 8вновь происходит наполнение кормав кожух 4 и раздача корма в кольцевую кормушку шнеков 5 и 12 продолжается, При завершении оборота кормораздатчика вокруг центральной навески 1 кулачок 41, нажав на роликконечного выключателя 42, остановитего. При работе кормораздатчика врежиме раздачи кормов не во все кормушки управление им осуществляетсяручным способом с помощью полумуАты24 вилкой 25, которая обеспечиваетвыключение привода на шнеки 5 и 12.При необходимости прокрутки шнеков 205 и 12 при неподвижном кормораздатчике пользуются полумуфтами 20 и 21и звездочкой 18, За счет созданияболее надежной опоры для кормораздатчика в момент прохождения его над калитками сокращается материалоемкость установки и повышается надежность ее эксплуатации,Ф о р м у л а изобретения1. Установка для содержания животных, преимущественно свиней, по авт. св. Р 1178367, о т л и ч а ющ а я с я тем, что, с. целью повышения надежности в эксплуатации, она снабжена приподнятыми П-образными участками, расположенными на концах отдельных частей кольцевой направляющей на расстоянии от центральной навески, большем радиуса отдельных частей направляющей, а дополнительный ролик установлен на внешней стенке бункера на высоте, равной высоте приподнятых участков.2. Установка по и, 1, о т л и - ч а ю щ а с я тем, .что все ролики выполнены опорно-приводными.1282831 иванн ставитель ф.хред М, Коданич ректор Е. Сирохман едактор М. Тов аказ 7305/1 Тираж 631 ВНИИПИ Государственного по делам изобретений 3035, Москва, Ж, Рауш
