Установка для содержания животных

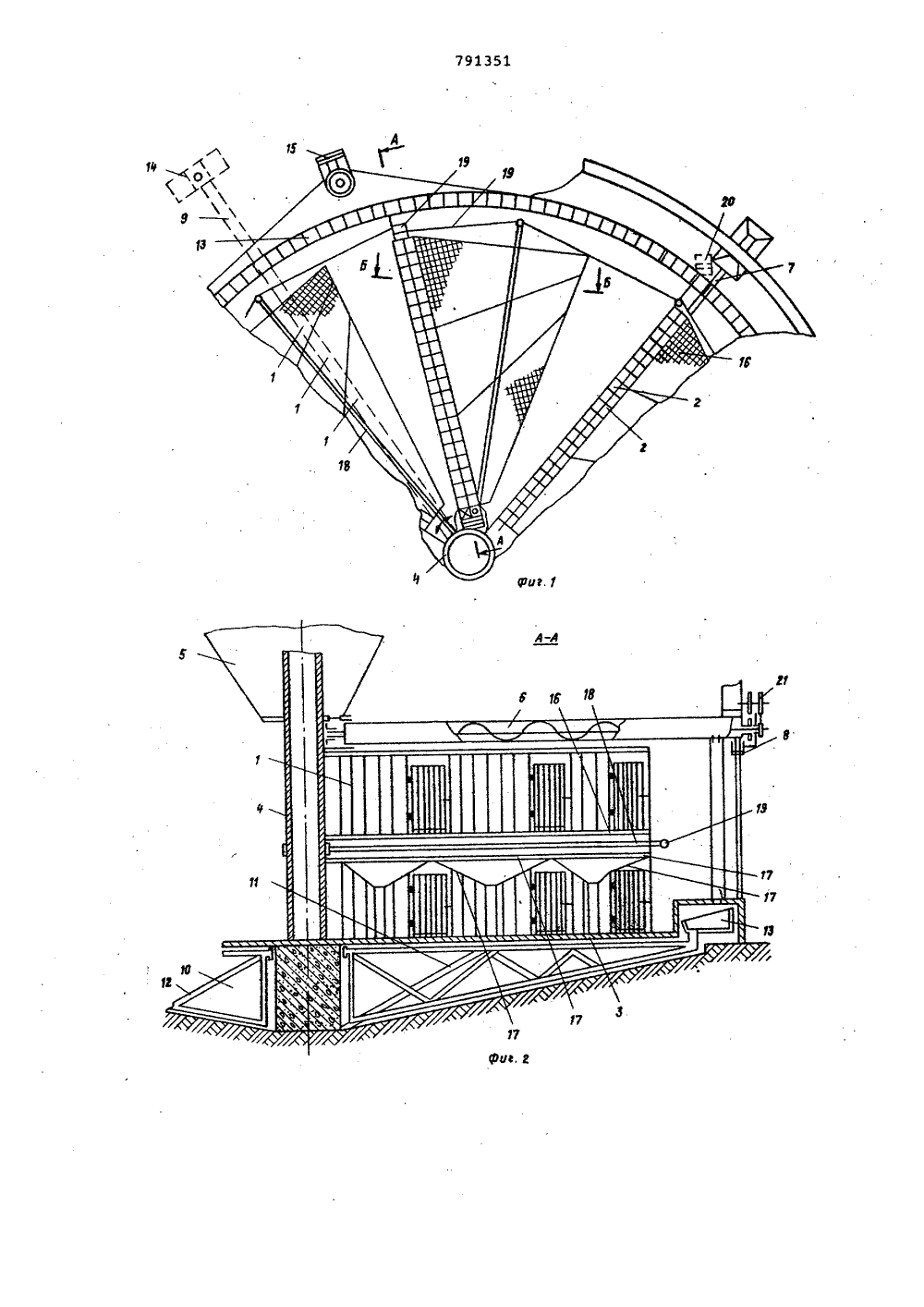

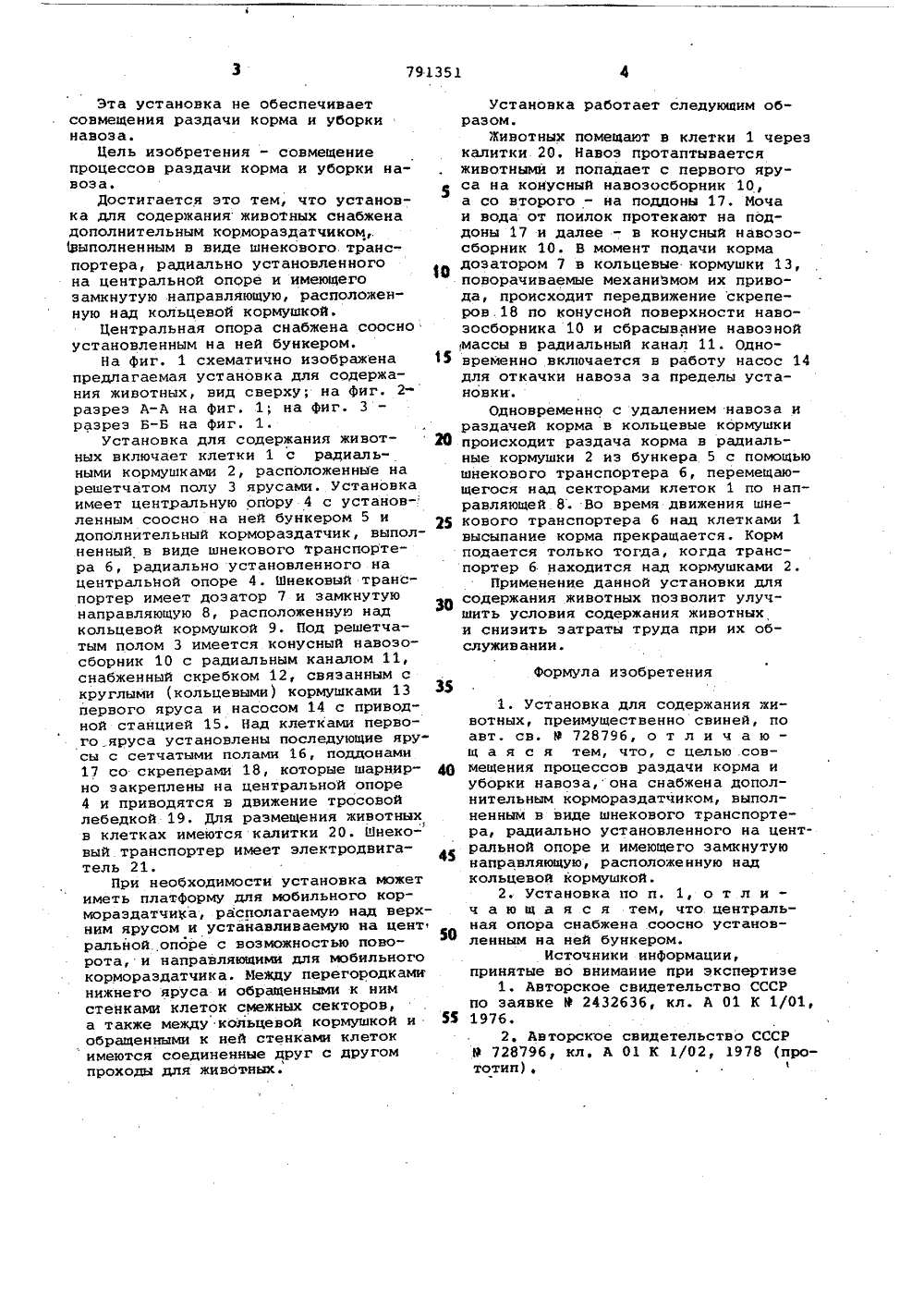

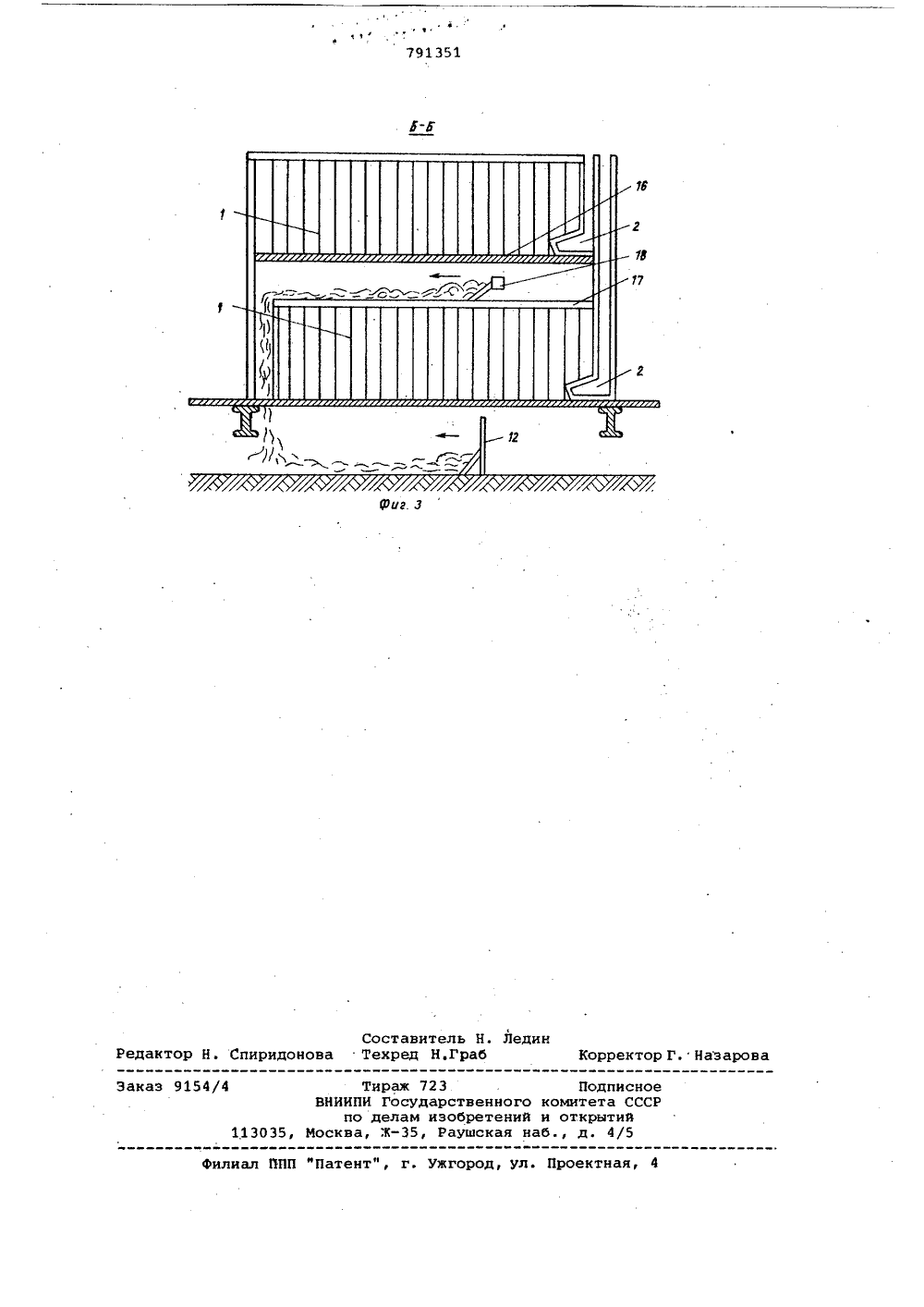

Союз Советскими Социалистических РеспубликОП ИИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ(51)М. Кл, А 01 К 1/02 Государственный комитет СССР по делам изобретений и открытийОпубликовано 301280,Бюллетень Ио 48 Дата опубликования описания 3012.80 Н.П. Ледин, А.Е. Чиков, Н.Н. Ледина, А.И. Смирнов,А.С. Жеребилов, М.И. Нешко, В.И. Черный и В.П. Шевченко(54) УСТАНОВКА ДЛЯ СОДЕРЖАНИЯ ЖИВОТНЫХ Изобретение относится к области сельского хозяйства, в частности к установкам для содержания животных, преимущественно свиней.Известна установка для содержания животных, включающая круглое помещение, решетчатый пол с установленной на нем посредством центральной опоры многоярусной клеточной батареей, клетки которой образованы радиальными перегородками и имеют в плане форму секторов, поворотную кольцевую кормушку и расположенный с уклоном к центральной опоре под решетчатым полом кольцевой навозосборник с радиально размещенными на нем схребками, подвешенными к кольцевой кормушке 11.Известное устройство сложно по конструкции и ненадежно в эксплуатации.По авт. св. Р 728796 известна ус.тановка для содержания животных, преимущественно свиней, включающая круглое помещение, решетчатый пол с установленной на нем посредством центральной опоры многоярусной клеточной батареей, клетки которой обра. зованы радиальными перегородками и имеют в плане форму секторов, поворотную кольцевую кормушку и расположенный с уклоном к центральной опоре 5 под решетчатым полом кольцевой навозосборник с радиально размещеннымина нем скребками, подвешенными ккольцевой кормушке. Установка снабжена дополнительными радиальными кормуш 1 п,ками,прикрепленными к радиальным пере.городкам, платформой для мобильногокормораздатчика,расположенной над верхним ярусом батареи и установленнойна центральной опоре с возможностьюрадиального поворота, и направляющими для мобильного кормораздатчика,закрепленными на верхнем ярусе батареи над дополнительвыми кормушками,при этом. между перегородками нижнегояруса батареи и обращенными к нимстенками клеток смежных секторов, а .также между кольцевой кормушкой иобращенными к ней стенками клеток,имеются соединенные друг с другом 25проходы дпя животных. Установкаснабжена приспособлением для удаления навоза с ярусов батареи, выполненным в виде скреперов, шарнирноприкрепленных к центральной опо- ЗО ре 2Эта установка не обеспечивает совмещения раздачи корма и уборки навоза.Цель изобретения - совмещение процессов раздачи корма и уборки навоза.Достигается это тем, что установка для содержания животных снабжена дополнительным кормораздатчиком,. выполненным в виде шнекового. транспортера, радиально установленного на центральной опоре и имеющего замкнутую .направляющую, расположенную над кольцевой кормушкой.Центральная опора снабжена соосно установленным на ней бункером.На фиг. 1 схематично изображена предлагаемая установка для содержания животных, вид сверху; на фиг. 2- разрез А-А на фиг. 1; на фиг. 3 разрез Б-Б на фиг. 1.Установка для содержания животных включает клетки 1 с радиальными кормушками 2, расположенные на решетчатом полу 3 ярусами. Установка имеет центральную опЬру 4 с установ- ленным соосно на ней бункером 5 и дополнительный кормораздатчик, выполненный в виде шнекового транспортера б, радиально установленного на центральной опоре 4. Шнековый транспортер имеет дозатор 7 и замкнутую направляющую 8, расположенную над кольцевой кормушкой 9, Под решетчатым полом 3 имеется конусный навозосборник 10 с радиальным каналом 11, снабженный скребком 12, связанным с круглыми (кольцевыми) кормушками 13 первого яруса и насосом 14 с привод" ной станцией 15. Над клетками первого.яруса установлены последующие яру сы с сетчатыми полами 16, поддонами 17 со скреперами 18, которые шарнирно закреплены на центральной опоре 4 и приводятся в движение тросовой лебедкой 19. Для размещения животных в клетках имеются калитки 20. Шнековый транспортер имеет электродвигатель 21.При необходимости установка может иметь платформу для мобильного кормораэдатчика, располагаемую над верх ним ярусом и устанавливаемую на цент ральной опоре с возможностью поворота, и направляющими для мобильного кормораэдатчика. Между перегородкамк нижнего яруса и обращенными к ним стенками клеток смежных секторов, а также между кольцевой кормушкой и обращенными к ней стенками клеток имеются соединенные друг с другом проходы для животных. Установка работает следующим образом.Животных помещают в клетки 1 черезкалитки 20. Навоз протаптываетсяживотными и попадает с первого яруса на конусный навозосборник 10,а со второго - на поддоны 17. Мочаи вода от поилок протекают на поддоны 17 и далее - в конусный навоэосборник 10. В момент подачи кормадозатором 7 в кольцевые кормушки 13,поворачиваемые механизмом их привода, происходит передвижение скреперов.18 по конусной поверхности навозосборника 10 и сбрасывание навозноймассы в радиальный канал 11. Одно временно включается в работу насос 14для откачки навоза за пределы установки.Одновременно с удалением навоза ираздачей корма в кольцевые кормушки 26 происходит раздача корма в радиальные кормушки 2 из бункера 5 с помощьюшнекового транспортера 6, перемещающегося над секторами клеток 1 по направляющей 8. Во время движения шне кового транспортера б над клетками 1высыпание корма прекращается. Кормподается только тогда, когда транспортер б находится над кормушками 2.Применение данной установки для ЗО содержания животных позволит улучшить условия содержания животныхи снизить затраты труда при их обслуживании.Формула изобретения 1. Установка для содержания животных, преимущественно свиней, поавт. св. Р 728796, о т л и ч а ю -щ а я с я тем, что, с целью .сов,р мещения процессов раздачи корма иуборки навоза, она снабжена дополнительным кормораздатчиком, выполненным в виде шнекового транспортера, радиально установленного на центРальной опоре и имеющего замкнутуюнаправляющую, расположенную надкольцевой кормушкой.2, Установка по п. 1, о т л и -ч а ю щ а я с я тем, что центральная опора снабжена соосно установфо ленным на ней бункером.источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРпо заявке В 2432636, кл. А 01 К 1/01,И 19762. Авторское свидетельство СССР9 728796 кл, А 01 К 1/02, 1978 (прототип), 791351У фФй 791351 г. 3 Составитель Н. ЛединРедактор Н. Спиридонова Техред Н.Граб Корректор Г. Наза филиал МП "Патент", г. Ужгород, Ул. Проектная,каз 9154/4 Тир ВНИИПИ Г по де 113035, Москва, Л723 ударственн м изобрете 5, Раушска Подписноео комитета СССРй и открытийнаб., д. 4/5
