Резервируемый генератор последовательности импульсов

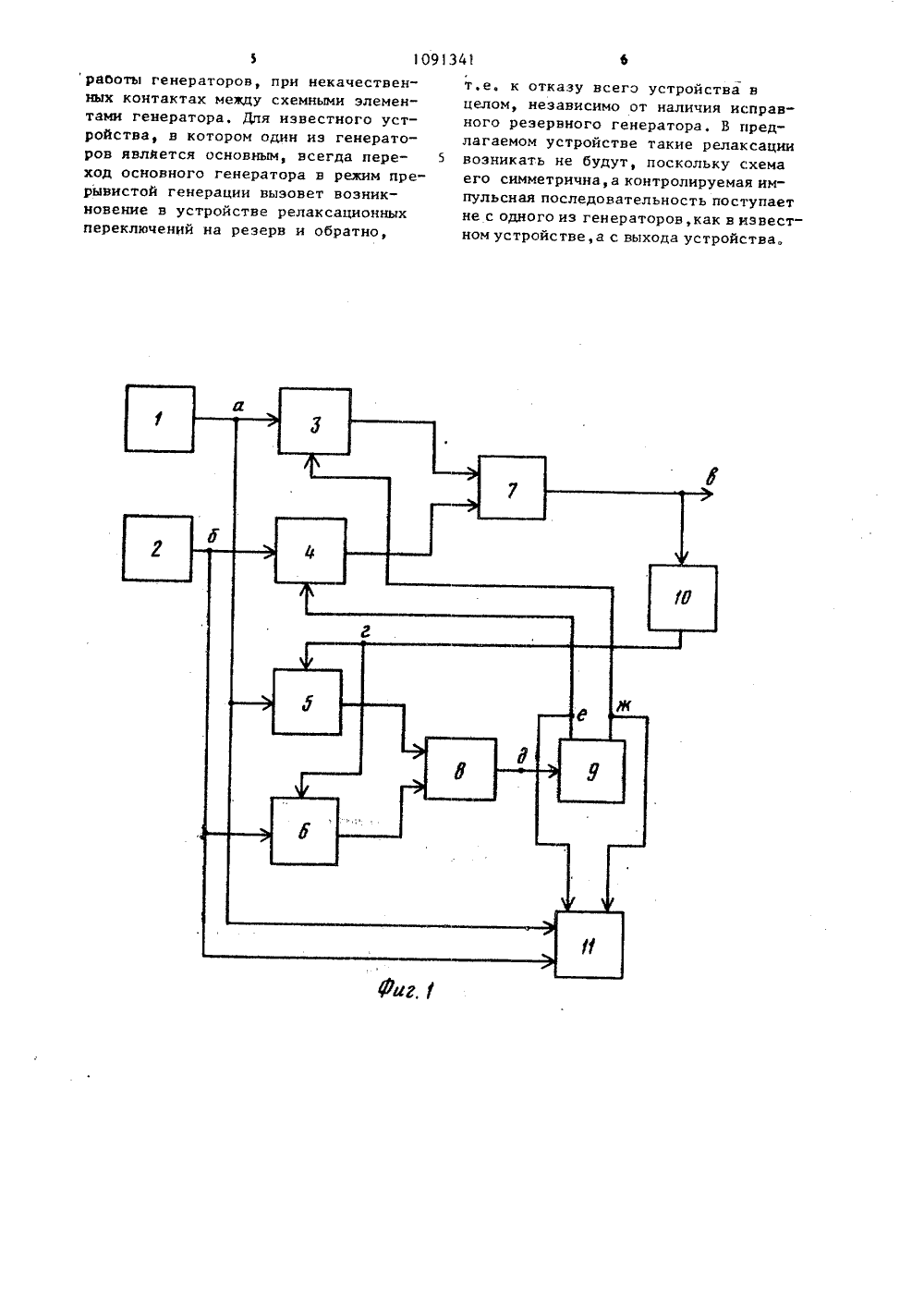

СОЮЗ СОВЕТСНИХсаийлнпаескикРЕСПУБЛИН ае аи И Оз К 17/5 гсг 11",ОПИСАНИЕ ИЗОБРЕ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ ИЯ ГОСУДАРСТВЕННЫИ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОЧНРЫТИЙ(56) 1, Авторское свидетельство СССРВ 527011, кл. Н 03 К 3/00, 1976.2, Авторское свидетельство СССРМ 882401, кл. Н 03 Е 17/56, 1981(54) (57) РЕЗЕРВИРУЕМЫ 1 ГЕНЕРАТОРПОСЛЕ,ОВАТЕЯЬ 1 ОСТ И 1"П 1 УЛЬСОВ, содержаший первый и второй генераторы последовательности импульсов, выходыкоторых соединены входами первогои второго элементов И, выходы которых через элемент ИЛК соединены свыходной шиной устройства и черезблок формирования сигнала сброса -с входом сброса счетчика, блок комму"тации, выходы которого соединены с вторыми входами первого и второгоэлементов И и с первой группой входов элемента индикации, вторая группа входов которого соединена с выходами первого и второго генераторовпоследовательности импульсов, о т -.л и ч а ю щ и й с я тем, что, сцелью исключения релаксационныхпереключений на резерв, возникающихпри переходе основного генераторав прерывистый режим генерации, и повышения за счет этого надежности, внего введены дополнительный счетчикимпульсов и дополнительный элементИЛИ, причем выход второго генераторапоследовательности импульсов соединен со счетным входом дополнительного счетчика, выход блока формирова"ния сигнала сброса соединен с входомсброса дополнительного счетчика, выходы счетчиков через дополнительныйэлемент ИЛИ соединены с входом блокакоммутации.Изобретение относится к импульсной технике и может быть использовано в цифровых измерительных приборах,в устройствах управления вычислительных машин в качестве. задающего гене- Братора импульсов тактовой частоты,что требуется генерирование электрических колебаний с повьшенной надежностью и контролем.Известен резервируемый генератор 10последовательности импульсов, содержащий два идентичных генератора импульсов (релаксаторы) и схему контроля работоспособности и переключениягенераторов, обеспечивающую в случае 15выхода йз строя генератора, работающего в качестве основного, подключение к выходным цепям устройства резервного генератора 11,Недостатком известного устройства 20является низкая надежность, связаннаяс необходимостью точной настройкианалоговых узлов устройства.Наиболее близким по техническойсущности к предчагаемому является резервируемый генератор последовательности импульсов, содержащий первый ивторой генераторы последовательностейимпульсов, выходы которых соединеныс первыми входами первого и второго 30элементов И, выходы которых черезэлемент ИЛИ соединены с выходной шиной устройства и через блок формирования сигнала сброса со входом сбросасчетчика, блок коммутации, выходы З 5которого соединены со вторыми входамипервого и второго элементов И и спервой группой входов элемента индикации, вторая группа входов которогосоединена с выходами первого и второго генераторов последовательностейимпульсов 12,Недостатком данного устройства является возникновение в нем релаксационных переключений на резерв в случаеаварийного снижения частоты основного .генератора или перехода основного генератора в прерывистый режим работы.Такой режим может возникнуть, например, при наличии некачественного контакта в соединениях элементов основного генератора.Цель изобретения - исключение релаксационных переключений на резерв,возникающих при переходе основногогенератора в прерывистьй режим генерации,и повьппение за счет этого надежности,11 оставленная цель достигается тем,что в резервируемьй генератор последовательности импульсов, содержащий первьй и второй генераторы последовательности импульсов, выходы которых соединены с первыми входамипервого и второго элементов И, выходыкоторых через элемент ИЛИ соединеныс выходной шиной устройства и черезблок формирования сигнала сброса - свходом сброса счетчика, блок коммутации, выходы которого соединены свторыми входами первого и второгоэлементов И и с первой группой входовэлемента индикации, вторая группавходов которого соединена с выходамипервого и второго генераторов последовательности импульсов, введены дополнительньй счетчик импульсов и дополнительный элемент ИЛИ, причем выход второго генератора последовательности импульсов соединен со счетнымвходом дополнительного счетчика,выход блока формирования сигналасброса соединен с входом сброса дополнительного счетчика, выходы счетчиков через дополнительньй элементИЛИ соединены с входом блока коммутации,На фиг.1 приведена функциональная схема устройства; на фиг,2временные диаграммь 1, иллюстрирующиеработу устройства,Резервируемый генератор последовательности .импульсов содержит первьй и второй генераторы 1 и 2 последовательности импульсов, выходы которых соединены с первыми входамипервого и второго элементов И 3 и 4,выход первого генератора соединенсо счетным входом счетчика 5, выходвторого генератора соединен со счетным входом дополнительного счетчика6, выходы элементов И соединены свходами элемента ИЛИ 7, выходы счетчиков через дополнительный элементИЛИ 8 соединены с входом блока 9 коммутации, выход элемента ИЛИ 7 соединен с выходной шиной устройства и свходом блока 10 формирования сигналасброса, выходы генераторов и блокакоммутации соединены с входами 1индикации,Резервируемый генератор последовательности импульсов работает следующим образом,Генераторы 1 и 2 импульсов формируют последовательности импульсов, 1091341 4частоты повторения которых одинаковы;1 и равны частоте, которую необходимо получить на выходе устройства, Последовательность импульсов с выхода генератора 1 подается на первый вход первого элемента И 3 и на счетный вход счетчика 5, Аналогично импульсы с выхода генератора 2 подаются на первый вход второго элемента И 4 и на счетный вход дополнительного счетчика 6. Блок коммутации 9 генераторов импульсов может быть выполнен, например, в ниде триггера со счетным входом. В зависимости от того 10 в какое положение установился триггер н момент включения устройства,на одном иэ выходов триггера - навтором входе одного из элементовИ 3 или 4 будет разрешающий сигнал.Соответственно и другом элементе И 20на втором его входе будет запрещающий сигнал. Допустим, что разрешающий сигнал в нашем примере подаетсяна второй вход первого элемента И 3,Тогда импульсы с выхода генератора 251 через элемент И 3 и элемент ИЛИ 7подаются ца выход устройства,Одновременно импульсы с выходагенератора 2 поступают на счетчики 5и 6 после прохлждения через элементИ 3, элемент ИЛИ 7 и блок 10 как импульсы обнуления счетчиков. Такимобразом, при помощи счетчика 5 осущестнляется автоматическое постоянноеслежение за каждым импульсом, вышед 35шим из генератора 1, а при помощисчетчика 6 - эа каждым импульсомнавыходе генератора 2.Если в связи с неисправностью генератор 1 с некоторого момента времени перестал работать, то сигналыобнуления с выхода блока 10 перестанут поступать на соответствующиевходы счетчиков 5 и 6.В связи с тем, что генератор 1 более не работает, счетчик 5 остаетсяв исходном состоянии (или в том состоянии, в котором он оказался в момент возникновения неисправности).Счетчик 6 продолжает счет импульсов,ф 50приходящих на его вход с выхода генератора 2. Счетчики 5 и 6 целесообразно выполнить состоящими из двух разрядов и включить их так, чтобыпослепропадания импульса обнуления счетчиков очереднойимпульс,приходящий насчетный вход счетчика, подключенногок исправному генератору импульсов,переполнял этот счетчик и с его выхода проходил на элемент ИЛИ 8. Вэтом случае на вход блока 9 коммутации генераторов импульсов поступитуправляющий сигнал,по которому элементИ 3 будет закрыт,а на втором входе элемента И 4 появится разрешающий сигнал.После этого сигналы с выхода генератора2 импульсовначнут поступать на выходустройства и через блок 10 как сигналы обнуления на соответствующиевходы счетчиков 5 и 6,(на фиг.2 моментотказа генератора 1 обозначен И 1, амомент включения в работу генератора1,сЭлемент 1 индикации работы генераторов 1 и 2 импульсов на работувсего устройства не влияет. Его присутствие в составе устройства позноляет наглядно видеть, какой из генераторов работает или не работает всвязи с неисправностью, а также, какой из генераторов в данный моментвремени является основным (и работаетна выход устройства), а какой является резерьным. Индикация может осущест.вляться, например, с помощью светодиодов,Схема предлагаемого устройствавыполнена симметрично, и генераторы1 и 2 находятся н равных условиях.При включении устройства основнойгенератор выбирается случайным образом в зависимости от установки в одноиз возможных состояний блока 9 коммутации, На выход устройства и на входформирователя 1 О импульсов сбросапоступают импульсы именно от этогоосновного генератора. При переключении ца резерв, при возникновении временного сбоя в работе основного генератора данный генератор становитсярезервным, а другой основным, Такимобразом, устройство производит автоматический выбор наиболее устойчивоработающего генератора,Снойстно симметрии предлагаемогоустройства является его существеннымпреимуществом перед известным. Действительно, случаи полного отказагенератора, например кварцевого,крайне редки. На практике обычно отказы генераторов проявляются в видеперехода н режим прерывистой генерации, либо резкого уменьшения частотыгенерируемых импульсов. Такие отказымогут иметь место, например, примеханических вибрациях, воздействующих при эксплуатации на устройство,при экстремальных тепловых режимахработы генераторов, при некачественных контактах между схемными элементами генератора, Для известного устройства, в котором один из генераторов является основным, всегда переход основного генератора в режим прерывистой генерации вызовет возникновение в устройстве релаксационныхпереключений на резерв и обратно,т е е к отказу Все 1 э устройства вцелом, независимо от наличия исправного резервного генератора, В предлагаемом устройстве такие релаксациивозникать не будут, поскольку схемаего симметрична, а контролируемая импульсная последовательность поступаетне с одного из генераторов,как в известном устройстве, а с выхода устройства.1091341 Составитель В.Мясниковактор Ю.Ковач Техред М.Тепер Корректор Л. Дзятк Зака 4/5 илиал ППП Патент, г. Ужгород, ул. Проектная,00/54 Тираж ВНИИПИ Государс по делам из 113035, Москва, 62 Нодписновенного комитета СССРбретений и открытийЖ, Раушская наб., д
