Устройство для удаления бытовых отходов из помещений

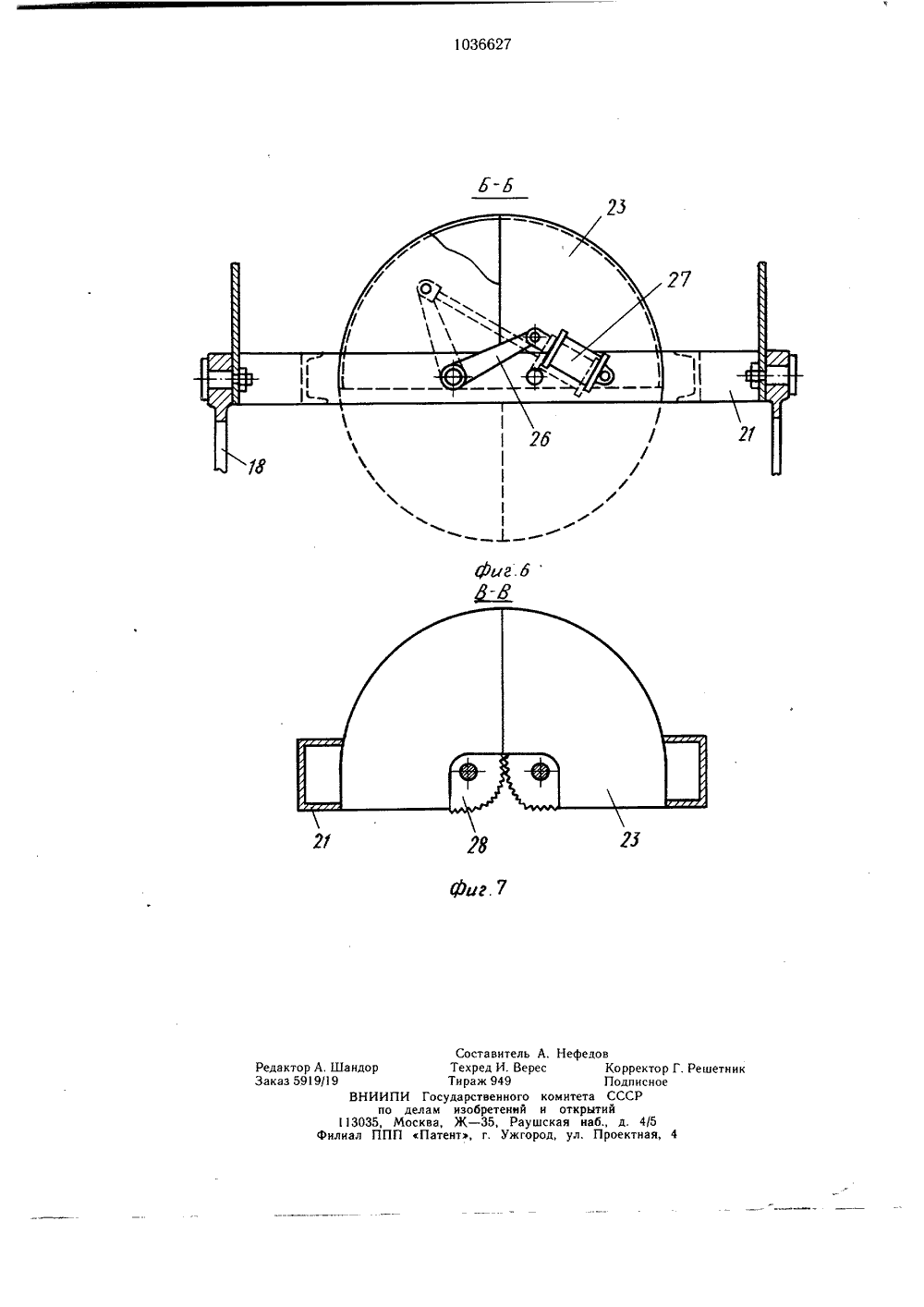

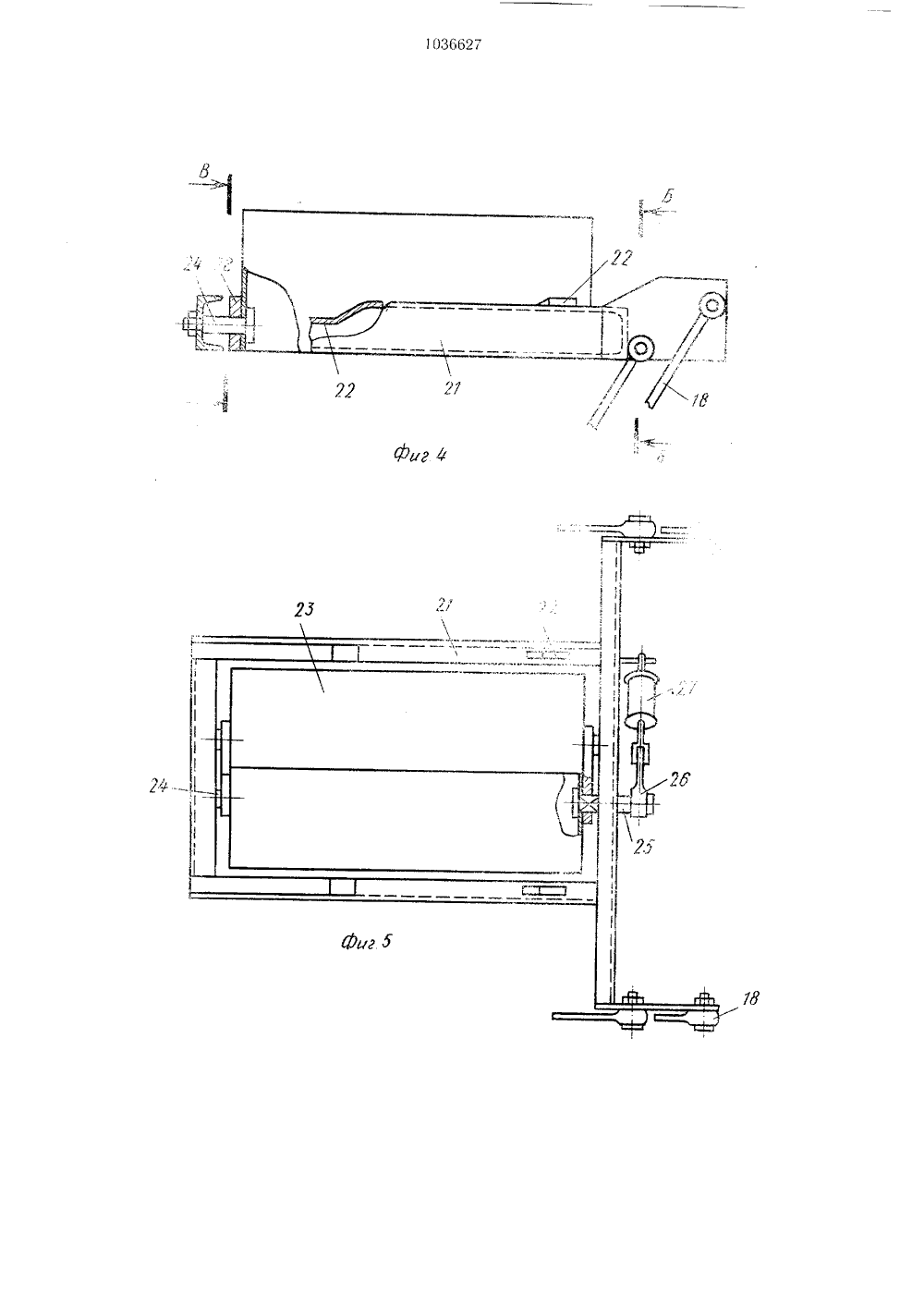

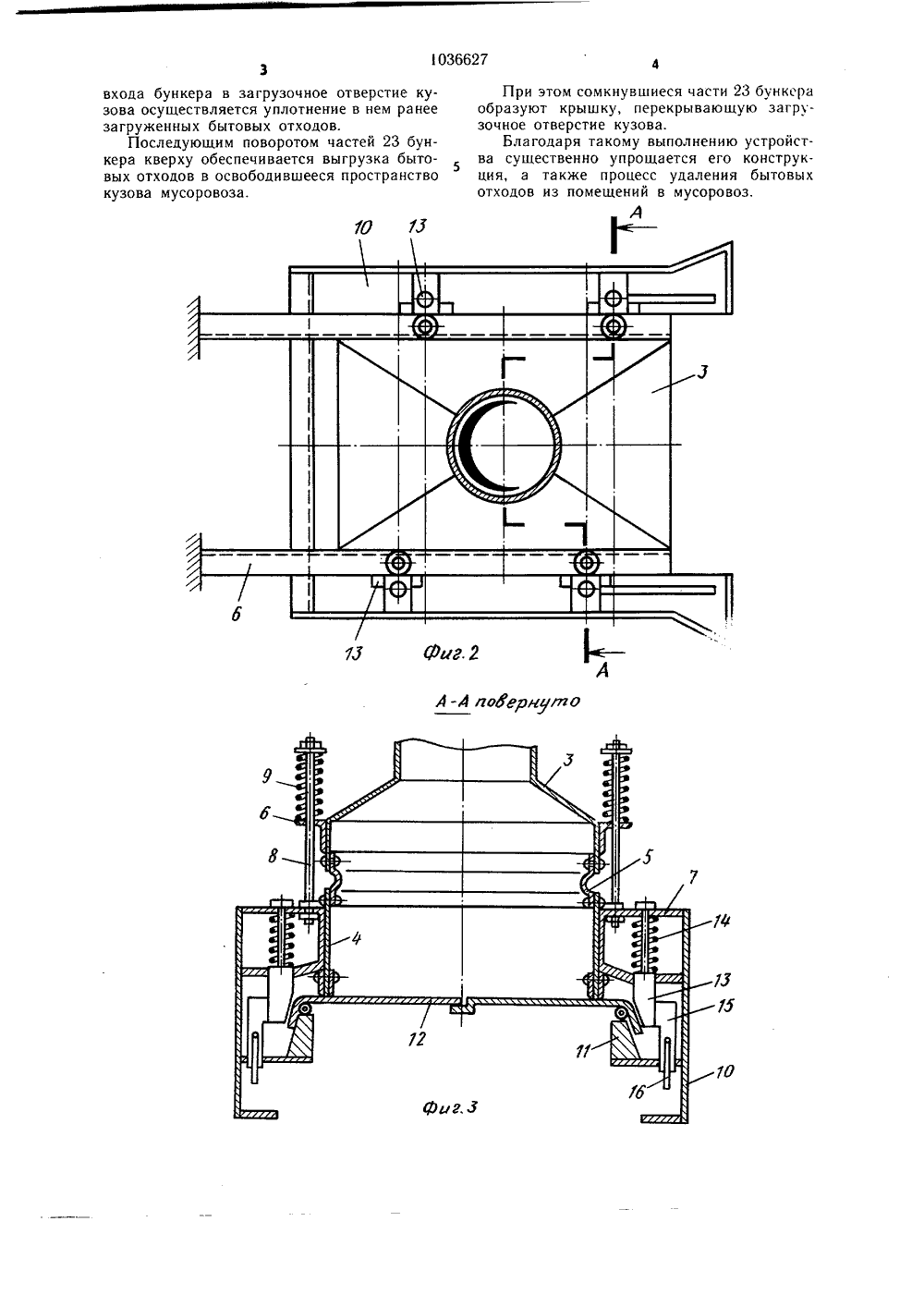

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 036627 А 119) (1 ОПИСАНИЕ ИЗОБРЕТЕНИ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ВТОРСНОМУ С 8 ИДЕТЕЛЬСТВ(56) 1, Авторское свидетельство СССР704857, кл. Е 04 Г 17/10, 1978.2. Авторское свидетельство СССР818967, кл. В 65 Р 3/14, 979 (прототип). (54) (57) 1, УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ БЫТОВЫХ ОТХОДОВ ИЗ ПОМЕЩЕНИЙ, включающее мусоропровод, нижняя часть которого перекрыта створками с подпружиненными фиксаторами, взаимодействующими с упорами, закрепленными на бун 3151) В 65 Г 500 Е 04 Г 1710 кере, установленном на несугцем элементе, и мусоровоз, размещенный за пределами помещения, отличающееся тем, что, с целью упрощения процесса удаления бытовых отходов из помещений в мусоровоз, несущий элемент выполнен в виде поворотных в вертикальной плоскости изогнутых рычагов, нижние концы которых шарнирно присоединены к кузову мусоровоза, а их верхние концы - к бункеру.2. Устройство по и. 1, отличающееся тем, что бункер выполнен из двух равновеликих частей, имеющих в поперечном сечении форму секторов и снабженных приводом для их синхронного поворота в вертикальной плоскости.Изобретение относится к устройствам для удаления бытовых отходов из помещений.Известно устройство для удаления бытовых отходов из помещений, включающее размещенную в камере помещения под мусоропроводом и шарнирно прикрепленную к нему сборную емкость с затвором и мусоровоз, расположенный за пределами помещения, на котором смонтирован механизм для отклонения сборной емкости от вертикального положения 11).Недостатком этого устройства является сложная эксплуатация из-за необходимости ручного присоединения механизма для отклонения сборной емкости к последней.Наиболее близким по технической сущности к изобретению является устройство для удаления бытовых отходов из помещений, включающее мусоропровод, нижняя часть которого перекрыта створками с подпружиненными фиксаторами, взаимодействующими с упорами, закрепленными на бункере, установленном на несущем элементе, и мусоровоз, размещенный за пределами помещения 12Недостатком известного устройства является то, что его несущий элемент выполнен в виде горизонтальных направляющих, а под их концом размещена дополнительная неподвижная емкость, в которую осуществляется перегрузка отходов из бункера,После накопления отходов в неподвижной емкости из нее посредством специального выгрузного приспособления отходы перегружаются в кузов мусоровоза,В результате этого существенно усложняется процесс удаления бытовых отходов из помещений в мусоровоз.Цель изобретения - упрощение процесса удаления бытовых отходов из помещений в мусоровоз.Поставленная цель достиг ется тем, что в устройстве для удаления бытовых отходов из помещений несущий элемент выполнен в виде поворотных в вертикальной плоскости изогнутых рычагов, нижние кон,ы которых шарнирно присоединены к кузову мусоровоза, а их верхние концы - к бункеру.При этом бункер выполнен из двух равновеликих частей, имеющих в поперечном сечении форму секторов и снабженных приводом для их синхронного поворота в вертикальной плоскости.На фиг. 1 схематически изображено устройство для удаления бытовых отходов из помещений, общий вид; на фиг. 2 - нижняя часть мусоропровода, вид сверху; на фиг. 3 разрез А-А на фиг. 2; на фиг. 4 - бункер вид сбоку; на фиг, 5 - то же, вид сверху; на фиг. 6 - разрез Б-Б на фиг. 4; на фиг, 7 - разрез В-В на фиг, 4.Устройство включает мусоропровод 1 с присоединенной к нему снизу емкостью 2 для сбора отходов, состоящей из верхней 3и нижней 4 частей, соединенных между собой эластичным элементом 5, допускающимих смещение относительно друг друга.5Емкость 2 смонтирована на консольныхопорах 6. Для уменьшения нагрузки на эластичный элемент 5 от веса отходов к нижнейчасти 4 емкости прикреплены кронштейны 7,связанные с опорами 6 при помощи тяг 8с пружинами 9.10 К кронштейнам 7 снизу прикрепленынаправляющие 10 с брусами 11 в среднейчасти, к которым шарнирно прикрепленыстворки 12, удерживаемые в закрытом положении клиньями 13, прижатыми пружинами 14 и выполняющими роль фиксаторов створок. К клиньям 3 присоединенырычаги 15 с роликами 16.Для поочередного открывания створок12 клинья одной стороны емкости 2 смещеныотносительно клиньев другой ее стороны(фиг. 2),На кузове мусоровоза 17, размещенногоза пределами помещения, в котором смонтирован мусоропровод 1, своими нижнимиконцами шарнирно закреплен несущий элемент в виде изогнутых рычагов 18, установ 25 ленных с возможностью поворота в вертикальной плоскости от гидроцилиндра 19.Верхние концы рычагов 18 шарнирно связаны с бункером 20, состоящим из рамы 21,заходная часть которой выполнена со скосами, снабженной упорами 22, взаимодейЗО ствующими с роликами 16 рычагов 15 приоткрывании створок 12. Бункер выполнениз двух равновеликих частей 23, имеющихв поперечном сечении форму секторов, шарнирно установленных на осях 24 и снабженных приводом для их синхронного поворотав вертикальной плоскости.Привод состоит из вала 25, жестко прикрепленного к одной из двух частей 23 бункера и связанного через рычаг 26 со штокомгидроцилиндра 27, а также двух зацеплен 4 ных друг с другом зубчатых секторов 28,закрепленных на торцах частей 23 бункера.При работе устройства мусоровоз 17подъезжает к емкости 2, заполненной бытовыми отходами из мусоропровода 1, и поворотом рычагов 18 опускает бункер 20.4 После этого части 23 при помощи гидроцилиндра 27 устанавливаются в рабочееположение и бункер вдвигается по направляющим 1 О под емкость 2.При этом в результате взаимодействияупоров 22 с роликами 16 рычагов 15 и под 50 нимания клиньев 13 обеспечивается поочередное открывание створок 12 емкости ивыгрузка из нее бытовых отходов в бункер.Затем загруженный бункер выводится из-подемкости 2 и перемещается к загрузочномуотверстию кузова мусоровоза.Створки 12 автоматически закрываются под действием пружин 14. В момент036627 А -А поВернулго 73 75 входа бункера в загрузочное отверстие кузова осуществляется уплотнение в нем ранее загруженных бытовых отходов.Последующим поворотом частей 23 бункера кверху обеспечивается выгрузка бытовых отходов в освободившееся пространство кузова мусоровоза. При этом сомкнувшиеся части 23 бункера образуют крышку, перекрывающую загрузочное отверстие кузова.Благодаря такому выполнению устройства существенно упрощается его конструкция, а также процесс удаления бытовых отходов из помещений в мусоровоз.1036627 иг.б Соста Техред Тираж И Государств делам изобр Москва, Ж - 3 П Патент, г Редакто Заказ 59 етни енного комитета етений и открыт 5, Раушская наб Ужгород, ул. П
