Механизм управления диафрагмой форматора-вулканизатора

Номер патента: 1024299

Авторы: Браиловский, Гомольский, Шевцов

ZIP архив

Текст

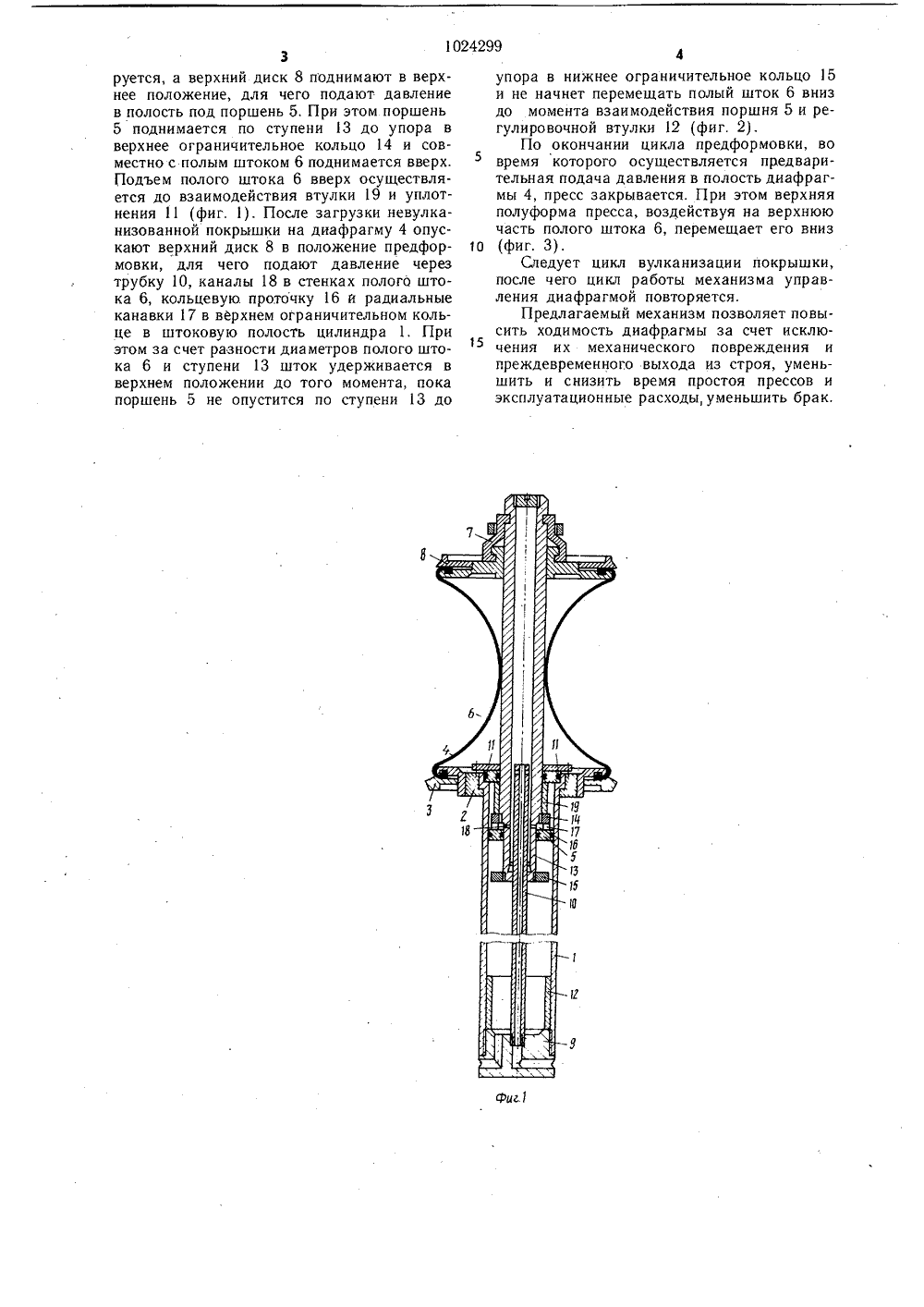

1024299Изобретение относится к производствупневматических шин, а именно к устройствам для управления диафрагмой форматора-вулканизатора.Известен механизм управления диафрагмой форматора-вулканизатора, содержащийгидроцилиндр, корпус которого связан с нижним диск м для крепления диафрагмы, поршень с полым штоком, связанным с верхним диском для крепления диафрагмы, закрепленную в днище корпуса гидроцилиндра противоположно полому штоку штангуи установленный на штанге плавающийпоршень с ограничительным ребром 1 .Однако наличие плавающего поршня усложняет конструкцию и снижает надежность работы механизма.Наиболее близким к изобретению по технической сущности и достигаемому результату является механизм управления диафрагмой форматора-вулканизатора, содержащий силовой цилиндр, корпус которого связан с нижним диском для крепления диафрагмы, поршень с полым штоком, на верхнемконце которого установлен замок для крепления верхнего диска диафрагмы, закрепленную в нижней части корпуса силовогоцилиндра трубку для подачи рабочей среды, уплотнение для штоковой полости силового цилиндра и регулировочную втулкудля фиксации верхнего диска в положениипредформовки 2.Однако загрузка невулканизованной покрышки на данный механизм осуществляется при вакуумированной диафрагме,и максимально поднятом верхнем диске, послечего верхний диск опускается на позициюпредформовки. В период опускания дискадиафрагма закусывается регулировочной втулкой и выходит из строя. Кроме того,сложность конструкции, обусловленная наличием привода регулировочной втулки, выполненного в виде плавающего поршня,который является также подвижным уплотнением штоковой полости цилиндра, что отрицательно сказывается на надежности работы механизма,45 5055 Целью изобретения является предотвращение повреждения вакуумированной диафрагмы при опускании верхнего диска после загрузки невулканизованной покрышки и повышение надежности работы механизма.Поставленная цель достигается тем, что в механизме управления диафрагмой форматора-вулканизатора, содержащем силовой цилиндр, корпус которого связан с нижним диском для крепления диафрагмы, поршень с полым штоком, на верхнем конце которого установлен замок для крепления верхнего диска диафрагмы, закрепленную в нижней части корпуса силового цилиндра трубку для подачи рабочей среды, уплотнение для штоковой полости силового цилиндра и регулировочную втулку для фиксации верхнего диска в положении пред- формовки, полый шток снабжен в своей нижней части ступенью меньшего диаметра с жестко закрепленными на верхнем и нижнем концах ступени ограничительными кольцами, а поршень установлен на ступени меньшего диаметра с возможностью аксиального перемещения вдоль нее.Причем регулировочная втулка установлена под поршнем в днище цилиндра. Кроме того, верхнее ограничительное кольцо выполнено с внутренней кольцевой проточкой и радиальными канавками, а в боковых стенках полого штока выполнены радиальные каналы, сообщающиеся скольцевой проточкой.Кроме того, уплотнение для штоковой полости силового цилиндра жестко закреплено в верхней части корпуса силового цилиндра. На фиг. 1 изображен механизм с максимально поднятым диском диафрагмы и вакуумированной диафрагмой, разрез; на фиг. 2 - то же, в положении верхнего диска, соответствующем циклу предформовки; на фиг. 3 - то же, при закрытии пресса,Механизм содержит силовой цилиндр 1, корпус 2 которого связан с нижним диском 3 для крепления диафрагмы 4, поршень 5 с полым штоком 6, на верхнем конце которого установлен замок 7 для крепления верхнего диска 8 диафрагмы 4, закрепленную в нижней части корпуса силового цилиндра 1, а именно в нижней крышке 9 трубку 10 для подачи рабочей среды, уплотнение 11 для штоковой полости силового цилиндра 1 и регулировочную втулку 12 для фиксации верхнего диска 8 в положении предформовки, Полый шток 6 снабжен в своей нижней части ступенью 13 меньшего диаметра с жестко закрепленными на верхнем и нижнем концах ступени 13 ограничительными кольцами 14 и 15, а поршень 5 установлен на ступени 13 меньшего диаметра с возможностью аксиального перемещения вдоль нее. Регулировочная втулка 12 установлена под поршнем 5 в днище, нижней крышке 9, цилиндра, Верхнее ограничительное кольцо 14 выполнено с внутренней кольцевой проточкой 16 и радиальными канавками 17, а в боковых стенках полого штока 6 выполнены радиальные каналы 18, сообщающиеся с кольцевой проточкой 16. Уплотнение 11 жестко закреплено в верхней части корпуса 2 силового цилиндра 1. Концентрично полому штоку 6 установлена втулка 19 для фиксации верхнего положения верхнего диска в положении загрузки невулканизованной покрышки (не указана).Механизм работает следующим образом,Перед загрузкой невулканизованной покрышки на диафрагму 4 последняя вакууми1024299 3руется, а верхний диск 8 поднимают в верхнее положение, для чего подают давление в полость под поршень 5. При этом поршень 5 поднимается по ступени 13 до упора в верхнее ограничительное кольцо 14 и совместно с полым штоком 6 поднимается вверх. Подъем полого штока 6 вверх осуществляется до взаимодействия втулки 19 и уплотнения 11 (фиг. 1). После загрузки невулканизованной покрышки на диафрагму 4 опускают верхний диск 8 в положение предформовки, для чего подают давление через трубку 10, каналы 18 в стенках полого штока 6, кольцевую. проточку 16 и радиальные канавки 17 в вЕрхнем ограничительном кольце в штоковую полость цилиндра 1. При этом за счет разности диаметров полого штока 6 и ступени 13 шток удерживается в верхнем положении до того момента, пока поршень 5 не опустится по ступени 13 до 4упора в нижнее ограничительное кольцо 15и не начнет перемещать полый шток 6 вниздо момента взаимодействия поршня 5 и регулировочной втулки 12 (фиг. 2).По окончании цикла предформовки, во5 время которого осуществляется предварительная подача давления в полость диафрагмы 4, пресс закрывается. При этом верхняяполуформа пресса, воздействуя на верхнюючасть полого штока 6, перемещает его вниз10 (фиг. 3).Следует цикл вулканизации покрышки,после чего цикл работы механизма управления диафрагмой повторяется,Предлагаемый механизм позволяет повысить ходимость диафрагмы за счет исклю 15 чения их механического повреждения ипреждевременного выхода из строя, уменьшить и снизить время простоя прессов иэксплуатационные расходы, уменьшить брак,сва ТехТирИИПИ Государпо делам нз35, Москва, ЖППП Патент оставитель Е. Кригеред И, Верес Корректор А. Пож 647 Подписноестае нного комитета СССРбретений и открытий- 35, Раушская наб д. 4/5г. Ужгород, ул. Проектная, 4

Смотреть

Заявка

3382143, 15.01.1982

БРАИЛОВСКИЙ АРОН ИЛЬИЧ, ШЕВЦОВ ВЛАДИМИР ПЕТРОВИЧ, ГОМОЛЬСКИЙ АЛЕКСАНДР ЮРЬЕВИЧ

МПК / Метки

МПК: B29H 5/02

Метки: диафрагмой, механизм, форматора-вулканизатора

Опубликовано: 23.06.1983
