Интегрирующий преобразователь “аналог-код

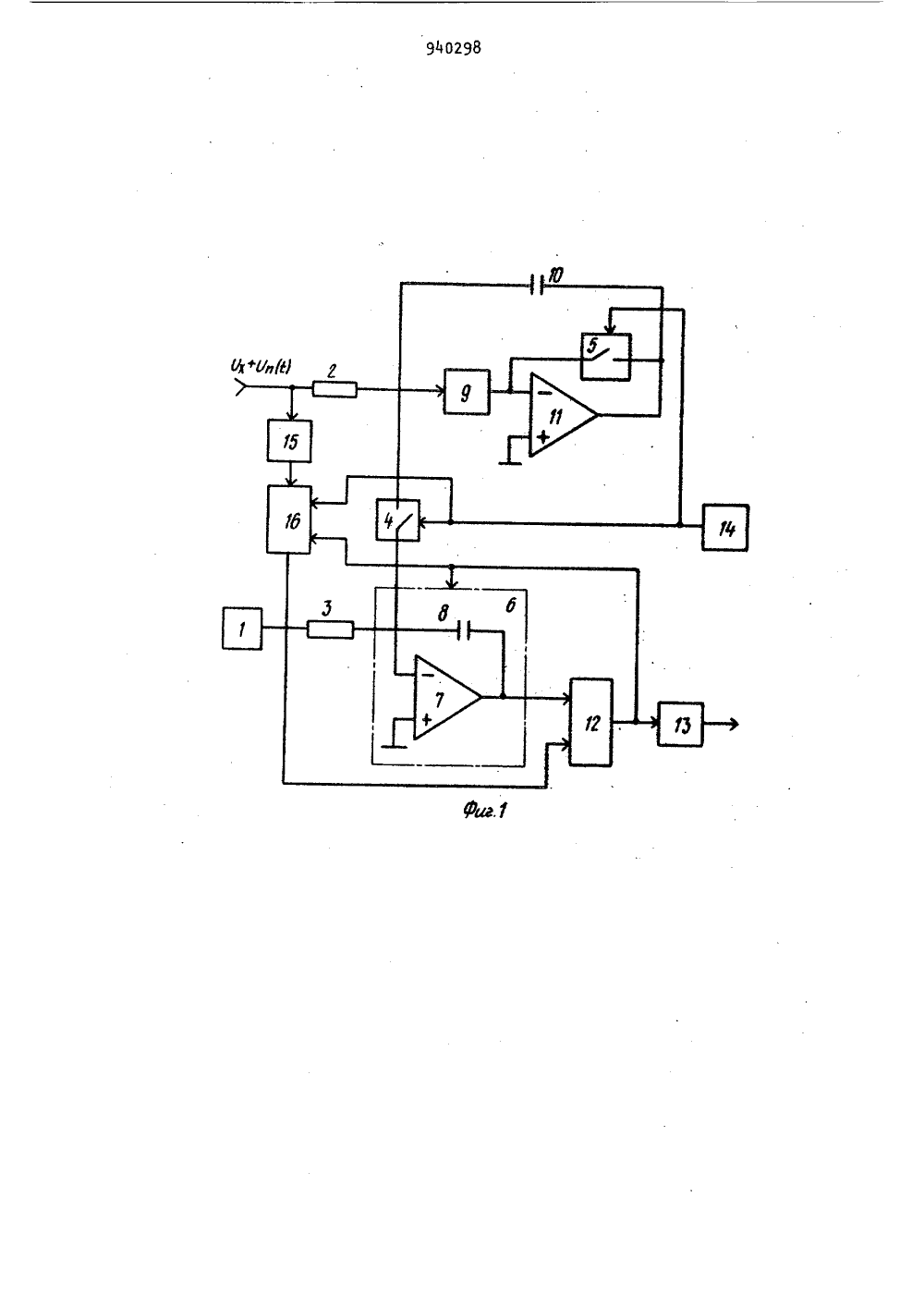

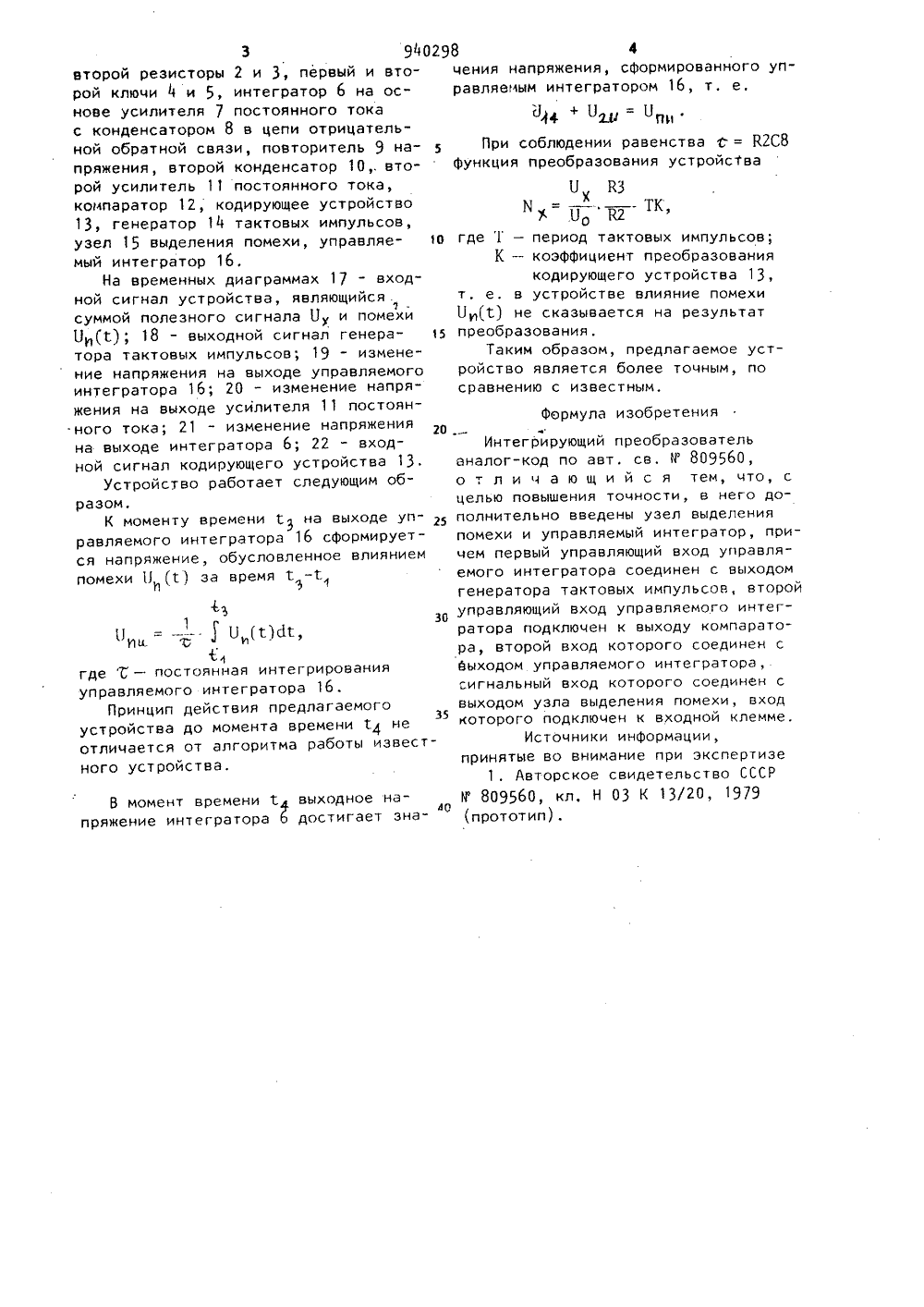

Союз СоветскинСоциалистическиеРеспублик ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(23) Приоритет Опубликовано 30,06.82. Бюллетень %2 чДата опубликования описания 30.06,82 по яелам нзобретеннй н открытнй"Пензенский филиал Всесоюзного научно- сследовательскоготехнологического института приборостр ения(5 Й) ИНТЕГРИРУЮЩИЙ ПРЕОБРАЗОВАТЕЛЬ АНАЛОГ-КОД1Изобретение относится к цифровой электроизмерительной технике и может быть использовано в составе информационно-измерительных систем автоматического контроля радиоэлектронных5 элементов, их узлов и технологических процессов.По основному авт. св. к 809560 известен преобразователь, содержащий источник образцового напряжения, два резистора, два ключа, интегратор на основе усилителя постоянного тока с конденсатором в цепи отрицательной обратной связи, повторитель напряжения Второи конденсатор Второи уси литель постоянного тока, компаратор, кодирующее устройство, генератор тактовых импульсов 11 Недостатком известного преобразо.- 20вателя является низкая точность,обусловленная тем, что на результатего преобразования оказывает влияниепомеха, аддитивная с входным сигналом. Цель изобретения - повышение точности устройства.Поставленная цель достигается тем, что в известное устройство дополни", тельно введены узел выделения помехи и управляемый интегратор, причем первый управляющий вход управляемого интегратора соединен с выходом генератора тактовых импульсов, второй управляющий вход управляемого интегратора подключен к выходу компаратора, второй вход которого соединен с выходом управляемого интегратора, сигнальный вход которого подсоединен к выходу узла выделения помехи, вход которого подключен к входной клемме. На фиг, 1 представлена структурная схема устройства; на Фиг. 2- временные диаграммы, поясняющие работу устройства.Преобразователь содержит источник 1 образцового напряжения; первый и3 9 й 029второй резисторы 2 и 3, первый и второй ключи 1 и 5, интегратор 6 на основе усилителя 7 постоянного токас конденсатором 8 в цепи отрицательной обратной связи, повторитель 9 напряжения, второй конденсатор 10 второй усилитель 11 постоянного тока,компаратор 12, кодирующее устройство13, генератор 1 ч тактовых импульсов,узел 15 выделения помехи, управляе омый интегратор 16.На временных диаграммах 17 - входной сигнал устройства, являющийся7суммой полезного сигнала Цу и помехи13(Й); 18 - выходной сигнал генератора тактовых импульсов; 19 - изменение напряжения на выходе управляемогоинтегратора 16; 20 - изменение напряжения на выходе усилителя 11 постоян.ного тока; 21 - изменение напряженияна выходе интегратора 6; 22 - входной сигнал кодирующего устройства 13,Устройство работает следующим образом,К моменту времени С 3 на выходе управляемого интегратора 16 сформируется напряжение, обусловленное влияниемпомехи Ц(С ) за время1ф30ц = -ц(тйс,егде с - постоянная интегрированияуправляемого интегратора 16,Принцип действия предлагаемого35устройства до момента времени Г 4 неотличается от алгоритма работы известного устройства. В момент времени т. выходное нас пряжение интегратора 1 достигает зна 8 фчения напряжения, сформированного управляемым интегратором 16, т. е,1 М Ц Цп При соблюдении равенства с = К 2 С 8функция преобразования устройства ХМ = -- ТК,где Т - период тактовых импульсов;К - коэффициент преобразованиякодирующего устройства 13,т, е, в устройстве влияние помехиЦ(С) не сказывается на результатпреобразования,Таким образом, предлагаемое устройство является более точным, посравнению с известным. Формула изобретенияИнтегрирующии преобразовательаналог-код по авт. св, 8 809560,о т л и ч а ю щ и й с я тем, что, сцелью повышения точности, в него дополнительно введены узел выделенияпомехи и управляемый интегратор, причем первый управляющий вход управляемого интегратора соединен с выходомгенератора тактовых импульсов, второйуправляющий вход управляемого интегратора подключен к выходу компаратора, второй вход которого соединен свыходом управляемого интегратора,сигнальный вход которого соединен свыходом узла выделения помехи, входкоторого подключен к входной клемме.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРУ 809560, кл, Н 03 К 13/20, 1979940298 Фие ектор А, Фере Заказ 4686/ комии отк иал ППП "Патент", г. Ужгород, ул, Проектн Составитель В, МахнаноРедактор В. Петраш Техред М. Гергель Тираж 9ВНИИПИ Госудапо делам из303, Москва,9ственнобретениЖ, Р одписное ета СССР ытийнаб д, 4/5
