Устройство для получения кодированных временных интервалов

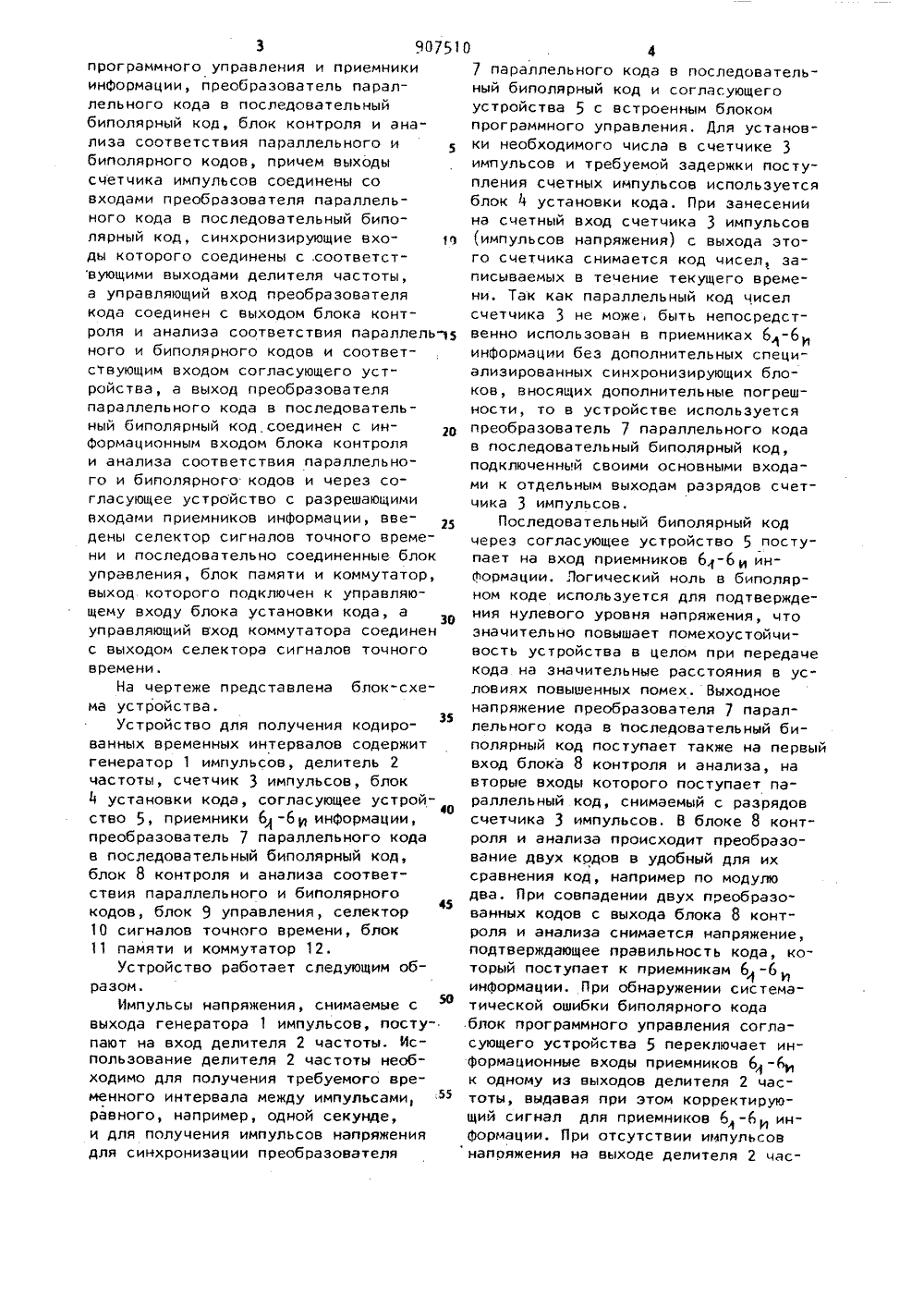

907510 Союз СоветсиииСоциаяистичвсиииРеспублик Оп КСАН ИЕИЗОБРЕТИ Н ИЯК АВТОРСКОМУ СВИДНВЛЬСТВУ(5 )М. Кл. С 04 Р 10/10 Гоаудорствсикый комитет по делам изобретений и открытий(54) УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ КОДИРОВАННЦХ ВРЕМЕННЫХ ИНТЕРВАЛОВИзобретение относится к импульсной технике.По основному авт. св. Г 672611 известно устройство для получения кодированных временных интервалов, содержащее генератор импульсов, делитель частоты, счетчик импульсов, блок установки кода, согласующее устройство, включающее в себя блок программного управления и приемники информации, преобразователь параллельто ного кода в последовательный биполярный код, блок контроля и анализа соответствия параллельного и биполярного кодов, причем выходы счетчикатВ импульсов соединены со входами преобразователя параллельного кода в последовательный биполярный код, син. хронизирующие входы которого соединены с соответствующими выходами делителя частоты, а управляющий вход преобразователя кода соединен с выходом блока контроля и анализа соответствия параллельного и биполярного кода и соответствующим входом согласующего устройства, а выход преобразователя параллельного кода в последовательный биполярный код соединен с информационным входом блока контроля и анализа соответствия параллельного и биполярного кодов и через согласующее устройство с разревающими входами приемников информации 1,1)Однако в данном устройстве отсутствует возможность оперативной коррекции текущего времени по сигналам от внешнего источника.1(елью изобретения является расаирение функциональных воэможностей путем обеспечения оперативной коррекции.Поставленная цель достигается тем, что в устройство для получения кодированных временных интервалов, содержащее генератор импульсов, делитель частоты, счетчик импульсов, блок установки кода, согласующее устройство, включающее в себя блок9 О 7 У 20 программного управления и приемники информации, преобразователь параллельного кода в последовательный биполярный код, блок контроля и анализа соответствия параллельного и биполярного кодов, причем выходы счетчика импульсов соединены со входами преобразователя параллельного кода в последовательный биполярный код, синхронизирующие вхо ч ды которого соединены с .соответствующими выходами делителя частоты, а управляющий вход преобразователя кода соединен с выходом блока контроля и анализа соответствия параллельного и биполярного кодов и соответствующим входом согласующего устройства, а выход преобразователя параллельного кода в последовательный биполярный код,соединен с инФормационным входом блока контроля и анализа соответствия параллельного и биполярного кодов и церез согласующее устройство с разрешающими входами приемников информации, введены селектор сигналов точного времени и последовательно соединенные блок управления, блок памяти и коммутатор, выход которого подключен к управляющему входу блока установки кода, а управляющий вход коммутатора соединен с выходом селектора сигналов точного времени.На чертеже представлена блок-схема устройства.35Устройство для получения кодированных временных интервалов содержит генератор 1 импульсов, делитель 2 частоты, счетчик 3 импульсов, блок 4 установки кода, согласующее устройство , приемники 61-6 И информации, преобразователь 7 параллельного кода в последовательный биполярный код, блок 8 контроля и анализа соответствия параллельного и биполярного15 кодов, блок 9 управления, селектор 10 сигналов точного времени, блок 11 памяти и коммутатор 12.Устройство работает следующим образом.Импульсы напряжения, снимаемые с50 выхода генератора 1 импульсов, поступают на вход делителя 2 частоты. Использование делителя 2 частоты необходимо для получения требуемого временного интервала между импульсами, равного, например, одной секунде, и для получения импульсов напряжения для синхронизации преобразователя 47 параллельного кода в последовательный биполярный код и согласующего устройства 5 с встроенным блоком программного управления. Для установки необходимого числа в счетчике 3 импульсов и требуемой задержки поступления счетных импульсов используется блок 4 установки кода. При занесении на счетный вход счетчика 3 импульсов (импульсов напряжения) с выхода этого счетчика снимается код чисел, записываемых в течение текущего времени. Так как параллельный код чисел счетчика 3 не може быть непосредственно использован в приемниках 6 1-6 информации без дополнительных специализированных синхронизирующих блоков, вносящих дополнительные погрешности, то в устройстве используется преобразователь 7 параллельного кода в последовательный биполярный код, подключенный своими основными входами к отдельным выходам разрядов счетчика 3 импульсов.Последовательный биполярный код через согласующее устройство 5 поступает на вход приемников 6,1-6 и информации, Логический ноль в биполярном коде используется для подтверждения нулевого уровня напряжения, что значительно повышает помехоустойчивость устройства в целом при передаче кода на значительные расстояния в условиях повышенных помех. Выходное напряжение преобразователя 7 параллельного кода в последовательный биполярный код поступает также на первыйвход блока 8 контроля и анализа, на вторые входы которого поступает параллельный код, снимаемый с разрядов счетчика 3 импульсов. В блоке 8 контроля и анализа происходит преобразование двух кодов в удобный для их сравнения код, например по модулю два, При совпадении двух преобразованных кодов с выхода блока 8 контроля и анализа снимается напряжение, подтверждающее правильность кода, который поступает к приемникам 61-6информации. При обнаружении систематической ошибки биполярного кода блок программного управления согласующего устройства 5 переключает информационные входы приемников 61-61 к одному из выходов делителя 2 частоты, выдавая при этом корректирующий сигнал для приемников 6 -6 инФормации. При отсутствии импульсов напояжения на выходе делителя 2 час9075 5тоты согласующее устройство 5 блокирует вход приемников 61-би или переключает их к выходу резервного устройства.Для коррекции информации от сигна- З лов точного времени в блок памяти 11 с помощью блока 9 управления заранее заносится число, характеризующее заносимое точное время, например 11 ч 00 мин 00 с. 1 ОПо сигналу точного времени, выделяемому селектором 10 сигналов точного времени, коммутатор 12 опрашивает все разряды блока 11 памяти и передает всю информацию в блок 4 1 установки кода, который корректирует информацию в делителе 2 частоты и счетчике 3 импульсов,Таким образом, предлагаемое устройство обладает более широкими 10 6функциональными возможностями по срав нению с известным.. Формула изобретенияУстройство для получения кодированных временных интервалов по авт. св, 1 672611, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возмоаностей, в него введены селектор сигналов точного времени и последовательно соединенные блок управления, блок памяти и коммутатор, выход которого подключен к управляющему входу блока установки кода, а управляющий вход коммутатора соединен с выходом селектора сиг. налов точного времени.Источники информации, принятые во внимание при экспертизе1. Авторское свидетельство СССР 1" 672611, кл. С 04 Г 10/10, 1977.
