Преобразователь частоты вращения в последовательность импульсов

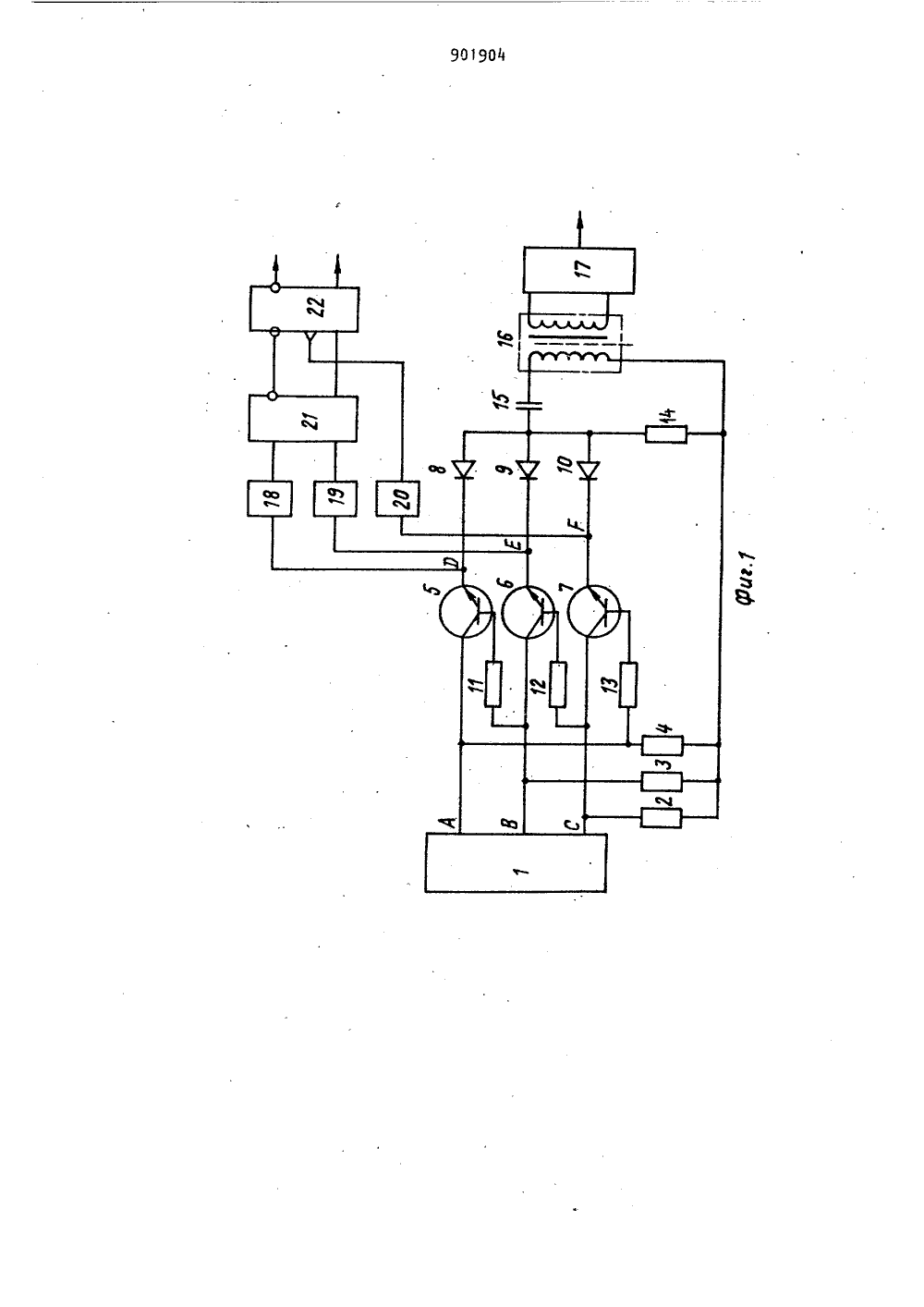

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеслублим о 1901904(22) Заявлено 26,0680 (2 ) 2946535/18-10 с присоелинением заявки М С 01 Р 3/481 С 01 Р 13/00 Ввумрстеекый кфмктет СССР аю делам кзебрвтеккй и вткрытвй(54) ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ ВРАЩЕНИЯ В ПОСЛЕДОВАТЕЛЬНОСТЬ ИМПУЛЬСОВ Изобретение относится к технике и может быть использовано для контроля параметров вращения двигателей,По .основному авт. св. У 754311 известен преобразователь частоты вращения в последовательность импульсов, содержащий три диода, катоды которых соединены с выходами трех фаз генератора через транзисторы, базы которых соединены с соседними фазами через резисторы, трансформатор, первичная обмотка которого соединена одним концом через конденсатор с анодами диодом, вторым концом через резисторы с выходами фаз генератора, а вторичная обмотка подключена к входу усилителя-формирователя 13Указанное устройство обеспечивает измерение только одного параметра- частоты вращения.Цель изобретения - расширение функциональных возможностей устройства за счет определения направления вращения. Поставленная цель достигается тем что в устройство введены три формирователя импульсов и два триггера, при этом входы формирователей подключены к катодам диодов, выходы первого и второго формирователей соединены с входами первого триггера, выходы которого соединены с установочными входами второго триггера, а выход третьего формирователя подключен к счетному входу второго триггера.На фиг,1 представлена структурная схема устройства; на фиг. 2 - временные диаграммы.Устройство содержит датчик 1 частоты вращения - техогенератор фазные выходы которого соединены между собой через резисторы 2-4, образующие "звезду". В каждую из этих фаз включены транзисторы 5. - 7 и последовательно с ними включены диоды 8-10 аноды которых объединены в общую точку. Фазы транзисторов 5-7 чеФормула изобретения Преобразователь частоты вращения в последовательность импульсовпо авт. св. 11 754311, о т л и ч а ющ и Й с я тем,что,с целью расширенияфункциональных возможностей за счетопределения направления вращения, внего введены три формирователя импульсов и два триггера, при этом входыформирователей подключены к катодамдиодов, выходы первого и второгоформирователей соединены с входамипервого триггера, выходы которогосоединены с установочными входамивторого триггера, а выход третьегоформирователя подключен к счетномувходу .второго триггера.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРИ 754311, кл. 6 .01 Р 3/48, .1978(прототип),3 90190 рез резисторы 11-13 соединены с соседней Фазой. Общая точка диода 8- 10 через резистор 14 связана со средней точкой "звезды", образованной резис" торами 2-4, а через конденсатор 155 с одним из выводов первичной обмотки трансформатора 16, другой вывод которого также соединен с точкойзвезды . Вторичная обмотка трансформатора 16 соединена с усилите о лем-формирователем 17, Катоды диодов соединены с формирователями 18-20. формирователи 18 и 19 соединены с входами триггера 21, выходы которого подключены к триггеру 22, соединенного также с формирователем 20,Принцип работы устройства заключается в следующем.Трехфазное синусоидальное напряже. ние от датчика 1 подается на транзисторы 5-7, которые работают в ключевом режиме, в результате чего сигнал поступает на катоды диодов 8- 10 лишь в той фазе, в которой база транзисторов 5-7 находится под положительным потенциалом относительно коллектора (фиг.2). Диоды 8-10 обеспечивают трехфазное выпрямление и одновременно исключают прохождение уравнительных токов между двумя Фаза- ЗО ми, резистор 14 обеспечивает замыка ние электрической цепи по постоянной составляющей напряжения, Резисторы 2-4 создают искусственный нуль трехфазного напряжения. Резисторы 11-1333 ограничивают базовый ток транзисторое Информативный сигнал определяется с катодов диодов 8- 10, формируется в прямоугольный импульс формирователями 18-20, При вращении ротора датчика в прямом направлении на выходе его образуется трехфазное напряжение с прямой последовательностью А,ВС (фиг.2), В момент й на выходе формирователя 19 образуется импульс,4 который перебрасывает триггер 21. Перебрасывается также триггер 22 при условии величин разрешающего сиг 4 4нала на счетном входе, Указанный разрешающий сигнал образуется на выходе Формирователя 20 в момент й . В мою мент С триггер.21 перебрасывается за счет сигнала, поступающего от формирователя 18, однако триггер 22 не меняет состояние ввиду отсутствия разрешающего сигнала на счетном входе. Таким образом, состояние триггера 22 определено при прямой последовательности фаз, При изменении направления вращения ротора тахогенератора меняются чередования фаз, при этом на выходах формирователей образуется В,А,С последовательность. При этом меняется состояние триггера 22, так как разрешение на счетный вход поступает при другом состоянии триггера 21.Следовательно, определенному чередованию фаз, а соответственно и направлению вращения, соответствует определенное состояние выходного триггера.в ва вееееввеПодписноетвенного комитета СССРбретений и открытий-35, Раушская набд.4/а а ееее е ае в Заказ 12369/53 Тираж 88 ВНИИПИ Государ по делам из 113035, Москва, л ППП "Патент", г. Ужгород, ул. Проек Составитель В.Киселев Редактор Е.Папп Техред Т,Маточка Корректор ВаБутяг
