Уплотнение

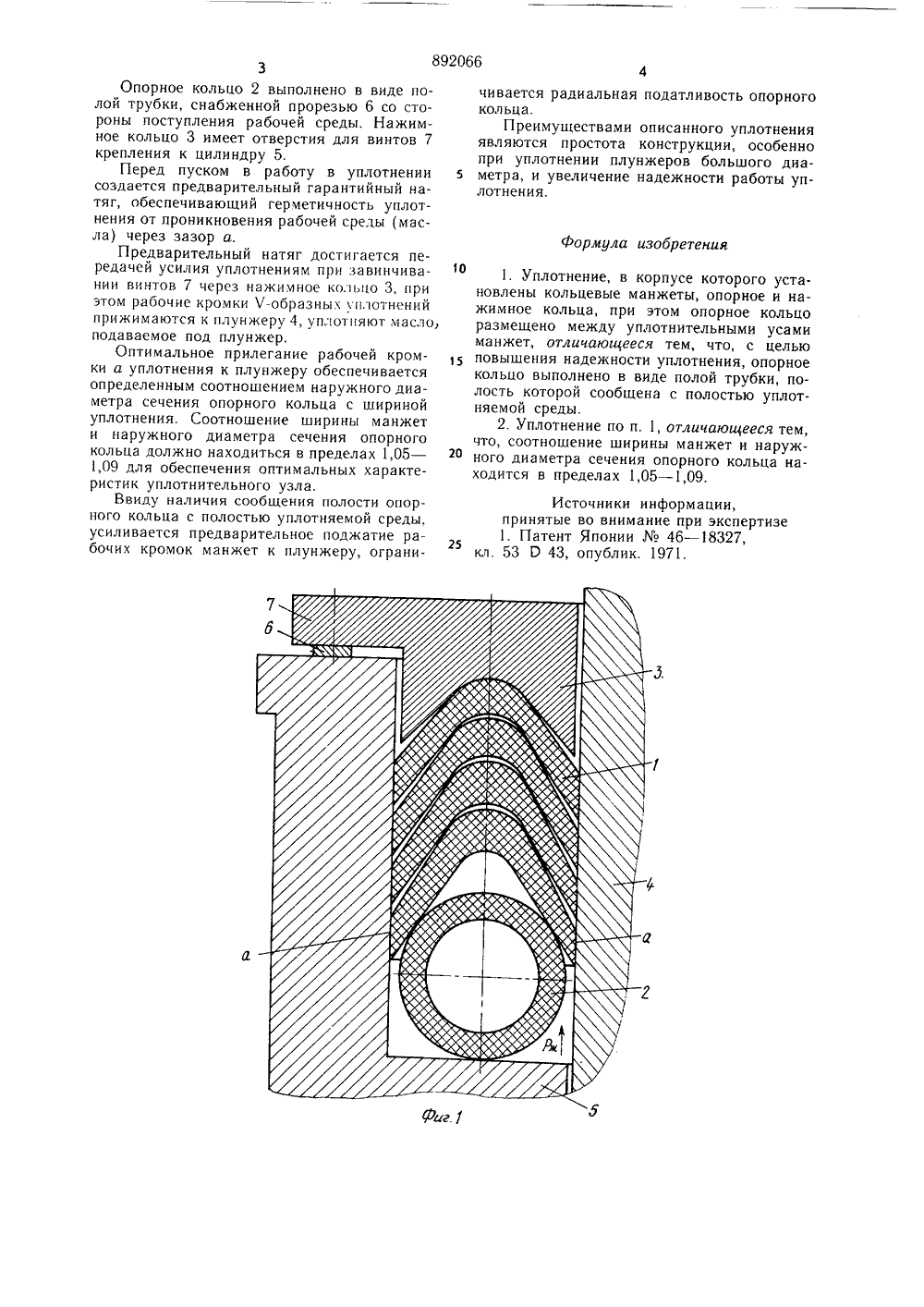

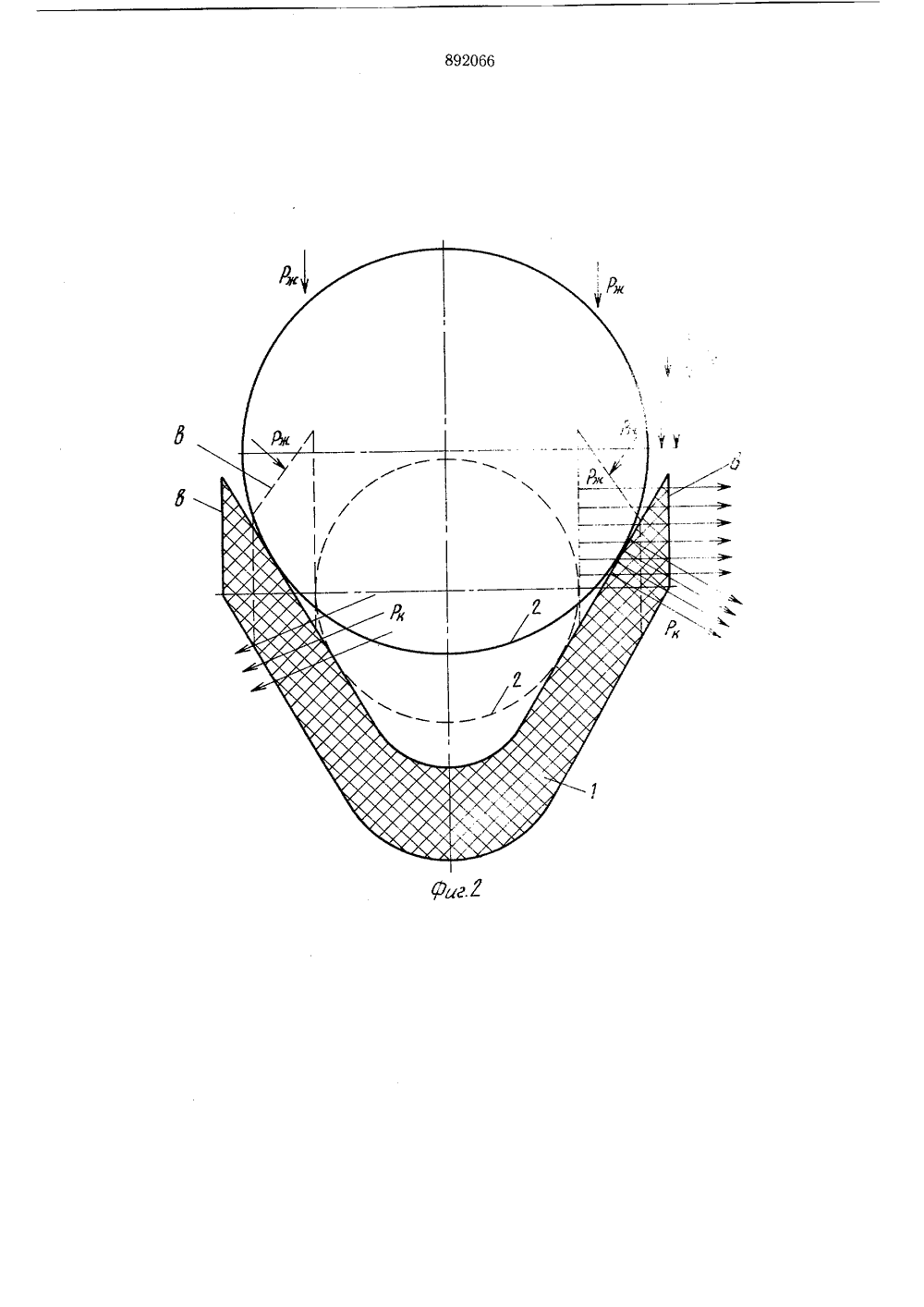

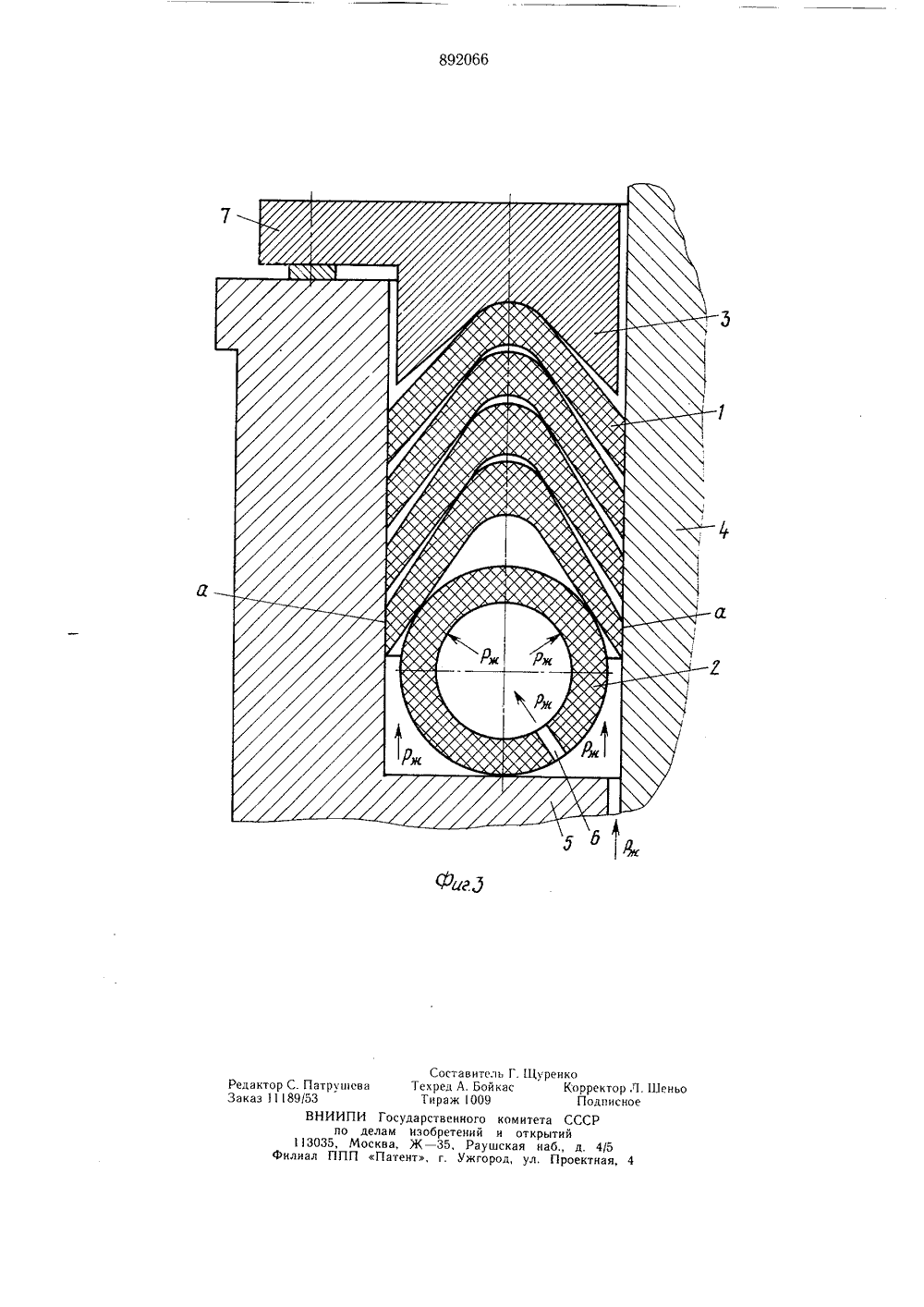

(22) Заявлено 28.09.79 (2 с присоединением заявки Ме 2823359/2 63 1 о Гасударственный кемнте 23) Приоритет 3) УДК 62-7Опубликовано 23,12.81 Дата опубликования о юллетень Ме 47 по делам нзебретенн крытии исания 28.12.81 М. Юрчен кова и П. изобретен оесоюзный научно-исследовательский институтрезинотехнического машиностроения Заявител) УПЛОТНЕНИЕ я тем, что иде полой о стороны я У-образ етра сече в пределах и рабочего средой поски, гаранатие рабости стальображено полимерно на фиг. 2 - взаимо жеты и опорного кол ах последнего; на ф рорезью в опорном уплотнение состоит -образных манжет 1 ду стенками крайней льца 2 и нажимног е уплотдействие ьца прииг, 3 -кольце.из нес, распо- манжео кольНа фиг. 1 изнение разрезУ-образной манразных диаметруплотнение с пПолимерноекольких рядов Уложенного меж10 ты опорного коца 3.Уплотнениером 4 и неподв деж- давасположено между п жным цилиндром 5. Изобретение относится к уплотнительной технике и может быть использовано для уплотнения валов и штоков с использованием в качестве уплотнителей манжет.Известно уплотнение вала или штока, использующее в качестве уплотнителей манжеты, В корпусе уплотнения установлены манжеты, между уплотнительными губками которых расположено опорное кольцо, В уплотнении может быть предусмотрено нажимное кольцо, осуществляющее поджим манжет к опорному кольцу, осуществляя распор уплотнительных усов манжет к уплотняемым поверхностям 11.Недостатком этой конструкции является то, что расклйнивание манжеты осуществляется предварительным натягом через нажимное кольцо.Кроме того, данная конструкция ненадежна в работе, так как в процессе эксплуатации усилие натяга ослабляется и стенки Ч-образной манжеты могут отойти от контр- тела, что ведет к разуплотнению узла.Цель изобретения - повышение на ности уплотнения за счет использования ления уплотняемой среды. Поставленная цель достигаетсопорное кольцо выполнено в втрубки, снабженной прорезью суплотняемой рабочей среды,Соотношение ширины профилной манжеты и наружного диамния опорного кольца находится1,05 - 1,09,Таким образом, при заполнениобъема уплотнения уплотняющейледняя, проникая в полость трубт тирует достаточно плотное прижчих кромок манжеты к поверхноного контртела.чивается радиальная податливость опорногокольца,Преимуществами описанного уплотненияявляются простота конструкции, особеннопри уплотнении плунжеров большого диа 5 метра, и увеличение надежности работы уплотнения,формула изобретения 1. Уплотнение, в корпусе которого установлены кольцевые манжеты, опорное и нажимное кольца, при этом опорное кольцо размецено между уплотнительными усами манжет, отличающееся тем, что, с целью повышения надежности уплотнения, опорное кольцо выполнено в виде полой трубки, полость которой сообщена с полостью уплотняемой среды.2. Уплотнение по п. 1, отличающееся тем, что, соотношение ширины манжет и наружного диаметра сечения опорного кольца находится в пределах 1,05 - 1,09. Источники информации,принятые во внимание при экспертизе1. Патент Японии46 - 18327,кл, 53 0 43, опублик. 1971. 892066Опорное кольцо 2 выполнено в виде полой трубки, снабженной прорезью 6 со стороны поступления рабочей среды. Нажимное кольцо 3 имеет отверстия для винтов 7 крепления к цилиндру 5.Перед пуском в работу в уплотнении создается предварительный гарантийный натяг, обеспечивающий герметичность уплотнения от проникновения рабочей среды (масла) через зазор а.Предварительный натяг достигается передачей усилия уплотнениям при завинчивании винтов 7 через нажимное кольцо 3, при этом рабочие кромки Ч-образных уплотнений прижимаются к плунжеру 4, уплотняют масло, подаваемое под плунжер.Оптимальное прилегание рабочей кромки а уплотнения к плунжеру обеспечивается определенным соотношением наружного диаметра сечения опорного кольца с шириной уплотнения. Соотношение ширины манжет и наружного диаметра сечения опорного кольца должно находиться в пределах 1,05 - 1,09 для обеспечения оптимальных характеристик уплотнительного узла.Ввиду наличия сообщения полости опорного кольца с полостью уплотняемой среды, усиливается предварительное поджатие рабочих кромок манжет к плунжеру, огранистав ител ь Г.д А. Бойкасаж 009 Редактор С. Патрушева ТехрЗаказ 11189/53 ТирВНИИПИ Государстпо делам нзобр113035, Москва, Ж - 3Филиал ППП Патент,венного кометений и о5, Раушскаужгород,ШуренкоКорректор ЛПодписноетета СССРткрытийнаб., д. 4/5ул. Проектная, 4 ньо
