Номер патента: 892067

Автор: Яковлев

ZIP архив

Текст

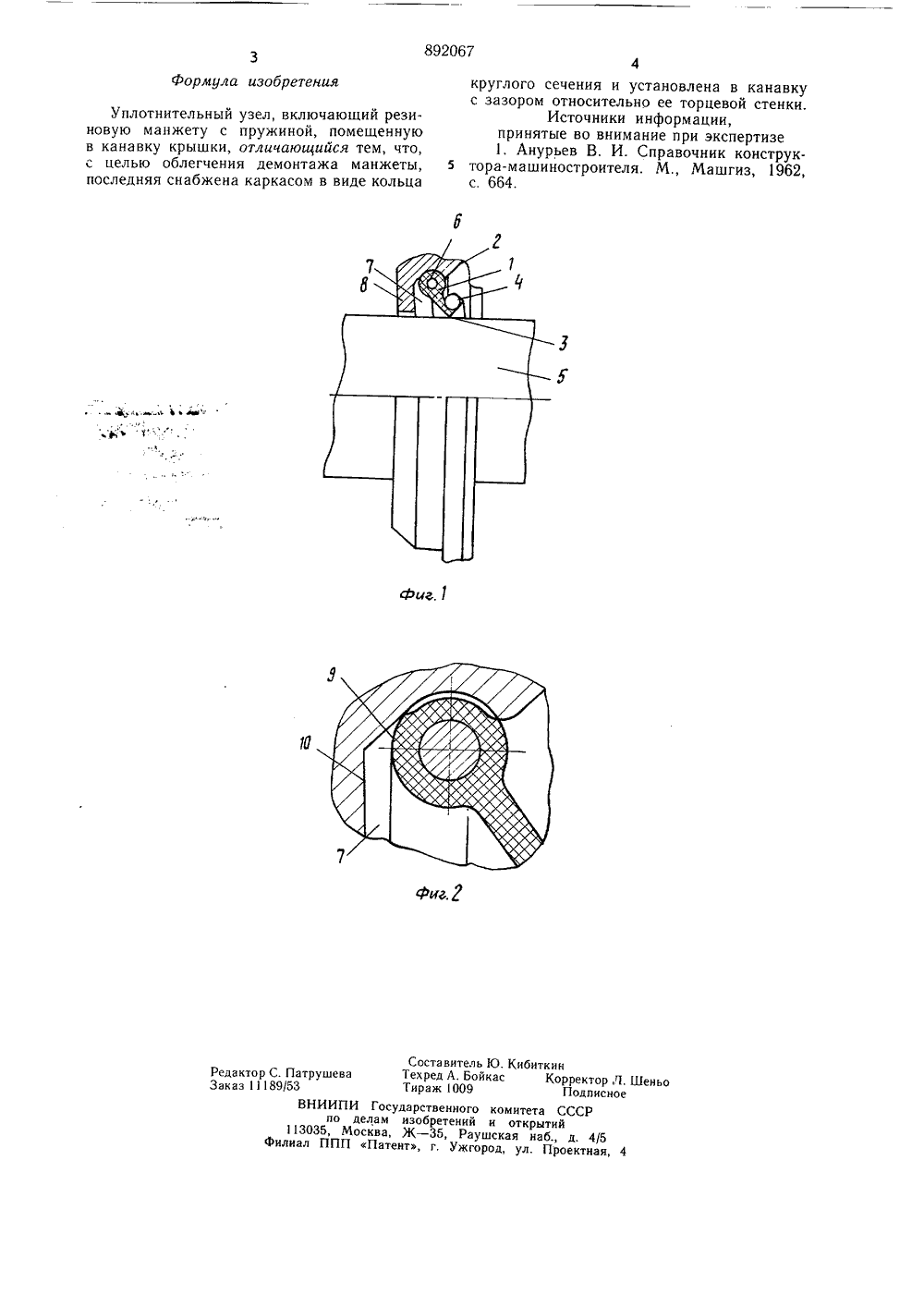

(22) Заявлено 19.07.79 (21) 2845836/25-08с присоединением заявки Юв -убликовано 23.12,81. Бюллетень Ме 47та опубликования описания 28.12.81 аелам изобретеиий и открыт 72) Автор изобретен А, Яковлев ю 1. к.ФЬ %АТЕЙ Кубанский ордена Ленина науч институт по испытанию тракторов машин1) Заявител 4) УПЛОТНИТЕЛЬНЫЙ У в кольцевой канавке 8. Профиль канавки , однако во всех слуты отстоит от торцонавки на расстоянии на посадкои с натягом 6 в гнезде 7 крышки может быть различным чаях кромка 9 манже вой поверхности 10 к 1,0 в 1,5 мм.При установке ман ее вводят в кольцев нажатием на противоп мируют каркас манжет манжету в канавку. каркаса манжета уде положении. жеты в крышку край ую канавку, а затем оложный край дефоры и вводят полностью За счет деформации рживается в рабочем Демонтаж манжеты из снятой с вала 5крышки производится следующим образом.В зазор между торцовой поверхностью10 и манжетой вводят конец отвертки и далее нажатием отверткой на манжету выталкивают один край ее из канавки, а затем полностью вынимают манжету.За счет наличия деформируемого каркаса и зазора между крайней кромкой ман жеты и торцовой поверхностью канавки обеспечивается свободный доступ к демонтажной базе, что способствует быстрому демонтажу без повреждения манжеты. Изобретение относится к уплотнительной технике и может быть использовано для уплотения валов и штоков.Известен уплотнительный узел, включающий резиновую армированную манжету, помещаемую в канавку в крышке 1.Недостатком известного узла является сложность демонтажа манжеты из канавки крышки, что ведет к повышению его трудоемкости и возможности повреждения манжеты.Цель изобретения - устранение указанных недостатков,Цель достигается тем, что манжета снабжена каркасом в виде кольца круглого сечения и устайовлена в кольцевой канавке крышки с зазором относительно торцовой поверхности канавки.На фиг. 1 изображен уплотнительный узел в осевом сечении; на фиг. 2 - сопряжение манжеты в канавке крышки.Уплотнительный узел состоит из резиновой манжеты 1, армированной металлическим каркасом 2, выполненным в виде кольца круглого сечения. Рабочая кромка 3 манжеты пружиной 4 прижимается к валу 5, обеспечивая уплотнение. Манжета укрепле. ыве-исследовате ьскиРсел ьскохозяй твен нЯВ 4 ВЭТ892067 Формула изобретения иг. 1 оставитель Ю.хред А. Бойкасраж 1009 дактор С. П каз 11189/5 ева ВНИИ во 113035,Филиал ППИ Госуда делам иМосква, ЖП Патент рственного ком обретений и о - 35, Раушска , г. Ужгород,4/5тная, 4 Уплотнительный узел, включающий резиновую манжету с пружиной, помещенную в канавку крышки, отличающийся тем, что, с целью облегчения демонтажа манжеты, последняя снабжена каркасом в виде кольца круглого сечения и установлена в канавку с зазором относительно ее торцевой стенки.Источники информации,принятые во внимание при экспертизе 1. Анурьев В, И. Справочник конструк тора-машиностроителя. М., Машгиз, 1962,с. 664. ибиткинКорректор Л. ШенПодписноеитета СССРткрытийя наб., д.ул. Проек

Смотреть

Заявка

2845836, 19.09.1979

КУБАНСКИЙ ОРДЕНА ЛЕНИНА НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ПО ИСПЫТАНИЮ ТРАКТОРОВ И СЕЛЬСКОХОЗЯЙСТВЕННЫХ МАШИН

ЯКОВЛЕВ АНАТОЛИЙ АНДРЕЕВИЧ

МПК / Метки

МПК: F16J 15/32

Метки: узел, уплотнительный

Опубликовано: 23.12.1981
