Станок для доводки дорожек каченияподшипниковых колец

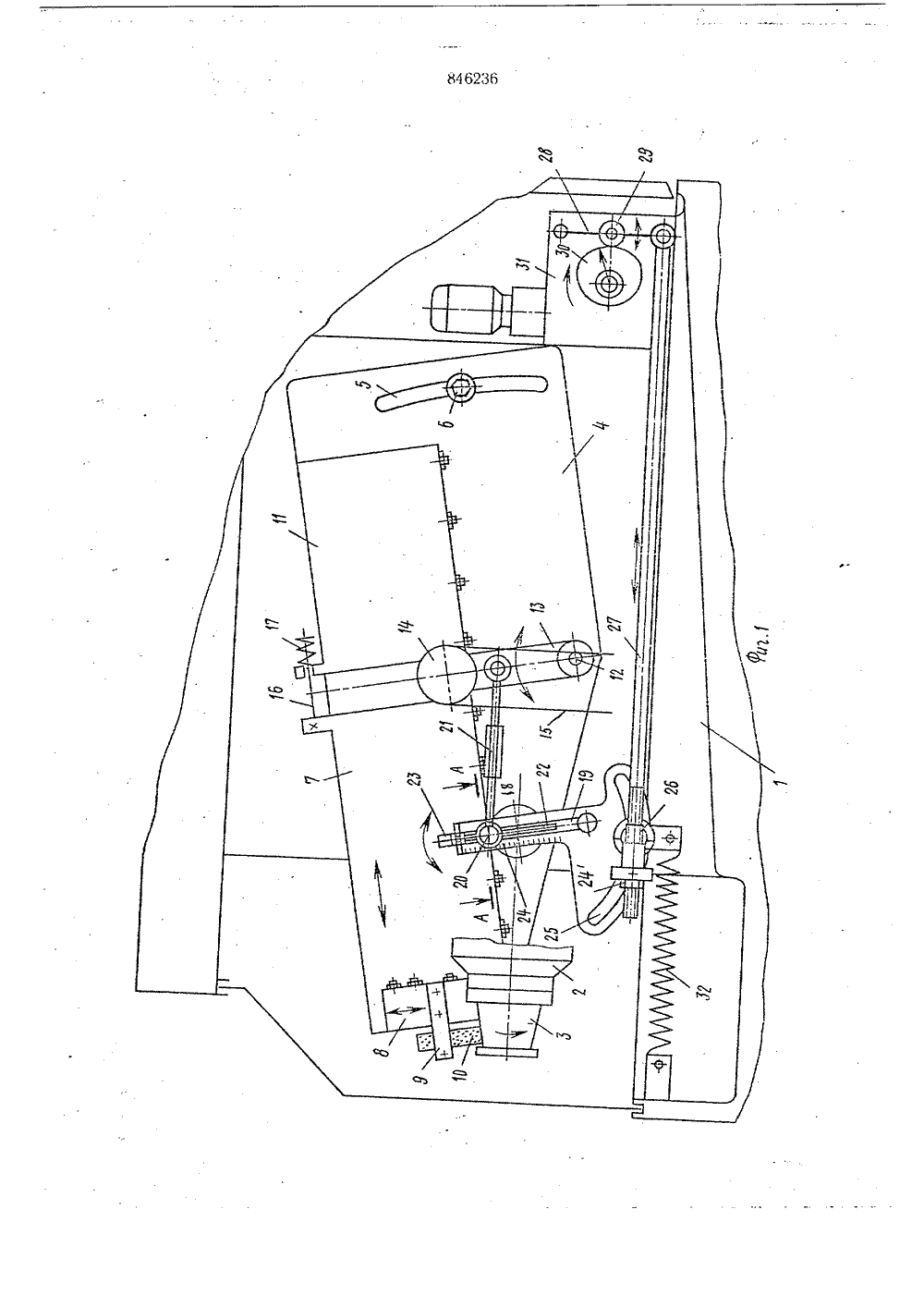

О Л Ы С А Н К Е 8462 збИЗОБЬЕТЕ Н ИЯ Союз СоветскихСоциалистически аРеспубликпо делам нзобретеккй и атарцтий)Специальное конструкторское бюро шлифоваль ого оборудованияд, 4Гееударствекный комитетриоритет -Изобретение относится к устройствам для шлифования и полирования и может быть использовано в станках для суперфиниширования поверхностей вращения, например дорожек качения колец роликовых подшипников.По основному авт. св. Ъо 704764 известно устройство для суперфиниширования, содержащее бабку изделия, приводы высокочастотного и низкочастотного осциллирования, поворотную плиту, несущую каретку с держ отелем инструмента и контркаретку, уст ановленнуго на ее направляющих, и снабже;иксе качающимся рычагом с размещенным в нем кривошипным валом привода высокочастотной осцнлляцнн. связанным с ку ком привода низкочастотной осцилляшги :ерез введенный в устройстз)о коленчатый рычаг, причем передача инструменту высоко- и низкочастотной осцилляции происходит по одним направляющим 11. Однако технологические возможности данного устройства ограничены.Цель изобретения - расширение технологических возможностей устройства путем обеспечения выстоев в любом конце хода инструмента.Цель достигается тем, что, коленчатыйрычаг выполнен в виде кулисы с дигметргльной направляющей, несущей введенный в устройство ползун, и снабжен средствами фиксации ползуна по меньшей мере в двух положениях по обе стороны от оси качания рычага на равных расстояниях от этой осн.1 стройство снабжено шатунами регулируемой длины, связывгющими коленчать 1 й то рычаг с приводами, а на коленчгтом рычагевыполнен дугообразный паз с центром на оси качания рычага, в котором закреплен конец ведугцего шатр)а.На фиг, 1 представлено устройство, обгцийвид; на фш . 2 - принципнальнан схема час ти механизма; на фиг. 3 и 4 - схема с.ьемаприпуска; на фиг, -5 - разрез А - Л на фнг, 1.На станине 1 смонтированы бабка изделия 2, несущая деталь 3 и поворотная плита 4 с раднусным пазом 5 и фиксатором 6 ф угла поворота, например зажнмным болтом.На направляющих плиты 4 смонтированы каретка 7, несущая доводочную головку 8с держателем 9 и инструментом 10, а также контркаретка 11. На плите 4 посредством оси 12 смонтирован качающийся рычаг 13. несущий привод быстрой осцилляции, кривошипный вал которого связанный посредством шкива 14 н ремня 15 с установленным на ста нице двигателем, взаимодействует взаимносмещенными на 180 кривошипами с кареткой 7 и контркаргткой 11., последние связаны тягой 16 и пружиной 17 силового замыкания.-На плите 4 установлена имеющая форму коленчатого рычага кулиса 18 с диаметральным пазом 19, в котором закреплен ползун 20, связанный регулируемым шатуном 21 с качающимся рычагом 13. Для фиксации ползуна 20 в диаметральном пазу 19 кулисы 18 служат палец с резьбой, 15 втулка и затяжная гайка (см. фиг, 5).Крепление ползуна 20 в кулисе 18 возможно в двух группах сопряженных позиций, лежащих по обе стороны от осц качания кулисы на равных расстояниях от этой оси так, что позиции 0 ползуна соответ 20 ствует смежная позиция 22. Для наладочных смещений камня вдоль паза служат винт 23 и шкала 24. Кулиса 18 снабжена концентричньм оси ее качания пазом 25, закрепленный в котором палец 26 связан 25 регулируемым шатуном 27 с рычагом 28, несущим ролик 29, последний взаимодействует с ведущим элементом 30 привода 31 медленной осцилляции и прижат к этому элементу пружиной 32. Ведущий элемент.30 имеет вид эксцентрика с концентрнчным оси его вращения участком выстоя, имеющим радиус К.Устройство работает следующим образом.Вначале станок налажен на обработку беговой дорожки кольца роликового подшипника, при этом поворотная плита 4 развернутаа посредством элементов 5 и 6 на угол конуса детали, амплитуда низкочастотной осцилляции отрегулирована путем смещения ползуна 20 винтом 23 относительно оси качения кулисы 18 соответственно разности о длины образующей детали и ширины бруска, угол наклона кулисы 18 - посредством изменения положения пальца 26 в пазе 25, а также длины шатуна 27 и положения инструлюента 10 в концах хода - посредствол регулируемого шатуна 21, Во время обра ботки привод 31 вращает эксцентрик 30, и ролик 29, идя по эксцентрику, через рычаг 13 сообщает кареткам 7 и 1 и инструменту 10 движение низкочастотной осцилляции, а привод 15 и 14 - движение высокочастотной осцилляцци, Пружина 32 замыкает ролик 29 на эксцентрик 30, В положении (фиг. 1, 2 и 4) инструмент 10 совершает движение с выстоями в крайнем левом положении, соответственно съем припуска у левого края беговой дорожки больше, Если ползун 20 перевести в смежную точку 22 (фиг. 1 и 2), отстоящую на то же расстояние, что и точка 20, от оси кулисы 18, то выстои происходят у правого края беговой дорожки (фнг. 3), увеличивая съем припуска у этого края, При ходе инструмента вдоль образующей движение происходит по синусоиде. Изменение угла наклона кулисы 18 позволяет дополнительно изменять закон движения инструмента вдоль образующей детали, что расширяет технологические возможности устройства, а именно позволяет исправлять систематические погрешности формы заготовок. Всякий раз для перемещения ползуна 20 вдоль паза 19 посредством винта 23 доводят ползун 20 до нужной позиции, контролируя его положение по шкале 24.Такая конструкция позволяет расширять технологические возможности устройства.Форлула изобретения1. Устройство для суперфиниширования по авт. св.704764, отличающееся тем, что, с целью расширения его технологических возможностей, коленчатый рычаг выполнен в виде кулисы с диаметральной направляющей, несущеи введенный в устройство ползун, и снабжен средствами фиксации ползуна, по меньшей мере в двух положениях по обе стороны от оси качания рычага ва равных расстояниях от этой оси.2, Устройство по и. 1, отличающееся тем,что оно снабжено шатунами регулируемойдлины, связывающими коленчатый рычагс приводами, а на коленчатом рычаге выполнен дугообразный паз с центром на оси качания рычага, в котором закреплен конецведущего шатунаИсточники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР704.64, кл. Й 24 В 1906, 1975.846236 7 ЯЯ 1 Ц ойкас ор Н.Минно334/20 Ред Зак го комитета СССР й и открытийаувская наб., д. 4 и л т,. Составитель Текред Л Б Тирани 95 ВНИИПИ Государственно но делам изобретен 113035, Москва, Ж - 35, Р Филиал ППП сПтс ц-. г и
