Листоукладчик для гофрировальныхагрегатов

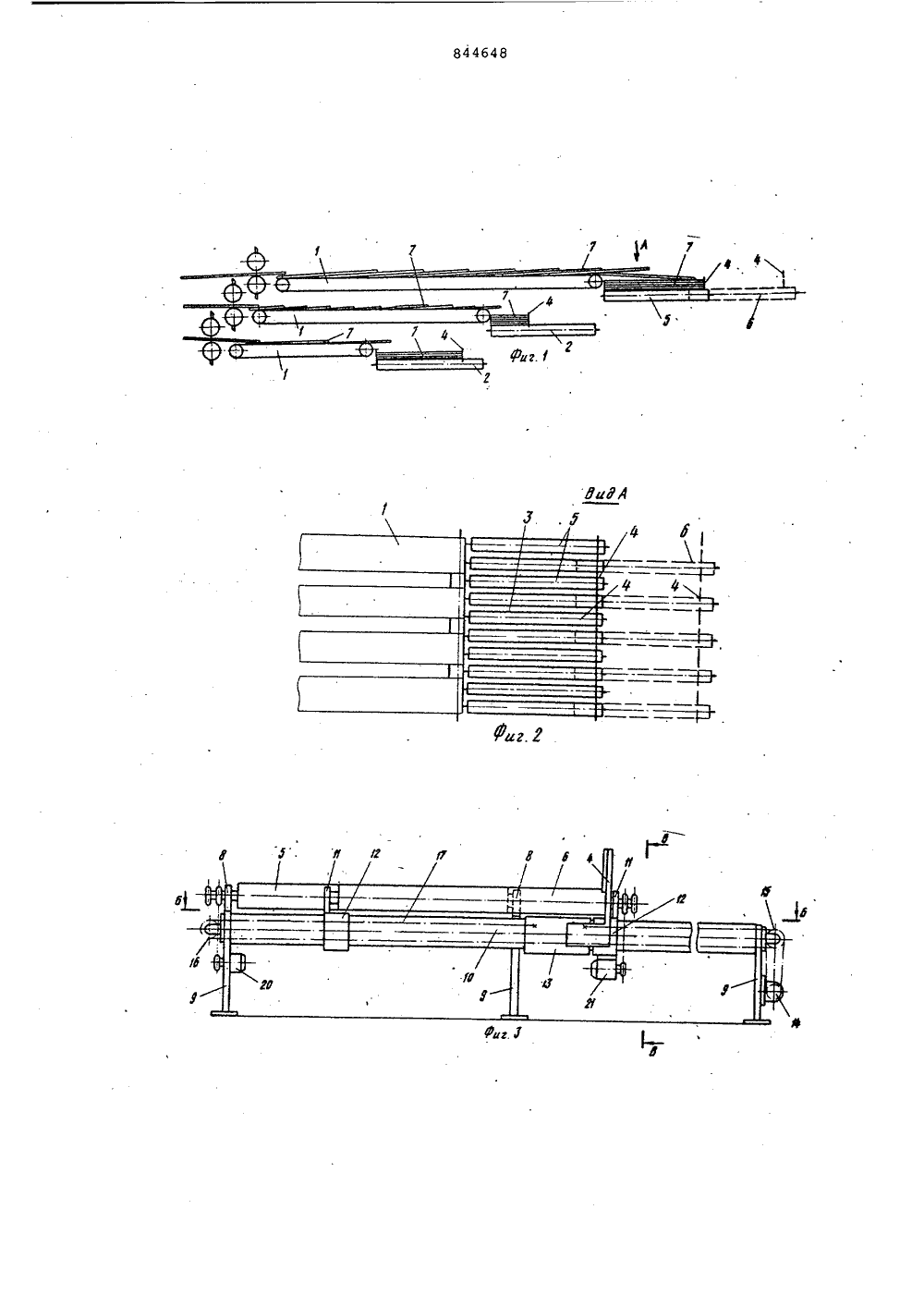

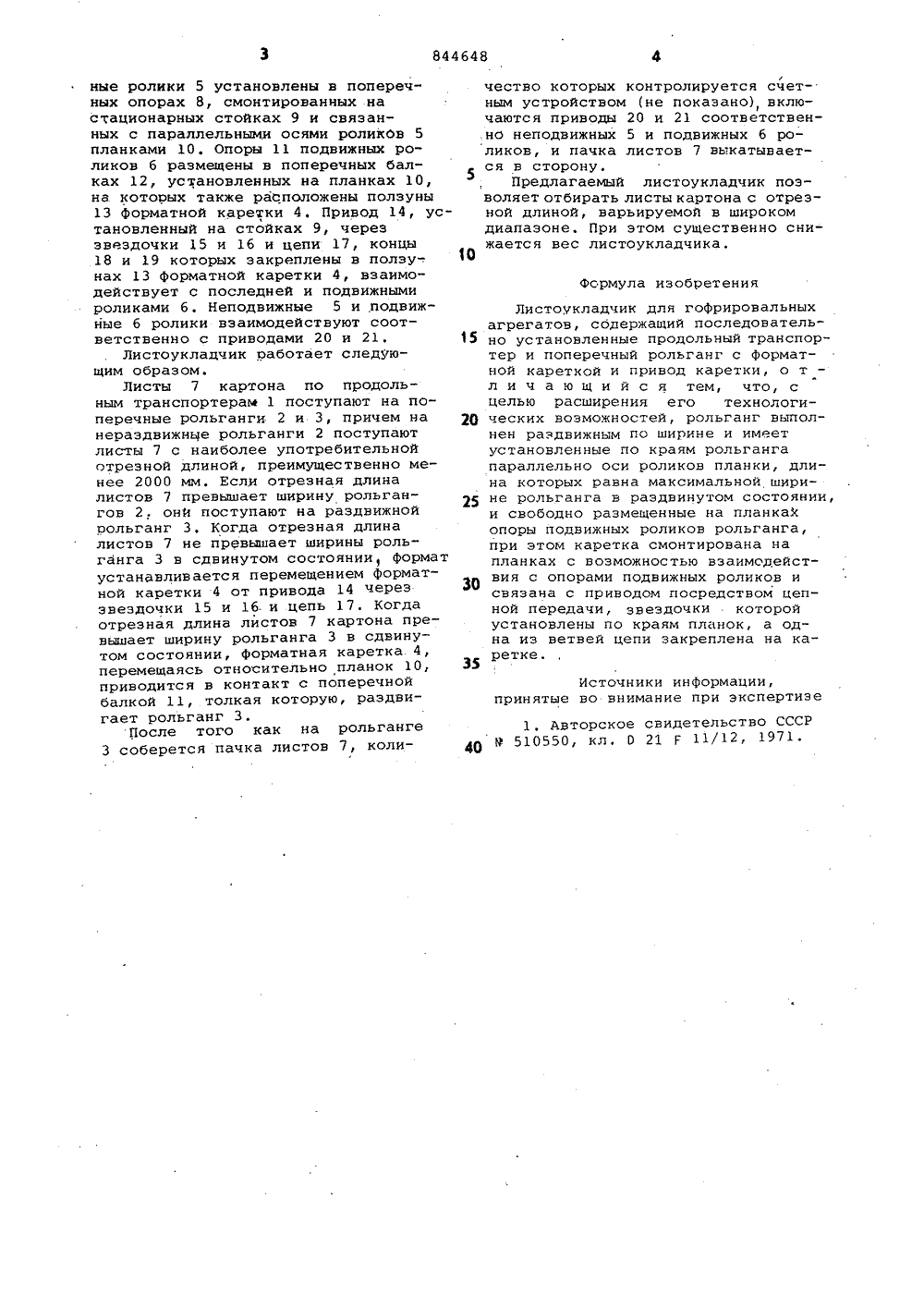

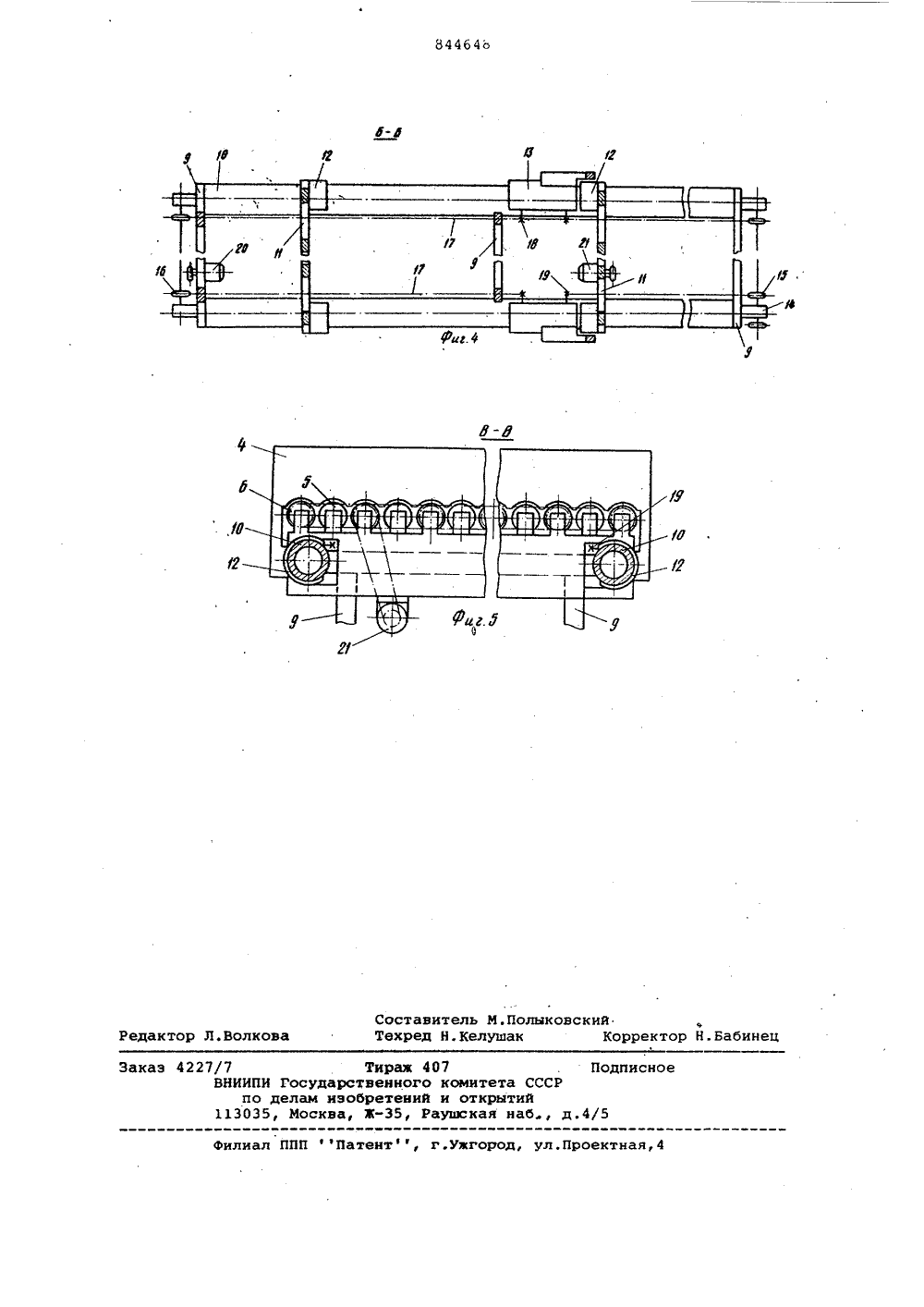

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз, Советских Социалистических Республик(51)М. К 21 Г 11/ Государ ственныи комитеСССРам изобретенийоткрытий 1 Бюллетеиь М 25 публиковано 070 З УДК 676.76та опубликования описания с 078) Авторызобретени П.Сивула Заявите Научно-исследовательский и проектно-конструкторский институт целлюлозного машиностроения ффНИИЦмаш ЛИСТОУКЛАДЧИК ДЛЯ ГОФРИРОВАЛЬНЫХАГРЕГАТОВ2 аимодействияиков и связанм цепной переой установленыдна из ветвей 3 н а макс аэдвин щенные ролико смонти опоры при э Изобретение относится к листоукладчикам для гофрировальных агрегатови может быть использовано в целлюлозно-бумажной промышленности.Известен листоукладчик для гофрировальных агрегатов, содержащийпоследовательно установленные продольный транспортер и поперечный рольгант с форматной кареткой и приводкаретки 111Недостатком устройства являетсяневозможность укладки листов с шириной, варьируемой в широком диапазоне.Цель изобретения - расширение технологических возможностей устройствадостигается тем, что в листоукладчике для.гофрировальных агрегатов,содержащем последовательно установленные продольный транспортер и поперечный рольгант с форматной кареткойи привод каретки, рольгант выполнен раздвижным по ширине и имеетустановленные по краям рольгангапараллельно оси роликов планки, длина которых рави имальной ширине рольганга в р утом состоянии;и свободно разме на планкахподвижных в рольганга,том каретка рована на планопин, Г.И,Смирнов, Л,Г,Сухаре ках с возможностью вэ сопорами подвижных рол ас приводом посредстводачи, звездочки которпо краям планок, а оцепи закреплена на каретке.На фиг.1 схематично изображенпредлагаемый листоукладчик; нафиг. 2 - вид А фиг, 1 на фиг.общий вид раздвижного рольганга;на фиг,4 - разрез Б-Б фиг, 3;на фиг.5 - разрез В-В фиг. 3" .Листоукладчик для гофрировальныхагрегатов состоит иэ продольных 5 транспортеров 1, расположенных одинад другим, и соответствующего имсуммарного количества поперечныхнераздвижиых 2 и раздвижных 3рольгангов с установленными на 20 них форматными каретками 4. Раздвижной рольганг 3 включает неподвижные 5 и чередующиеся с ними подвижные 6.в осевом направлении ролики.Ширина рольгангов 2 выполнена соответствующей отрезной длине наиболееупотребительных форматов листов 7ные ролики 5 установлены в поперечных опорах 8, смонтированных на стационарных стойках 9 и связанных с параллельными осями роликОв 5 планками 10, Опоры 11 подвижных роликов 6 размещены в поперечных балках 12, установленных на планках 10, на которых также расположены ползуны 13 форматной каретки 4, Привод 14, установленный на стойках 9, через звездочки 15 и 16 и цепи 17, концы 18 и 19 которых закреплены в ползунах 13 форматной каретки 4, взаимодействует с последней и подвижными роликами 6. Неподвижные 5 и подвижные 6 ролики взаимодействуют соответственно с приводами 20 и 21.Листоукладчик работает следующим образом.Листы 7 картона по продольным транспортерам 1 поступают на поперечные рольганги 2 и 3, причем на нераздвижные рольганги 2 поступают листы 7 с наиболее употребительной отрезной длиной, преимущественно менее 2000 мм. Если отрезная длина листов 7 превышает ширину рольгангов 2, они поступают на раздвижной рольганг 3, Когда отрезная длина листов 7 не превышает ширины роль- ганга 3 в сдвинутом состоянии, формат устанавливается перемещением форматной каретки 4 от привода 14 через звездочки 15 и 16,и цепь 17. Когда отрезная длина листов 7 картона превышает ширину рольганга 3 в сдвинутом состоянии, форматная каретка 4, перемещаясь относительно планок 10, приводится в контакт с поперечной балкой 11,.толкая которую, раздвигает рольганг 3.После того как на рольгангв 3 соберется пачка листов 7, количество которых контролируется счетным устройством (не показано), включаются приводы 20 и 21 соответствен.но неподвижных 5 и подвижных 6 роликов, и пачка листов 7 вь.катывается в сторону.Предлагаемый листоукладчик позволяет отбирать листы картона с отрезной длиной, варьируемой в широком диапазоне. При этом существенно снижается вес листоукладчика.формула изобретенияЛистоукладчик для гофрировальныхагрегатов, сбдержащий последователь 5 но установленные продольный транспортер и поперечный рольганг с форматной кареткой и привод каретки, о тл и ч а ю щ и й с я тем, что, сцелью расширения его технологи 2 О ческих возможностей, рольганг выполнен раздвижным по ширине и имеетустановленные по краям рольгангапараллельно оси роликов планки, длина которых равна максимальной ширине рольганга в раздвинутом состоянии,и свободно размещенные на планкахопоры подвижных роликов рольганга,при этом каретка смонтирована напланках с возможностью взаимодействия с опорами подвижных роликов исвязана с приводом посредством цепной передачи, звездочки которойустановлены по краям планок, а одна из ветвей цепи закреплена на каретке,Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРР 510550, кл. 0 21 р 11/12, 1971,84464 о СоставительТехред Н,Кел едактор Л.волков аказ 4227/ илиал ППП фПатентф, г.умгород, ул.Проектная НННПН Росуда по делам и 13035, МосквТираж 40 твениого бретений й, Ра Полыковскийушак Корректор Н.Бабинец Подписноеомитета СССРоткрытийушская наб., д.4/5
