Листоукладчик для гофрировальныхагрегатов

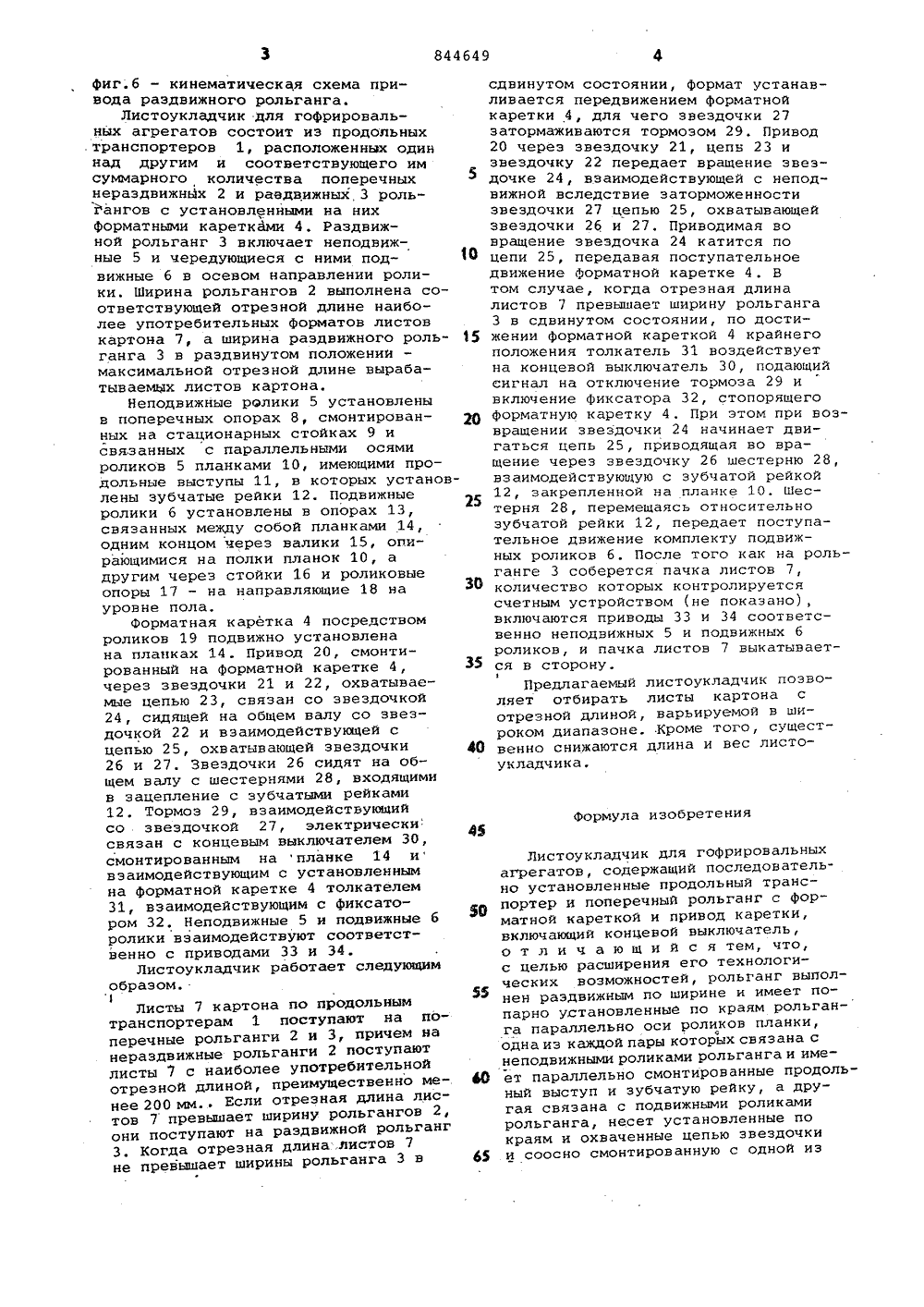

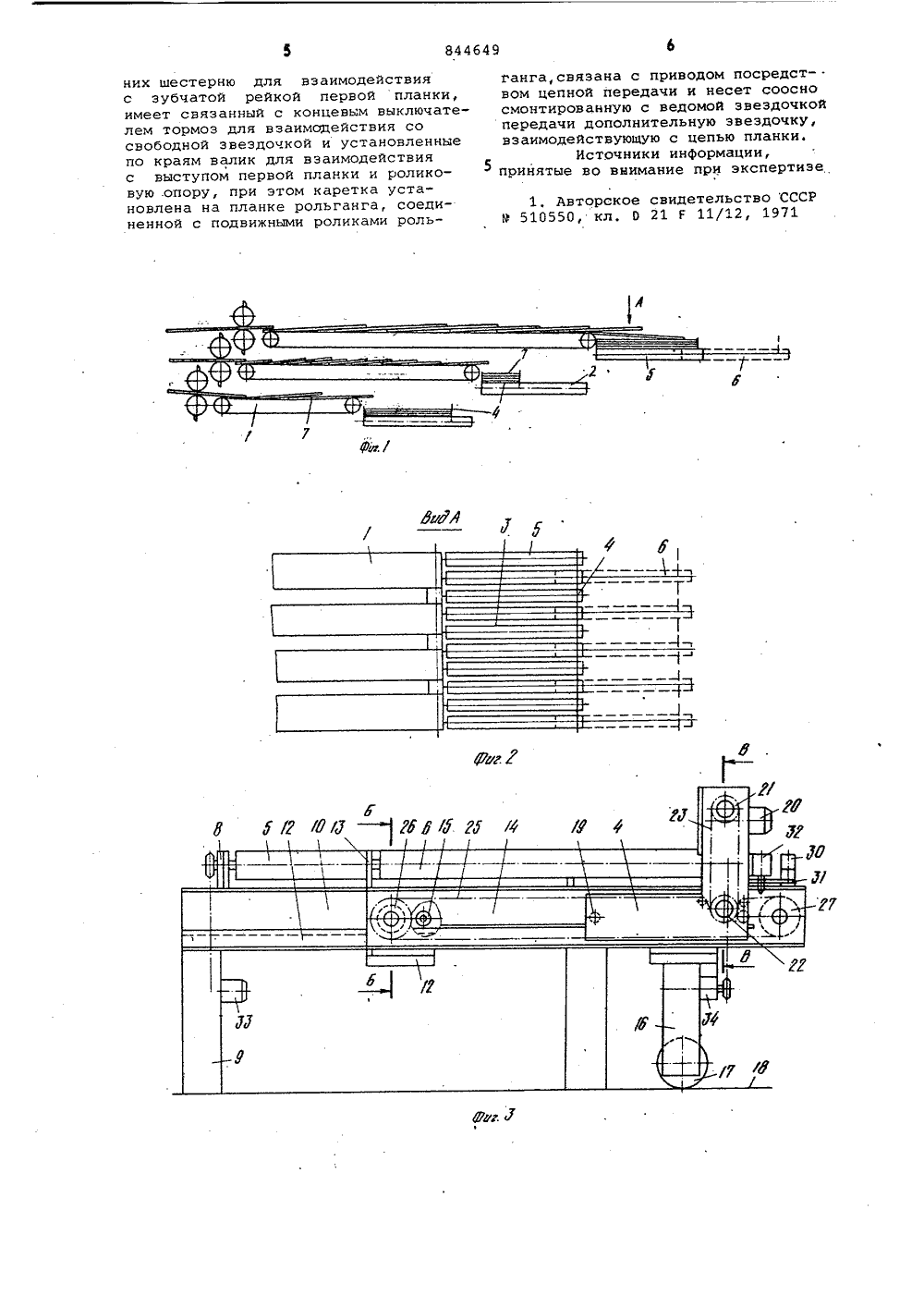

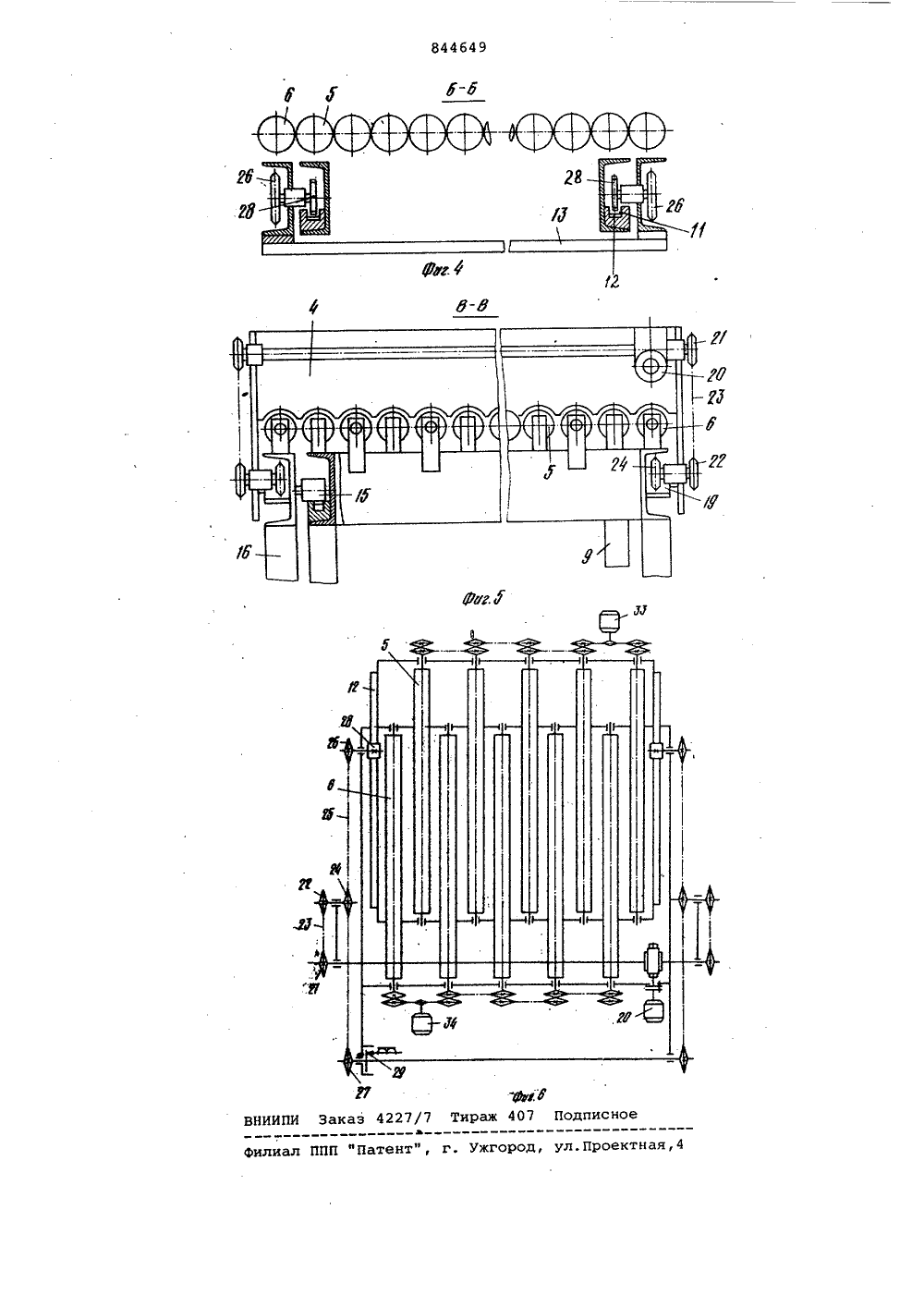

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(22) Заявлено 10,13 78 (21) 2694857/29-12 с присоединением заявки й 9(53)М, Кл. 0 21 Г 11712 Государственный комитет СССР по делам изобретений и открытий(54) ЛИСТОУКЛАДЧИК ДЛЯ ГОФРИРОВАЛЬИЫХ АГРЕГАТОВИзобретение относится к листоукладчикам для гофрировальных агрегатов и может быть использовано в целлюлозно-бумажной промышленности.Известен листоукладчик для гофрировальных агрегатов, содержащий последовательно установленные продольный транспортер и поперечный рольганг с форматной кареткой и привод каретки, включающий концевой выключатель 11 .Недостатком устройства является невозможность укладки листов с шириной, варьируемой в широком диапазоне.Цель изобретения. - расширение технологических возможностей устройства - достигается тем, что в листоукладчике для гофрировальных агрегатов, содержащем последовательно установленные продольный транспортер и поперечный рольганг с форматной кареткой и привод каретки, включающий концевой выключатель, рольганг выполнен раздвижным по ширине и имеет попарно установленные по краям рольганга параллельно оси роликов планки, одна из каждой пары которых связана с неподвижными роликами рольганга и имеет параллельно смонтированные продольный выступ и зубчатую рейку, а другая связана сподвижными роликами рольганга, несет установленные по краям и.охваченные целью Звездочки и соосносмонтированную с одной иэ них шестерню для взаимодействия с зубчатой рейкой первой планкиимеет свя эанный с концевым выключателем тормоз для взаимодействия со свободной звездочкой и установленные покраям валик для взаимодействия свыступом первой плавки и ролико вую опору, при этом каретка уста-новлена на планке рольганга, соединенной с подвижными роликами рольганга, связана с приводом посредством цепной передачи и несет со осно смонтированную с ведомой звездочкой передачи дополнительную звездочку, взаимодействующую с цепью5 О 35 20 25 ЗО 35 40 фиг.б - кинематическая схема привода раздвижного рольганга.Листоукладчик для гофрировальных агрегатов состоит из продольных.транспортеров 1, расположенных одиннад другим и соответствующего имсуммарного количества поперечныхнераэдвижных 2 и раздвижных 3 рольгангов с установленными на нихформатными каретками 4. Раздвижной рольганг 3 включает неподвижные 5 и чередующиеся с ними подвижные б в осевом направлении ролики. Ширина рольгангов 2 выполнена соответствующей отрезной длине наиболее употребительных форматов листовкартона 7, а ширина раздвижного рольганга 3 в раздвинутом положениимаксимальной отрезной длине вырабатываемых листов картона.Неподвижные ролики 5 установленыв поперечных опорах 8, смонтированных на стационарных стойках 9 исвязанных с параллельными осямироликов 5 планками 10, имеющими продольные выступы 11, в которых установлены зубчатые рейки 12. Подвижныеролики б установлены в опорах 13,связанных между собой планками 14,одним концом через валики 15, опирающимися на полки планок 10, адругим через стойки 16 и роликовыеопоры 17 - на направляющие 18 науровне пола,Форматная каретка 4 посредствомроликов 19 подвижно установленана планках 14. Привод 20, смонтированный на форматной каретке 4,через звездочки 21 и 22, охватываемые цепью 23, связан со звездочкой24, сидящей на общем валу со звездочкой 22 и взаимодействующей сцепью 25, охватывающей звездочки26 и 27. Звездочки 26 сидят на общем валу с шестернями 28, входящимив зацепление с зубчатыми рейками12, Тормоз 29, взаимодействующийсо звездочкой 27, электрическисвязан с концевым выключателем 30,смонтированным на планке 14 ивзаимодействующим с установленнымна форматной каретке 4 толкателем31, взаимодействующим с фиксатором 32. Неподвижные 5 и поднижные 6ролики взаимодействуют соответственно с приводами 33 и 34,Листоукладчик работает следующимобразом.Листы 7 картона по продольнымтранспортерам 1 поступают на поперечные рольганги 2 и 3, причем нанераздвижные рольганги 2 поступаютлисты 7 с наиболее употребительнойотрезной длиной, преимущественно ме-.нее 200 мм Если отрезная длина листов 7 превышает ширину рольгангов 2,они поступают на раздвижной рольганг3. Когда отрезная длина. листов 7не превышает ширины рольганга 3 в сдвинутом состоянии, формат устанавливается передвижением форматнойкаретки 4, для чего звездочки 27затормаживаются тормозом 29. Привод20 через звездочку 21, цепь 23 извездочку 22 передает вращение звездочке 24, взаимодействующей с неподвижной вследствие заторможенностизвездочки 27 цепью 25, охватывающейзвездочки 26 и 27, Приводимая новращение звездочка 24 катится поцепи 25, передавая поступательноедвижение форматной каретке 4, Втом случае, когда отрезная длиналистов 7 превышает ширину рольганга3 в сдвинутом состоянии, по достижении форматной кареткой 4 крайнегоположения толкатель 31 воздействуетна концевой выключатель 30, подающийсигнал на отключение тормоза 29 ивключение фиксатора 32, стопорящегоформатную каретку 4. При этом при возвращении звездочки 24 начинает двигаться цепь 25, приводящая во вращение через звездочку 26 шестерню 28,нзаимодействующую с зубчатой рейкой12, закрепленной на планке 10. Шестерня 28, перемещаясь относительнозубчатой рейки 12, передает поступательное движение комплекту подвижных роликов 6, После того как на рольганге 3 соберется пачка листов 7,количество которых контролируетсясчетным устройством (не показано),включаются приводы 33 и 34 соответсненно неподвижных 5 и подвижных броликов, и пачка листов 7 выкатывается в сторону.1Предлагаемый листоукладчик позволяет отбирать листы картона сотрезной длиной, варьируемой в широком диапазонеКроме того, существенно снижаются длина и вес листоукладчика,Формула изобретенияЛистоукладчик для гофрирональных агрегатов, содержащий последовательно устанонленные продольный транспортер и поперечный рольганг с форматной кареткой и привод каретки, включающий конценой выключатель, о т л и ч а ю щ и й с я тем, что, с целью расширения его технологических возможностей, рольганг выполнен раздвижным по ширине и имеет попарно устанонленные по краям рольган- га параллельно оси роликов планки, одна из каждой пары которых связана с неподвижными роликами рольгангаи имеет параллельно смонтированные продольный выступ и зубчатую рейку, а другая связана с подвижными роликами рольганга, несет установленные по краям и охваченные цепью звездочки и соосно смонтированную с одной иэних шестерню для взаимодействияс зубчатой рейкой первой планки,имеет связанный с концевым выключателем тормоз для взаимодействия сосвободной звездочкой и установленныепо краям валик для взаимодействияс выступом первой планки и роликовую .опору, при этом каретка установлена на планке рольганга, соединенной с подвижными роликами рольгангасвязана с приводом посредст- .вом цепной передачи и несет соосносмонтированную с ведомой звездочкойпередачи дополнительную звездочку,взаимодействующую с цепью планки.Источники информации,принятые во внимание при экспертизе 1, Авторское свидетельство СССРР 510550, кл, О 21 Г 11/12, 1971844649 4 Ьг ПИ Заказ 4227/7 Т лиал ППП фПатент" МЬюУ407 Подписно город, ул.Проектн
