Трубчатый нейтроновод с коллиматором для формирования пучка нейтронов

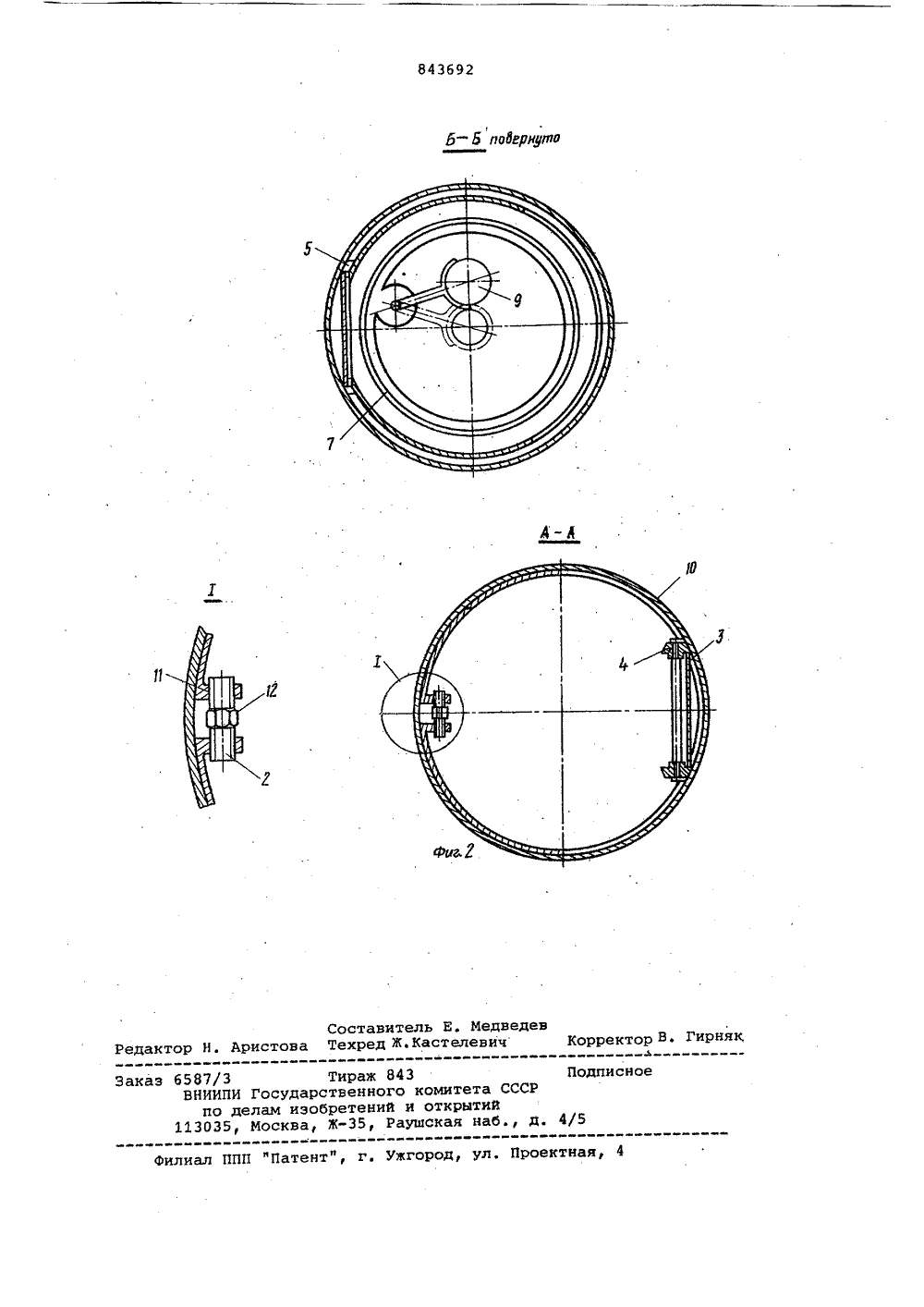

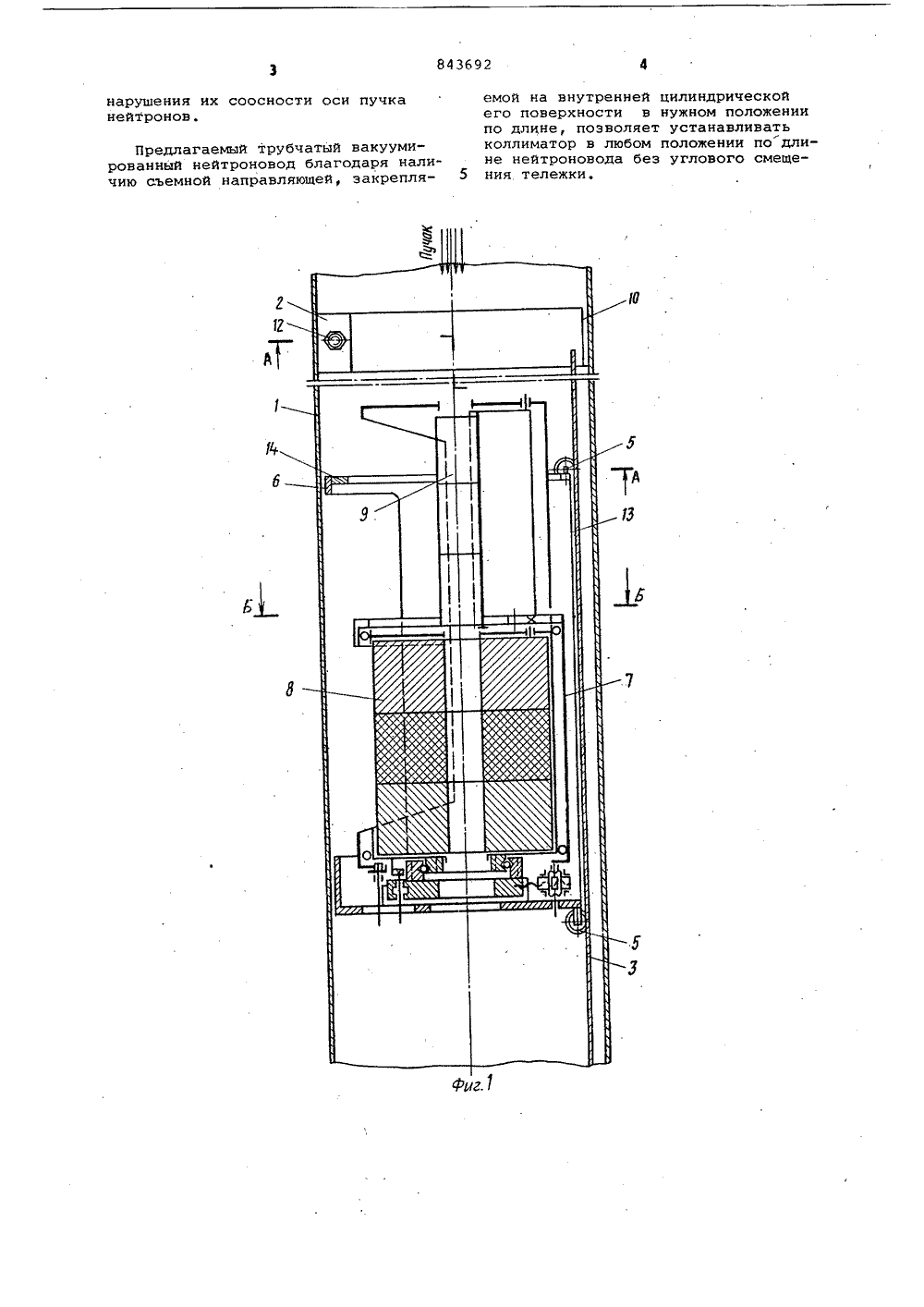

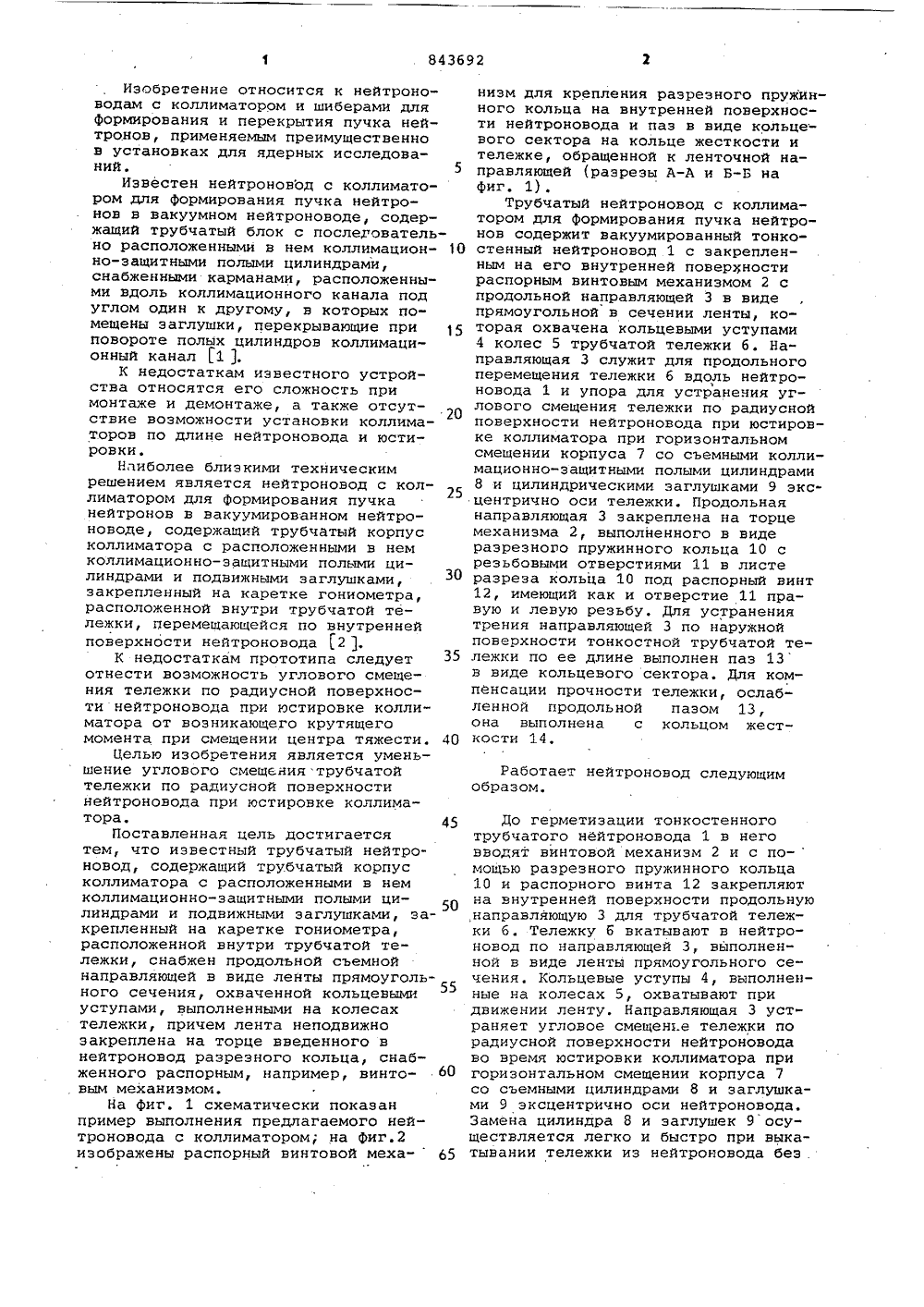

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН и ЪФ ип. 80 .8 р Н 05 Н 7/ ИЕ ИЗОБРЕТЕНИЯМУ СВИДЕТЕЛЬСТВУ ОПИ МФ 1 айл ВТОногомехан ОЪ Ю ГОСУДАРСТ 8 ЕННЫЙ КОМИТЕТ СССР. ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(56) 1. Авторское свидетельство СССР Р 247423, кл. Н 05 Н 7/10, 1967.2, Авторское свидетельство СССР 9 719437, кл. Н 05 Н 7/10, 1978, (54)(57) ТРУБЧАТЫЙ НЕЙТРОНОВОД С КОЛЛИМАТОРОМ ДЛЯ ФОРМИРОВАНИЯ ПУЧКА НЕЙТРОНОВ, содержащий трубчатый корпус коллиматора с расположенными в нем коллимационно-защитными полыми цилиндрами и подвижными заглушками, закрепленный на каретке гониометра,расположенной внутри трубчатой тележки, перемещающейся по внутренней поверхностями нейтроновода; о т л ич а ю щ и й с я тем, что, с целью уменьшения углового смещения трубчатой тележки по радиусной поверхности нейтроноводапри юстировке кол лиматора, нейтроновод снабжен продольной съемной направляющей в виде ленты прямоугольного сечения, охваченной .иольцевыми уступами, выполненными на колесах тележки, причем лента неподвижно закреплена на торце введенного в нейтроновод разрезкольца, снабженного распорным измом.35 Изобретение относится к нейтроноводам с коллиматором и шиберами дляФормирования и перекрытия пучка нейтронов, применяемым преимущественнов установках для ядерных исследований. 5Известен нейтроновод с коллиматором для формирования пучка нейтронов в вакуумном нейтроноводе, содержащий трубчатый блок с последовательно расположенными в нем коллимационно-защитными полыми цилиндрами,снабженными карманами, расположенными вдоль коллимационного канала подуглом один к другому, в которых помещены заглушки, перекрывающие приповороте полых цилиндров коллимационный канал 1 1.К недостаткам известного устройства относятся его сложность примонтаже и демонтаже, а также отсутствие возможности установки коллиматоров по длине нейтроновода и юстировки.Наиболее близкими техническимрешением является нейтроновод с коллиматором для формирования пучканейтронов в вакуумированном нейтроноводе, содержащий трубчатый корпусколлиматора с расположенными в немколлимационно-защитными полыми цилиндрами и подвижными заглушками,закрепленный на каретке гониометра,расположенной внутри трубчатой тележки, перемещающейся по внутреннейповерхности нейтроновода 2 .К недостаткам прототипа следуетотнести возможность углового смещения тележки по радиусной поверхности нейтроновода при юстировке коллиматора от возникающего крутящегомомента при смещении центра тяжести. 40Целью изобретения является уменьшение углового смещения трубчатойтележки по радиусной поверхностинейтроновода при юстировке коллиматора. 45Поставленная цель достигаетсятем, что известный трубчатый нейтроновод, содержащий трубчатый корпусколлиматора с расположенными в немколлимационно-защитными полыми цилиндрами и подвижными заглушками, закрепленный на каретке гониометра,расположенной внутри трубчатой тележки, снабжен продольной съемнойнаправляющей в виде ленты прямоугольного сечения, охваченной кольцевымиуступами, выполненными на колесахтележки, причем лента неподвижнозакреплена на торце введенного внейтроновод разрезного кольца, снабженного распорным, например, винто- .60вым механизмом.На фиг. 1 схематически показанпример выполнения предлагаемого нейтроновода с коллиматором; на Фиг.2изображены распорный винтовой меха низм для крепления разрезного пружинного кольца на внутренней поверхности нейтроновода и паз в виде кольцевого сектора на кольце жесткости итележке, обращенной к ленточной направляющей (разрезы А-А и Б-Б нафиг. 1) .Трубчатый нейтроновод с коллиматором для формирования пучка нейтронов содержит вакуумированный тонкостенный нейтроновод 1 с закрепленным на его внутренней поверхностираспорным винтовым механизмом 2 спродольной направляющей 3 в видепрямоугольной в сечении ленты, которая охвачена кольцевыми уступами4 колес Б трубчатой тележки б, Направляющая 3 служит для продольногоперемещения тележки б вдоль нейтроновода 1 и упора для устранечия углового смещения тележки по радиуснойповерхности нейтроновода при юстировке коллиматора при горизонтальномсмещении корпуса 7 со съемными коллимационно-защитными полыми цилиндрами8 и цилиндрическими заглушками 9 эксцентрично оси тележки, Продольнаянаправляющая 3 закреплена на торцемеханизма 2, выполненного в видеразрезного пружинного кольца 10 срезьбовыми отверстиями 11 в листеразреза кольца 10 под распорный винт12, имеющий как и отверстие 11 правую и левую резьбу, Для устранениятрения направляющей 3 по наружнойповерхности тонкостной трубчатой тележки по ее длине выполнен паэ 13в виде кольцевого сектора. Для компенсации прочности тележки, ослабленной продольной пазом 13,она выполнена с кольцом жесткости 14,Работает нейтроновод следующимобразом.до герметизации тонкостенного трубчатого нейтроновода 1 в него вводят винтовой механизм 2 и с по-мощью разрезного пружинного кольца 10 и распорного винта 12 закрепляют на внутренней поверхности продольную направляющую 3 для трубчатой тележки б. Тележку 6 вкатывают в нейтроновод по направляющей 3, выполненной в виде ленты прямоугольного сечения, Кольцевые уступы 4, выполненные на колесах 5, охватывают при движении ленту. Йаправляющая 3 устраняет угловое смещен.е тележки по радиусной поверхности нейтроновода во время юстировки коллиматора при горизонтальном смещении корпуса 7 со съемными цилиндрами 8 и заглушками 9 эксцентрично оси нейтроновода. Замена цилиндра 8 и заглушек 9 осуществляется легко и быстро при выкатывании тележки из нейтроновода без .нарушения их соосности оси пучканейтронов. Предлагаемый трубчатый вакуумированный нейтроновод благодаря наличию съемной направляюшей, закрепляемой на внутренней цилиндрическойего поверхности в нужном положениипо длине, позволяет устанавливатьколлиматор в любом положении по длине нейтроновода без углового смеще ния тележки.843692 б- Б ло 5 ернуоо Составитель Е. Медведевор Н. Аристова Техред Ж,Кастелевич ктор В. Гирня Подписно 4 ПП "Патент", г. ород, ул. Прое Фил аз 6587/3 Тира ВНИИПИ Государствен по делам изобрете 113035, Москва, Ж843 го комитета СССР й и открытий Раушская наб., д
