Клиноременный вариатор

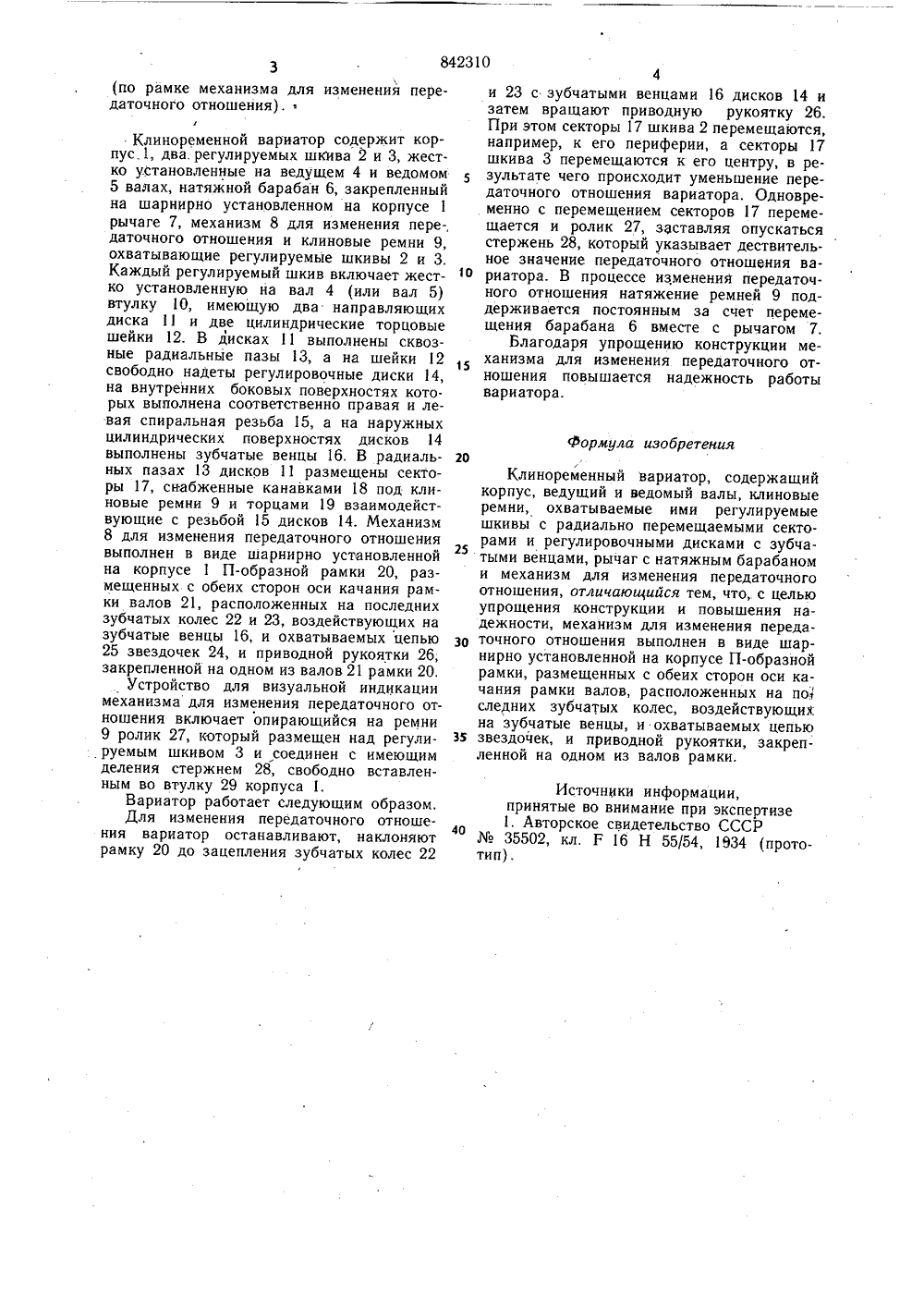

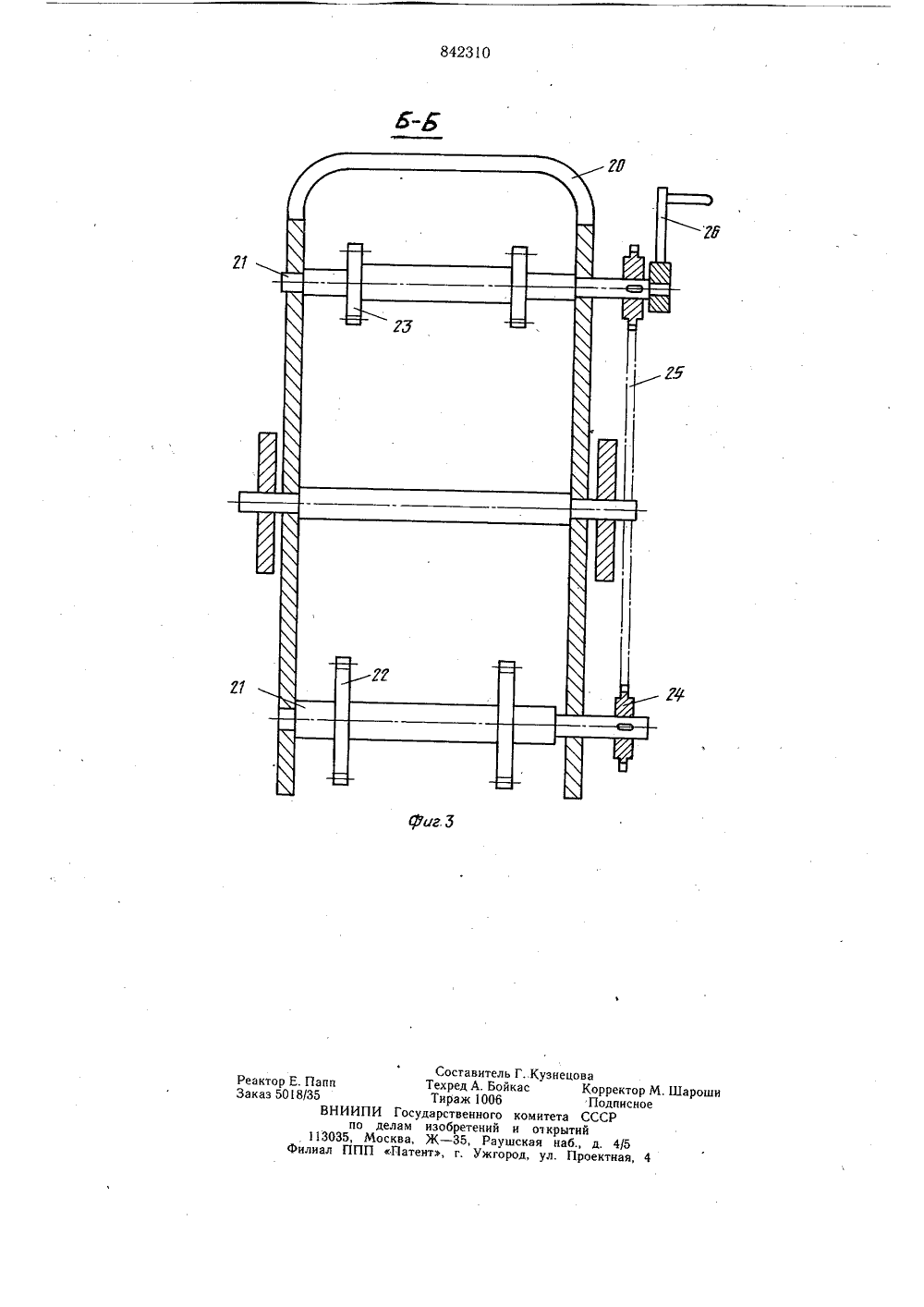

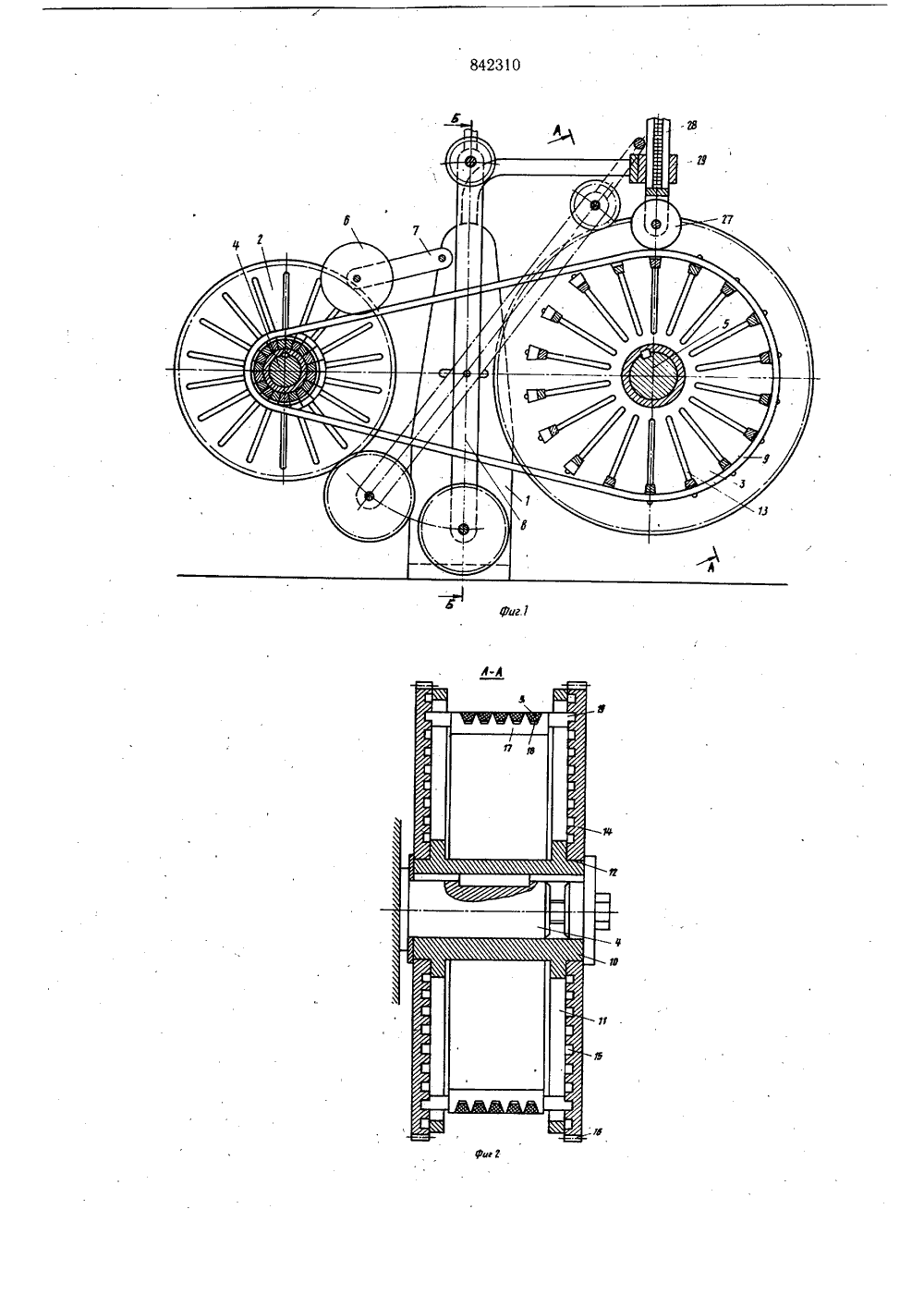

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик842310(53) УДК 621.852 (088.8) Дата опубликования описания 05.07.81(54) КЛИНОРЕМЕННЫИ" ВАРИАТОР Изобретение относится к механическим передачам с бесступенчатым изменением частоты вращения ведомого вала.Известен клиноременный вариатор, содержащий корпус, ведущий и ведомый валы, клиновые ремни, охватываемые ими регулируемые шкивы, включающие каждый жестко установленную на вал втулку, имеющую два направляющих диска и две цилиндрические торцовые шейки, в первых из которых выполнены сквозные радиальные пазы, а на вторые свободно надеты регулировочные диски, на внутренних боковых поверхностях которых выполнена спиральная резьба, а на внутренних цилиндрических поверхностях выполнены зубчатые венцы, и размещенные в радиальных пазах направляющих дисков секторы, торцами взаимо- действующие со спиральной резьбой регулировочных дисков. Клиноременный вариатор содержит для регулируемого шкива механизм для изменения передаточного отнощения, включающий находящиеся в зацеплении с зубчатыми венцами регулировочных дисков шестерни, вращаемые в ту или другую сторону посредством храповой передачи, приводимой в движение муфтой,надетой на вал шкива, через посредство стержневой передачи, состоящей из плоской шины и перпендикулярной к ней расположенного ползунка 11.В известном вариаторе механизм дляизменения передаточного отношения имеетсложное конструктивное устройство и в силу этого обладает невысокой надежностью работы.Цель изобретения - упрощение конструкции и повышение надежности работы ва 1 в риатора. Указанная цель достигается тем, что механизм для изменения передаточного отношения выполнен в виде шарнирно установленной на корпусе П-образной рамки, раз мешенных с обеих сторон оси качения рамкивалов, расположенных на последних зубчатых колес, воздействующих на зубчатые венцы, и охватываемых цепью звездочек, и приводной рукоятки, закрепленной на одном из валов рамки.На фиг. 1 изображен клиноременной вариатор, общий вид; на фиг. 2 - то,же, разрез А - А на фиг. 1 (по регулируемому шквиу); на фиг. 3 - разрез Б - Б на фиг. 1(по рамке механизма для изменения передаточного отношения) ./Клиноременной вариатор содержит корпус.1, два, регулируемых шкива 2 и 3, жестко установленные на ведущем 4 и ведомом 5 валах, натяжной барабан 6, закрепленный на шарнирно установленном на корпусе 1 рычаге 7, механизм 8 для изменения передаточного отношения и клиновые ремни 9, охватывающие регулируемые шкивы 2 и 3, Каждый регулируемый шкив включает жестко установленную на вал 4 (или вал 5) втулку 10, имеющую два направляющих диска 11 и две цилиндрические торцовые шейки 12. В дисках 11 выполнены сквозные радиальные пазы 13, а на шейки 12 свободно надеты регулировочные диски 14, на внутренних боковых поверхностях которых выполнена соответственно правая и левая спиральная резьба 15, а на наружных цилиндрических поверхностях дисков 14 выполнены зубчатые венцы 16. В радиальных пазах 13 дисков 11 размещены секторы 17, снабженные канавками 18 под клиновые ремни 9 и торцами 19 взаимодействующие с резьбой 15 дисков 14. Механизм 8 для изменения передаточного отношения выполнен в виде шарнирно установленной на корпусе 1 П-образной рамки 20, размещенных с обеих сторон оси качания рамки валов 21, расположенных на последних зубчатых колес 22 и 23, воздействующих на зубчатые венцы 16, и охватываемых цепью 25 звездочек 24, и приводной рукоятки 26, закрепленной на одном из валов 21 рамки 20.Устройство для визуальной индикации механизма для изменения передаточного отношения включает опирающийся на ремни 9 ролик 27, который размещен над регулируемым шкивом 3 и соединен с имеющим деления стержнем 28, свободно вставленным во втулку 29 корпуса 1.Вариатор работает следующим образом.Для изменения передаточного отношения вариатор останавливают, наклоняют рамку 20 до зацепления зубчатых колес 22 4и 23 с зубчатыми венцами 16 дисков 14 и затем вращают приводную рукоятку 26.При этом секторы 17 шкива 2 перемещаются, например, к его периферии, а секторы 17 шкива 3 перемещаются к его центру, в результате чего происходит уменьшение передаточного отношения вариатора. Одновременно с перемещением секторов 17 перемещается и ролик 27, заставляя опускаться стержень 28, который указывает дествительное значение передаточного отношения ва 1 о риатора. В процессе изменений передаточного отношения натяжение ремней 9 поддерживается постоянным за счет перемещения барабана 6 вместе с рычагом 7,Благодаря упрощению конструкции механизма для изменения передаточного отношения повышается надежность работы вариатора. Формула изобретения2 ОКлиноременный вариатор, содержащийкорпус, ведущий и ведомый валы, клиновые ремни, ох ваты ваемые ими регулируемые шкивы с радиально перемещаемыми секторами и регулировочными дисками с зубча .тыми венцами, рычаг с натяжным барабаном и механизм для изменения передаточного отношения, отличающийся тем, что, с целью упрощения конструкции и повышения надежности, механизм для изменения передазо точного отношения выполнен в виде шарнирно установленной на корпусе П-образной рамки, размещенных с обеих сторон оси качания рамки валов, расположенных на по следних зубчатых колес, воздействующих на зубчатые венцы, и охватываемых цепью 35 звездочек, и приводной рукоятки, закрепленной на одном из валов рамки. Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР Мо 35502, кл. Г 16 Н 55/54, 1934 (прототип) .. Папи8/35ВНИИПпо113035,илиал ПП Составитель ГТехред А. БойкаТираж 1006И Государственного кделам изобретений иМосква, Ж - 35, РаушсП патент, г. Ужгоро, Кузнецовас КорректПодписомитета СССРоткрытийкая наб., д. 4/5д, ул. Проектная
