Устройство для надевания пластмассовых (например, хлорвиниловых) колец на штыри машины, осуществляющей изолирование гальванических элементов галетного типа
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

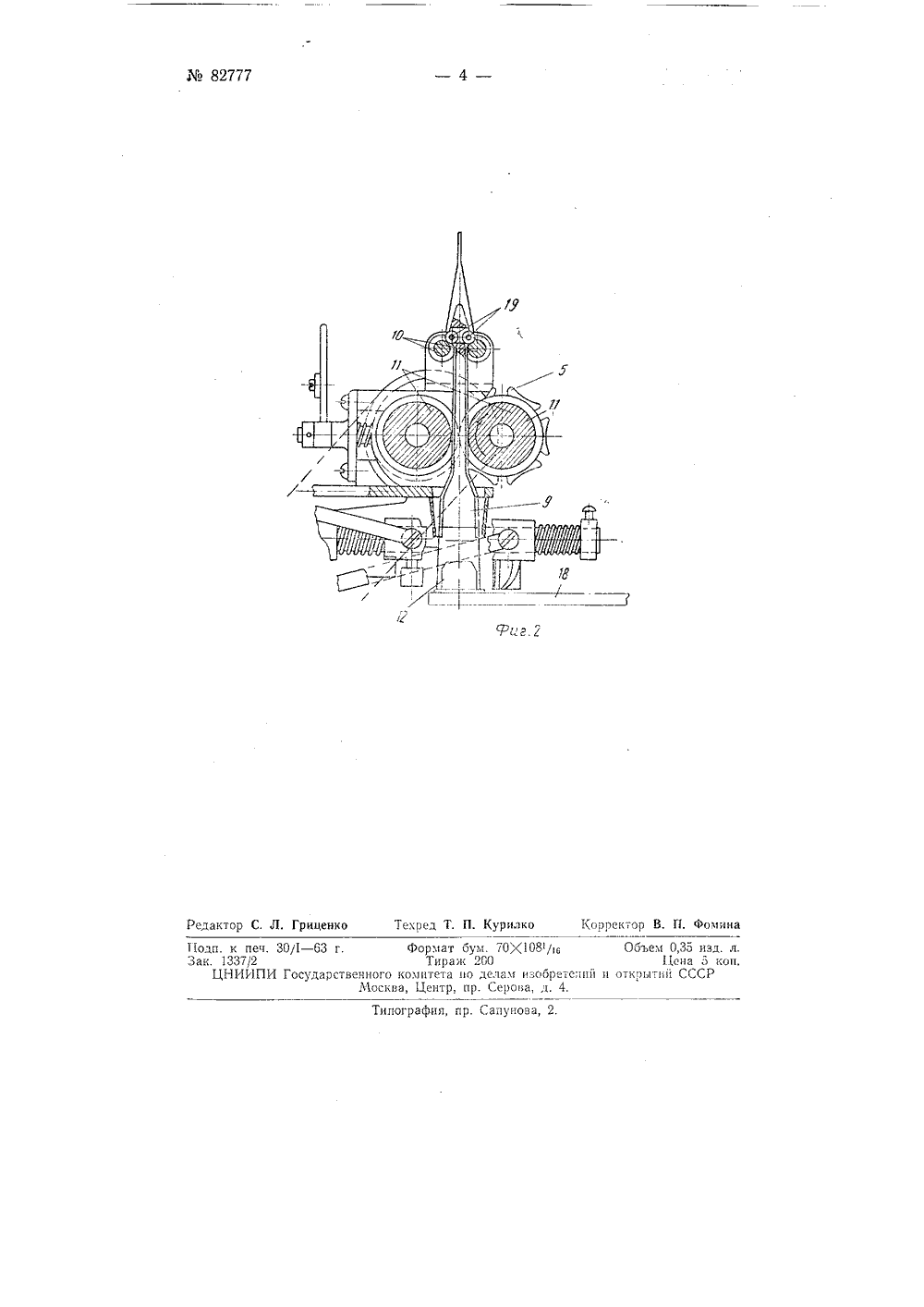

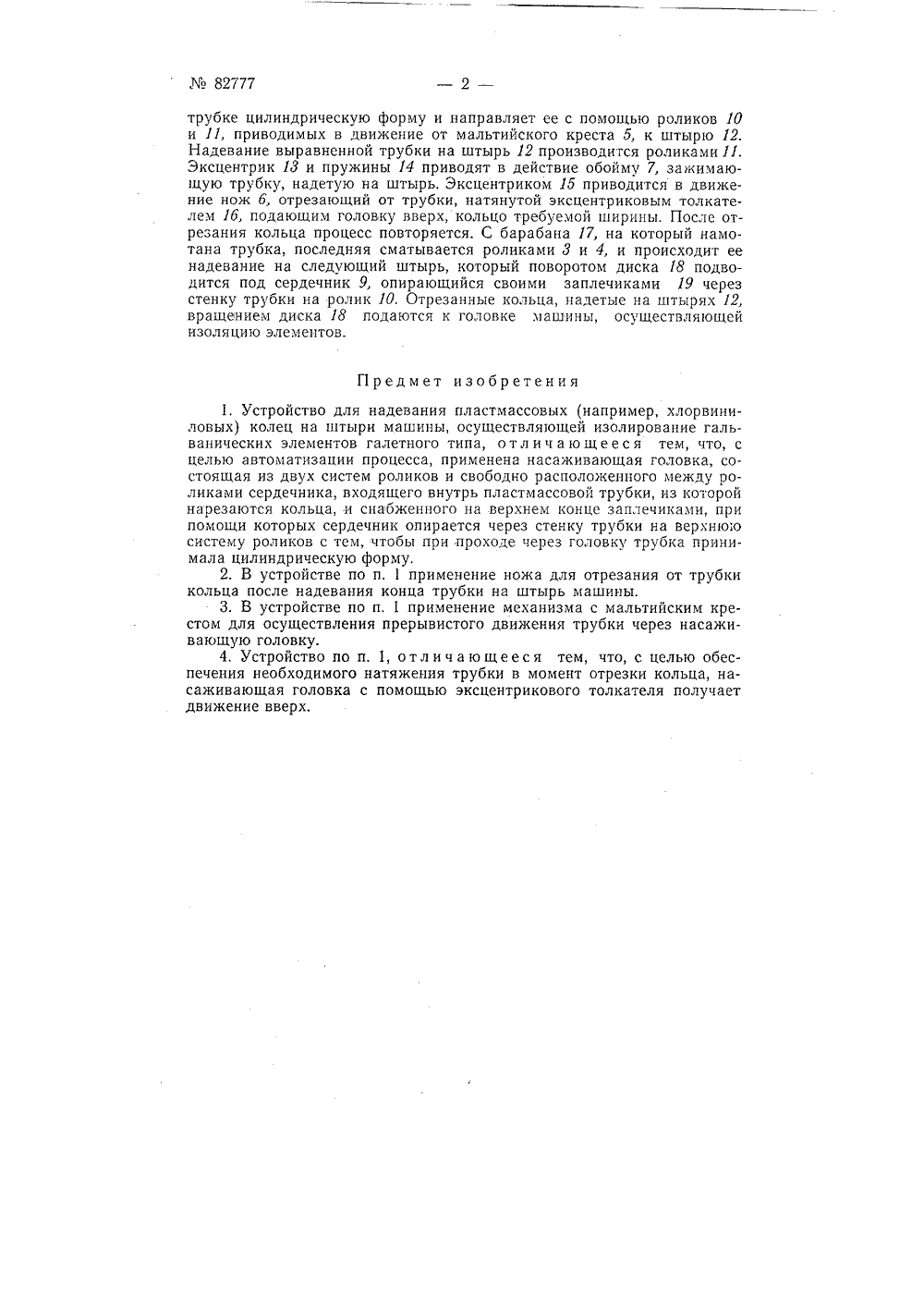

Класс 21 Ь, 7,282777 СССРфд: Ф-).С) 1ф,1"., . 1етейия" ПИСАНИЕ ИЗО ТЕЛЬСТВУ ОРСКОМУ С алявкин и Б. С П, Н. Лямин,нов, А. Х НАД ИНИ ЕСТВ ВАНИЯ ПЛАСТМАССОВЫХОВЫХ) КОЛЕЦ НА ШТЫРЯ 1 О 1 ЦЕЙ ИЗОЛИРОВАНИЕ ЕНТОВ ГАЛЕТНОГО ТИПА УСТРОЙСТВО ДЛЯ АПРИМЕР, ХЛОР МАШИНЫ, ОСУЩ ГАЛЬВАНИЧЕСКИХ Заявлен Ъ 398493 1949 г. 3 ку СССР 4 июн Гостех В известном устройстве для надевания пластмассовых (например, хлорвиниловых) колец на штыри машины, осуществляющей изолирование гальванических элементов галетного типа рубка колец производится на эксцентриковом прессе и трубка вручную надевается на штыри диска,В предложенном устройстве применена насаживающая головка, состоящая из двух систем роликов и свободно расположенного между ними сердечника. Сердечник входит внутрь пластмассовой трубки, из которой нарезаются кольца. Он имеет на верхнем конце заплечики, при помощи которых опирается через стенку трубки па верхнюю систему роликов так, чтобы при проходе через головку трубка принимала цилиндрическую форму, Для отрезания кольца от трубки после надевания конца трубки на штырь применен нож. Для осуществления прерывистого движегпня трубки через насаживающую головку использован механшзм с мальтийским крестом. Чтобы обеспечить необходимое натяжение трубки в момент отрезки кольна, насаживающая головка полу част движение вверх эксцептриковым толкателем. Такая конструкция устройства дает возможность механизировать процесс надевания колец на штыри и одновременно освобождает эксцентриковый пресс от рубки колец.На фиг. 1 изображена кинематическая схема предложенного устройства; на фиг. 2 - головка устройства с частью погоротного диска, снабженного штырями.Хлорвиниловая трубка подается к головке через систему направляющих роликов 1 и 2 посредством роликов 3 и 4. Пре 1 ывистос движение труоки при ее надевании осуществляется мальтийским крестом 5, Отрезание от трубки кольца требуемой ширины пооизводнтся ножом 6, Для захкимания надеой на штырь трубки служит ооойма 7. Ролики 8 направляют трубку к сердечнику 9, который придает хлорвиниловой82777трубке цилиндрическую форму и направляет ее с помощью роликов 10 и 11, приводимых в движение от мальтийского креста 5, к штырю 12. Надевание выравненной трубки на штырь 12 производится роликами 11. Эксцентрик 13 и пружины 14 приводят в действие обойму 7, закимающую трубку, надетую на штырь. Эксцентриком 15 приводится в движение нож б, отрезающий от трубки, натянутой эксцентриковым толкателем 1 б, подающим головку вверх, кольцо требуемой ширины. После отрезания кольца процесс повторяется. С барабана 17, на который намотана трубка, последняя сматывается роликами 3 и 4, и происходит ее надевание на следующий штырь, который поворотом диска 8 подводится под сердечник 9, опирающийся своими заплечиками 19 через стенку трубки на ролик 10. Отрезанные кольца, надетые на штырях 12, вращением диска 18 подаются к головке машины, осуществляющей изоляцию элементов.Предмет изобретения1. Устройство для надевания пластмассовых (например, хлорвиниловых) колец на штыри машины, осуществляющей изолирование гальванических элементов галетного типа, отличающееся тем, что, с целью автоматизации процесса, применена насаживающая головка, состоящая из двух систем роликов и свободно расположенного между роликами сердечника, входящего внутрь пластмассовой трубки, из которой нарезаются кольца, и снабженного на верхнем конце заплечиками, при помощи которых сердечник опирается через стенку трубки на верхню о систему роликов с тем, чтобы при проходе через головку трубка принимала цилиндрическую форму,2. В устройстве по п. 1 применение ножа для отрезания от трубки кольца после надевания конца трубки на штырь машины.3. В устройстве по п. 1 применение механизма с мальтийским крестом для осуществления прерывистого движения трубки через насаживающую головку.4. Устройство по п, 1, отл и ч а ю щ ее с я тем, что, с целью обеспечения необходимого натяжения трубки в момент отрезки кольца, насаживающая головка с помощью эксцентрикового толкателя получает движение вверх.,лЫ Формат б Тираж комитета ио а, Центр,. п
СмотретьЗаявка
398493, 04.06.1949
Зилонов Б. С, Лямин П. Н, Халявкин А. А
МПК / Метки
Метки: галетного, гальванических, изолирование, колец, надевания, например, осуществляющей, пластмассовых, типа, хлорвиниловых, штыри, элементов
Опубликовано: 01.01.1950
Код ссылки
