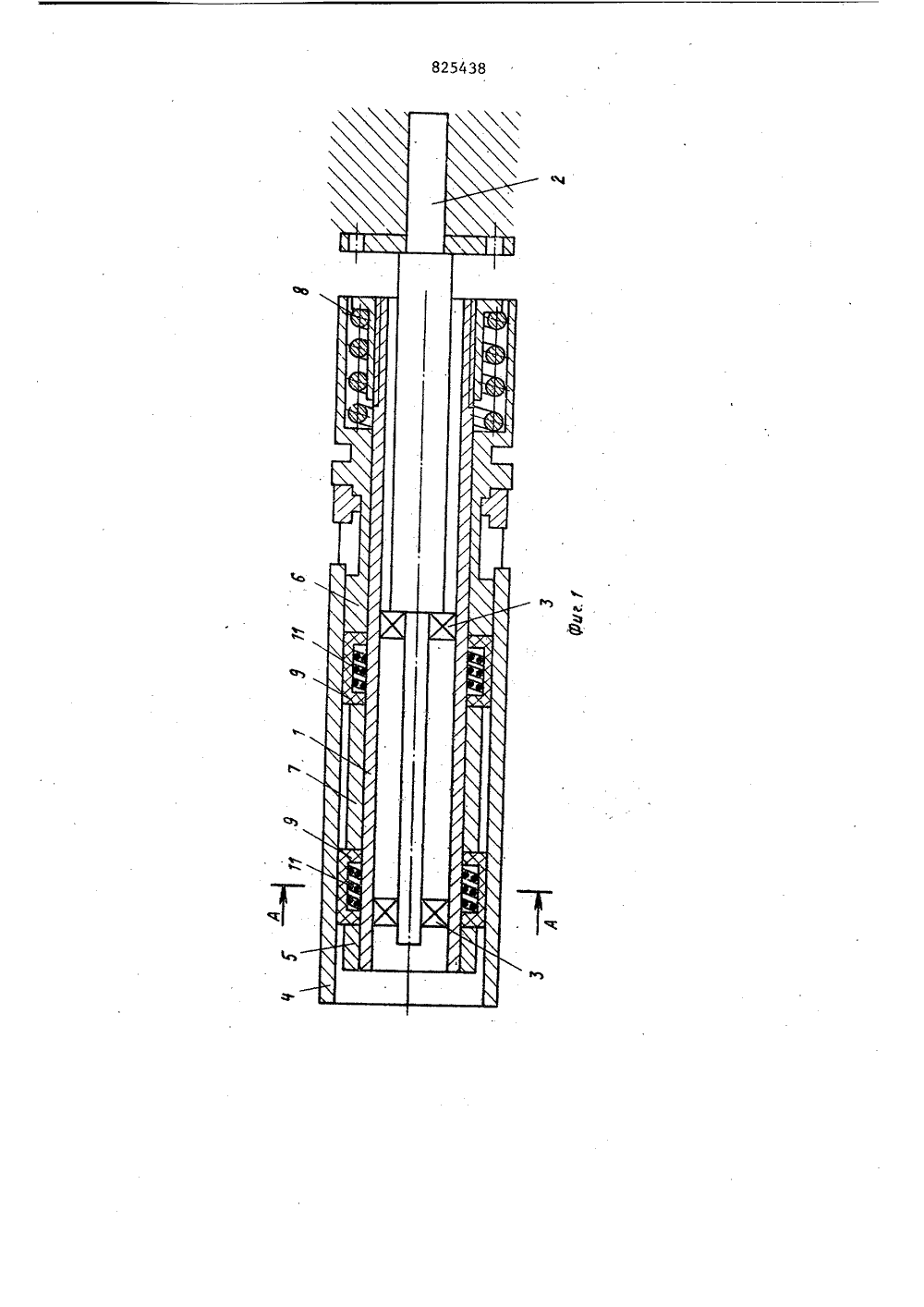

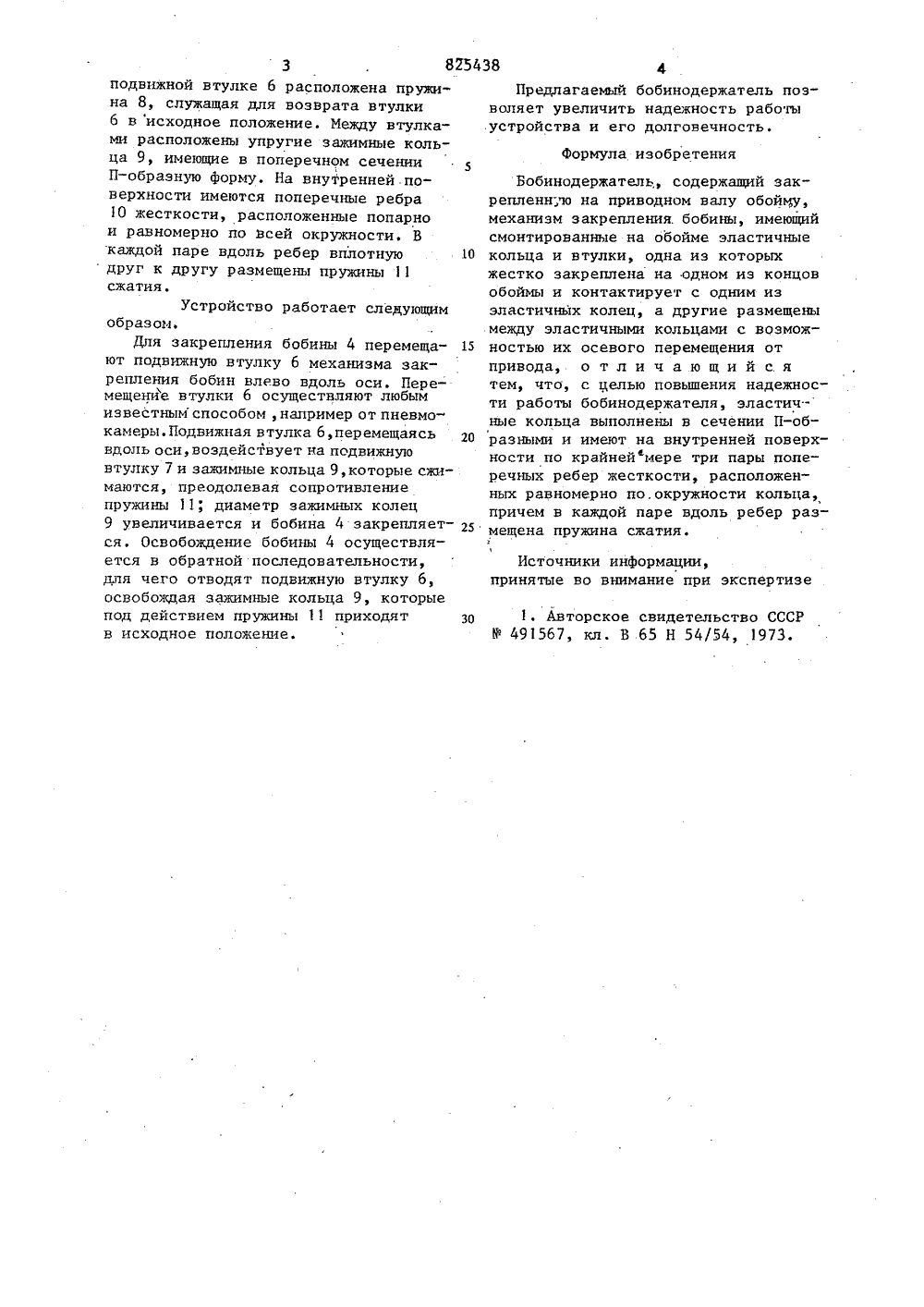

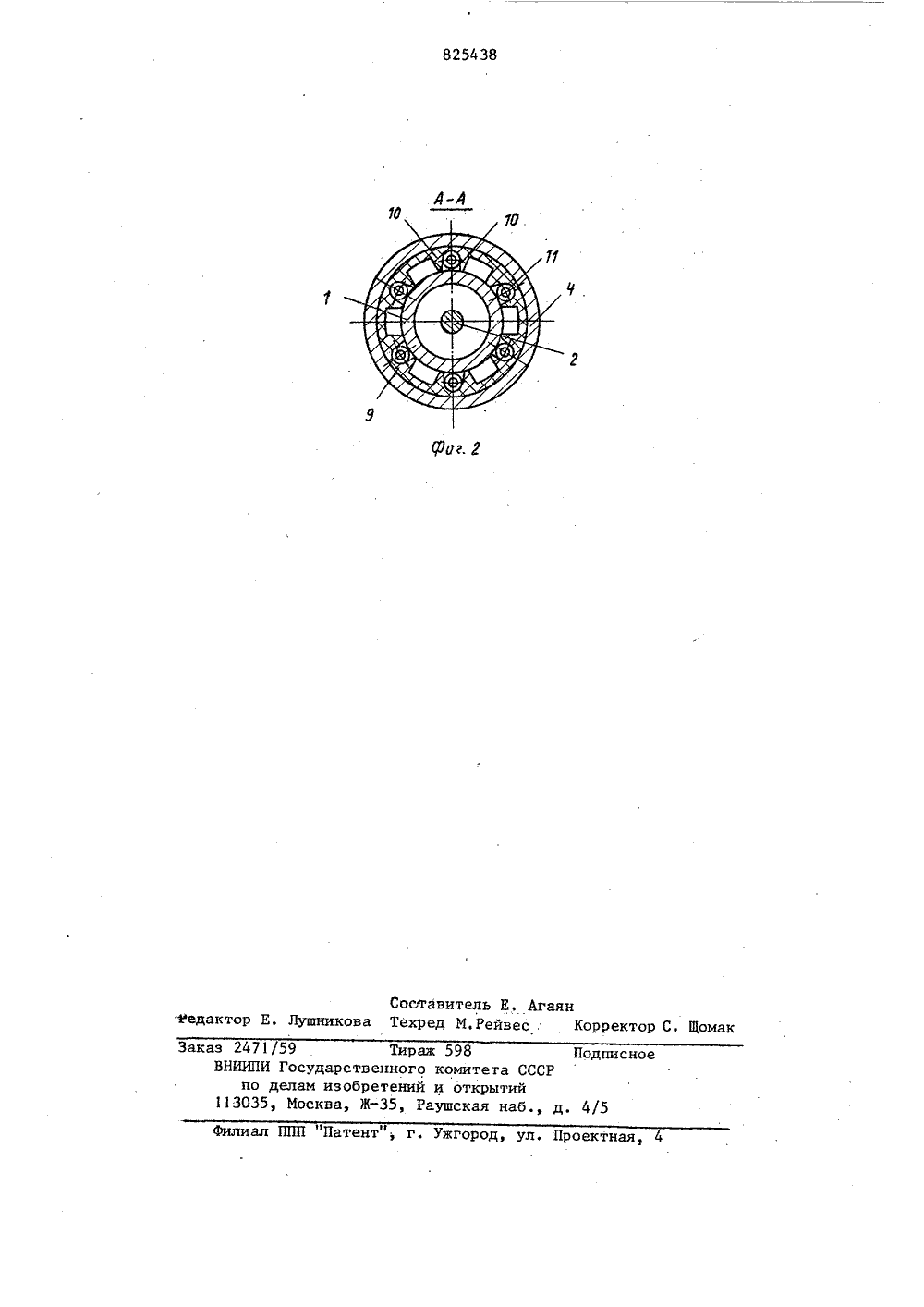

Сотоз СоеетсиннСоцнмнстнчесиннРесттубпнн ОП ИСАЙ ИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 11 825438(51) М. Кл. с присоединением заявки .% В 65 Н 54/54 Гесудврстеенный номнтет СССР оо делам изобретений и отнрытнй(53) УДК 677,46. .051 (088.8) Дата опубликования описания 30 .04. 8/Специальное конструкторско-технолотиЧеское бюро машин (химических волокон Ленинградского Йашиностроитеттьнсго /объединения им. К. Марксф(54) БОБИНОДЕРЖАТЕЛЬ Изобретение относится к производ,ству химических волокон, в частностик приемно-намоточным механизмам машиндля производства химических волокон,Известен бобинодержатель, содержащий закрепленную на приводном валуобойму, механизм закрепления бобины,имеющий смонтированные на обойме элас"тичные кольца и втулки, одна из которых жестко закреплена на одном изОконцов обоймы и контактирует с однимиз эластичных колец, а другие размещены между эластичными кольцами свозможностью их осевого перемещенияот привода 1,т 5Недостатком данной конструкции является ненадежность работы, а именносложность съема бобины, так как зажимное кольцо медленно восстанавливаетпервоначальное положение. Это приводитк.тому, что с. течением времени оно теряет свою упругость и первоначальныесвойства,. что приводит к неравномерности зажима бобин, и, следовательно,ухудшает качество паковки, что осо,бенно сказывается при работе на больших скоростях намотки.Цель изобретения - повышение на - дежности работы бобинодержателя.Указанная цель достигается тем, что эластичные кольца выполнены в сечении П-образными и имеют на внутренней поверхности, по крайней мере, три пары поперечных ребер жесткости, .расположенных равномерно по окружности кольца, причем в каждой паре вдоль ребер размещена пружина сжатия.На фиг.1 изображен бобинодержатель, общий вид,разрез; на Фиг.2 - сечение А-А на фиг,1.Бобинодержатель состоит из обоймы 1, смонтированной на неподвижной остеф 2 в подшипниках 3 с возможностью вращения. На обойме расположен механизм, служащий для Фиксации бобины 4, состоящий из неподвижной втулки 5 и подвижных 6 и 7 втулок, имеющих возможность осевого перемещения. ВФормула изобретения Бобинодержатель содержащий закрепленн-,ю на приводном валу обойму,механизм закрепления. бобины, имеющийсмонтированные на обойме эластичные 10 кольца и втулки, одна из которыхжестко закреплена на одном из концовобоймы и контактирует с одним изэластичных колец, а другие размещенымежду эластичными кольцами с возмож ностью их осевого перемещения отпривода, о т л и ч а ю щ и й с.ятем, что, с целью повышения надежности работы бобинодержателя, эластичные кольца выполнены в сечении П-об разными и имеют на внутренней поверхности по крайнеймере три пары поперечных ребер жесткости, расположенных равномерно по.окружности кольца,причем в каждой паре вдоль ребер размещена пружина сжатия. 3 8254 подвижной втулке 6 расположена пружина 8, служащая для возврата втулки 6 в исходное положение, Между втулками расположены упругие зажимные кольца 9, имеющие в поперечном сечении П-образную Форму. На внутренней поверхности имеются поперечные ребра 10 жесткости, расположенные попарно и равномерно по всей окружности. В каждой паре вдоль ребер вплотную друг к другу размещены пружины 11 сжатия.Устройство работает следующим образом.Для закрепления бобины 4 перемещают подвижную втулку 6 механизма закрепления бобин влево вдоль оси. Перемещение втулки 6 осуществляют любым известным способом, например от пневмокамеры. Подвижная втулка 6, перемещаясь вдоль оси,воздействует на подвижную втулку 7 и зажимные кольца 9,которые сжимаются, преодолевая сопротивление пружины 11; диаметр зажимных колец 9 увеличивается и бобина 4 закрепляется, Освобождение бобины 4 осуществляется в обратной последовательности, для чего отводят подвижную втулку 6, освобождая зажимные кольца 9, которые под действием пружины 11 приходят 30 в исходное положение. 38 фПредлагаемый бобинодержатель позволяет увеличить надежность работы устройства и его долговечность. Источники инФормациипринятые во внимание при экспертизе 1. Авторское свидетельство СССР9 491567, кл. В 65 Н 54/54, 1973.Составитель Е, Агаянредактор Е. Лушникова Техред М.Рейвес Корректор С, ЩомакЗаказ 2471/59 Тираж 598 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4
