Тренажер оператора систем управ-ления

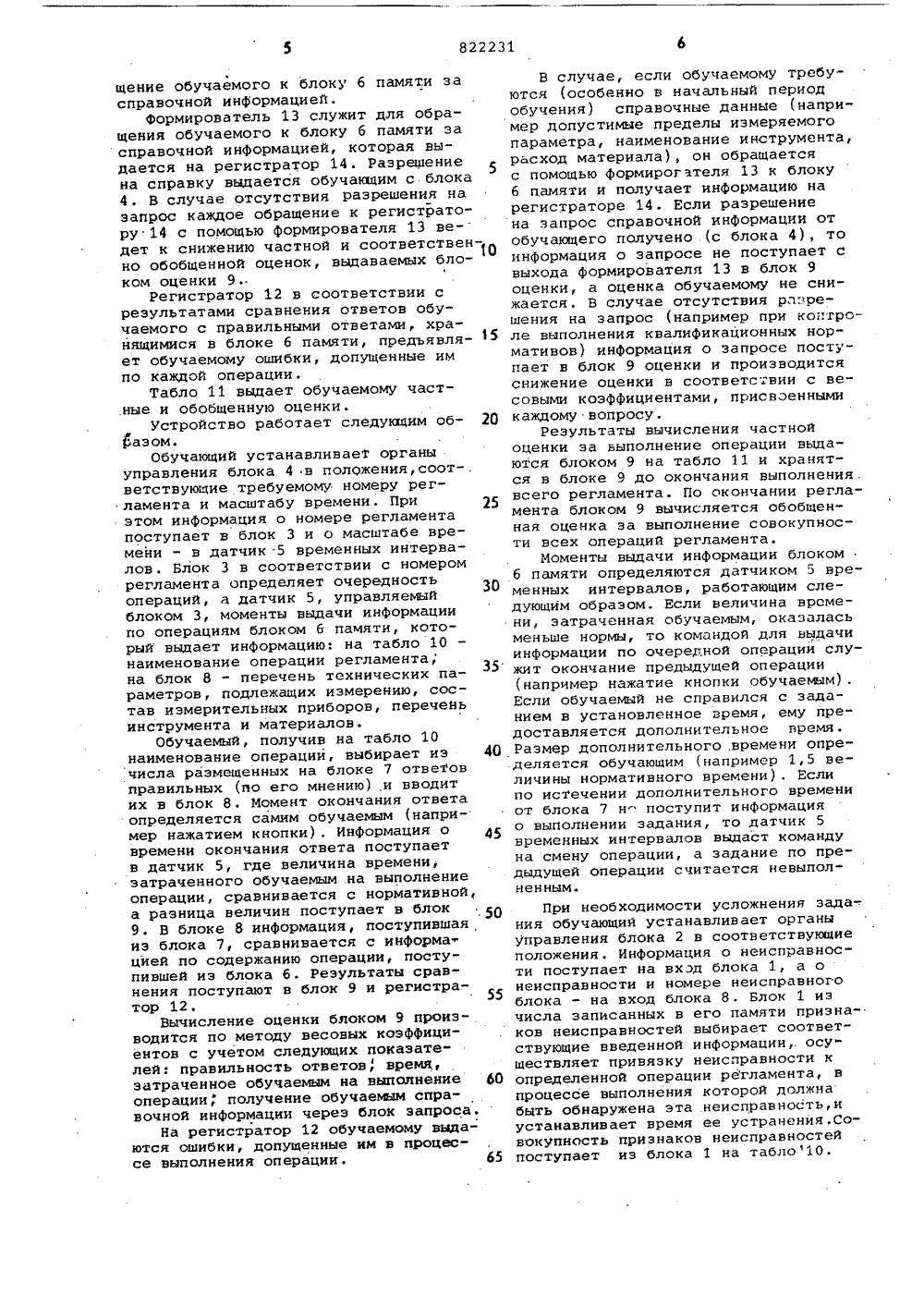

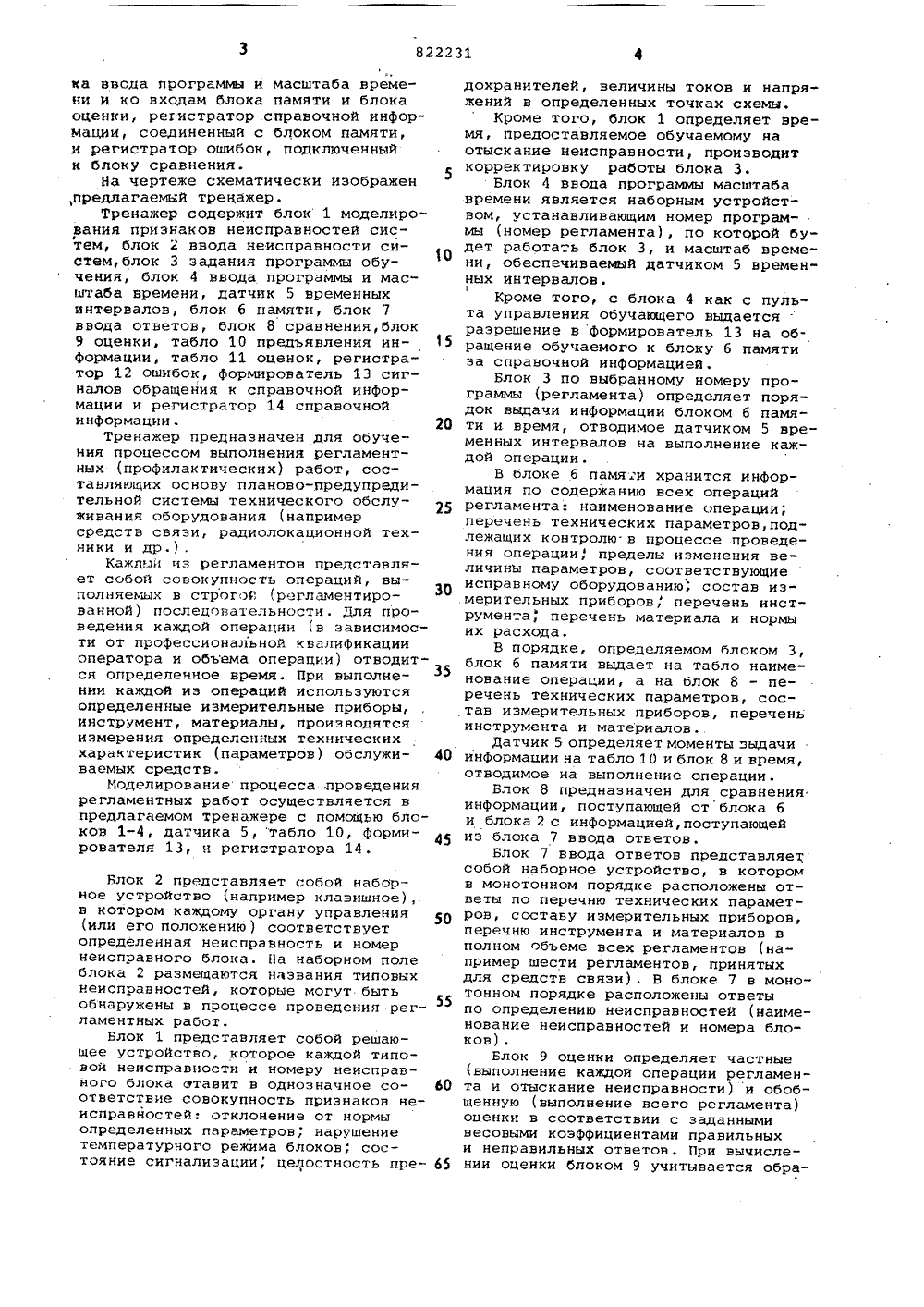

Блок 2 представляет собой наборное устройство (например клавишное), в котором каждому органу управления (или его положению ) соответствует определенная неисправность и номер неисправного блока, На наборном поле блока 2 размещаются названия типовых неисправностей, которые могут быть обнаружены в процессе проведения регламентных работ.Блок 1 представляет собой решающее устройство, которое каждой типовой неисправности и номеру неисправного блока ставит в однозначное соответствие совокупность признаков неисправностей: отклонение от нормы определенных параметров, нарушение температурного режима блоков, состояние сигнализации, целостность прека ввода программа и масштаба времени и ко входам блока памяти и блокаоценки, регистратор справочной информации, соединенный с блоком памяти,и регистратор ошибок, подключенныйк блоку сравнения.На чертеже схематически изображен,предлагаемый тренажер.Тренажер содержит блок 1 моделирования признаков неисправностей систем, блок 2 ввода неисправности систем, блок 3 задания программы обучения, блок 4 ввода программы и масштаба времени, датчик 5 временныхинтервалов, блок б памяти, блок 7ввода ответов, блок 8 сравнения, блок9 оценки, табло 10 предъявления информации, табло 11 оценок, регистратор 12 ошибок, Формиронатель 13 сигналов обращения к справочной информации и регистратор 14 справочнойинформации,Тренажер предназначен для обучения процессом выполнения регламентных (профилактических) работ, сос"тавляющих основу планово-предупредительной системы технического обслуживания оборудования (напримерсредств связи, радиолокационной техники и др)Каждыи чз регламентов представляет собой совокупность операций, выполняемых в строгой (регламентированной) последовательности. Для проведения каждой операции (в зависимости от профессиональной квалификацииоператора и объема операции) отводится определенное время. При выполнении каждой из операций используютсяопределенные измерительные приборы,инструмент, материалы, производятсяизмерения определенных техническиххарактеристик (параметрон) обслуживаемых средств.Моделированиепроцесса .проведениярегламентных работ осуществляется нпредлагаемом тренажере с помощью блоков 1-4, датчика 5, "табло 10, формирователя 13, и регистратора 14. 5 10 15 20 25 30 35 40 45 50 55 ЬО 65 дохранителей, величины токов и напрякений в определенных точках схемы.Кроме того, блок 1 определяет время, предоставляемое обучаемому наотыскание неисправности, производиткорректировку работы блока 3.Блок 4 ввода программы масштабавремени является наборным устройством, устанавливающим номер программы (номер регламента), по которой будет работать блок 3, и масштаб време"ни, обеспечиваемый датчиком 5 временных интервалов,Кроме того, с блока 4 как с пульта управления обучающего выдается .разрешение в формирователь 13 на обращение обучаемого к блоку б памятиза справочной информацией.Блок 3 по выбранному номеру программы (регламента) определяет порядок выдачи информации блоком б памяти и время, отводимое датчиком 5 временных интервалов на выполнение каждой операции.В блоке б памя:и хранится информация по содержанию всех операцийрегламента: наименование операции;перечень технических параметров,подлежащих контролю.в процессе проведе-.ния операции, пределы изменения величины параметров, соответствующиеисправному оборудованию, состав измерительных приборов, перечень инструмента, перечень материала и нормыих расхода.В порядке, определяемом блоком 3,блок б памяти выдает на табло наименование операции, а на блок 8 - перечень технических параметров, состав измерительных приборов, переченьинструмента и материалов.Датчик 5 определяет моменты зыдачиинформации на табло 10 и блок 8 и время,отводимое на выполнение операции.Блок 8 предназначен для сравненияинформации, поступающей от блока би блока 2 с информацией, поступающейиз блока 7 ввода ответов.Блок 7 ввода ответов представляетсобой наборное устройство, в которомн монотонном порядке расположены ответы по перечню технических параметров, составу измерительных приборов,перечню инструмента и материалов вполном объеме нсех регламентов (например шести регламентов, принятыхдля средств связи). В блоке 7 в монотонном порядке расположены ответыпо определению неисправностей (наименование неисправностей и номера блоков).Блок 9 оценки определяет частные(выполнение каждой операции регламента и отыскание неисправности) и обобщенную (выполнение нсего регламента)оценки в соответствии с заданнымивесовыми коэФфициентами правильныхи неправильных отнетов. При вычислении оценки блоком 9 учитывается обраВ случае, если обучаемому требуются (особенно в начальный периодобучения) справочные данные (например допустимые пределы измеряемогопараметра, наименование инструмента,расход материала), он обращаетсяс помощью Формирогателя 13 к блокуб памяти и получает информацию нарегистраторе 14. Если разрешениена запрос справочной информации отобучающего получено (с блока 4), тоинформация о запросе не поступает свыхода Формирователя 13 в блок 9оценки, а оценка обучаемому не снижается. В случае отсутствия ра решения на запрос (например при контроле выполнения квалификационных нормативов) информация о запросе поступает в блок 9 оценки и производитсяснижение оценки в соответствии с весовыми коэффициентами, присвоеннымикаждому вопросу.Результаты вычисления частнойоценки за выполнение операции выдаются блоком 9 на табло 11 и хранятся в блоке 9 до окончания выполнения.всего регламента. По окончании регламента блоком 9 вычисляется обобщенная оценка за выполнение совокупности всех операций регламента.Моменты выдачи информации блоком б памяти определяются датчиком 5 временных интервалов, работающим следующим образом, Если величина врсмени, затраченная обучаемым, оказалась меньше нормы, то командой для выдачи информации по очередной операции служит окончание предыдущей операции(например нажатие кнопки обучаемям). Если обучаемый не справился с заданием в установленное время, ему предоставляется дополнительное время. Размер дополнительного, времени определяется обучающим (например 1,5 величины нормативного времени). Если по истечении дополнительного времени от блока 7 н- поступит информация о выполнении задания, то датчик 5 временных интервалов выдаст команду на смену операции, а задание по предыдущей операции считается невыполненным.При необходимости усложнения зада-. ния обучающий устанавливает органы управления блока 2 в соответствующие положения. Информация о неисправности поступает на вход блока 1, а о неисправности и номере неисправного блока - на вход блока 8. Блок 1 из числа записанных в его памяти призна" ков неисправностей выбирает соответствующие введенной информации,. осу" ществляет привязку неисправности к определенной операции регламента, в процессе выполнения которой должна быть обнаружена эта неисправность,и устанавливает время ее устранения.Совокупность признаков неисправностей поступает из блока 1 на табло 10. щение обучаемого к блоку б памяти за справочной информацией.формирователь 13 служит для обращения обучаемого к блоку б памяти за справочной информацией, которая выдается на регистратор 14. Разрешение на справку выдается обучающим с блока 4. В случае отсутствия разрешения на запрос каждое обращение к регистратору 14 с помощью формирователя 13 ведет к снижению частной и соответствен- О но обобщенной оценок, выдаваемых блоком оценки 9Регистратор 12 в соответствии с результатами сравнения ответов обучаемого с правильными ответами, хранящимися в блоке б памяти, предъявля ет обучаемому ошибки, допущенные им по каждой операции.Табло 11 выдает обучаемому част.ные и обобщенную оценки.Устройство работает следующим об 6 азом.Обучающий устанавливает органы управления блока 4 в положения,соот-. ветствующие требуемому номеру регламента и масштабу времени . При 25 этом информация о номере регламента поступает в блок 3 и о масштабе времени - в датчик 5 временных интервалов, Блок 3 в соответствии с номером регламента определяет очередность операций, а датчик 5, управляемый блоком 3, моменты выдачи информации по операциям блоком б памяти, который выдает информацию; на табло 10 наименование операции регламента, на блок 8 - перечень технических параметров, подлежащих измерению, состав измерительных приборов, перечеиь инструмента и материалов.Обучаемый, получив на табло 10 наименование операции, выбирает иэ 40 числа размещенных на блоке 7 ответов правильных (но его мнению) и вводит их в блок 8. Момент окончания ответа определяется самим обучаемым (например нажатием кнопки). Информация о 45 времени окончания ответа поступает в датчик 5, где величина времени, затраченного обучаемым на выполнение операции, сравнивается с нормативной, а разница величин поступает в блок 9. В блоке 8 информация, поступившая из блока 7, сравнивается с ииформа цией по содержанию операции, поступившей из блока б. Результаты сравнения поступают в блок 9 и регистратор 12.Вычисление оценки блоком 9 производится по методу весовых коэффициентов с учетом следующих показателей: правильность ответов, время, затраченное обучаемым на выполнение 60 операции, получение обучаемым справочной информации через блок запроса,На регистратор 12 обучаемому видаются ошибки, допущенные им в процессе выполнения операции. 65822231 Формула изобретения 15 Составитель А. КарловНедолуженко Техред Е.Гаврилешко Корректор Н.Сте актор Поомитета СССРоткрытийшская наб.,1/77 Тираж 484 ВНИИПИ Государственного по делам изобретений 113035, Москва, Ж, Раэ исное дф илиал ППП "Патентф, г. Ужгород, ул. Проектная,Обучаемый , анализируя зту совокупность признаков типовой неисцравности, должен определить саму неисправность и номер неисправного блока путем выбора правильного (по мнению обучаемого) ответа иэ числа всех возможных ответов блоков, расположенных в монотонном порядке в блоке 7 ввода ответов. Ответы обучаемого сравниваются в блоке 8 сравнения с информацией, поступающей из блока 2, а результаты сравнения поступают в блок 9 оценки и на регистратор 12.Информация о привязке введенной неисправности к определенной операции и о требуемом времени устранения поступает в блок 3, который корректирует работу датчика 5, вводя поправку на время выполнения операции с учетом времени устранения неисправности. Момент окончания проведения операции и устранения неисправности определяется обучаемым (например нажатием кнопки), о чем сигнал поступает иэ блока 7 в датчик 5 и на вход блока 1. Под воздействием укаэанного сигнала происходит смена признаков неисправностей и наименования операции регламента на табло 10. Оценка правильности определения неисправности с учетом затраченного на ее устранение времени производится аналогично оценке правильности выполнения операции регламента.Предлагаемое устройство может быть использовано при оснащении специалиэированных учебных кабинетовдля подготовки специалистов по техническому обслуживанию оборудования(например, средств связи, радиолокационной техники и т.п.) и для контроля уровня профессиональной подготовки технического персонала. Использование предлагаемоо изобретения обеспечивает сокращение вре. мени подготовки и сроков освоения новой техники с повышенной точностью подготовки операторов. Тренажер оператора систем управления по авт. св. В 732974, о т л ич а ю щ и й с я тем, что, с цельюповышения точности обучения, он со держит формирователь сигналов обращения к справочной информации, подключенный к выходу блока ввода программы и масштаба времени и ко входам блока памяти и блока оценки, регистратор справочной информации,соединенный с блоком памяти, и регистратор ошибок, подключенный кблоку сравнения. ИСточники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР Ю 732974, кл. 6 09 В 9/00,1977 (прототип).
