Стабилизированный источник питания

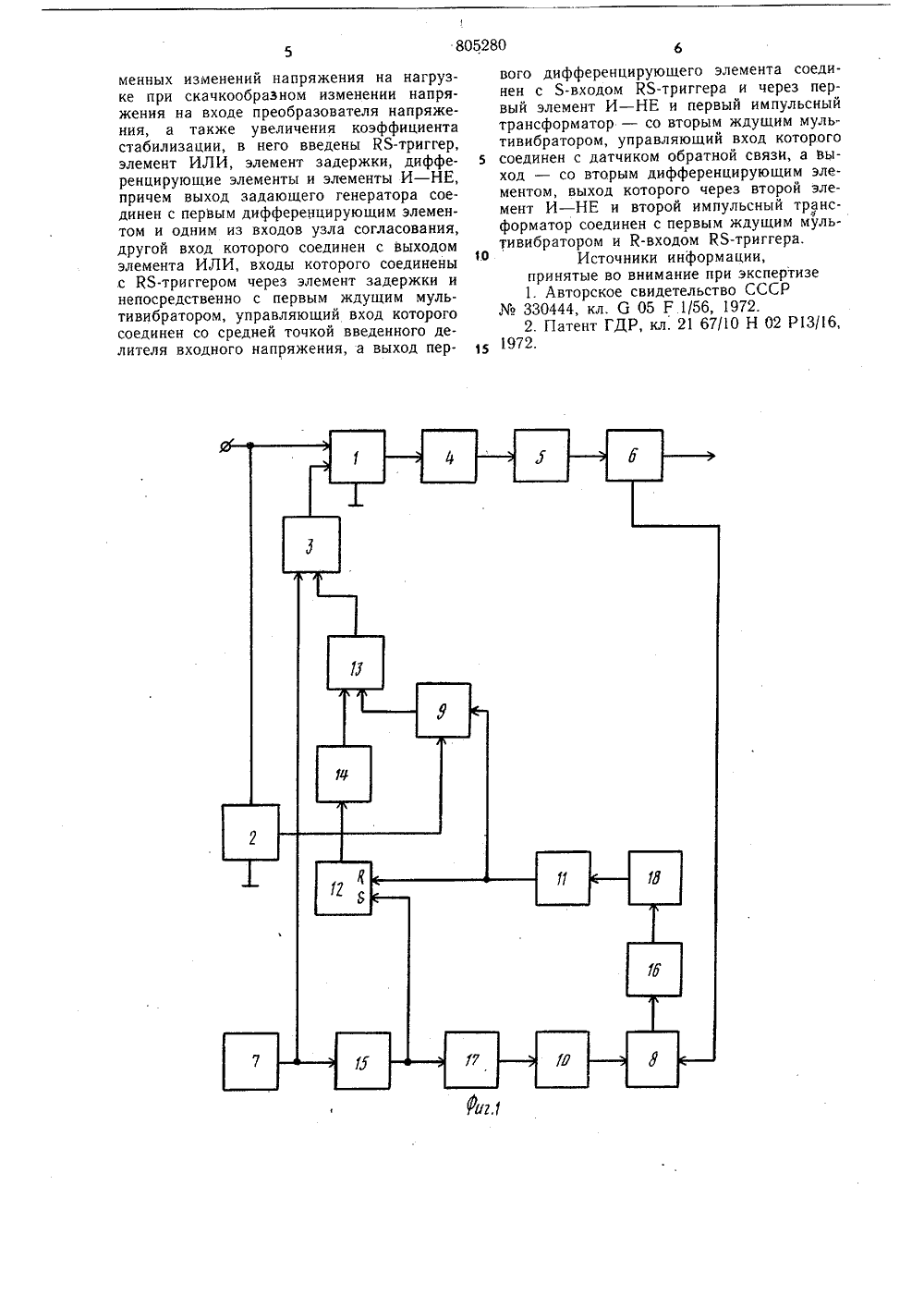

ОП ИСАНИЕИЗОБРЕТЕН ИЯК .АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскинСощивлистическикРеспублик(51) М. Кл.з б 05 Г 1/56 Государстеенный комитет Опубликовано 15,02.81. Бюллетень6Дата опубликования описания 20.02.81(53) УДК 621 316 .722.1(088.8) по делам изобретений и открытий(54) СТАБИЛИЗИРОВАННЫИ ИСТОЧНИК ПИТАНИЯ Изобретение относится к электротехнике и может быть использовано в качестве источника стабильного напряжения для электронно-и радиоустройств,Известен стабилизированный источник питания, содержащий ключевой регулирующий элемент, сглаживающий фильтр, датчик обратной связи, задающий генератор, делитель напряжения, включенный на входе регулирующего элемента, и схему управления 1).Известно устройство обладает хорошим динамическим коэффициентом стабилизации, однако его недостатком является невозможность введения гальванической развязки вход-выход. Наиболее близким по технической сущности к предлагаемому является стабилизированный источник питания, содержащий преобразователь напряжения, вход которого соединен с входными клеммами, а управляющий вход - с выходом узла согласования, а выход преобразователя через выпрямитель, сглаживающий фильтр и датчик обратной связи соединен с выходными клеммами, задающий генератор, два ждущих мультивибратора и два импульсных трансформатора СЯ 3,Недостатком этого стабилизированногоисточника питания является низкий динамический коэффициент стабилизации по входному напряжению.Целью изобретения является устранениекратковременных изменений напряжения нанагрузке при скачкообразном изменении напряжения на входе преобразователя напряжения, а также увеличение коэффициента10 стабилизации.Указанная цель достигается тем, что визвестный стабилизированный источник питания введены КЯ-триггер, элемент ИЛИ,элемент задержки, дифференцирующиеэлементы и элементы И - НЕ, причем вы 15ход задающего генератора соединен с первым дифференцирующим элементом и одним из входов узла согласования, другойвход которого соединен с выходом элемента ИЛИ, входы которого соединены с КЬзт триггером через элемент задержки, и непосредственно с первым ждущим мультивибратором, управляющий вход которого соединен со средней точкой введенного делителя входного напряжения, а выход первоголизации источника,25 Формула изобретения 50 55 дифференцирующего элемента соединен с 5- входом ВЯ-триггера и через первый элемент И - НЕ и первый импульсный трансформатор - - со вторым ждущим мульти- вибратором, управляющий вход которого соединен с датчиком обратной связи, а выход - со вторым дифференцирующим элементом, выход которого через второй элемент И - НЕ и второй импульсный трансформатор соединен с первым ждущим мультивибратором и К-входом КЬ-триггера.На фиг. 1 приведена структурная схема стабилизированного источника питания, где 1 - преобразователь напряжения; 2 - делитель напряжения; 3 - узел согласования; 4 - выпрямитель; 5 - сглаживающий фильтр; 6 - датчик обратной связи; 7 - задающий генератор; 8 - ждущий мульти- вибратор; 9 - ждущий мультивибратор;10 - импульсный трансформатор; 11 - импульсный трансформатор; 12 - КЯ-триггер;13 - элемент ИЛИ; 14 - элемент задержки; 15 - первый дифференцирующий элемент; 16 - второй дифференцируюший элемент; 17 - первый элемент И - НЕ; 18 - второй элемент И - НЕ.Принцип работы стабилизированного источника питания заключается в следующем.Задающий генератор 7 вырабатывает импульсы с частотой следования, вдвое превышающей частоту работы преобразователя напряжения 1. На фиг. 2 приведены диаграммы напряжений, поясняющие работу стабилизированного источника питания. На диаграмме А (фиг. 2) показаны импульсы на выходе задающего генератора. С выхода задающего генератора импульсы поступают на один из входов узла 3 согласования и на первый дифференцирующий элемент 15. Короткие импульсы с выхода первого дифференцирующего элемента (диаграмма Б, фиг,2) устанавливают в положение 1 КЯ- триггер 12, а также поступают на первый элемент И - НЕ 17, который придает импульсам форму, удобную для передачи первым импульсным трансформатором 10 (диаграмма В, фиг. 2), Импульсы с выхода первого импульсного трансформатора запускают первый ждущий мульти- вибратор 8, На выходе первого ждущего мультивибратора вырабатываются импульсы (диаграмма Г, фиг. 2), длительность которых пропорциойальна сигналу обратной связи, поступающему с датчика 6 обратной связи. Далее импульсы дифференцируются вторым дифференцирующим устройством0 (диаграмма Д, фиг.2) и поступают на второй элемент И - НЕ 18, который придает импульсам форму, удобную для передачи вторым импульсным трансформаторам 11. На вход второго импульсного трансформатора поступают короткие импульсы, которые сфомированы задним фронтом импульсов, выработанных первым ждущим мульти вибратором (диа 5 1 О 15 20 эо 35 40 45 грамма Е, фиг. 2). Короткие импульсы с выхода второго импульсного. трансформатора запускают второй ждущий мультивибратор 9 и устанавливают в положение 0 К 5-триггер. Следовательно, на выходе КЗ- триггера формируются импульсы, равнь(е по длительности импульсам на выходе первого мультивибратора (диаграмма Ж, фиг. 2), Второй ждущий мультивибратор 9 вырабатывает импульсы, длительность которых пропорциональна сигналу, поступающему с делителя 2 напряжения (диаграмма 3, фиг. 2),Делитель напряжения подключен к входным клеммам устройства, и сигнал со средней точки делителя напряжения поступает на управляющий вход второго ждущего мультивибратора непосредственно, минуа цепь обратной связи. Следовательно, при линейной зависимости длительности импульса, вырабатываемого вторым ждущим мультивибратором, от управляющего сигнала стабилизированный источник питания полностью скомпенсирует быстрое (скачкообразное) изменение входного напряжения. Кроме того, этот дополнительный канал регулирования повышает коэффициент стабиС выхода второго ждущего мультивибратора импульсы поступают на один из входов элемента ИЛИ 13. На второй вход элемента ИЛИ через элемент 13 задержки поступают импульсы с выхода КЬ-триггера, Элемент задержки осуществляет сдвиг импульсов на время, равное времени срабатывания второго ждущего мультивибратора (диаграмма И, фиг. 2). Элемент ИЛИ складывает импульсы по длительности. С выхода элемента ИЛИ управляющие импульсы, равные по длительности сумме импульсов первого и второго ждущих мультивибраторов (диаграмма К, фиг. 2), поступают на второй вход узла 3 согласования, Узел согласования разводит управляющие импульсы на два канала, усиливает и подает на базы транзисторов преобразователя 1 напряжения. Выходная обмотка преобразователя напряжения через выпрямитель 4, сглаживающий фильтр 5 и датчик обратной связи соединена с нагрузкой,Стабилизированный источник питания, содержащий преобразователь напряжения, вход которого соединен с входными клеммами, управляющий вход - с выходом узла согласования, а выход преобразователя через выпрямитель, сглаживающий фильтр и датчик обратной связи соединен с выходными клеммами, задающий генератор, два ждущих мультивибратора и два импульсных трансформатора, отличающийся тем, что, с целью устранения кратковременных изменений напряжения на нагрузке при скачкообразном изменении напряжения на входе преобразователя напряжения, а также увеличения коэффициента стабилизации, в него введены КЯ-триггер, элемент ИЛИ, элемент задержки, дифференцирующие элементы и элементы И - НЕ, причем выход задающего генератора соединен с перным дифференцирующим элементом и одним из входов узла согласования, другой вход которого соединен с выходом элемента ИЛИ, входы которого соединены с КЯ-триггером через элемент задержки и непосредственно с первым ждущим мультивибратором, управляющий вход которого соединен со средней точкой введенного делителя входного напряжения, а выход первого дифференцируюшего элемента соединен с 5-входом КЬ-триггера и через первый элемент И - НЕ и первый импульсныйтрансформатор - со вторым ждущим мультивибратором, управляющий вход которого5 соединен с датчиком обратной связи, а Выход - со вторым дифференцируюшим элементом, выход которого через второй элемент И - НЕ и второй импульсный трансформатор соединен с первым ждущим мультивибратором и К-входом Ю-триггера.1.0Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР330444, кл. б 05 Р 1/56, 1972.2, Патент ГДР, кл. 21 67/10 Н 02 Р 13/16,1972.805280 Составитель В. СоловьевТехред А Бойкас Корректор О. Билак Тираж 951 Подписное Редактор А. Наурсков Заказ 10683/70 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж - 35, Раушская .наб., д, 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
