Система контроля работы обору-дования

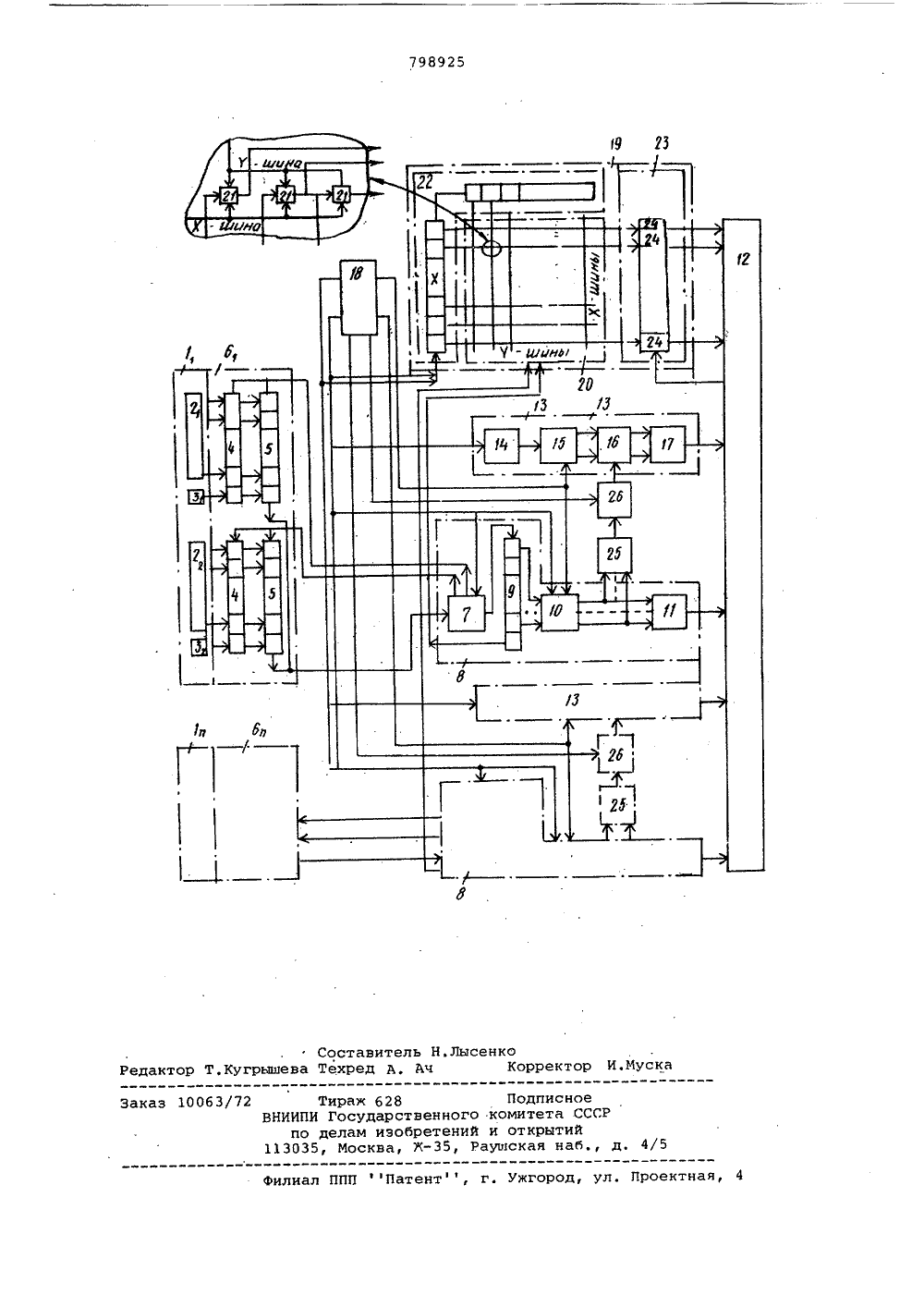

Союз Советскик Социалистических Республик(22) Заявлено 250479 (21)27 б 1415/18-24с присоединением заявки Ио(51)м (з С 07 С 3/00Г 08 С 19/28 Государственный комитет СССР по делам изобретений и открытийДата опубликования описании 230131(54) СИСТЕМА КОНТРОЛЯ РАБОТЫ ОБОРУДОВАНИЯ Изобретение относится к автомати ке и вычислительной технике и предназначено для контроля работы производственного оборудования, в частности для учета выпуска продукции, времени простоя каждой единицы оборудования по различным причинам,Известны устройства, представляющие собой законченный набор блоков, выполняющих функции сбора, накопления и выдачи потребителям произ;" водственной информации, Формируемой на каждом рабочем месте с помощью пультов ввода и сигнальных датчиков. Причем опрос последних осуществляется устройством последовательно по раздельным линиям связи 1.ФНедостатком таких устройств является наличие большого числа линий связи. Эти устройства предназначены для эксплуатации обычно в цеховых условиях, когда все единицы контролируемого оборудования размещены на большой площади, что приводит,к увеличению длины провэдов и, соответственно, к повышению стоимости систем сбора произвэдственной инф:эрг: мации.Наиболее близкой по технической сущности к предлагаемой является система контроля работы оборудования, содержащая группы датчиков,блоки ввода информации, блоки адресации, блэк управления, блокиэлементов ИЛИ и электронную вычисли"тельную машину, первые выходы блокауправления соединены с первыми входами блоков адресации и блоков ввода информации, первые выходы которыхподключены к первым входам электронной вычислительной машины, вторые выходы блоков ввода информациисоединены со входами соответствующихблоков элементов ИЛИ, вторые выходы15 блока управления подключены ко вторым входам блоков ввода информации2,Недостатком данной системы является необходимость опроса всех мно 20 гопозиционных датчиков и ввода вЭВМ информации с одинаковой скоростью. В реальных производственныхусловиях Функционирования системыконтроля частота поступления сигналов а также их ввод в ЭВМ) с каждой единицы контролируемого производственного оборудования резкосокращается. Например, на высокопроизводительном оборудовании (автомаитических линиях, отдельных станкахавтоматах и т.п,) интенсивность вйпуска штучной продукции (от 1 до нескольких десятков шт. в сек) значительно выше, чем частоты сигналов контроля простоев оборудования, возникающих по различным причинам. Поэтому функциональные возможностии область применения известного устройства ограничены.Цель изобретения - расширениефункциональных возможностей системы,Поставленная цель достигаетсятем, что в систему введены группывходных регистров, элементы совпадения и дополнительный накопитель, выходы групп входных регистров соединены со вторыми входами соответствующих блоков ввода информации, третьивыходы которых подключены к первым входам групп входных регистров, выходы групп датчиков подключены к соответствующим вторым входам групп входных регистров, первые выходыблока управления соединены с первымвходом дополнительного накопителя, четвертые выходы блоков ввода информации подклюЧены ко вторым входам дополнительного накопителя, выходыкоторого соединены со вторыми входами электронной вычислительной машины, выход которой подключен к третьему входу дополнительного накопителя, третий выход блока управления и выход элемента ИЛИ соединены со входами соответствующего элемента И, выход которого подключен к третьему входу блока адресации.35На чертеже представлена блок-схема устройства.Система содержит группы датчиков 1 - 1, пульты ввода 2 - 2 п, сигнализаторы 31 - Зи входные регист ры 4 - 4, блоки 5 - 5 ключей, группы входных регистров 6 6, блок 7 опроса, блоки 8 - 8ввода информации, буферный регистр 9, блок элементов И, блок 11 ввода дискретной информации, электронную вычислительную машину 12, блоки 13 - 13 адресации, детектор 14, регистр 15 адреса, блок элементов И 16, блок 17 ввода инициативных сигналов, блок 18 управления, до- ) полнительный накопитель 19, первую матрицу 20, ключи 21, кольцевой счетчик 22, вторую матрицу 23, блок 24 ввода число-импульсных сигналов, блоки элементов ИЛИ 25 - 25, эле менты совпадения 26 - 26Система контроля работает следующим образом.В нормальном режиме работы оборудования информация о выпуске очеред-ного штучного изделия с данной единицы поступает автоматически от сигнализатара 3 через ключ блока 5 на информационный вход соответствующей ячейки входного регистра 4, где запоминается. В случае остановки оборудования информация о причинах простоя вводится через пульт 2 в соответствующую ячейку регистра 4. Эти операции производятся независимо по всем единицам контролируемого оборудования, объединенного в И групп, соответствующих производственным участкам, цехам.Путем подачи первой серии импульсов с выхода первой группы блока 18 опроса и коммутации ее последним на управляющие входы входного регистра и блока 5 клапанов в соответствующей (первой) группе 6 записанная информация из регистра 5 в последовательном коде поступает на информационный вход блока 7 опроса и через него переписывается в буферный регистр 9. Причем серия импульсов поступает на управляющий инверсный вход блока 4, чем обеспечивается отсоединение пульта 2 и сигнализатора 3 на время опроса. Эта же первая серия импульсов, поступая на соответствующие входы детектора 14 в блоке 13 адресации и счетчика 22 в дополнительном накопителе, устанавливает их в первое состояние, соответствующее номеру опрашиваемого датчика.В случае наличия 1 в последней (нижней по схеме) ячейке регистра 3 (т.е. сигнала об изготовлении на этом рабочем месте с единицы продукции), она переписывается в соответствующий блок 24, закрепленный за данным сигнализатором 3. В случае наличия по данному рабочему месту информации (хотя бы одной 1 в остальных ячейках регистра 9) о причинах простоя, она в параллельном коде поступает через группу 10 трехвходовых элементов И в блок 11 ввода дискретной информации, где запоминается, Одновременно эта информация поступает на входы элемента 25 ИЛИ, с выхода которого Формируется управляющий сигнал для схемы 26 совпадения. В момент прихода управляющего сигнала (из блока 18) на второй вход элемента 26 на его выходе Формируется команда, по которой адрес опрашиваемого датчика из регистра 15 переписывается через группу 16 элементов И в блок 17 ввода инициативных сигналов. Этот код поступает в ЭВМ 12 и является командой для прерывания работы ЭВМ (по другим задачам), Вводится информация из блока 11 в отведенную для данного рабочего места зону памяти ЗУ через процессор, либо непосредственно, Передача информации между блоками системы производится в течение паузы между соответствующими сериями опросных импульсов путем пбдачи инверсных сигналов на соответствующие управляющие входы, После опроса пеового датчика очередными пачками производится опрос второгои последующих датчиков группы 1. Затем аналогичные операции производятся со второй группой 1 и т.д.Таким способом удается передатьпо одной линии связи между внутрицеховыми устройствами и ЭВМ информа.цию, поступающую с разной частотойвыпуска продукции и сигнализациюо причинах простоя. По программе,записанной в ЭВМ, поступающая инфор:мация обрабатывается (суммируетсявыпуск продукции и время простояданной единицы по причинам, вычисляется общее время простоя за контро-.лируемый промежуток времени, смену,декаду и т .д.) и может быть использована для диспетчерского управления,Такое устройство системы позволяет также повысить ее живучесть засчет введения дополнительного накопителя, так как в случае временногоотказа ЭВМ информация о выпуске продукции сохраняется, а ее ввод вдальнейшем после восстановленияфункционирования ЭВМ позволяет косвенно оценить работу за этот промежутокконтролируемого оборудования, крометого, сохраняется экономия машинноговремени ЭВМ .путем освобождения ее отпроцесса непрерывного опроса датчиков независимо от наличия или отсутствия информации, предназначенной для ввода ЭВМ. Это достигаетсясовмещением сигнала адреса опрашиваемого датчика с инициативным сигналом вызова ЭВМ и передачей еготолько в случае наличия информации,предназначенной для ввода. Такимобразом, предлагаемая система контроля обладает большими функциональными воэможностями и может иметьболее широкую область применения,Формула изобретения Система контроля работы оборудования, содержащая группы датчиков,5 10 15 20 2 30 блоки ввода информации, блоки адресации, блок управления, блоки элементов ИЛИ и электронную вычислительную машину, первые выходы блокауправления соединены с первыми входами блоков адресации и блоков ввода информации, первые выходы которых подключены к первым входамэлектронной вычислительной машины,вторые выходы блоков ввода инйорма."ции соединены со входами соответствующих блоков элементов ИЛИ, вторыевыходы блока управления подключеныко вторым входам блоков ввода инфор-,,мации и блоков адресации, о т л ич а ю щ а я с я тем, что, с цельюрасширения функциональных возможностей системы, в нее дополнительно введены группы входных регистров,элементы И и дополнительный накопитель, выходы групп входных регистров соединены со вторыми входамисоответствующих блоков ввода информации, третьи выходы которых подключены к первым входам групп входных регистров, выходы групп датчиков подключены к соответствующимвторым входам групп входных регистров, первые выходы блока управлениясоединены с первым входом дополнительного накопителя, четвертыевыходы блоков ввода информации подключены ко вторым входам дополнительного накопителя, выходы которогосоединены со вторыми входами электронной вычислительной машины, выход которой подключен к третьему входу дополнительного накопителя, третий выход блока управления и выход элемента ИЛИ соединены со входами соответствующего элемента И, выход которого подключен к третьему входу блока адресации.Источники информации, принятые во внимание при экспертизе1. Авторское свидетельство ССС Р 2290 б 9, кл, О 07 С 3/00, 15.12.65.2, Авторское свидетельство СГГРпо заявке, М 2516181/24,кл, 6 Об Р 3/ОО, 1977 (прототип).798925 Составитель Н.ЛысенкоРедактор Т,Кугрышева Техред А, Ач Корректор И.Муска аказ 10063/72 илиал ППП Патентф, г. Ужгород, ул. Проектная,ж 628ударственногм иэобретенисква, 7(-35,ВНИИПИ Го по дел 113035, МПодписноекомитета СССРи открытийупуская наб
