Селектор импульсов вторичныхцифровых часов

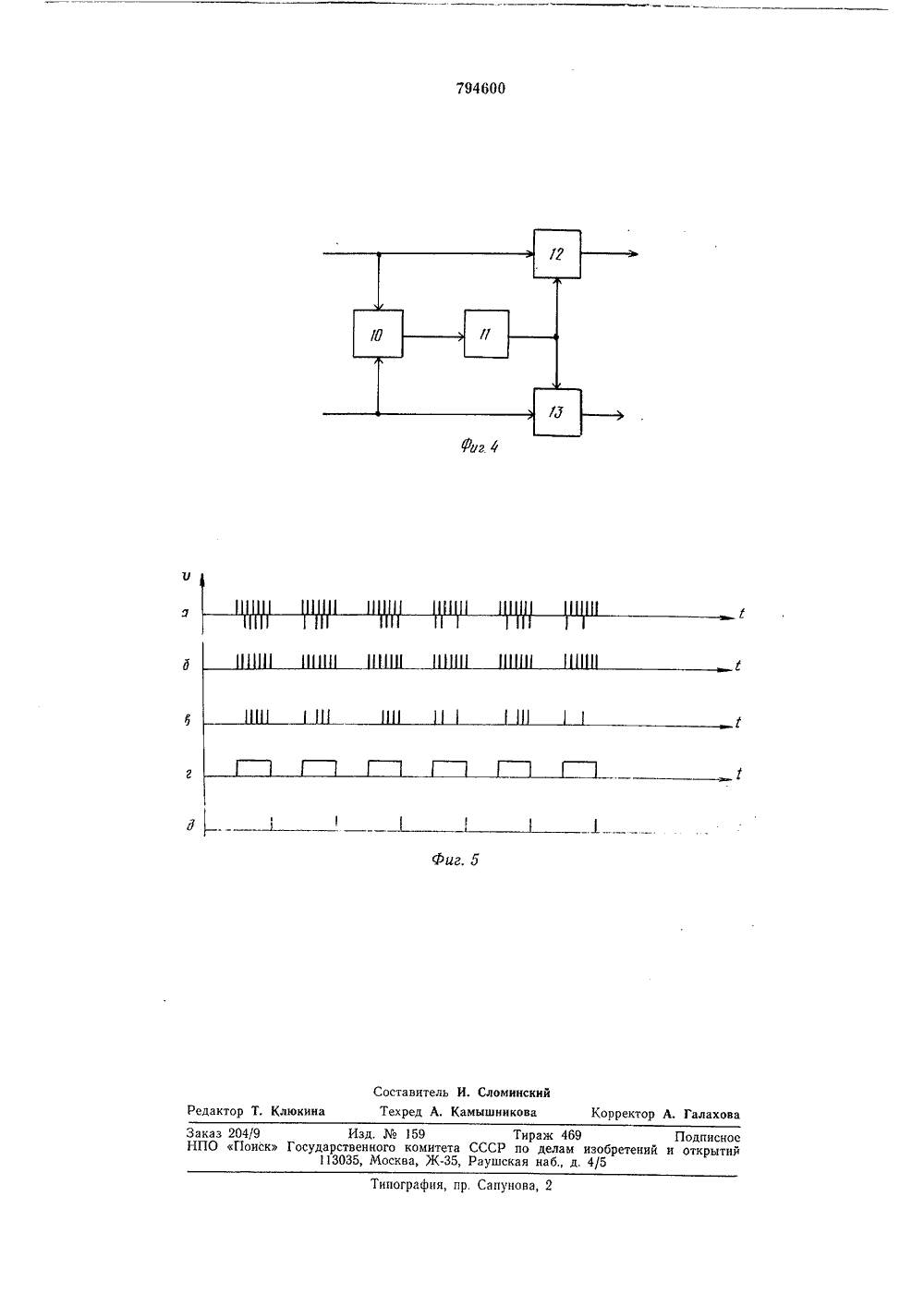

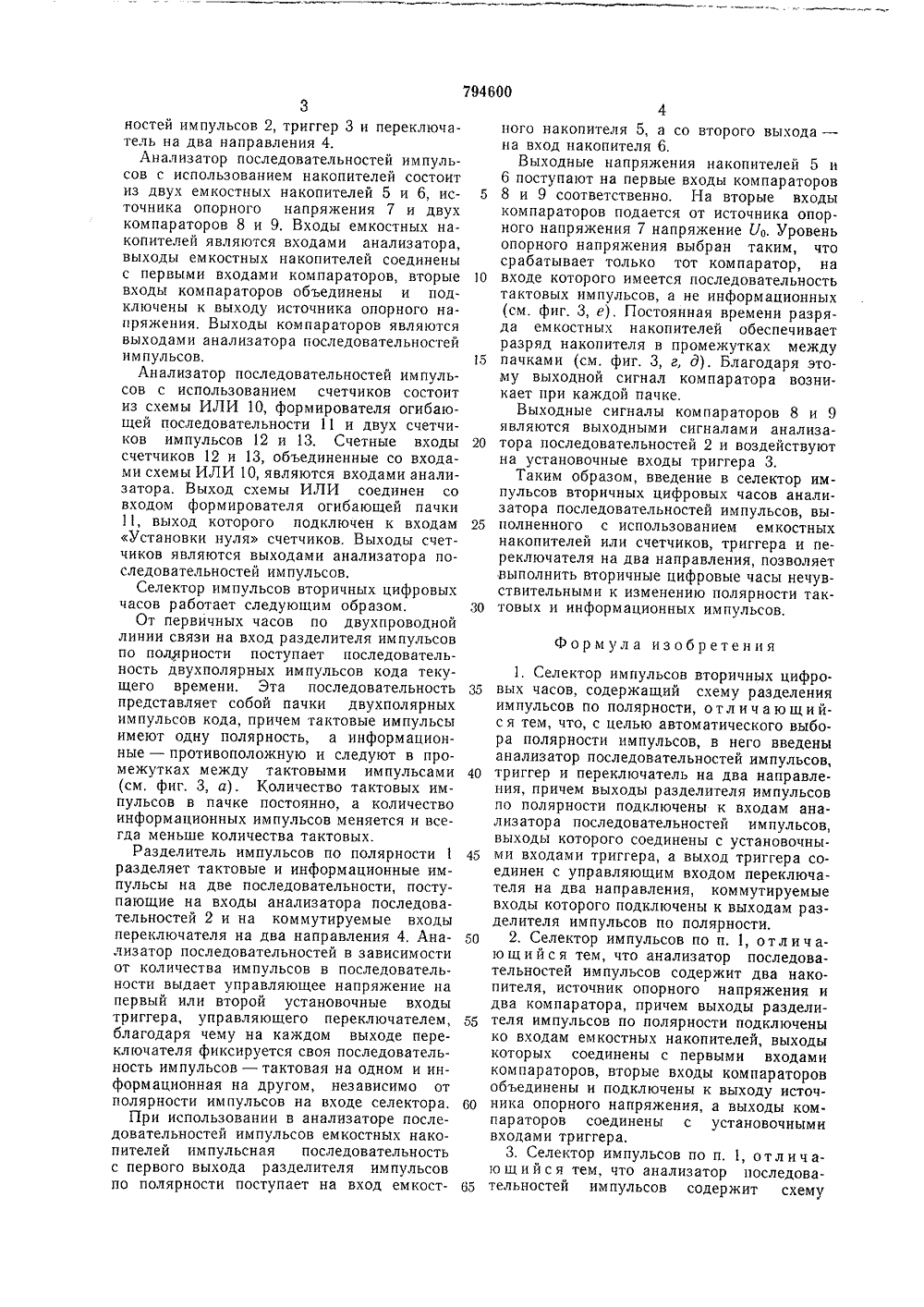

(11) 794600 Союз Советских Социалистических Республик) Опубликовано 07.0 делам изобретений и открытии 45) Да ия описания 07.01.81 убликов 2) Авторы изобретен Ю. Д. Борисов, А. В,инов, В. М. Шляндин и Э. Х. Чичев 1) Заявитель Пензенский олитехническии инсти В ВТОСОВ(54) СЕЛЕ ЪХ ЦИФ ИМПУЛЬС Чкущего времени, поступающих отфУ ных часов.Для этого в селектор импульсов вторичных цифровых часов, содержащий схему разделения импульсов по полярности, введены анализатор последовательностей импульсов, триггер и переключатель на два направления, причем выходы разделителя импульсов по полярности подключены к входам анализатора последовательностей, выходы которого соединены с установочными входами триггера, а выход триггера соединен с управляющим входом переключателя на два направления, коммутируемые входы которого подключены к выходам разделителя импульсов по полярности. На фиг. 1 приведена структурная схема селектора импульсов вторичных цифровых часов; на фиг. 2 - структурная схема анализатора последовательностей импульсов с использованием накопителей; на фиг. 3 - соответствующие эпюры сигналов; на фиг.4 - структурная схема анализатора последовательностей импульсов с использованием счетчиков; на фиг. 5 - соответствующие эпюры сигналов.Селектор импульсов вторичных цифровых часов содержит разделитель импульсов по полярности 1, анализатор последователь 1Изобретение относится к хронометрическим системам с передачей информации в кодированном виде и может быть использовано как в составе автоматизированных систем управления, так и в быту,Известны вторичные электронные часы, входящие в состав цифровой хронометрической системы с передачей информации в кодированном виде (11. Вторичные часы этой системы содержат селектор импульсов, регистр сдвига для запоминания значений текущего времени, дешифраторы и цифровые индикаторы. Так как информация от первичных часов к вторичным передается в виде двухполярных последовательностей импульсов по двухпроводной линии связи, при подключении к ней вторичных часов необходимо соблюдать полярность,Наиболее близкими по технической сущности к изобретению являются вторичные часы с цифровой индикацией, содержащие схему разделения информационных и тактовых импульсов 2,Они также должны подключаться с соблюдением полярности, что снижает эксплуатационные характеристики в тех случаях, когда необходимо часто подключать и отключать вторичные часы.Целью изобретения является автоматический выбор полярности импульсов кода теР 8 ЫЖ.Ж;1 Б5 1 О 15 20 25 зо 35 40 45 50 55 60 65 ностей импульсов 2, триггер 3 и переключатель на два направления 4.Анализатор последовательностей импульсов с использованием накопителей состоит из двух емкостных накопителей 5 и 6, источника опорного напряжения 7 и двух компараторов 8 и 9. Входы емкостных накопителей являются входами анализатора, выходы емкостных накопителей соединены с первыми входами компараторов, вторые входы компараторов объединены и подключены к выходу источника опорного напряжения. Выходы компараторов являются выходами анализатора последовательностей импульсов.Анализатор последовательностей импульсов с использованием счетчиков состоит из схемы ИЛИ 10, формирователя огибающей последовательности 11 и двух счетчиков импульсов 12 и 13. Счетные входы счетчиков 12 и 13, объединенные со входами схемы ИЛИ 10, являются входами анализатора, Выход схемы ИЛИ соединен со входом формирователя огибающей пачки 11, выход которого подключен к входам Установки нуля счетчиков. Выходы счетчиков являются выходами анализатора последовательностей импульсов.Селектор импульсов вторичных цифровых часов работает следующим образом.От первичных часов по двухпроводной линии связи на вход разделителя импульсов по полярности поступает последовательность двухполярных импульсов кода текущего времени. Эта последовательность представляет собой пачки двухполярных импульсов кода, причем тактовые импульсы имеют одну полярность, а информационные - противоположную и следуют в промежутках между тактовыми импульсами (см. фиг. 3, а). Количество тактовых импульсов в пачке постоянно, а количество информационных импульсов меняется и всегда меньше количества тактовых.Разделитель импульсов по полярности 1 разделяет тактовые и информационные импульсы на две последовательности, поступающие на входы анализатора последовательностей 2 и на коммутируемые входы переключателя на два направления 4. Анализатор последовательностей в зависимости от количества импульсов в последовательности выдает управляющее напряжение на первый или второй установочные входы триггера, управляющего переключателем, благодаря чему на каждом выходе переключателя фиксируется своя последовательность импульсов - тактовая на одном и информационная на другом, независимо от полярности импульсов на входе селектора.При использовании в анализаторе последовательностей импульсов емкостных накопителей импульсная последовательность с первого выхода разделителя импульсов по полярности поступает на вход емкост 4ного накопителя 5, а со второго выхода - на вход накопителя 6.Выходные напряжения накопителей 5 и 6 поступают на первые входы компараторов 8 и 9 соответственно. На вторые входы компараторов подается от источника опорного напряжения 7 напряжение У. Уровень опорного напряжения выбран таким, что срабатывает только тот компаратор, на входе которого имеется последовательность тактовых импульсов, а не информационных (см, фиг. 3, е). Постоянная времени разряда емкостных накопителей обеспечивает разряд накопителя в промежутках между пачками (см. фиг. 3, г, д), Благодаря этому выходной сигнал ком пар атора возникает при каждой пачке.Выходные сигналы компараторов 8 и 9 являются выходными сигналами анализатора последовательностей 2 и воздействуют на установочные входы триггера 3.Таким образом, введение в селектор импульсов вторичных цифровых часов анализатора последовательностей импульсов, выполненного с использованием емкостных накопителей или счетчиков, триггера и переключателя на два направления, позволяет выполнить вторичные цифровые часы нечувствительными к изменению полярности тактовых и информационных импульсов,Формула изобретения1. Селектор импульсов вторичных цифровых часов, содержащий схему разделения импульсов по полярности, отличающийс я тем, что, с целью автоматического выбора полярности импульсов, в него введены анализатор последовательностей импульсов, триггер и переключатель на два направления, причем выходы разделителя импульсов по полярности подключены к входам анализатора последовательностей импульсов, выходы которого соединены с установочными входами триггера, а выход триггера соединен с управляющим входом переключателя на два направления, коммутируемые входы которого подключены к выходам разделителя импульсов по полярности.2. Селектор импульсов по п. 1, отличаю щ и й с я тем, что анализатор последовательностей импульсов содержит два накопителя, источник опорного напряжения и два компаратора, причем выходы разделителя импульсов по полярности подключены ко входам емкостных накопителей, выходы которых соединены с первыми входами компараторов, вторые входы компараторов объединены и подключены к выходу источника опорного напряжения, а выходы компараторов соединены с установочными входами триггера,3, Селектор импульсов по п. 1, отл и ч аю щ и й с я тем, что анализатор последовательностей импульсов содержит схему794600 иг ШШ. ШШ шш .шш 5ИЛИ, формирователь огибающей последовательности и два счетчика импульсов, причем выходы разделителя импульсов по полярности подключены к счетным входам счетчиков и ко входам схемы ИЛИ, выход которой соединен со входом формирователя огибающей пачки, выход которого подключен ко входам установки нуля счетчиков,а выходы счетчиков соединены с установочными входами триггера,Источники информации,принятые во внимание при экспертизе5 1. Авторское свидетельство СССР332418, кл. 6 04 Р 11/04, 1972.2. Авторское свидетельство СССР481872, кл. 6 04 Г 13/00, 1973.794600 Составитель И. СломинскийТехред А. Камышникова Редактор Т. Клюкина Корректор А, Галахова Типография, пр. Сапунова, 2 Заказ 204/9 Изд.159 Тираж 469 ПодписноеНПО ссПоиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5
