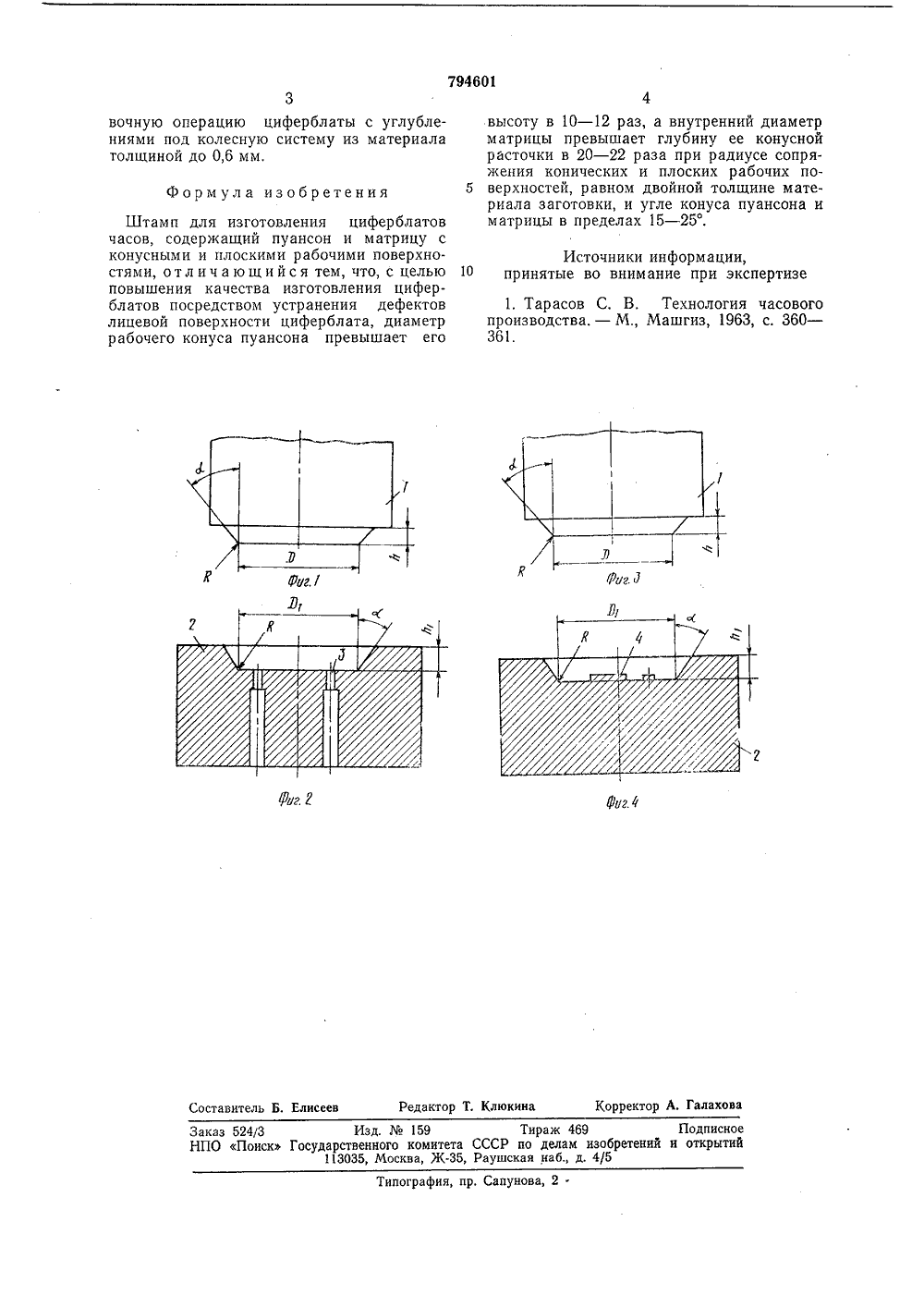

Штамп для изготовления циферблатовчасов

Номер патента: 77121

Опубликовано: 01.01.1949

Автор: Богословский

МПК: B21D 37/20

Метки: матриц, пуансонов, штампов

...трещин и коробления. Изготовление сборных матриц и пуансонов известно, но сложно и дорого.Согласно изобретению, предлагается изготовлять матрицы и пуансоны из отдельных, точно пригнанных частей и подвергать их,капиллярной пайке медью в печи с водородной атмосферой или токами высокой частоты в соответствующем индукторе. Спаянные матрицы или пуансоны после медленного остьвания подвергают окончательной механической обработке и зональной закалке токами высокой частоты торцевым индуктором по режудим граням на, достаточную для переточки глубину.По такому же способу предлагается восстанавливать матрицы и пуансоны з случае образования на них трещин при закалке или в процессе работы.Предложенный способ основан на том, что пайка медью ведется при...

Номер патента: 124915

Опубликовано: 01.01.1959

Автор: Вальтер

МПК: B01D 24/46, F16B 11/00

Метки: дыропробивных, матриц, направляющих, плит, пуансонов, штампов

...дыропробивных штампов с фасончасти, переходящими в круглые отверстия, вырабочей) части толщины матрицы,Описываемый способ по сравнению с известным дает экономию легированного металла и упрощает процесс изготовления, так как позволяет применять более тонкий легированный листовой металл.Особенность способа состоит в том, что матрицу выполняютной, Рабочую часть изготовляют из легированного металла, ачую - из поделочного и обе части затем склеивают,Осушествление способа поясняется схемой, изображенной начертеже.Вначале в рабочей части 1 матрицы пробивают рабочие (фасонные)отверстия 2, а в нерабочей части 3 - круглые, овальные или другой формы отверстия 4, поперечное сечение которых больше поперечных сечений отверстий 2. Затем обе...

Номер патента: 588045

Опубликовано: 15.01.1978

Автор: Соловьев

МПК: B21D 37/00

Метки: пуансон-матрица, разделительного, составная, штампа

...часть и наружную секционную часть 1, заключенную в наружную обойму 2 и прикрепляемую к ней сверху прижимамц 3. Внутренняя часть состоит из внутренней оооймы 4, кольцевой прокладки 5 и втулки (матрицы) 6. В кольцевой прокладке и секциях 1 наруиной части пуансон-матрццы выполнены кольцевые пазы, образущце с поверхностью внутренней обоймы полость, где размещено разрезное кольцо 7.Вся пуансон-матрцца крепится к плите 8.Сборку пуансон-матрицы осуществляют следующим образом.На плиту устанавливают наружную обойму и крепят ее к плите резьбовым соединением, Далее на плиту устанавливают внутреннюю обойму и между оооймами устанав. ливают секции 1,Подписное Заказ 2982/11 Изд. Ме 133 Тираж 1080 НПО 1 осударствснного комитета Совета Министров СССР по...

Номер патента: 1225640

Опубликовано: 23.04.1986

Авторы: Буксбаум, Гольман, Новиков, Сурков, Шпыгарь

МПК: B21D 5/01

Метки: матрица, окончательной, полуцилиндров, формовки, штампа

...тогда, когда предварительно отформованная заготовка 6(фиг. 10) вдвигается в матрицу вдольее продольной оси, Между собой пазысоединя.отся канавками 5.В процессе окончательной формовкитрубной заготовки (фиг, 10-12) предварительно отформованная заготовка 6щ (фиг. 10) вводится в матрицу штампа,удерживаясь в вертикальном положении пресс-штемпелем 7,Схема усилий, действующих на трубную заготовку в момент ее окончательной Формовки, показана на фиг, 13,Рабочее усилие Р , приложенное к продольной кромке заготовки, создаетмежду наружной поверхностью листа ирабочей поверхностью матрицы штампаконтактные давления и, Например,при ра.бочем усилии пресса 20000 тс,длине заготовки 12 м и диаметре тру"бы 1020 мм контактные давленияц=160...

Номер патента: 133453

Опубликовано: 01.01.1960

Автор: Шаповал

МПК: B21D 28/28

Метки: боковых, колпачков, отверстий, поверхности, пробивки, пуансонами, цилиндрической, штамп

...в направлении к изделиюслужит кольцо 3, снабженное скошенными пазами и подпружиненноепосредством пружин 4. Нажимные винты 5, ввинченные в верхнюю плиту 6 штампа, при ходе ползуна пресса вниз нажимают на кольцо 3. Пр 1этом кольцо поверхностью а своих скошенных пазов сдвигает пуансоны1 в направлении центра нижней плиты 7 штампа и сжимает одновременно пружины 4, Происходит пробивка отверстий в цилиндрической поверхности изделия 2.При ходе ползуна вверх возврат пуансонов 1 в исходное положениеосуществляется пружинами 4 посредством того же кольца, упирающегося поверхностью б своих скошенных пазов в соответствующую поверхность головки 8 пуансонов.Съем изделия с матрицы 9 производится посредством двух крючков10, которые при ходе ползуна...
