Устройство для вибронакатывания микрорельефа

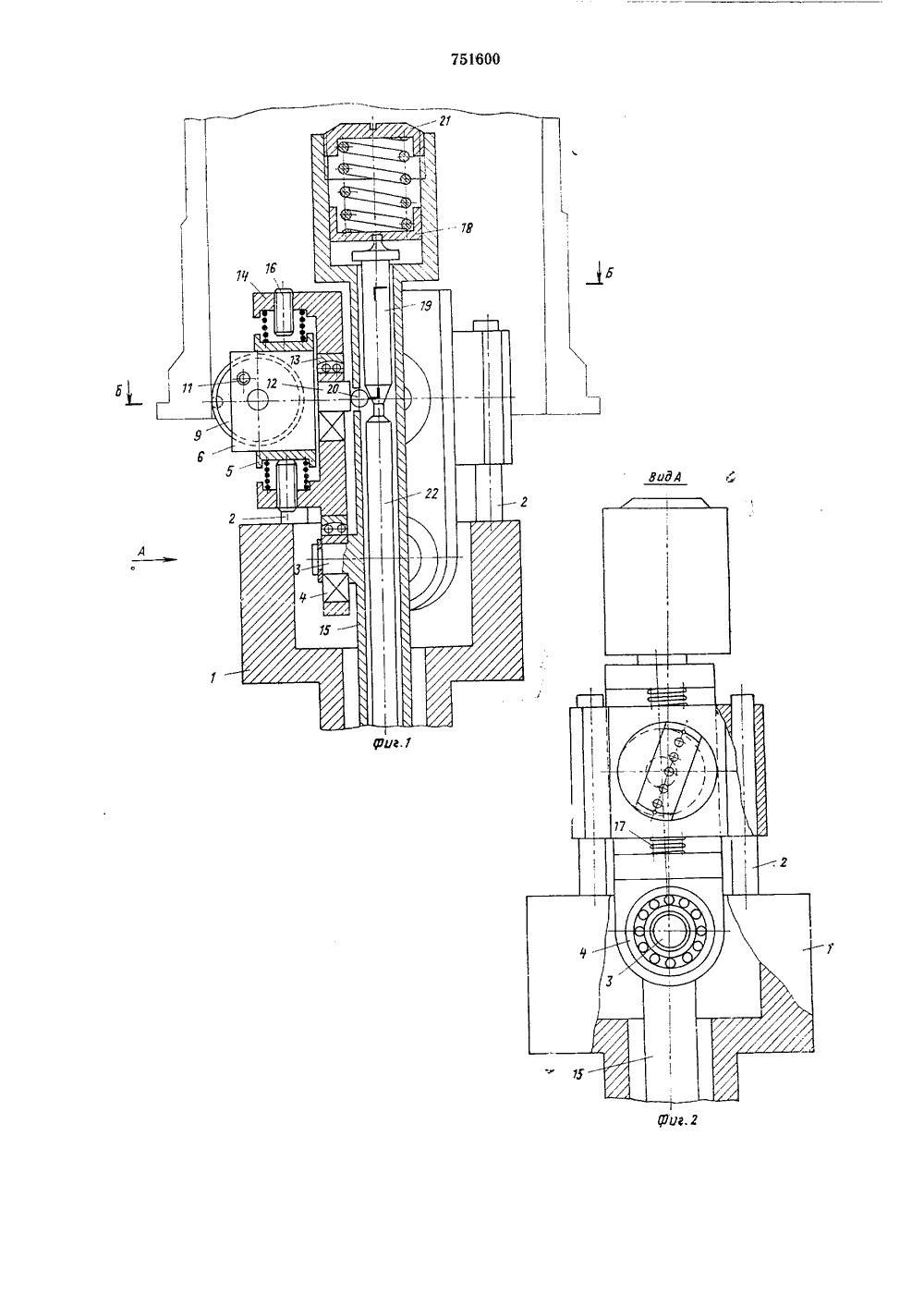

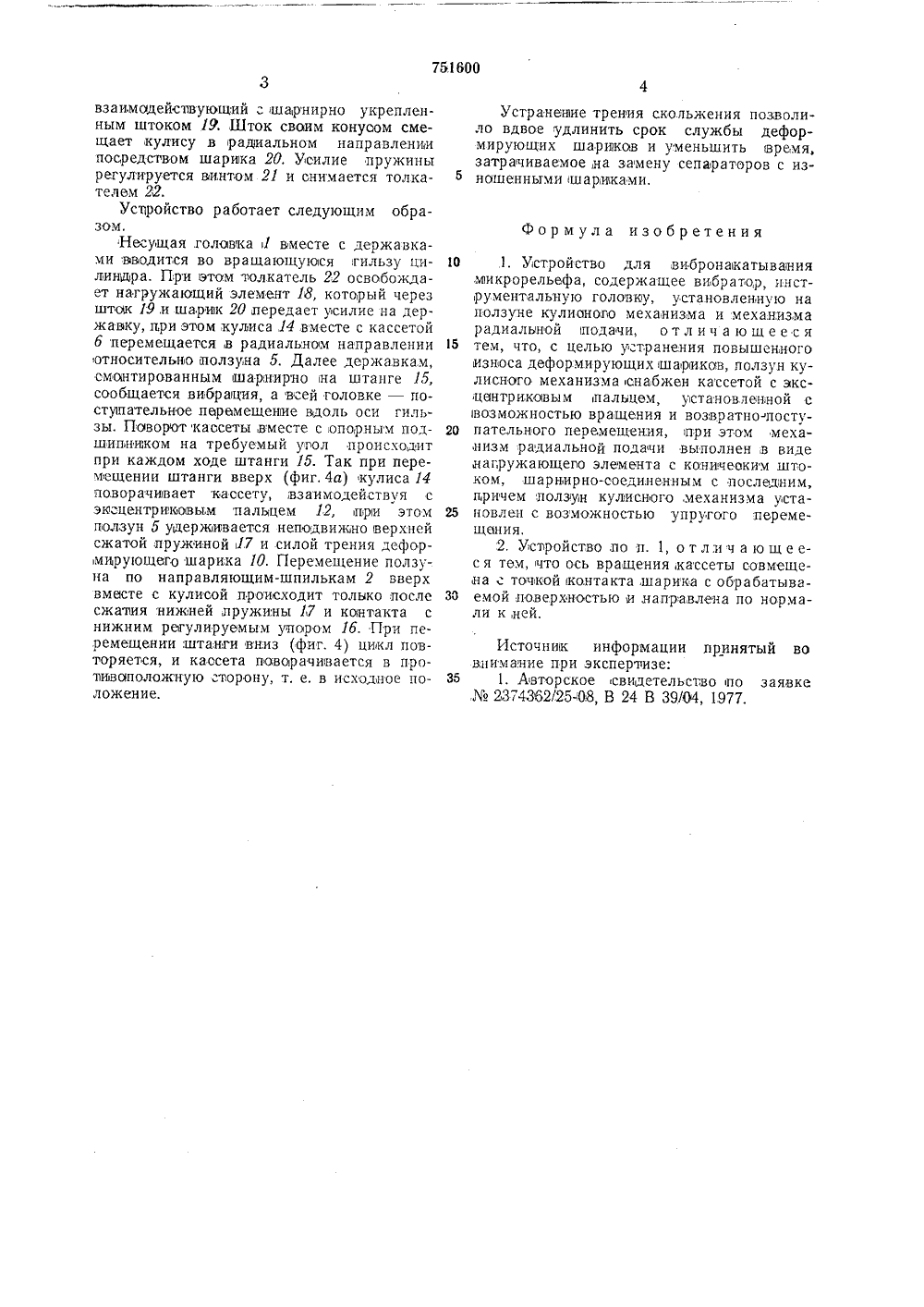

Союз Советских Социалистических Республик(23) Приоритет -Государствеииый комитет СССР ло делам изобретений и открытий(45) Дата опубликования описания 30.07.80(71) Заявитель Электрогорский опытный экспериментальный завод(54) УСТРОЙСТВО ДЛЯ ВИБРОНАКАТЫВАНИЯ МИ КРОРЕЛЬЕфАИзобретение относится к обработке металлов давлением, а конкретно, к упрочняющей обработке поверхностей вращения путем виброобкатывания стальными шариками и может быть иопользовано в автомобильной промышленности я в авторемонтной отрасл 1 и при раскатывании гильз блоков двигателя внупреннего сгорания для упрочнения их рабочей,поверхности.Известно устройство для вибронакатывания,микрорельефа, содержащее вибратор, инструментальную головку, установленную на ползуне кулисного механизма, и механизм радиальной подачи 111.Недостатком устройства является быстрый износ деформирующих шариков.Цель достигается тем, что ползун кулисного механизма снабжен кассетой с зксцентриковым пальцем, установленной с возможностью вр а щения и возвр атно-поступ а- тельного перемещения, при этом механизм радиальной подачи выполнен в виде нагружающего элемента с коническим штоком, шарнирно соединенным с последним, причем ползун кулисново механизма установлен с возможностью упругого перемещения.Кроме того, ось вращения кассеты совмещена с точкой контакта шарика с обрабатываемой поверхностью и направлена по нормали к ней. На фиг. 1 изображено успройство, частичный разрез эксцентрикового кулисного механизма; на фиг. 2 - ванд по стрелке Л, частичный разрез; на фиг. 3 - разрез Ь Б - Б на фиг. 1; на фиг. 4 а, б - кинематическая схема эксцентрикавого кулисного механизма.Устройство для вибронакатки содержитнесущую головку 1, в которой жестко за краплены шесть шпилек 2 и шарнирно установлены на пальцах 3 и сферических шарикоподшипннках 4 три державки, включающие ползуны 5, направляющими для которых служат шпильки 2. В каждом пол зуне размещена с возможностью вращенияи поступательнопо перемещения инструментальная головка, выполненная в виде кассеты б, содержащей опорный шариковый,подшипник 7 на оси 8 и сепаратор 9 с дефор мирующимп шариками 10. Сепаратор фиксируется от проворота винтом 11. Кассета б своим эксцентрично размещенным пальцем 12 крепится в сферическом шарикоподшивнике 13, который смонтирован в тс ле кулисы 14. Кулиса получает колебаниепосредством пальца 3 от внбрирующей штанги 15. Ползун 5 взаимодействует с кулисой посредством регулируемых упоров 16 и пружин 17, Механизм радиальной З 0 подачи содержит нагружающий элемент 18,взаимодейс пвующий с шарнирно укрепленным штоком 19, Шток своим конусом смещает,кулису в радиальном направленьи посредством шарвка 20. Усилие пружины регулируется винтом 21 и снимается толкателвм 22.Устройство работает следующим образом,Несущая головка 1 вместе с державками вводится во вращающуюся гильзу цилиндра. При этом толкатель 22 освобождает нагружающий элемент 18, который через шток 19,и шарик 20 передает усилие на держааку, при этом кулиса,14,вместе с кассетой б перемещается,в радиальном направлении относительно ползуна 5. Далее державкам, смонтированным щарнирно на штанге 15, сообщается вибрация, а всей головке - поступательное паремещение вдоль оси гильзы, Поворот кассеты вместе с опорным подшипником на требуемый утол происходит при каждом ходе штанги 15. Так при перемещении штанги вверх (фиг. 4 а) кулиса 14 поворачивает кассету, взаимодействуя с эисцентриковым пальцем 12, при этом ползун 5 удерживается неподвиино верхней сжатой пружиной 1,7 и силой трения дефор 1 мирующего шарика 10. Перемещение ползуна по направляющим-шпилькам 2 вверх вместе с кулисой происходит только после сжа"пия нижней, пружины 17 и контакта с нижним регулируемым упором 1 б. При перемещении:штанги вниз (фиг. 4) цикл повторяется, и кассета поворачивается в противоположную сторону, т, е. в исходпое положение. Устраневие трения скольжения позволило вдвое удлинить срок службы деформирующих шариков и уменьшить время, затрачиваемое,на замену сепараторов с изношенными шарфиками.Формула изобретения10 1, Устройство для вибронакатываниямикрорельефа, содержащее вибратор, инструментальную головиу, установленную наползуне кулианого механизма и механизмарадиальной подачи, о т л и ч а ю щ е е с я5 тем, что, с целью у:транения повышенногоизноса деформирующих шариков, ползун кулисного механизма снабжен кассетой с эксцвнтриковым пальцем, установленной свозможностью вращения и возвратно посту 20 нательного перемещения, при этом механизм радиальной подачи выполнен,в виденагружающего элемента с коничеоким штоком, шарнирно-соединенным с последним,причем ползуи кулисного,механизма уста 25 новлен с возможностью упругого перемещения,,2, Устройство,по п. 1, о тл,и ч а ю щ е ес я тем, что ось вращения кассеты совмещена точкой контакта,шарика с обрабатыва 30 емой поверхностью и,направлена по нормали к ней.Источник информации принятый вовнимание при экспертизе:35 1. Авторское свидетельство по заявке751600 оставитель С. ЧукаеваТехред А. Камышникова Корректор С. файн едактор Г. Улыбин Заказ 848/1014НПО Поиск Изд,364 Тираж 955дарственного комитета СССР по делам изобретени 113035, Москва, Ж.35, Раушская наб., д. 4/5 Тип, Харьк. фил, пред, Пате одписное открытий
